Что нужно знать при заказе теплообменника

Чтобы теплообменное оборудование работало долго и полностью устраивало Вас по качеству, необходимо произвести сбор исходных данных для расчета. Какие именно данные нужны:

1. Основной параметр для расчета - температуры сред на входе и выходе из теплообменника. В большинстве случаев в теплообменнике протекают две среды. Если теплообменник для нагрева, то это греющий теплоноситель и нагреваемая среда.

Греющий теплоноситель – это та среда, которая идет от источника тепла, будь это бытовой котел или тепломагистраль. У бытового котла в паспорте обычно указывают рабочую температуру в прямой и обратной линиях. Это и будут температуры на входе и выходе в теплообменнике по греющей стороне.

Когда источник тепла – сети центрального теплоснабжения, обратите внимание на их работу в летний период, т. к. обычно в это время температурный график пониженный.

Зачастую ситуация такая: летом температурный график такой - 70 С° в подающей линии, 40 С° в обратной, а в зимний период - 90 С° подача 70 С° обратка. В такой ситуации температуры для расчета берутся по летнему графику, для оптимальной работы теплообменника в этот период.

Нагреваемая сторона – это та среда, которую нужно нагреть до необходимой температуры. Это может быть вода из скважины, водопроводная вода, гликольные растворы и т. д.

Аналогичная ситуация и при охлаждении. Только там нужны температуры источника холода и охлаждаемой среды.

2. Типы сред, протекающих в теплообменнике (вода, растворы гликолей, фреон, пищевые среды, масла, иммерсионные жидкости и т. д.).

3. Мощность теплообменника. Обычно принимается равной мощности котла. Измеряется в кВт, ккал/ч и т. д.

4. Расходы сред. Если мощность неизвестна, то для расчета будет достаточен расход хотя бы одной из сред, протекающий в теплообменнике. Выражается в кг/с, т/ч, м3/ч и т. д.

5. Если нет данных по мощности и расходам, то для расчета будет достаточно знать принадлежность теплообменника. Если теплообменник подбирается для отопления помещения, то для расчета будет достаточно знать площадь помещения и высоту от пола до потолка. Для систем теплых полов нужно знать их площадь. Для системы ГВС - количество точек водоразбора горячей воды. Для нагрева бассейна - объем бассейна и площадь зеркала бассейна.

Если вы хотите заказать теплообменник взамен вышедшего из строя, то для его подбора будет нужна следующая информация (при ее наличии):

• Паспорт старого теплообменника;
• Данные из проекта;
• Габаритные размеры. Ширина и высота плиты, где находятся патрубки;
• Количество пластин. Подойдет фотография вида сбоку, где находятся пластины;
• Тип присоединения.

Процесс заказа теплообменника

Если при заказе теплообменника у Вас нет конкретных данных для расчета, а есть лишь диапазоны параметров, в этом случае наши специалисты могут рассчитать для Вас несколько вариантов теплообменников (по диапазонам мощности, температур, расходам).

Заказ теплообменника может показаться сложным процессом. На самом деле все просто. Наша схема работы при заказе теплообменника следующая:

Можете оставить заявку на нашем сайте https://teploobmennik-russia.ru/, заполнив опросной лист или отправить нам Ваши контакты. Связаться с нами можно по любому удобному для Вас средству связи:

• позвонить на телефон 8 800 301-02-65;
• отправить письмо на электронную почту info@teploobmennik-russia.ru;
• Написать в WhatsApp, Viber, Skype.

Наш специалист соберет все необходимые данные для заказа теплообменника, с учетом всех Ваших пожеланий

В течение 30 мин. подготовим технико-коммерческое предложение, которое содержит технические параметры, цену, срок поставки, чертеж теплообменника и фотографию, как он будет выглядеть.

Если все устроит, Вы произведёте оплату любым удобным для Вас способом (наличным, безналичным, наложенным платежом и т. д.)

Мы производим сборку теплообменника, обычно это занимает 1 день.

Как теплообменник будет готов, мы надежно его упакуем, подготовим все необходимые документы (паспорт, сертификаты, товарные накладные и т. д.) и отправим любым удобным для Вас способом:

• Самовывоз;
• Транспортной компанией (ПЭК, Деловые линии, СДЭК, DPD и пр.);
• Отправим нашим транспортом.

После получения мы можем произвести консультацию по монтажу и обслуживанию теплообменника.

Попутно с расчетом теплообменника наш специалист может помочь с выбором насосного оборудования, запорной и регулирующей арматуры.

Мы стараемся быть честными и открытыми с нашими заказчиками. При сравнении с другими предложениями, мы всегда обращаем внимание, что сравнивать нужно не количество пластин, а поверхность теплообмена (измеряется в м²). При заказе теплообменника в нашей компании покупатель получит полную информацию о приобретаемом товаре:

• Качество пластин, которые будут использоваться - нержавеющая сталь AISI 316;
• Потеря давления через теплообменник при расчетах принимается 20 кПа;
• Уплотнения подбираются для Ваших сред и по температурным ограничениям (EPDM вода, гликольные смеси, пищевые среды с температурой до 160 С°, NBR-для масел с температурой до 130 С°, Viton- вода, гликольные смеси с температурой до 190 С°);
• При расчетах всегда учитывается запас по поверхности теплонагрева в 10%;
• Плиты теплообменников изготавливаются из качественной конструкционной стали;
• Все стяжные элементы, шпильки, направляющие и остальной крепеж - оцинкованы.

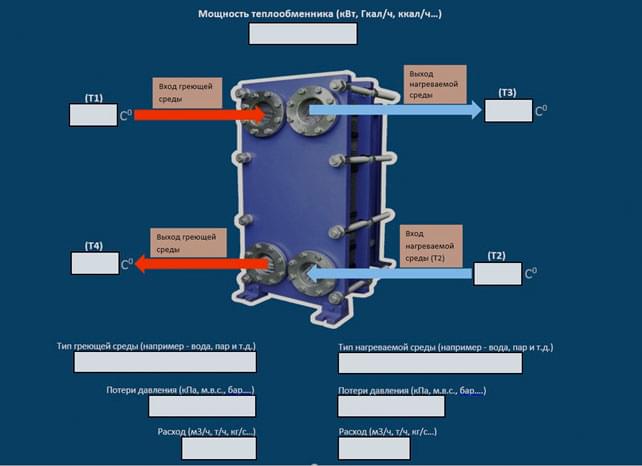

Перед Вами пример опросного листа, чтобы было проще заказать теплообменник:
