Где применяются пластинчатые теплообменники?

Малые габаритные размеры, хорошая ремонтопригодность и высокие теплопередающие свойства делают пластинчатые теплообменники универсальным оборудованием, которое применяется во многих отраслях. В этой статье мы подробно рассмотрим те направления, где наиболее часто применяются пластинчатые теплообменники.



1. Система горячего водоснабжения

Любой жилой дом, офисное помещение, промышленное предприятие, в общем, любой объект, где на постоянной основе находятся люди, потребляет горячую воду. Для получения необходимого объема горячей воды применяют пластинчатые теплообменники. Они передают тепло от греющего (котлового) теплоносителя к нагреваемому, т.е. холодная вода нагревается в теплообменнике до необходимой температуры, обычно это 60С.

Если вы применяете пластинчатые теплообменники, вы получаете ряд преимуществ по сравнению с другими системами нагрева воды. Во-первых, пластины теплообменника имеют специальный рисунок каналов, которые создают завихрения жидкости. Эти завихрения (турбулизация потока) замедляют процесс образования накипи на поверхности пластин. Во-вторых, если вам необходимо увеличить мощность теплообменника, это можно сделать, добавив пластины в уже установленный теплообменник. В-третьих, разборные пластинчатые теплообменники гораздо проще в сервисном обслуживании (промывка, ремонт и т.д.). Благодаря разборной конструкции промывка теплообменника занимает около 6 часов. Все сервисные работы, могут быть проведены 2 специалистами, у которых есть элементарные слесарные навыки.

Для примера, мы предоставим вам расчет пластинчатого теплообменника, который был изготовлен 12.04.2019 г., для заказчика из г. Волгограда. Этот теплообменник нагревает 5,5 т.ч. горячей воды и рассчитан на 85 квартирный дом.

расчет пластинчатого теплообменника гвс





Расчет оборудования сделан с учетом мощности и температуры теплоносителя, которые указаны в проекте заказчика. Стоимость пластинчатого теплообменника составила -  69 500 руб. Оборудование изготовили в течение 1 дня и доставили заказчику транспортной компанией.



2. Система отопления

Существует множество вариантов систем отопления. Это может быть теплый пол, радиаторное отопление или воздушное отопление. Каждая такая система предполагает, что теплоноситель, нагретый в теплообменнике, попадает в прибор отопления и отдает свое тепло в помещение. Для того чтобы этот теплоноситель нагреть, применяют пластинчатые теплообменники. Теплоноситель от источника тепла (котел или теплотрасса) поступает в пластинчатый теплообменник и нагревает второй теплоноситель, который далее поступает в приборы отопления. Пластинчатые теплообменники обладают высоким КПД и коэффициентом теплопередачи. Это позволяет эффективно отапливать помещения и экономить на энергоресурсах.

Ключевым моментом при подборе теплообменника для системы отопления является отопительная нагрузка. Это то количество тепла, которое необходимо для отопления помещения. Чаще всего, отопительную нагрузку рассчитывают по площади или объему здания. Мы рекомендуем наиболее ответственно отнестись к этому этапу.

Каждый теплообменник отопления рассчитывается индивидуально, именно под ваши условия эксплуатации. Здесь мы предлагаем вам рассмотреть вариант расчета теплообменника, мощностью 520 кВт., он отапливает помещение площадью 5000 м2. Заказчик: деревообрабатывающее предприятие "Лесторг" г. Новосибирск

расчет пластинчатого теплообменника отопления





Теплообменник рассчитан по отопительной нагрузке, которую предоставил заказчик. Стоимость этого теплообменника - 86 000 руб., Изготовление оборудования заняло 1 день.



3. Нагрев бассейна

Для того чтобы нахождение в бассейне приносило пользу и удовольствие, вода должна быть комфортной для человека. Обычно ее нагревают до 25С. Существуют открытые и закрытые бассейны, но каждый из них требует нагрева воды. Нагрев воды в бассейнах бывает естественный (от окружающей среды или солнца) и принудительный. Второй вариант предполагает наличие источника тепла и нагреваемой среды (вода в бассейне). Все работает по довольно простой схеме. Теплоноситель от источника тепла попадает в пластинчатый теплообменник, где он нагревает воду, поступающую из бассейна. За счет постоянной циркуляции через теплообменник, вода в бассейне поддерживается на заданной температуре.

Вода в бассейне может быть пресной или морской. Для пресной воды мы применяем пластины из нержавеющей стали, для морской воды из титана. Материал пластин зависит от содержания хлоридов в воде. Толщина пластин составляет от 0,5 до 0,7 мм. Это обеспечивает надежность оборудования при работе в агрессивных условиях.

Далее мы рассмотрим вариант расчета теплообменника для пресной воды. Этот теплообменник мы изготовили 25.05.2018 г., Заказчик: Санаторий "Красная заря" г. Сочи,

расчет пластинчатого теплообменника для бассейна





Объем бассейна 27 м3. Стоимость теплообменика - 45 000 руб. Собрали и отправили заказ за 1 день.



4. Охлаждение и нагрев пищевых средств

Необходимо охладить сусло? Или провести пастеризацию молока? Для любого процесса нагрева или охлаждения пищевых сред используют пластинчатые теплообменники. Они изготавливаются в специальном «пищевом исполнении». Пластины теплообменника изготовлены из нержавеющей стали AISA316, все патрубки также из нержавеющей стали – пищевая среда будет контактировать только с нержавеющей сталью.

Мы часто изготавливаем теплообменники для пищевых сред, но наиболее часто встречаются теплообменники для пивоварен, их задача состоит в том, чтобы охладить пивное сусло. Рассмотрим пример расчета такого теплообменника. Оборудование было изготовлено 20.05.2018 г., Заказчик: Частная пивоварня, г. Нижневартовск.

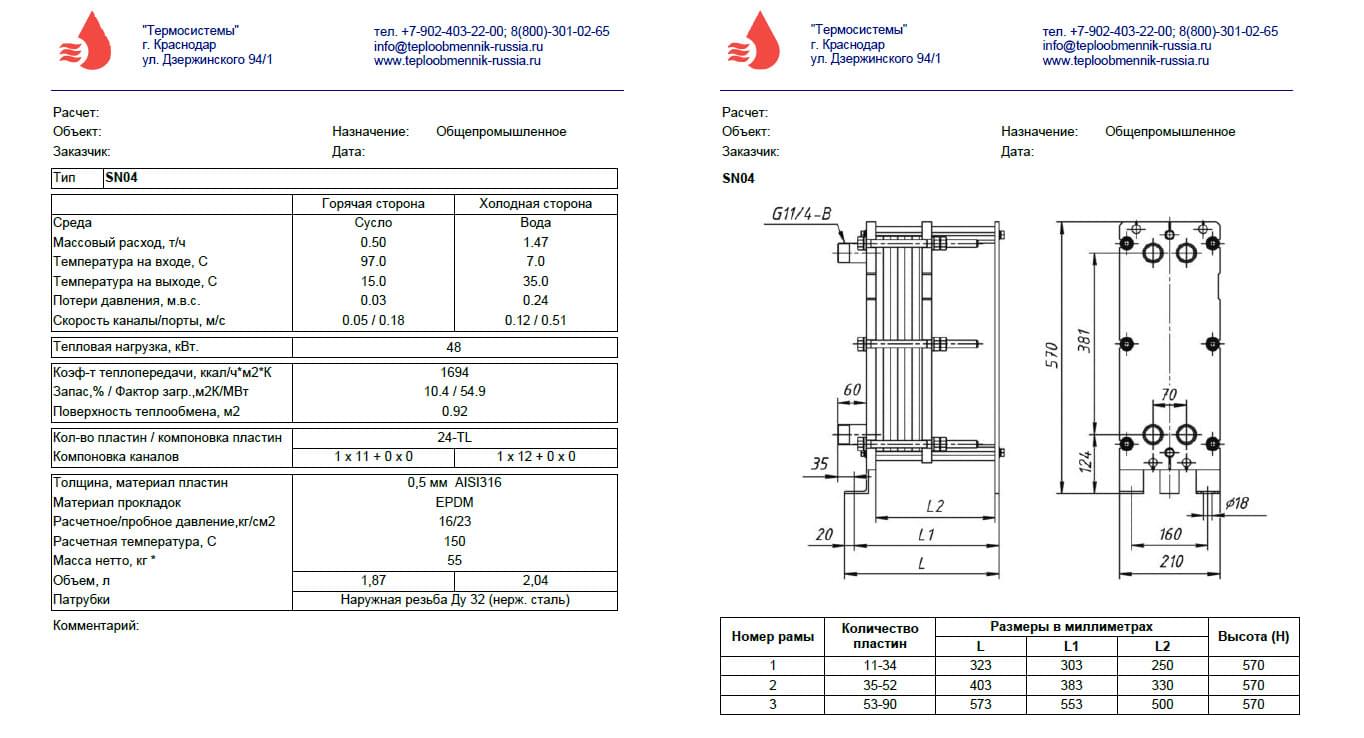

расчет теплообменника для охлаждения сусла





Теплообменник охлаждает 500 л./ч. сусла с 97С до 15С. Оборудование изготовили за 1 день! Цена теплообменника - 39 500 руб.



5. Пароводяные системы

Системы с использованием пара часто применяются на промышленных предприятиях. Паровой котел производит пар, который используется для технологических нужд предприятия. Но часть пара может использоваться в качестве греющего теплоносителя. Поступая в пластинчатый теплообменник, пар нагревает вторую среду, которая может использоваться в системе отопления или горячего водоснабжения.

Для примера рассмотрим расчет пароводяного пластинчатого теплообменника для системы отопления производственного цеха. Теплообменник изготовили 03.02.2019 г. для фабрики по производству мебели из г. Иркутск.

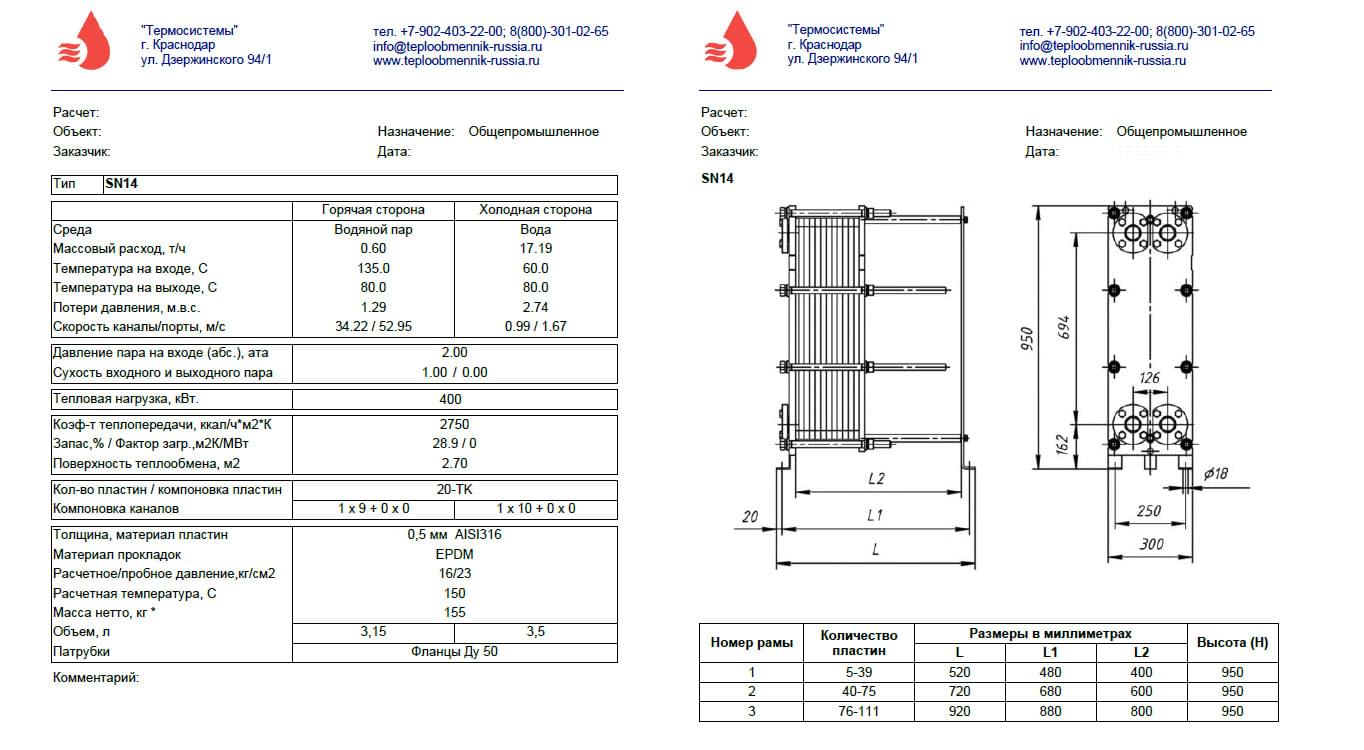

расчет пароводяного теплообменника





 Теплообменник работает с паром, температура которого 135С,  и обеспечивает отопление цеха площадью 3000 м2. Оборудование изготовили в течение 2 дней. Цена теплообменника - 58 500 руб.



6. Нестандартные варианты

Мы изготавливаем теплообменники так же  для нестандартных сред и  сложных условий эксплуатации: охлаждение диэлектрической жидкости, утилизация тепла от рубашки охлаждения поршневого двигателя, утилизация тепла солнечных батарей, нагрев талой воды, охлаждение масла от промышленных станков, различные фреоновые теплообменники для тепловых насосов и т.д.

К нам обратился заказчик, с задачей охладить диэлектрическую жидкость. Она используется для отвода тепла от компьютерного оборудования. Наши специалисты рассчитали  паяный теплообменник, который идеально подойдет для этой задачи.

расчет паяного теплообменника





Этот теплообменник отводит 10 кВт. тепла от компьютерного оборудования. Охладителем является водопроводная вода. Товар отгрузили заказчику за 1 день со своего склада. Цена теплообменника - 17 500 руб.



Мы рассмотрели основные сферы, где применяются пластинчатые теплообменники. Подводя итог, можно сказать, что любой процесс, где необходимо нагреть или охладить жидкость, требует применения теплообменного оборудования.
