Как правильно разобрать и собрать пластинчатый теплообменник?



Процессы разборки и сборки пластинчатых приборов необходимы для систематического сервисного обслуживания данного вида теплообменных аппаратов.

При использовании прибора неизбежно образование на его внутренних частях различного рода органических отложений и других загрязнений (накипи, ржавчины и т.д.). Это всё влияет на эффективность работы самого аппарата и выполнение им своих функций. Поэтому необходима регулярная очистка прибора.

Процесс очистки как раз и предполагает разбор аппарата, его промывание спец. растворами, а затем сборку прибора.

Если процесс промывки проводился не регулярно или же к аппарату были применены чрезмерные нагрузки, то возможно повреждение части комплектующих прибора, что также потребует разбор аппарата, его диагностику и ремонт, и последующий сбор.

Как правильно разбирать аппарат

Для правильного процесса разборки прибора необходимо проводить работы поэтапно:

  1. В первую очередь необходимо подготовить несколько фрикционных ключей нужного диаметра для стяжных болтов. Для каждого аппарата они будут различны, например, для прибора Ридан НН 04 нужен будет ключ на 24-тый диаметр, а для каких-либо крупных устройств может даже понадобиться пневмоинструмент.
  2. Далее необходимо запастись парой защитных перчаток, чтобы исключить порезы и травмы при разборе устройства.
  3. Далее необходимо осушить и после отключить все трубопроводы, подводящие к прибору. Важно сохранить при этом пространство между трубами и самим прибором.
  4. Для облегчения последующего процесса сборки устройства проводится нумерация всех его пластин специальным маркером, который не смывается. В другом случае мастер может провести маркером по диагонали по рёбрам пластин, чтобы облегчить себе процесс последующей сборки.
  5. В случае если прибор разбирается первые, то с него срезают заводскую пломбу, а со шпилек снимают защитную изоляцию.
  6. Далее производится замер стяжки пакета пластин, который будет необходим при последующей сборке прибора.
  7. Чтобы не повредить резьбу на шпильках и стяжных болтах, перед тем, как их снимать, все данные поверхности обрабатывают «графиткой» или же жидкостью WD-40.
  8. Если количество стяжных шпилек 4, то ослаблять начинают их по диагонали на 1-2 оборота. В том случае, когда их больше (например, 6), то ослабление начинают с центральных гаек, а потом переходят к угловым.
  9. Постепенно, учитывая рекомендации выше, снимают все стяжные шпильки и гайки.
  10. Подвижную плиту сдвигают до упора, дабы имелась возможность проникнуть к пластинам.
  11. Далее по очереди раздвигают пластины, отводя первоначально их нижний край, а уже после снимая их с рамы.

Внимание! Если разборка аппарата происходит после того, как устройство было подвержено чрезмерным температурам, то пластины будет достаточно трудно разъединить. Поэтому подходить к процессу следует со всей аккуратностью, чтобы не повредить уплотнения.

Как правильно собирать аппарат

После разборки над аппаратом проводят обслуживающие процедуры – промывают, проводят ремонт и замену вышедших из строя элементов. По завершении обслуживающих процедур аппарат собирают поэтапно в обратном порядке:

  1. Плита сдвигается до упора
  2. Далее идёт установка первой пронумерованной пластины, которую затем сдвигают к неподвижной плите. При этом прокладки обращают в сторону плиты.
  3. Далее следуя нумерации устанавливают остальные пластины.
  4. После установки всех пластин плиту подвигают как можно ближе к пакету пластин
  5. Далее устанавливаются шпильки. Если какие-то гайки, болты или шпильки неисправны, их меняют на новые.
  6. Все болты затягивают на один оборот и проверяют – стоят ли ровно все уплотнения. Если нет, то ситуацию исправляют.
  7. После чего болты затягивают поочередно по диагонали на 1-2 оборота, постепенно до упора.

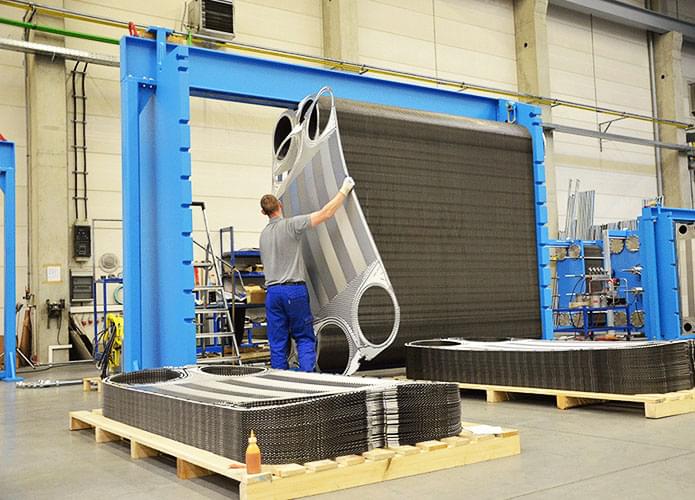

1) Укладка пластин в пакет

2) Монтаж пакета пластин в корпус теплообменника

3) Установка прижимной плиты

4) Установка стяжных шпилек

5) Установка задней стойки

6) Стяжка пакета пластин

7) Установка ответных фланцев

Внимание! При стяжке прижимной плиты необходимо следить за тем, чтобы она была параллельна неподвижной плите. Стягивание пакета пластин производят таким образом, чтобы верхний край опережал нижний на один-два сантиметра. Как только верхний край приближается к максимальному значению, следует подтянуть нижний.

Запуск системы

После полной сборки прибора его последовательно подключают к внешним сетям и трубопроводам. Здесь важным моментом является стравка воздуха из контура перед монтажом.

Если в процессе сервисных работ производилась замена комплектующих, то подачу начинают с холодного теплоносителя, чтобы избежать возможных повреждений. Если замены не было, то подачу начинают сразу с горячего теплоносителя.

Важно следить за показаниями давления и температур на входе и выходе при первом запуске после разбора.
