Теплообменник для водоблоков
Водоблок, он же ватерблок, является устройством для охлаждения быстро нагревающихся элементов - транзисторов, видеокарт и различных микросхем. Наиболее востребованными они стали у геймеров и майнеров, которые используют их как часть системы жидкостного охлаждения.
Сам принцип работы устройства достаточно прост:
- Водоблок контактирует с поверхностью процессора или видеокарты через термопасту, обеспечивая прямой контакт между металлом и охлаждающим элементом.
- В процессе работы микросхема выделяет тепло, которое передается на радиатор водоблока. Сам радиатор соприкасается с жидкостью - водой или гликолем - которое отводит тепло от микросхемы. Для увеличения эффективности теплопередачи радиатор всегда делается рельефным - с зазубринами, шипами, специальными гофрами и т.д.
- Далее нагретый теплоноситель выходит из ватерблока двумя способами. Первый - через специальную трубку - штуцер. Чаще всего такой вариант используется если количество микросхем, нуждающихся в жидкостном охлаждении, крайне ограничено. Во втором способе микросхемы погружены в мини-бассейны, поэтому теплоноситель выходит из них через специальные отверстия.
- Нагретый теплоноситель охлаждается и по другому штуцеру или каналу возвращается к микросхеме для повторного забора тепла.
Таким образом, водоблок служит своего рода “мостом” между процессором или видеокартой и охлаждающей жидкостью, позволяя эффективно отводить тепло от горячих компонентов системы.
Сама идея жидкостного охлаждения произвела настоящую революцию в мире геймеров. Однако именно владельцы майнинговых ферм, имеющие в своем распоряжении десятки, а то и сотни устройств для создания криптовалюты, усовершенствовали ее, предложив новаторскую идею. В частности, для охлаждения отведенного теплоносителя необходимо затрачивать электричество на работу вентилятора, который снижает нагретую рабочую среду. И если для геймеров с одним или несколькими персональными компьютерами это не сильно критично, то для майнеров счет за дополнительную затраченную электроэнергию серьезно возрастает уже после пяти работающих асиков - небольших устройств для добычи криптовалют.

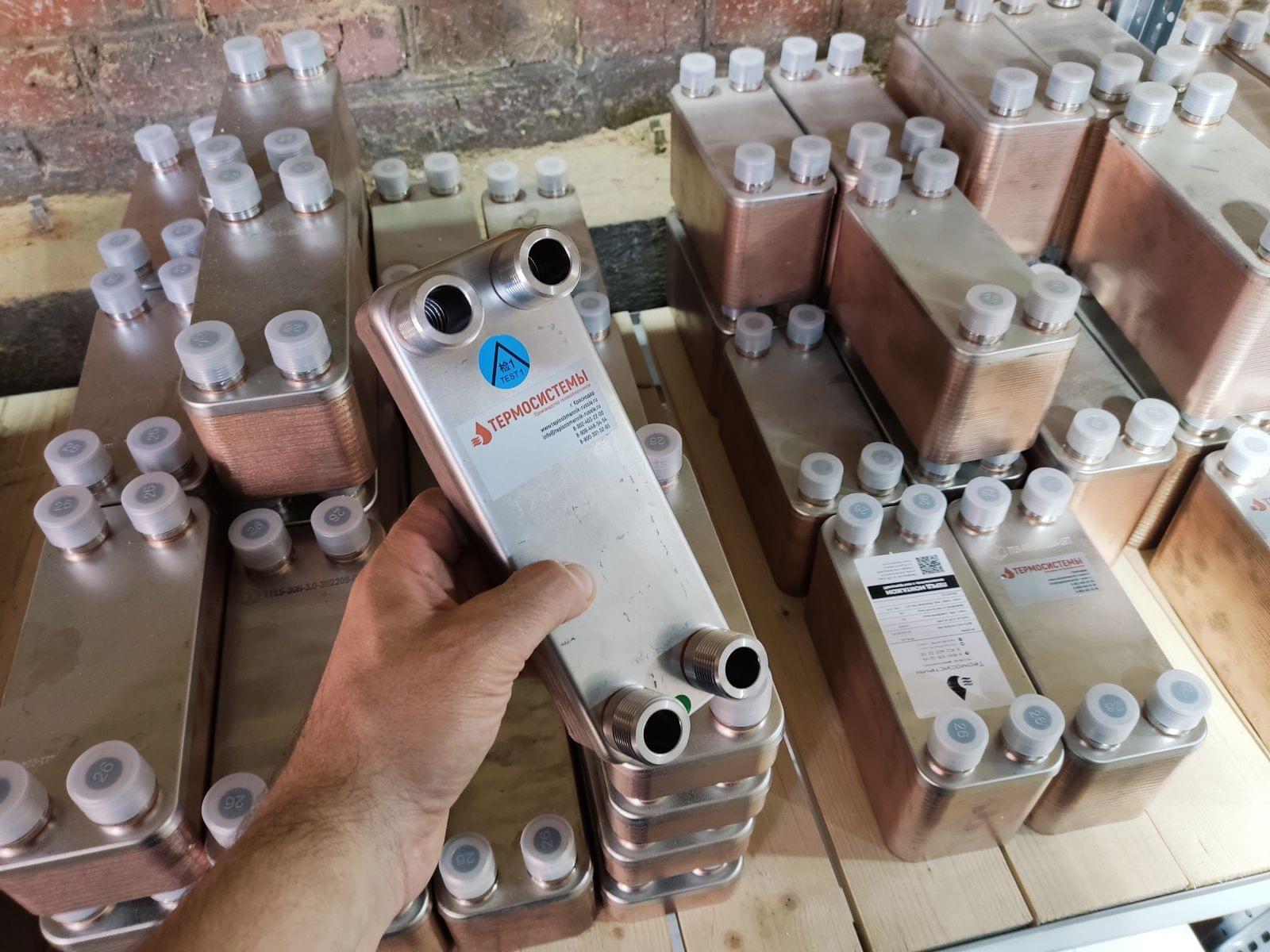

Поэтому они предложили перенаправить горячую рабочую среду в теплообменник - аппарат который позволяет производить теплообмен между двумя жидкостями без смешивания их друг с другом. Сам теплообменник состоит из набора гофрированных пластин, образующие изолированные каналы для жидкостей. Проходя рядом друг с другом, жидкость с более высокой температурой нагревает жидкость с меньшей, тем самым охлаждаясь сама без каких-либо затрат на электроэнергию. После этого первая рабочая среда, пройдя через теплообменник, уже в охлажденном виде возвращается в водоблок. В то время как второй, нагретый теплоноситель, может использоваться для коммунальных нужд. В частности, его можно использовать для работы настенных радиаторов (батарей отопления), теплого пола или бойлера по нагреву горячей воды.
Данная схема использования водоблоков с теплообменниками получила широкую популярность за свою экономность и эффективность. Ведь такая система работы позволяет существенно снизить издержки - как за электричество, так и за отопления или обеспечения горячей водой. Кроме того, она позволяет создать автономную систему обогрева, не зависящую от центрального отопления, что актуально для тех, кто живет вдали от городов.
Впрочем, помимо этого, у данной системы есть ряд и других достоинств:
- Простота установки и обслуживания. Установка всей системы жидкостного охлаждения с теплообменником не требует специфических знаний и может быть установлена не специалистами. Процесс обслуживания также прост, особенно если в схеме используется пластинчатый теплообменник - в таком виде устройств, при поломке, достаточно заменить поврежденные пластины на новые.
- Регулятор температуры. Теплообменник позволяет устанавливать температурный режим для обоих рабочих сред, что позволяет легко регулировать эффективность вывода тепла из работающих микросхем.
Полезные материалы: Теплообменники для майнинга. 3 примера расчета цены
Полезные материалы: Теплообменники для Чиллера. Конденсатор и Испаритель.
