Плановое испытание теплообменника давлением регламентируется строгими нормами безопасности для теплообменного оборудования. Грамотное проведение процедур гарантирует надежную передачу тепла в системах ЖКХ и промышленности, сохраняя высокий КПД агрегатов.
Периодичность и причины назначения проверок
Любой теплообменник работает в условиях экстремальных нагрузок. Со временем внутренние стенки, пластины и трубные пучки подвергаются коррозии, вибрациям и температурным перепадам. Чтобы избежать аварийных ситуаций на объектах, регламентируется регулярное испытание агрегатов. Согласно федеральным нормам и правилам, периодичность устанавливается заводом-изготовителем, но обычно составляет не реже одного раза в четыре года.
Основные факторы, требующие внепланового или планового контроля:
- истечение срока плановой диагностики согласно регламенту;
- монтаж нового оборудования после заводской сборки;
- обнаружение скрытых дефектов или следов утечек в контуре;
- плановая модернизация или капитальный ремонт узлов.
В крупных городах, например в Москве, специализированные службы и теплоснабжающие организации строго следят за соблюдением этих интервалов. Дополнительно проводится визуальный осмотр и неразрушающий контроль сварных швов.
Подготовительный этап и требования к оборудованию

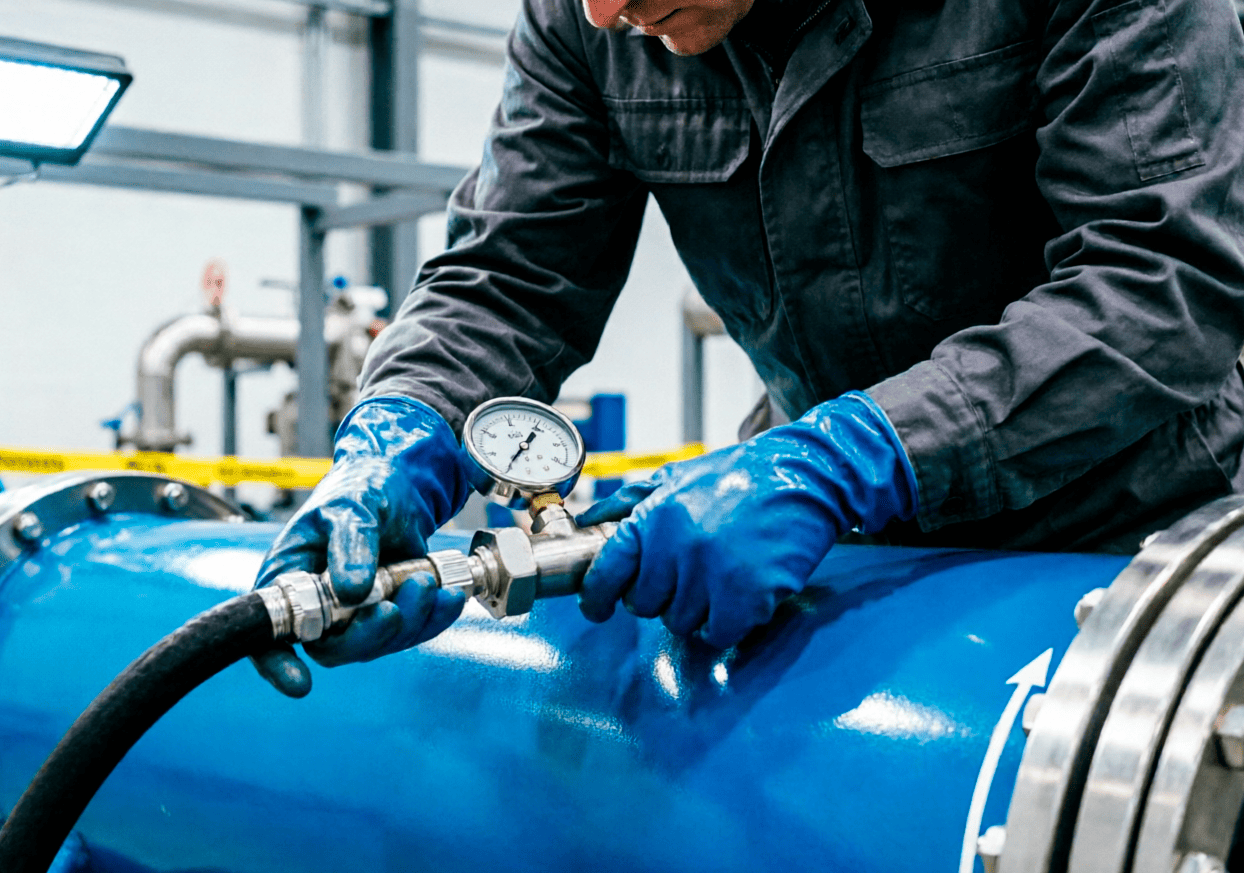

Гидравлические испытания позволяют оценить реальную устойчивость контуров к пиковым нагрузкам. Гидравлические процедуры считаются наиболее безопасными по сравнению с пневматическими, поскольку вода практически несжимаема и не накапливает критическую энергию разрыва. Процесс требует использования чистой воды с температурой не ниже плюс пяти градусов по Цельсию, чтобы исключить образование конденсата и хрупкое разрушение металла.
Подача среды осуществляется с помощью специальных насосных станций. К манометрам предъявляются строгие требования: они должны иметь класс точности не ниже 1.5 и диаметр корпуса не менее 160 миллиметров. Во время выдержки под давлением нахождение персонала в опасной зоне категорически запрещено. Все предохранительные клапаны должны быть проверены и настроены на срабатывание при превышении допустимого порога.
Методика проведения гидравлических испытаний
Этапы реализации работ включают несколько последовательных шагов, требующих точного соблюдения технологии:
- полная подготовка контура, удаление воздуха и предварительная промывка;
- плавный подъем показателей до расчетных значений;
- выдержка под нагрузкой в течение десяти-пятнадцати минут;
- детальный визуальный осмотр на предмет течи.
Особого внимания требует состояние пластин и уплотнений обменника при работе с разборными моделями. Давление поднимается ступенями, чтобы операторы могли вовремя заметить аномалии.
Особенности тестирования разных типов аппаратов
Кожухотрубные и пластинчатые модели имеют конструктивные различия, влияющие на процесс. В кожухотрубных устройствах тестированию подвергаются отдельно трубный пучок и межтрубное пространство. Это позволяет точно локализовать место разгерметизации.
Для паяных моделей критически важно не превысить максимальный порог, указанный в паспорте, так как пайка может не выдержать избыточной нагрузки. В разборных конструкциях перед началом теста обязательно проверяется правильность сборки и равномерность сжатия пакета пластин. Аппараты должны быть надежно закреплены на фундаменте или раме, чтобы исключить смещение корпуса под действием распирания.
Нормы прочности и герметичности пластинчатого теплообменника
Испытательной средой выступает вода, а избыточное давление превышает рабочее в полтора раза для стальных систем и в два раза для чугунных элементов. Аппараты считаются выдержавшими тест, если не падают показатели манометров и не выступают капли жидкости. Проверка на герметичность и прочность является обязательной для всех типов устройств, включая кожухотрубные и паяные модели.
Критерии оценки включают несколько строгих параметров:
- отсутствие разрывов, раздутий, трещин и потений;
- абсолютная стабильность показаний контрольных манометров;
- отсутствие потеков в сварных швах, вальцовочных соединениях и на фланцах.
Если выявлены нарушения целостности, эксплуатацию немедленно прекращают до полного устранения неполадок. При разборке пластинчатого теплообменника важно контролировать равномерность затяжки плит, чтобы избежать перекосов. Важно учитывать, что падение стрелки манометра из-за охлаждения воды не считается браком.
Анализ результатов и дальнейшие действия
Фиксация результатов испытаний заносится в официальный акт установленной формы, который подписывается ответственным инженером и хранится вместе с паспортом устройства. Если тест пройден успешно, теплообменник возвращается в штатную эксплуатацию.
Когда гидравлические процедуры показывают низкую устойчивость, требуется замена уплотнительных прокладок или ремонт трубных пучков. В кожухотрубных моделях поврежденные трубки часто просто заглушают металлическими пробками. В редких случаях допускается пневматический метод, но с обязательным использованием средств безопасности и мыльного раствора. Регулярные гидравлические манипурации продлевают общий срок службы техники.
Своевременное тестирование исключает аварийные ситуации и финансовые потери. Соблюдение нормативов гарантирует надежную и безопасную работу инженерных сетей на протяжении всего отопительного сезона.
