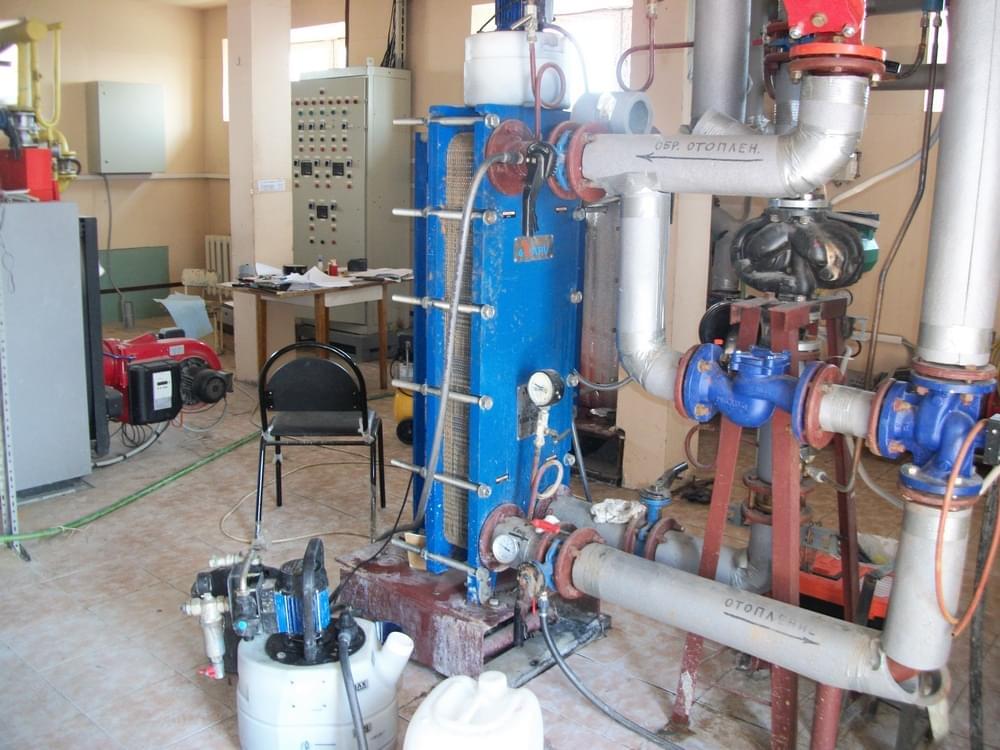

Как правильно подобрать насос для теплообменника

Эффективность работы любого теплового узла во многом зависит от грамотного подбора вспомогательного оборудования. Среди ключевых компонентов особое значение имеет насос — именно он обеспечивает циркуляцию теплоносителя и стабильную работу всей системы. Особенно критичен подбор насоса для теплообменника, поскольку от этого решения напрямую зависят такие параметры, как КПД, энергопотребление, срок службы оборудования и даже безопасность эксплуатации. В этой статье мы подробно разберём, как подобрать насос для теплообменника, какие факторы учитывать и на что обращать внимание при проектировании и модернизации инженерных систем.

Почему выбор насоса так важен?

Пластинчатый теплообменник — это компактное, но высокотехнологичное устройство, в котором теплопередача происходит через тонкие металлические пластины. Его эффективность напрямую связана с расходом и давлением теплоносителя. Если насос подобран неправильно, возможны как недогрев, так и избыточное гидравлическое сопротивление, что приводит к повышенному износу компонентов.

Правильный подбор позволяет:

• поддерживать стабильный тепловой режим;
• минимизировать энергозатраты;
• избежать гидравлических ударов и перегрева;
• продлить срок службы теплообменного аппарата.

Недооценка этого этапа проектирования — одна из самых частых ошибок, особенно при монтаже систем в условиях ограниченного бюджета или сжатых сроков.

Основные критерии подбора насоса

Чтобы подобрать насос для теплообменника правильно, необходимо учитывать целый комплекс технических параметров. Ниже перечислены ключевые из них.

1. Расход теплоносителя

Расход определяется тепловой мощностью системы и разницей температур между подающим и обратным трубопроводами. Формула проста: чем больше тепла нужно передать — тем выше должен быть расход. Насос должен обеспечивать этот расход при заданном сопротивлении.

2. Напор (давление)

Напор — это способность насоса преодолевать гидравлическое сопротивление всей системы, включая сам теплообменник, трубопроводы, фильтры, вентили и арматуру. Для пластинчатых теплообменников напор особенно важен, поскольку узкие каналы между пластинами создают значительное сопротивление.

3. Тип теплоносителя

Вода, гликоль, масла, агрессивные среды — каждая жидкость предъявляет свои требования к материалам насоса (корпус, уплотнения, рабочее колесо). Например, в системах с антифризом используют насосы с нержавеющей или бронзовой проточной частью.

4. Температурный диапазон

Пластинчатые теплообменники часто работают при высоких температурах (до 150–180 °C). Насос должен выдерживать такие условия без потери характеристик или повреждения уплотнений.

5. Режим работы

Будет ли насос работать постоянно или циклически? Нужна ли возможность плавного регулирования? От этого зависит выбор между стандартными и частотно-регулируемыми моделями.

Связь между насосом и теплообменным аппаратом

Пластинчатый теплообменный аппарат — это не просто «коробка с трубками», а высокоточный элемент, чувствительный к параметрам потока. При подборе насоса важно учитывать:

• Гидравлическое сопротивление теплообменника, указанное в паспорте (обычно в кПа или м.в.ст.);
• Минимальную и максимальную скорость теплоносителя — слишком низкая скорость вызывает застой и образование накипи, слишком высокая — эрозию пластин и шум;
• Совместимость материалов — особенно при использовании агрессивных или солёных сред.

Если вы подбираете насос для уже установленного теплообменника, обязательно изучите его техническую документацию. Если вы проектируете систему «с нуля», лучше выбирать насос и теплообменник в комплексе — это позволит достичь оптимального баланса между эффективностью и стоимостью.

Какие типы насосов подходят для пластинчатых теплообменников?

На рынке представлено несколько типов циркуляционных насосов, но не все из них одинаково эффективны в связке с теплообменным оборудованием.

1. Циркуляционные насосы с «мокрым» ротором

Наиболее распространённый вариант для систем отопления, ГВС и небольших промышленных установок. Отличаются низким уровнем шума, компактностью и простотой монтажа. Однако их КПД ниже, чем у аналогов, и они чувствительны к качеству теплоносителя.

2. Насосы с «сухим» ротором

Более мощные, подходят для промышленных задач. Имеют отдельную камеру для двигателя, что повышает надёжность, но увеличивает габариты и шум. Требуют регулярного техобслуживания.

3. Частотно-регулируемые насосы

Идеальный выбор для современных систем, где важна энергоэффективность. Такие насосы автоматически адаптируют свою производительность под текущие потребности — например, при снижении тепловой нагрузки ночью или в тёплые дни.

Совет: если вы выбираете оборудование для объекта в Москве или другом крупном городе с высокой стоимостью энергоресурсов, частотно-регулируемый насос часто окупается за 1–2 отопительных сезона.

Распространённые ошибки при выборе насоса

Даже опытные специалисты иногда допускают одни и те же ошибки. Вот самые типичные из них.

1. Избыточная мощность. Многие считают: «чем мощнее насос — тем лучше». На деле это приводит к перерасходу электроэнергии, повышенному шуму и ускоренному износу пластин теплообменника.
2. Игнорирование потерь на трубопроводе. Напор насоса должен покрывать всё сопротивление системы, а не только теплообменник. Забыв про длину труб, количество поворотов и арматуру, легко недооценить требуемый напор.
3. Отсутствие запаса по расходу. Насос должен работать в оптимальной зоне своей характеристики. Если подбирать его «впритык», малейшее изменение условий (например, загрязнение фильтра) выведет систему из строя.
4. Неправильная установка. Даже самый качественный насос не спасёт систему, если он установлен без обратного клапана, фильтра грубой очистки или с неправильной ориентацией оси ротора.

Практический алгоритм: как подобрать насос шаг за шагом

Если вы впервые сталкиваетесь с задачей подбора насоса для пластинчатого теплообменника, следуйте этому пошаговому плану.

1. Определите тепловую мощность системы. Из проектной документации или расчётов: сколько кВт нужно передать через теплообменник?
2. Рассчитайте требуемый расход теплоносителя. Используйте формулу:
   G = Q / (c × ΔT),
   где G — расход (кг/с), Q — тепловая мощность (Вт), c — удельная теплоёмкость (для воды ≈ 4186 Дж/кг·К), ΔT — разница температур (К).
3. Уточните гидравлическое сопротивление. Сложите потери в теплообменнике (из паспорта), в трубопроводах (по длине, диаметру, скорости) и в арматуре.
4. Выберите тип насоса. С учётом среды, температуры, бюджета и требований к энергоэффективности.
5. Подберите конкретную модель. Используйте каталоги производителей или онлайн-калькуляторы. Убедитесь, что рабочая точка попадает в «зелёную зону» характеристики насоса.
6. Проверьте условия монтажа. Убедитесь, что есть место для обслуживания, правильное направление потока и доступ к электропитанию.

Как выбрать насос для уже работающей системы?

Если теплообменник уже установлен, а насос вышел из строя или работает неэффективно, задача усложняется. В этом случае:

• Снимите параметры реальной работы: расход (если есть расходомер), перепад давления до и после теплообменника, температуру.
• Проверьте, не изменились ли условия эксплуатации — например, добавились контуры, изменилась температура обратки.
• При необходимости выполните гидравлическую балансировку системы перед заменой насоса.

Часто проблема не в самом насосе, а в засорении фильтров или неправильной настройке регулирующей арматуры. Поэтому не спешите выбирать более мощную модель — сначала убедитесь, что система исправная.

Особенности подбора в условиях крупных городов

В мегаполисах, таких как Москва, к инженерным системам предъявляются повышенные требования. Это связано с высокой стоимостью энергии, ограниченным пространством в ИТП и ЦТП, а также жёсткими экологическими и шумовыми нормами.

Поэтому здесь особенно актуальны:

• частотно-регулируемые насосы;
• теплообменники с низким гидравлическим сопротивлением;
• решения «под ключ» от проверенных поставщиков.

Если вы подбираете оборудование для объекта в центре города, обратите внимание на уровень шума насоса — он не должен превышать 45–50 дБ в жилых зонах.

Заключение: подбор — это не выбор, а инженерное решение

Подобрать насос для теплообменника — значит не просто выбрать модель из каталога, а провести комплексный анализ системы, условий эксплуатации и экономических факторов. От этого решения зависит не только комфорт, но и долгосрочная надёжность всего теплового узла.

Грамотный подбор — это баланс между производительностью и энергоэффективностью, стоимостью и надёжностью, современными технологиями и реальными условиями монтажа.

Если вы сомневаетесь в своих расчётах — проконсультируйтесь со специалистом. Проектирование сегодня сэкономит десятки тысяч рублей на эксплуатации завтра. Ведь теплообменного оборудования в системе может быть много, но без правильно подобранного насоса оно не сможет раскрыть свой потенциал.
