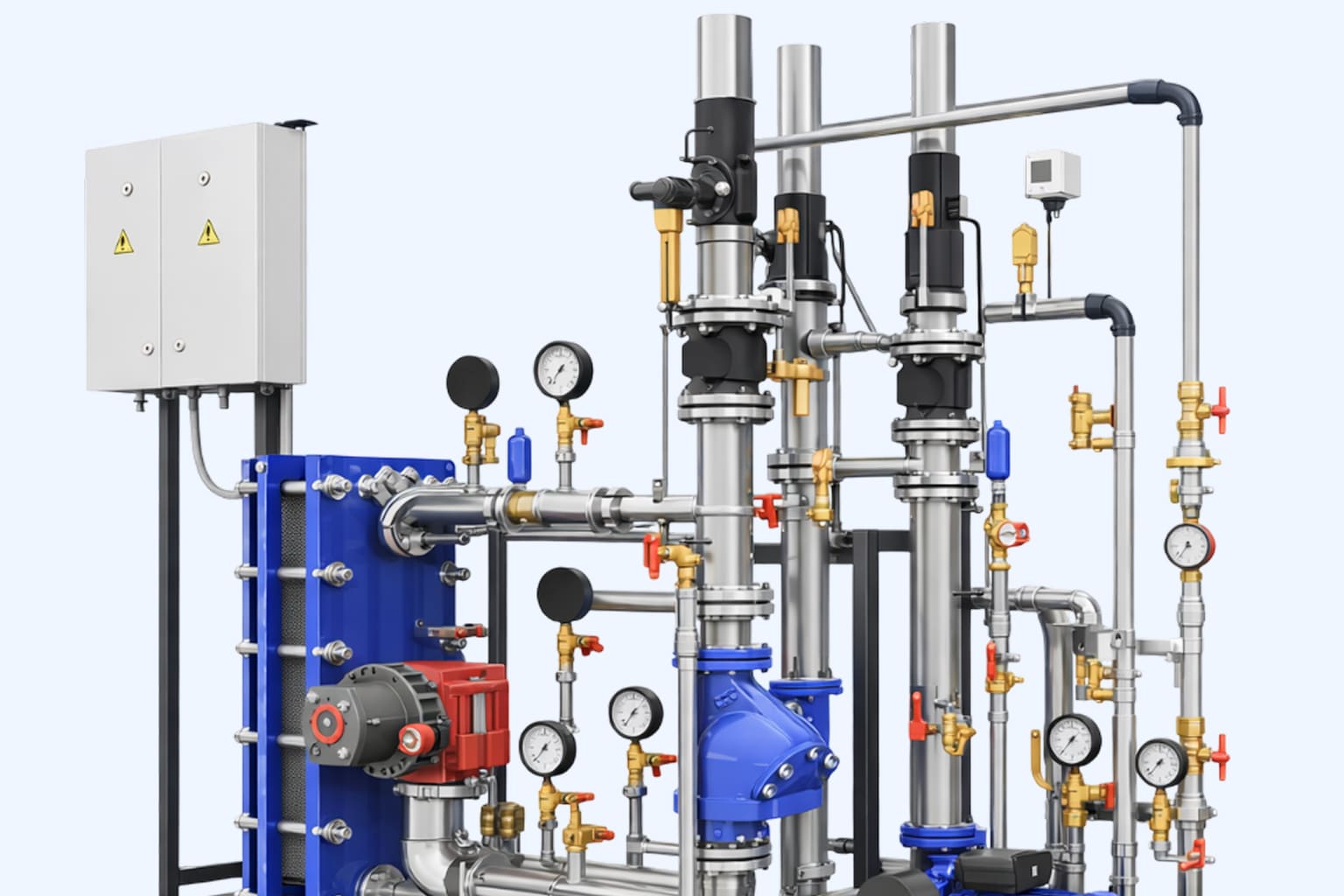

Экспертная статья руководителя компании об использовании пластинчатых теплообменников в индивидуальных тепловых пунктах (ИТП).
Введение
Каждый день мы решаем сложные инженерные задачи. Когда ко мне обращаются партнеры, они знают: мы производим не просто металлические конструкции, а точные тепломеханические аппараты. Будь то сложнейшие многоходовые теплообменники для пищевых сред или высоконагруженные аппараты для коммунальной энергетики — подход остается неизменным: скрупулезный расчет и качество каждого узла теплообменника.
Сегодня я хочу подробно остановиться на теме, которая касается миллионов жителей многоквартирных домов, но остается за кадром — на применении разборных пластинчатых теплообменников (РПТО) в индивидуальных тепловых пунктах. За годы монтажа и эксплуатации у меня накопился большой объем данных, который позволяет судить о слабых и сильных сторонах этого оборудования без рекламных прикрас.
Почему в ИТП массово переходят на «разборные теплообменники»
За свою практику я застал период, когда в индивидуальных тепловых пунктах стояли громоздкие кожухотрубные теплообменники. Сегодня в 9 из 10 случаев при реконструкции или новом строительстве проектная организация закладывает, именно, разборный пластинчатый теплообменник. Почему отрасль сделала такой однозначный выбор?
Дело не только в компактности. Основное преимущество, которое я вижу — ремонтопригодность в стесненных условиях подвала. Разборный аппарат можно полностью перебрать, заменить прокладки или изменить набор пластин (мощность), не вырезая сварные швы и не демонтируя обвязку целиком. Кожухотрубный аналог при протечке трубного пучка потребует либо дорогостоящей замены всего узла, либо сложной сварки внутри корпуса, что в подвале жилого дома сделать практически невозможно.
Второй фактор — энергоэффективность при низкой дельте температур. Городские сети, особенно в межсезонье, дают «недогретый» теплоноситель (например, 70-75°C вместо 95°C). Пластина с рифлением позволяет интенсивно снимать тепло даже при перепаде в 1-2 градуса. Кожухотрубник в этих условиях перестает греть воду для ГВС. А гладкотрубные или спиральные аппараты не дают такой турбулизации потока.
Наконец, скорость замены. При аварии, мы с бригадой можем восстановить работоспособность индивидуального теплового пункта за 2-4 часа. С паяными теплообменниками (которые тоже часто ставят, но ошибочно) в аналогичной ситуации у управляющей жилищной компании останется только один путь — покупать новый аппарат и ждать доставки, оставляя дом без воды.
Зачем вообще нужен теплообменник в ИТП: функция и назначение
Для новичков в отрасли поясню базовую вещь. Индивидуальный тепловой пункт — это граница раздела. С одной стороны — магистральные сети теплоснабжения с высоким давлением, грязной водой и строгими температурными графиками. С другой — внутренняя система дома, где давление ниже, а требования к чистоте воды в батареях и кранах совсем другие.
Теплообменник в ИТП в многоквартирных домах выполняет функцию гидравлического разделителя. Он передает тепловую энергию от первичного контура (город) к вторичному (дом), но не позволяет смешиваться этим двум жидким средам.
В многоквартирном доме это жизненно важно по двум причинам:
- Система отопления. Если пустить котловую сетевую воду напрямую в чугунные радиаторы на 16 этаже, через месяц трубы забьются окалиной и шламом. Теплообменник защищает дорогостоящую внутридомовую разводку.
- Система ГВС (горячего водоснабжения). Вода из сети — техническая, непитьевая. Прямой водоразбор из системы отопления запрещен СанПиН. Теплообменник позволяет нагреть холодную водопроводную воду, обеспечивая жильцов чистой горячей водой.
Принцип работы в системах ГВС и отопления: разные задачи в одном узле
В индвивидуальных тепловых пунктах устанавливается как минимум два теплообменника, один используется в системе горячего водоснабжения (гвс), а второй в системе отопления.
- Работа на отопление (закрытая схема)
Принцип прост. Греющий контур (сетевая вода Т1) протекает по нечетным каналам между пластинами. Нагреваемая (домовая вода Т11) — по четным. За счет противотока вода из батарей возвращается остывшей до 45-50°C. Чем это выгодно? Регулирование по погоде. Контроллер ИТП прикрывает клапан на подаче Т1. Теплообменник, словно чуткий инструмент, мгновенно снижает температуру внутреннего контура, не перетапливая дом в оттепель. Экономия ресурса очевидна. - Работа на ГВС (двухступенчатая схема)
Более сложный и интересный момент. Чтобы не брать лишнее тепло зимой, мы используем две ступени. На второй ступени пластинчатый теплообменник догревает водопроводную воду (+5°C) до нормативных 60°C за счет свежей сетевой воды (Т1). На первой ступени холодная вода предварительно греется за счет тепла обратки системы отопления (Т2), которую мы и так должны вернуть в котельную жкх.
Благодаря разборной конструкции мы настраиваем количество пластин так, чтобы максимально «выжать» тепло из возвращающегося потока. Температура обратки на выходе падает до 20-25°C. Сетевая компания платит штрафы за перегрев обратки? Нет, она получает норматив, а жильцы получают дешевый нагрев воды летом.
Конструктивные отличия
Мне часто задают вопрос: «Андрей Александрович, можно ли взять подешевле аппарат и поставить в индивидуальный тепловой пункт на сетевую воду?». Это категорически нельзя.
Вот ключевые конструктивные отличия разборного теплообменника для индивидуальных тепловых пунктов, которые мы учитываем на нашем производстве:
- Повышенная жесткость конструкции. Плиты (неподвижная и прижимная) делаются толще стандартных. Индивидуальный тепловой пункт часто подвержен гидроударам. При скачке давления с 8 до 14 атмосфер наша плита не даст деформации пакета и не раздавит прокладку по контуру.
- Обводной (дренажный) канал. Это специфический элемент герметизации. В АИТП соединение пластин выполнено так, что в случае износа уплотнения вода не выплескивается наружу в помещение, а стекает через специальный дренажный паз, сигнализируя о необходимости сервиса без затопления подвала.
- Специальная геометрия канала под загрязненную среду. Сетевая вода несет песок и магнитную окалину. Индивидуальные тепловые пункты имеют пластины с увеличенным зазором и особую «елочку» гофры, препятствующую быстрому забиванию шлаком (шламом). В обычных промышленных теплообменниках аналогичная пластина забьется за пару недель отопительного сезона.
Производство под ключ в Краснодаре: как рождается надежность
Каждый теплообменник «Завода Термосистемы» собирается под конкретное техническое задание заказчика. Процесс начинается в расчетном отделе. Специалист получает параметры конкретного ИТП: нагрузку на ГВС и нагрузку на отопление.
Как руководитель «Завода Термосистемы», я выстроил цикл так, чтобы исключить ошибки на каждом этапе. Коротко опишу процесс:
- Сбор данных. Мы запрашиваем нагрузки, температурные графики, тип сред и допустимые потери напора. Без точных вводных расчёт бесполезен.
- Теплогидравлический расчёт. В специализированной программе подбираем количество пластин, геометрию гофры и материал уплотнений, добиваясь оптимального баланса теплопередачи и сопротивления.
- Передача задания в цех. Документ содержит схему компоновки пакета, момент затяжки и иные указания для сборщиков.
- Базовая сборка. Опорную и прижимную плиты выставляют соосно, после чего в них монтируют две несущие направляющие – остов будущего аппарата.
- Набор пакета. На направляющие в строгой последовательности надевают пластины с уплотнениями. Ошибка в чередовании каналов приведёт к смешению сред, поэтому позиции жёстко маркированы.
- Стяжка. Пакет стягивают резьбовыми шпильками. Критично выдержать расчётный момент затяжки: перетяжка деформирует прокладки, а недотяг вызовет протечку.
- Опрессовка. Собранный теплообменник проверяют давлением, на 30 % превышающим рабочее. Убедившись в полной герметичности обоих контуров, мы передаём аппарат заказчику.
Примеры внедрения оборудования «Завода Термосистемы»
Из практики нашего монтажного отдела и отзывов подрядчиков могу привести два характерных кейса.
Пример 1. Жилой комплекс «Немецкая деревня», г. Краснодар.
Проблема: старые кожухотрубники грели плохо, занимали пол-этажа подвала. Проектная нагрузка на ГВС была выше физических возможностей старых аппаратов.
Решение: Мы рассчитали и изготовили два РПТО (1-я и 2-я ступень ГВС) с увеличенной площадью и запасом по загрязнению 20%. Результат: температура горячей воды стабильна на верхних этажах даже при вечернем пиковом разборе. Аппараты размещены компактно на одной раме, доступ к регулировочным клапанам свободный.
Пример 2. Торговый центр, г. Ростов-на-Дону (капитальный ремонт ИТП).
Проблема: Заказчик построил второй этаж, но не учел гидравлику системы отопления. В результате тепловой поток через старый паяный теплообменник был недостаточен, радиаторы на новом этаже были еле теплые.
Решение: Мы заменили неразборный аппарат на разборный теплообменник нашего производства. Почему это было принципиально? Мы не могли просчитать точное сопротивление новых стояков без пусконаладки. Мы смонтировали пакет с запасом в 10 пластин. Пуско-наладчик снял показания, мы просто разобрали пакет и убрали лишние пластины, настроив идеальный перепад. Экономия на электроэнергии насосов составила 15% от расчетной.
Какие проблемы клиентов мы решаем как завод-производитель
Когда ко мне приходят руководители УК или подрядных организаций, их волнует четыре основных вопроса:
- «Теплообменник не проходит в узкий дверной проем».
Решение: Мы изготавливаем теплообменники под типоразмер дверей. Компоновка пакета на длинной консоли позволяет пронести аппарат боком даже в подвал с узким проходом. - «Часто забивается».
Решение: Консультация по установке обязательного грязевика перед аппаратом и, главное, правильный расчет скорости теплоносителя внутри каналов. Низкая скорость — причина отложений. Высокая — причина эрозии кромок пластин. Мы знаем эту золотую середину. - «Стяжные шпильки ржавеют».
На «Заводе Термосистемы» крепеж в обязательном порядке покрыт антикоррозийным составом или сделан из нержавеющей стали. Шпильки не прикипают даже после 5 лет сырости, что облегчает сервисное обслуживание. - «Дорого покупать».
В отличие от неразборных или паяных аппаратов, наш клиент может купить теплообменник с 10% запасом площади, а через сезон, убедившись в избытке мощности, просто снять лишние пластины, без замены оборудования. При этом лишние пластины можно вернуть поставщику.
Сложности расчета и наше экспертное преимущество
Индивидуальный тепловой пункт требует сложного расчета пластинчатого теплообменника — это не формула из учебника. Это боль, с которой сталкивается 70% проектировщиков.
Стандартный софт (например, калькулятор или подбор от европейских поставщиков) часто выдает «красивую» цифру коэффициента теплопередачи 5000 Вт/м²·К. В реальности зимой в Краснодаре коэффициент падает до 3000-3500 Вт/м²·К. Почему? Потому что теплосеть «химичит» с графиком. На подаче не 105°C, а 75°C. А при температуре 75°C скорость загрязнения пластин в зоне перехода возрастает в разы.
Как наши специалисты решают эту проблему:
Мы применяем методику расчета по запасу поверхности. Зная реальное качество теплоносителя в конкретном районе (а мы работаем по всем ЮФО и знаем состояние труб в каждом городе), мы закладываем коэффициент загрязнения не по СНиП (0,0001), а реальный — 0,00035-0,00045. Это дает клиенту гарантию, что теплообменник, рассчитанный для грязной сетевой воды, проработает весь межпромывочный интервал без падения температуры на выходе.
Мы не продаем «теплообменник на 50 кВт». Мы продаем режимную карту, которая будет работать в условиях конкретной котельной №15 Краснодара или ТЭЦ-2 Ростова.
Приглашение к сотрудничеству
Я убежден, что надежность теплоснабжения складывается из опыта и честности производителя. Наша команда в Краснодаре проектирует оборудование с прицелом на десятилетия эксплуатации. Если вы ищете надежного партнера для оснащения ИТП, мы готовы предоставить свои компетенции и услуги.
Приглашаем вас к диалогу. Если вы занимаетесь проектированием или обслуживанием ИТП — оставьте заявку на расчет теплообменника на нашем сайте. Мы предложим вам не типовой вариант из каталога, а детально проработанный узел, который не подведет ни в январские морозы, ни в разгар производственного сезона. Работаем честно, греем эффективно.
