Меня зовут Рыбалко Андрей Александрович, я возглавляю компанию «Завод Термосистемы». За годы работы мне довелось лично участвовать в расчетах, проектировании и пусконаладке сотен объектов теплоэнергетики. Сегодня я вижу устойчивый тренд: собственники и проектировщики отказываются от морально устаревших кожухотрубных систем в пользу современных решений. И речь не просто о замене «железа», а о переходе на принципиально иной уровень управления теплом.
В этой статье я поделюсь накопленным опытом о том, почему разборные пластинчатые теплообменники для котельных перестали быть просто альтернативой и стали инженерным стандартом. Мы разберем не только теорию, но и суровую практику эксплуатации на реальных объектах.
Для чего нужнен теплообменник в котельной
Ключевая функция, которую выполняют теплообменники для котельных — это безопасное разделение сред. Котловой контур (первичный) работает под высокими температурами и давлением, часто с химически подготовленной водой, недопустимой для бытового использования. Теплообменник выступает барьером, передавая энергию во вторичный контур — систему отопления зданий или горячего водоснабжения (ГВС).
Таким образом, главное назначение теплообменника — защита котлов в котельной, а конечных пользователей — от контакта с техническим теплоносителем. Без этого элемента невозможно построить надежную и независимую схему теплоснабжения.
Конструктивные отличия разборных моделей: ставка на гибкость
По распространенному мнению, пластинчатые теплообменники делятся на два типа: паяные (неразборные) и разборные. В котельных установках я принципиально рекомендую использовать именно разборные версии, и на это есть свои технические причины.
В чем отличие:
- Материал уплотнений. В отличие от сварных или паяных соединений, здесь используются каучуковые прокладки (EPDM, NBR или Viton). Они обеспечивают герметизацию без жесткой фиксации пластин.

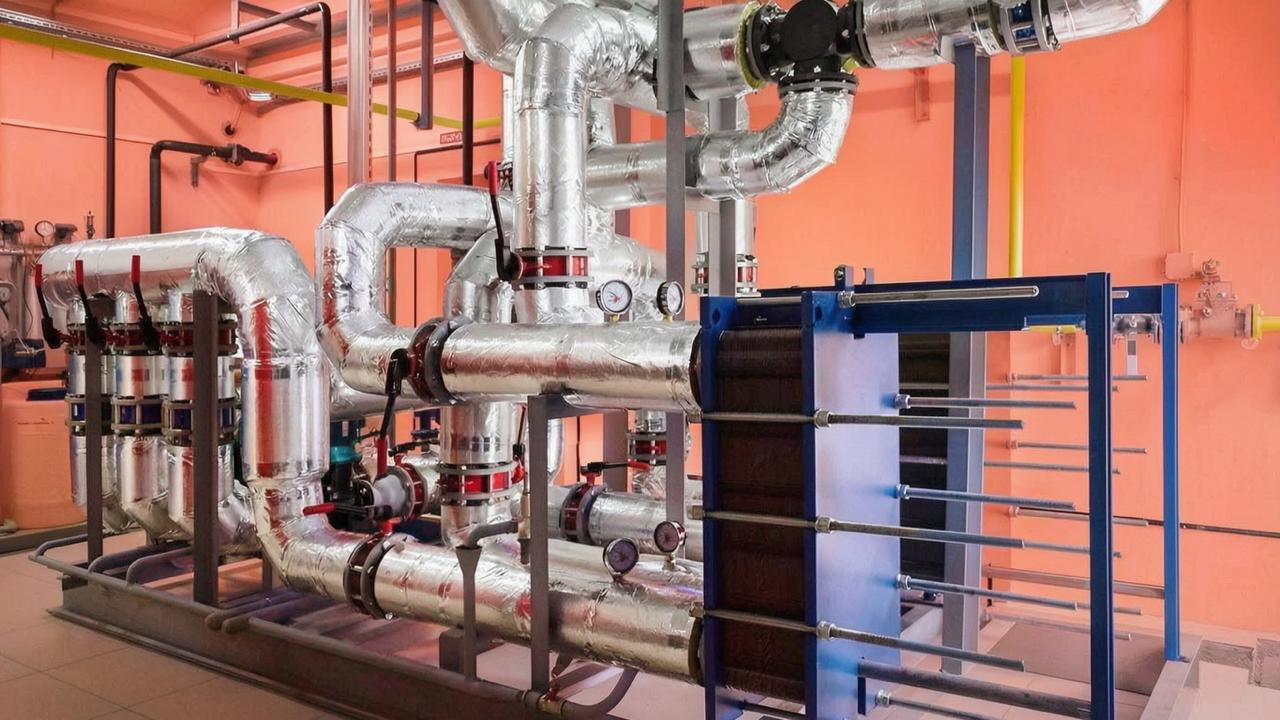

- Конструкция рамы. Основа теплообменника — массивная рама, состоящая из неподвижной плиты, прижимной плиты и мощных стяжных шпилек. Именно этот силовой каркас позволяет обслуживать устройство без демонтажа трубопроводов.
- Возможность модернизации. Если мощность котельной нужно нарастить, мы просто добавляем пластины в пакет, не меняя корпус. Это меняет физику теплообмена без замены всего аппарата.
Такой подход дает невероятную ремонтопригодность. Вы всегда можете разобрать пакет, прочистить каждую пластину механически или заменить уплотнение, вернув характеристики оборудования к паспортным значениям.
Как рождается теплообменник: производственный цикл «Завода Термосистемы»
Я горжусь тем, что наше производство в Краснодаре — это не «отверточная сборка», а полный технологический цикл. Мы несем прямую ответственность за геометрию и гидравлику.
Процесс начинается с металла. Мы используем тонколистовую нержавеющую сталь AISI 316L толщиной 0,5 или 0,6 мм. Почему так важна толщина? Слишком толстый лист снизит теплопередачу, слишком тонкий даст вибрацию и шум при высоких расходах.
Холодная штамповка происходит на прессах с усилием в тысячи тонн. В этот момент формируется уникальный гофрированный рисунок пластины. Наша задача — создать турбулизацию потока, чтобы разрушить ламинарную пленку на границе металла и жидкости. Затем каучуковые прокладки устанавливаются в специальный паз на пластинах. Пластина и уплотнения становятся единым целым, из таких комплектов (пластина + прокладка) собирается пакет пластин.
Финальная сборка на раме — это результат специалистов сборочного цеха, которые выставляют момент затяжки шпилек с точностью до микрона. Это критически важно, ведь недотяг даст течь, а перетяг сомнет пластины.
Принцип работы: физика, скрытая за металлом
Когда я объясняю принцип работы студентам или заказчикам, я прошу их представить не трубку в трубке, а слоеный пирог. Пакет пластин собран так, что между каждыми двумя пластинами попеременно циркулирует то горячая (котловая), то холодная (сетевая) вода.
Движение происходит в противотоке — это аксиома высокоэффективного теплообмена. Гофрированная поверхность создает микро-завихрения. Даже при низких скоростях потока (около 0,4 м/с) мы достигаем турбулентного режима. Коэффициент теплопередачи в таких условиях достигает 5000–7000 Вт/м²·К, что в разы выше, чем у гладкотрубных аналогов.
Тепловая энергия бесконтактно проходит сквозь тонкую стальную стенку пластины (всего 0,5 мм), нагревая вторичный контур. Весь процесс занимает секунды, что делает систему неинерционной и легко управляемой автоматикой.
Опыт внедрения: объекты, которыми мы гордимся
Теория суха, пока не подтверждена реальными примерами. Приведу несколько примеров работы Завода Термосистемы на реальных котельных.
Кейс 1: Резерв для быстрорастущего микрорайона
В строящемся ЖК Краснодара проектировщики заложили стандартный кожухотрубник на отопление. Заказчик обратился к нам за альтернативным расчетом. Мы установили разборный аппарат с запасом по поверхности на 20%, просто удлинив пакет пластин. Через год, когда микрорайон расширили, нам не пришлось менять оборудование — мы демонтировали заднюю стенку и доставили пластины на место. Котельная вышла на новую мощность без сварочных работ и остановки теплоснабжения.
Кейс 2: Двухступенчатая схема ГВС
Для промышленной котельной в Ростовской области требовался нагрев воды без пиковых перегрузок котлов. Мы реализовали классическую двухступенчатую схему (последовательное включение ступеней отопления и ГВС). Разборная конструкция позволила нам точно настроить гидравлику на месте, меняя количество ходов за счет поворота промежуточных плит. Экономия топлива в переходные периоды составила около 12% по сравнению с параллельной схемой.
Какие «боли» клиентов мы решаем
Мой опыт показывает, что к нам приходят с типовыми, но критичными проблемами.
Первая проблема — габариты и вес.
Традиционные кожухотрубные аппараты требуют мощных фундаментов и кранов для монтажа. Наш разборный теплообменник на аналогичные 3 МВт можно занести в помещение вручную, собрав на раме на месте. Он занимает в 3–5 раз меньше площади.
Вторая проблема — засоры и накипь.
В открытых системах теплоснабжения качество воды оставляет желать лучшего. Неразборный аппарат при загрязнении — это «кирпич», который меняют целиком. Наш узел разбирается за 15 минут, промывается химией или аппаратом высокого давления и собирается обратно без замены дорогостоящих компонентов.
Третья проблема — вибрация и шум.
Благодаря короткому гидравлическому тракту и жесткой фиксации пластин в пакете, мы полностью исключаем передачу вибрации от насосов на трубопроводы, что продлевает жизнь задвижкам и автоматике.
Сложности расчета и наша экспертиза
Расчет теплообменников для котельных — это не подбор по шаблону из каталога. Здесь таится много подводных камней.
Чаще всего ошибки возникают на этапе определения температурного напора. Многие берут график 130/70 С для первичного контура и 95/70 С для вторичного, забывая о «грязной» воде. А если котельная работает на низкотемпературном графике (например, конденсационные котлы), стандартные методики дают сбой.
Наши специалисты решают эти задачи через итерационное моделирование в специализированном ПО. Мы обязательно проверяем параметр загрязнения для жесткой воды. Запас в 10–15% по поверхности, заложенный на этапе проекта, спасает ситуацию зимой, когда тепловые сети вынужденно поднимают «обратку».
Отдельная история — подбор уплотнений. Мы детально выясняем химический состав теплоносителя. Мы ставим прокладки из каучука EPDM, NBR, Viton, гарантируя герметичность там, где другие аппараты текут.
Будем рады сотрудничеству
Если вы хотите получить не просто «аппарат в котельную», а детальный просчитанный узел, который прослужит 20 лет и будет адаптироваться под рост нагрузок — мы говорим на одном языке.
Присылайте опросные листы на почту или свяжитесь со мной напрямую. Мы выполним предварительный теплогидравлический расчет вашей котельной, подберем теплообменник и, что важно, покажем, как сэкономить пространство и эксплуатационные затраты уже в первый год.
