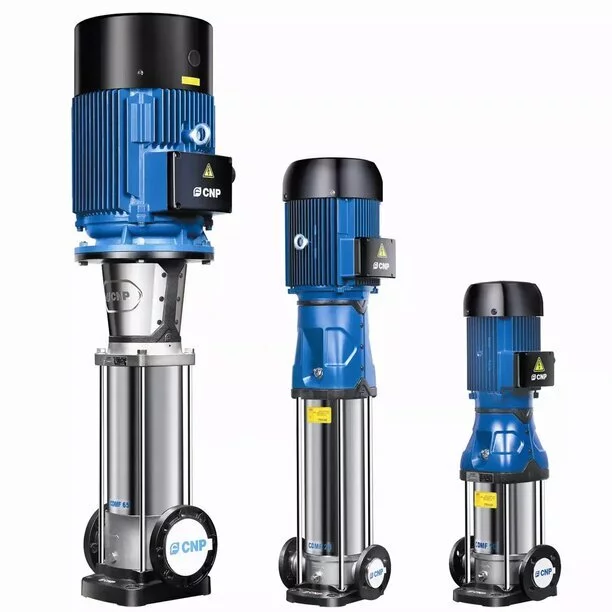

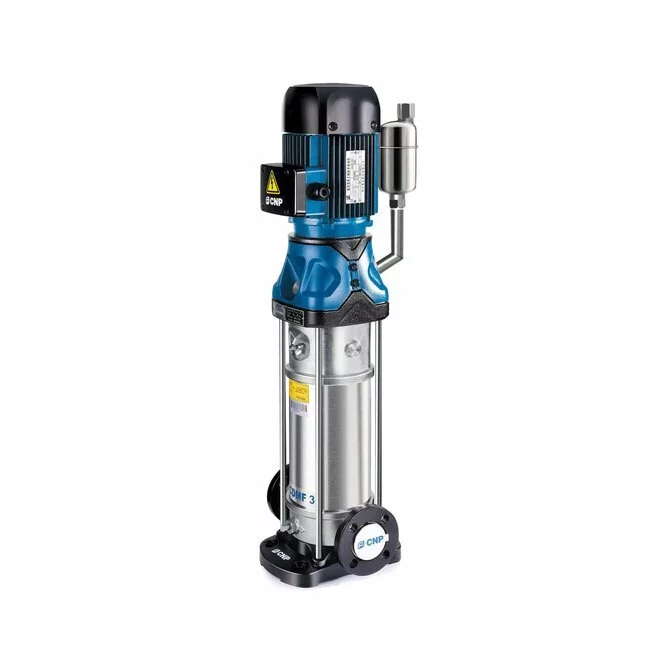

Насос вертикальный многоступенчатый CNP CDMF5-18

Высокопроизводительный инновационный вертикальный многоступенчатый центробежный аппарат CDMF5-18 с чугунным каркасом, изготовленный по зарубежным стандартам. Насос обладает следующими свойствами: энергосберегающий (MEI≥0,7), практически бесшумный с малогабаритным и практичным механизмом.

Характеристика механизма:
Аппарат объединяет в себе насосную часть и вертикальный электродвигатель. Формирование валов выполняется с использованием муфты, увидеть которую можно, убрав защитный кожух. Механизм аппарата позволяет легко его ремонтировать и обслуживать. Главными компонентами насосной части служат:

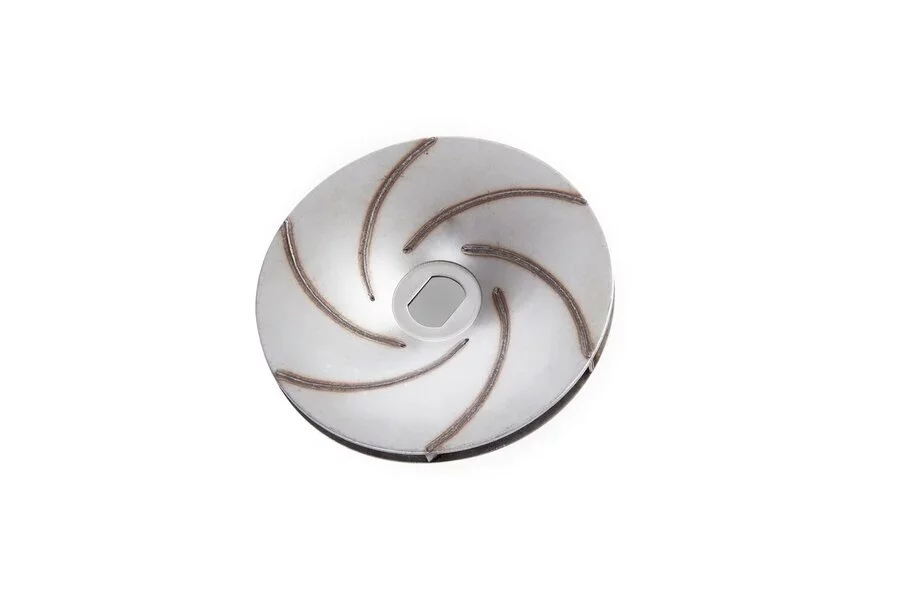

• рабочие колеса, произведённые способом штамповки и сварки для малых и литьем для больших моделей;
• диффузоры, создающие перетекание рабочей среды между ступенями;

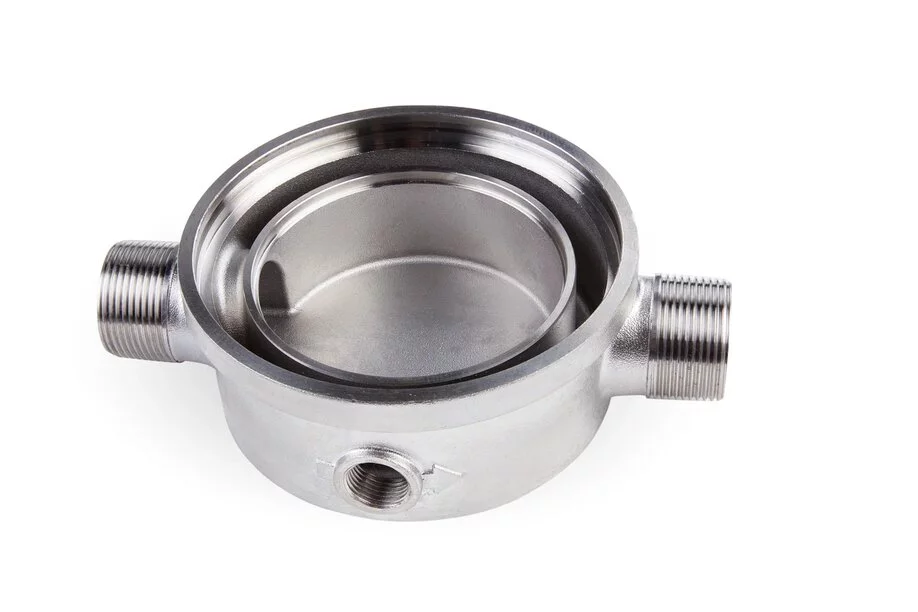

• вал насосной части; основание с всасывающим и напорным соединительными трубками по типу «in-line»;
• головная часть;
• торцевое уплотнение.

Ступени, комплектующиеся из диффузоров и рабочих колес находятся в цилиндрическом корпусе, который помещён между головной частью и основанием с использованием стяжных шпилек.
Проточная часть аппаратов изготовлена из нержавеющей стали AISI304, основание с напорным и всасывающим соединительными трубками производится также из нержавеющей стали или из чугуна (ASTM25B).

Сферы эксплуатации

• Схемы повышения давления воды;
• Очистка и перекачка воды в схемах водоснабжения;
• Аппараты для мойки под высокимо давлением;
• Противопожарные аппараты;
• Cхемы охлаждения и кондиционирования;
• Схемы питания паровых котлов и перекачка конденсата;
• Контуры охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей эмульсии) и т.д.;
• Фильтрация воды: схемы ультрафильтрации, приборы обратного осмоса, нефтеперегонные устройства, сепараторы;
• Орошение: увлажнение земель для сельскохозяйственных целей, капельный полив, дождевальные приборы.

Использование рабочих сред:
Рассчитан для перекачки чистых, не взрывоопасных жидкостей, не содержащих в составе абразивные, твердые или волокнистые включения. Серия CDM пригодна для неагрессивной жидкости.

Максимальный расход (м3/час): 5

Максимальный напор (м): 49

Номинальная мощность (Вт): 1100

Размер присоединения (мм): 32

Напряжение сети (В/ГЦ): 3~380-690/50

Вес (кг): 33

Марка: CDM

Степень защиты: IP55

Кол-во ступеней: 8

Класс изоляции: F

Температура окружающей среды (°С): до +40

Максимальное рабочее давление (бар): 25

Температура жидкости ( °С): от -15 до +70

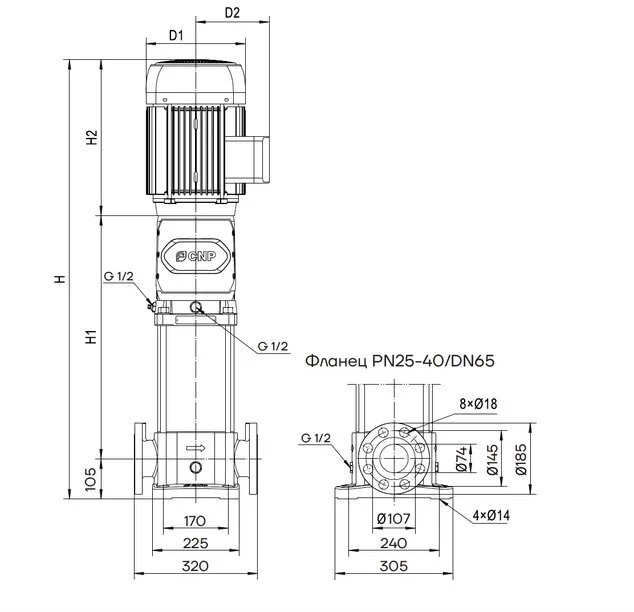

Высота (мм): 698

Ширина (мм): 250

Назначение насоса: Повышение давления

Назначение насоса: Водоснабжение

Назначение насоса: Фильтрация

Назначение насоса: Пожаротушение

Назначение насоса: Отопление

Назначение насоса: Водоочистка

Назначение насоса: Орошение
