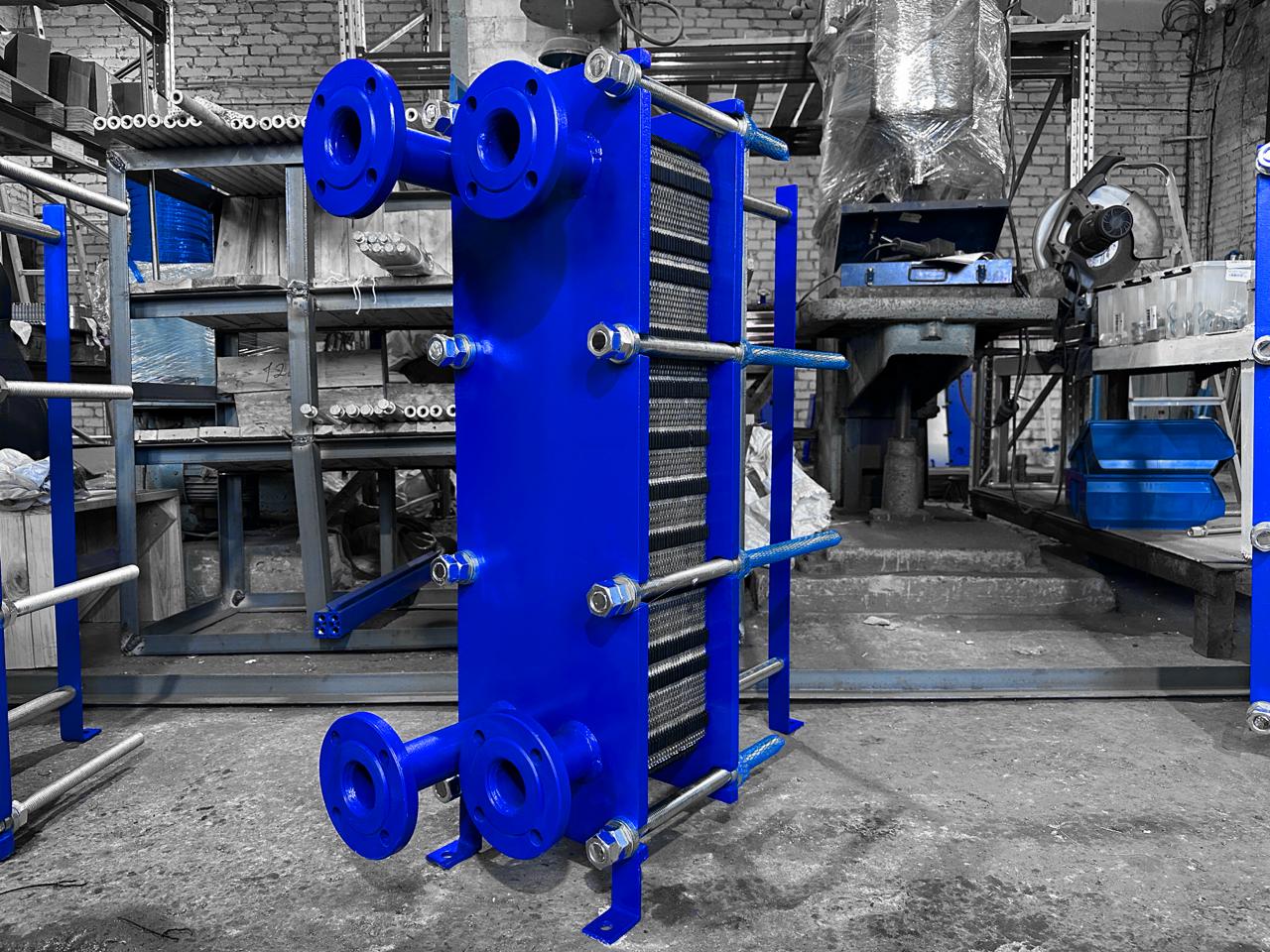

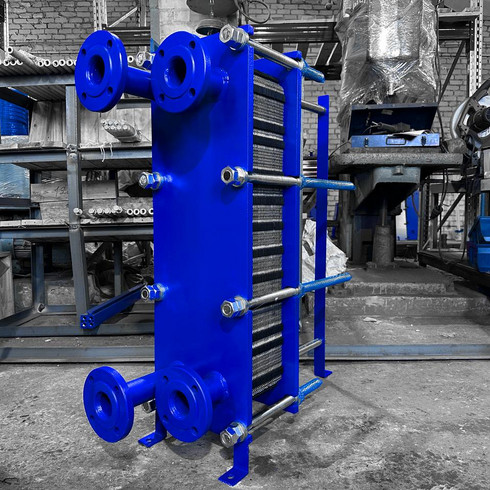

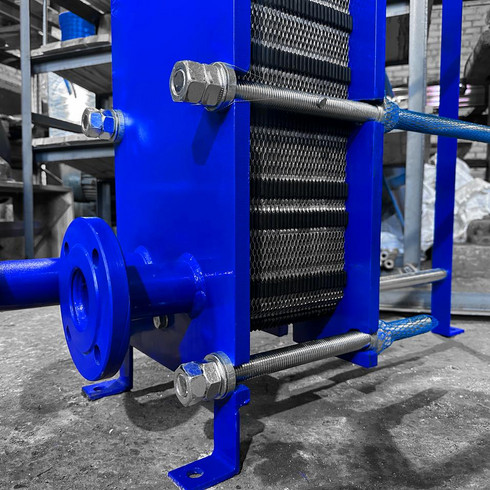

Пластинчатый теплообменник Funke FP14-99

Funke FP14-99 — разборный пластинчатый теплообменник немецкой компании Funke в одной из старших комплектаций серии FP14. Аппарат с большим пакетом пластин рассчитан на серьёзные нагрузки: центральные тепловые пункты, котельные, теплоснабжение многоквартирных домов, торговых и производственных объектов. Его выбирают, когда нужна высокая мощность при присоединении Ду65 без перехода на более крупный типоразмер. FP14-99 работает в системах отопления и горячего водоснабжения. Его применяют для нагрева приточного воздуха в вентиляции, подогрева воды в бассейнах и охлаждения технологических жидкостей.

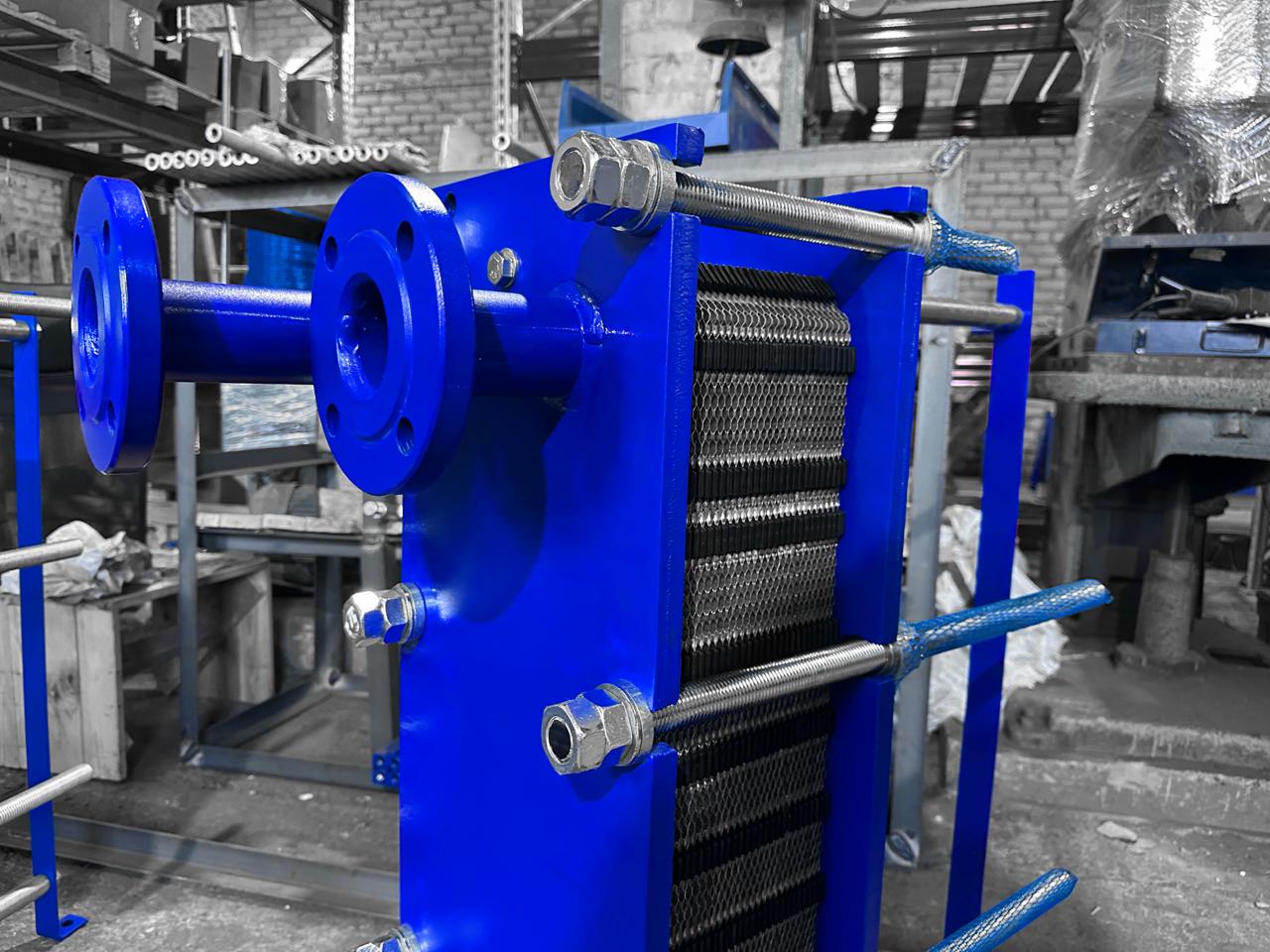

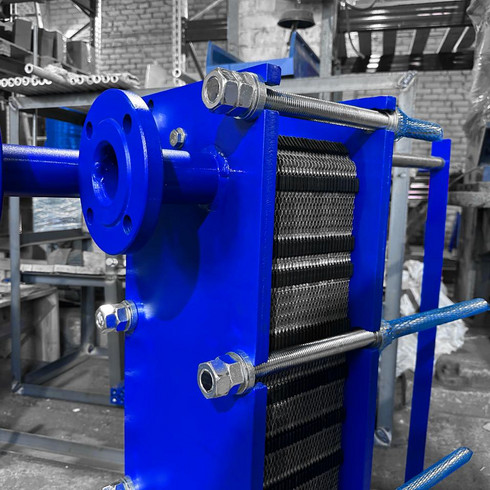

В основе аппарата пакет гофрированных пластин. Между ними образуются узкие каналы, где греющая и нагреваемая среды движутся навстречу друг другу. Рисунок гофры закручивает поток даже при небольшом расходе, поэтому тепло передаётся эффективно, а отложения на поверхности копятся медленнее.
Благодаря этому FP14-99 передаёт большую тепловую мощность на сравнительно компактной раме: места на полу он занимает заметно меньше, чем кожухотрубный аппарат той же производительности.

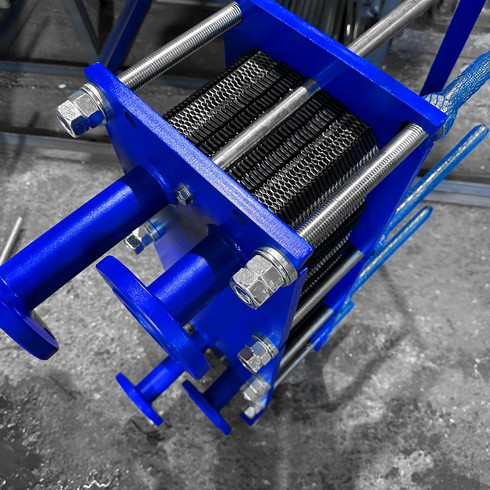

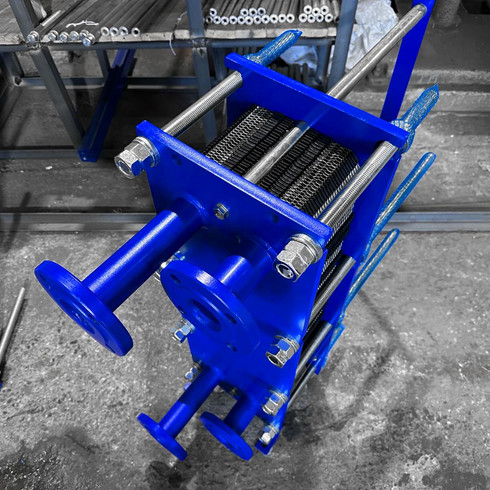

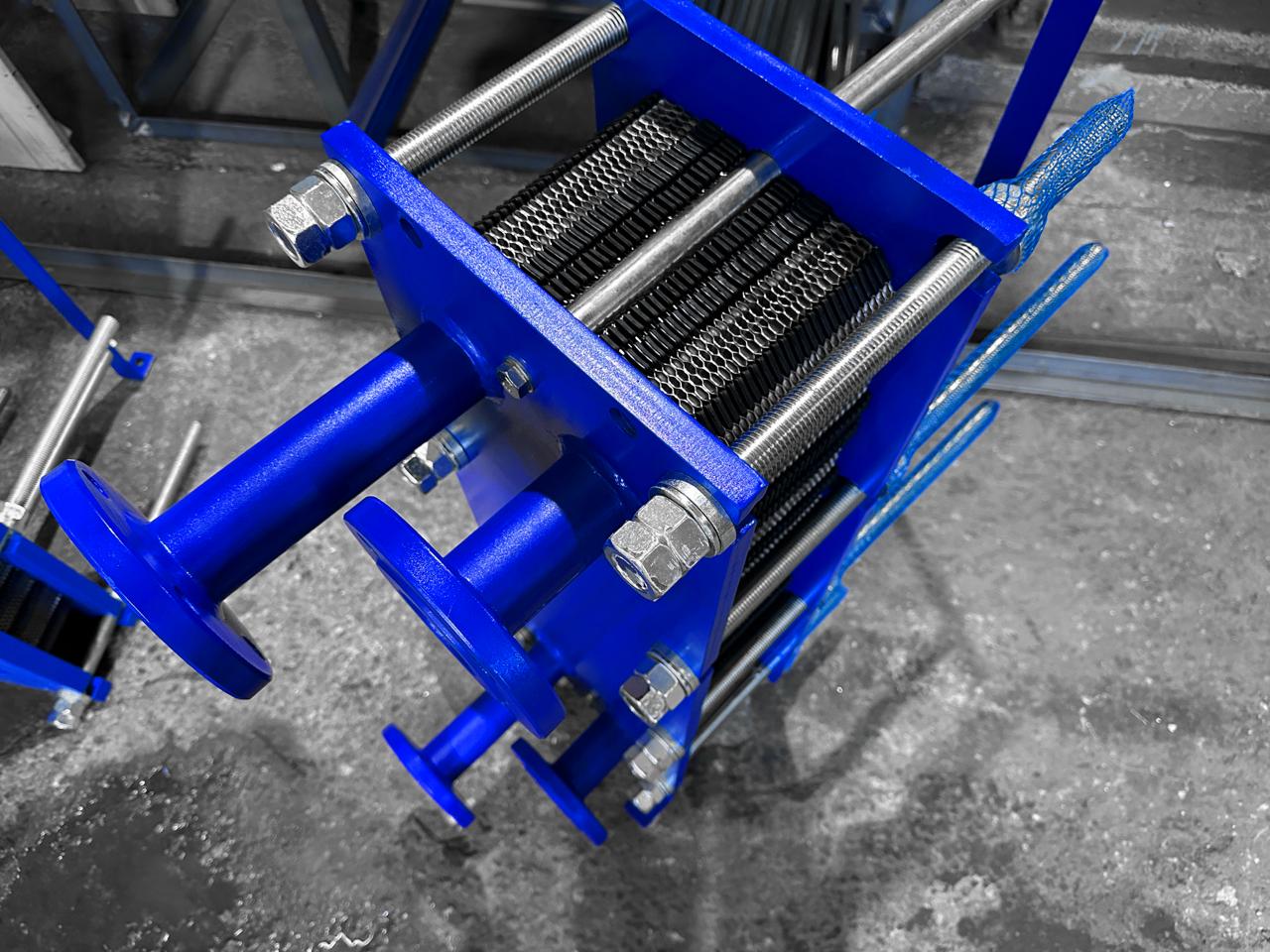

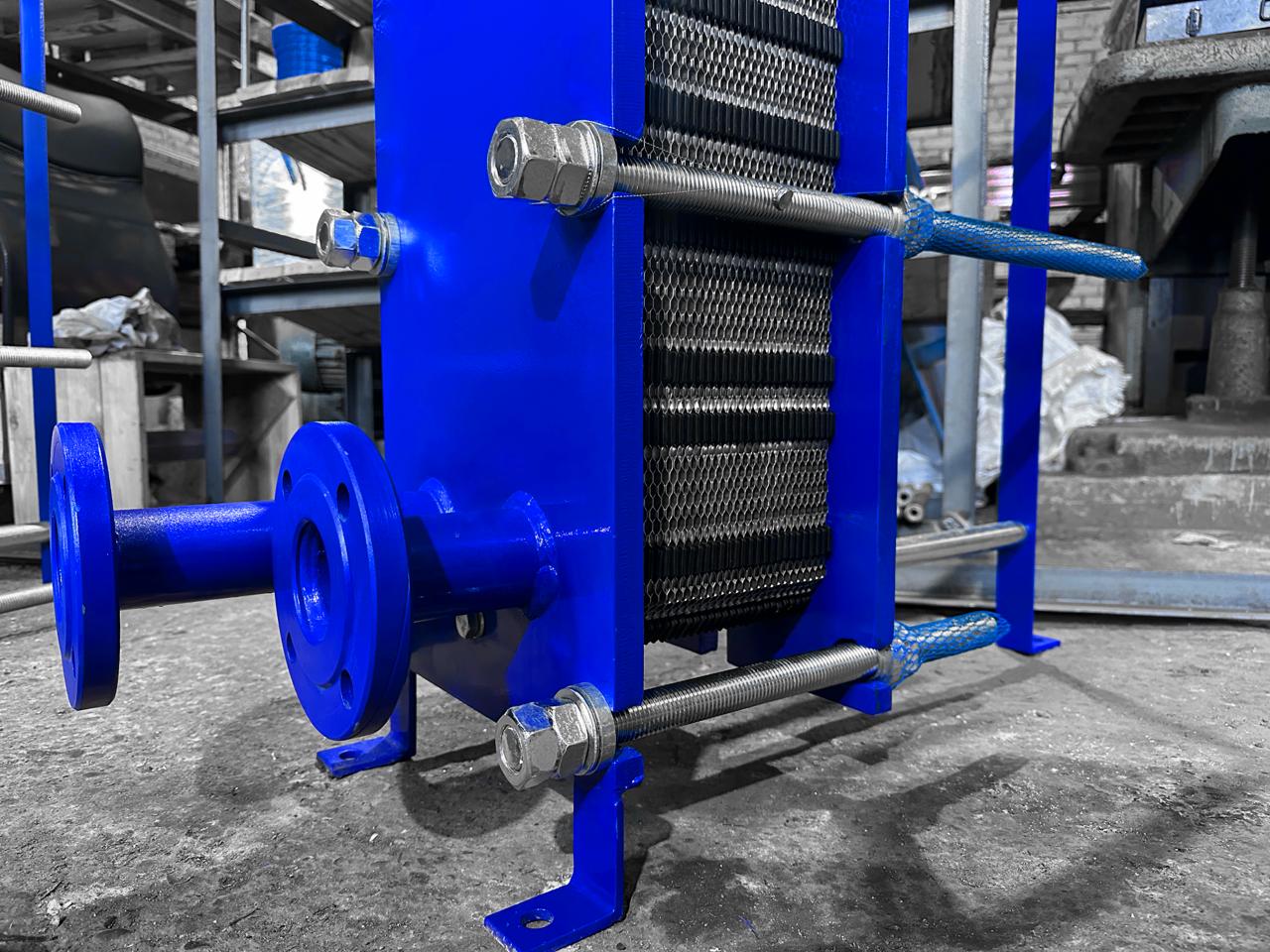

Пакет пластин зажат между двумя плитами на стяжных шпильках. Поэтому теплообменник можно разобрать прямо на месте: снять пластины, промыть или механически очистить их, заменить уплотнения и собрать обратно, не демонтируя обвязку. Если нагрузка на объекте изменится, пакет пересобирают: добавляют или снимают пластины в пределах рамы. Новый аппарат покупать не нужно.
Пластины штампуются из нержавеющей стали. Уплотнения подбираются под теплоноситель и температуру: EPDM — для воды и пара, NBR — для масел. Уплотнения крепятся к пластинам без клея, что упрощает обслуживание.
