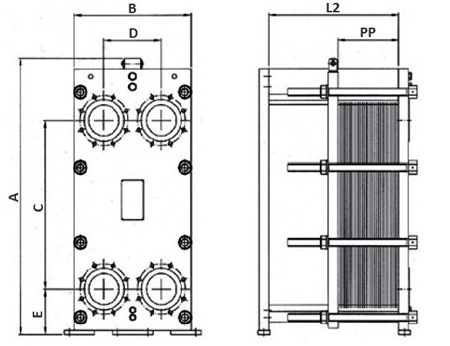

Теплообменник Funke FP 160-25

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
(В зависимости от исполнения)

• Мощность    1 Квт - 30 МВт
• Расход    5 м3 - 4500 м3
• Площадь пластины    0,04 м2 - 3.0 м2
• Ном. диаметр присоединения    DN25 - DN500
• Рабочие температуры, C    -20 +195
• Рабочее давление    макс 25 бар

Пластинчатый теплообменник Функе FP 160-25 с уплотнениями оснащен пакетом рифленых пластин с проходными отверстиями.

Благодаря расположению каждой второй пластины к поворотом под углом 180° формируется канал. Уплотнения, которые крепятся к каждой пластине механически (Clip-on) или приклеиваются, обеспечивают надежную герметизацию канала от утечек наружу и смешения со второй рабочей средой, участвующей в теплообмене.

Пакет пластин равномерно зажимается между основной и прижимной плитами с помощью стяжных шпилек.

Уплотнения пластинчатого теплообменника Функе FP 160-25 подвергаются на протяжении своего срока службы обычному процессу термической усталости. Поэтому в зависимости от условий эксплуатации пакет пластин необходимо несколько раз подтягивать до достижения минимального размера.

Присоединения для подачи рабочих сред, участвующих в теплообмене, располагаются на основной плите, в случае многоходовых исполнений – на основной и прижимной плитах.

Наш ассортимент продукции включает одно- и многоходовые пластинчатые теплообменники с площадью теплообмена до 2000 м².

Теплообменник FP 160-25 – наиболее выгодное решение для отопительной системы производственных, общественных, бытовых и иных помещений больших площадей. Данная модель успела зарекомендовать себя как надежное, качественное, долговечное, неприхотливое и доступное теплообменное оборудование, которое легко монтируется, подключается и не требует частого обслуживания. Работает со средами, которые могут иметь максимальную температуру 190°С, и транспортируются по системе при давлении не более 25 бар. Пластины теплообменника – гофрированные и защищены уплотнителями. Все элементы, детали и узлы аппарата изготовлены и коррозиестойких и износостойких материалов, отличающихся надежностью и долговечностью. Благодаря этому данная модель теплообменника может применяться в различных условиях.
