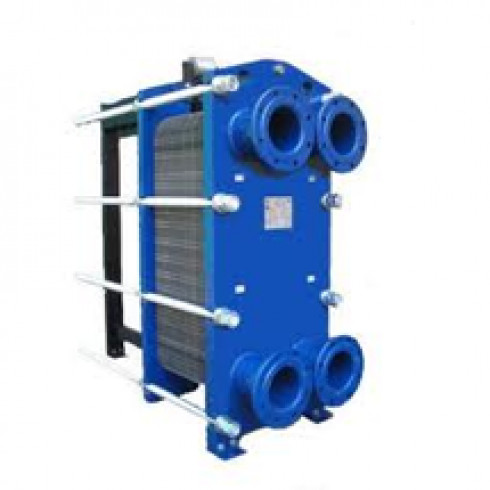

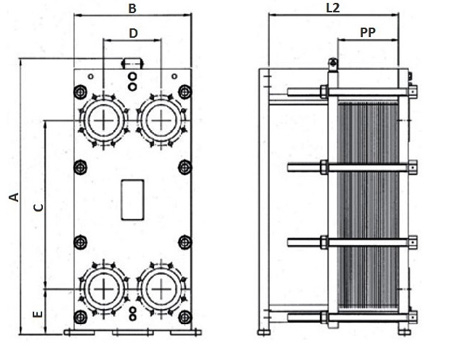

Теплообменник Funke FP 300-25

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
(В зависимости от исполнения)

• Мощность    1 Квт - 30 МВт
• Расход    5 м3 - 4500 м3
• Площадь пластины    0,04 м2 - 3.0 м2
• Ном. диаметр присоединения    DN25 - DN500
• Рабочие температуры, C    -20 +195
• Рабочее давление    макс 25 бар

Теплообменник Funke FP 300 – это компактный, простой в монтаже и в работе теплообменник со специальными гофрированными пластинами, которые отличаются высоким коэффициентом теплоотдачи. Каждая пластина изготовлена из коррозионностойкого материала, а для создания прокладок и уплотнителей использовались качественные износостойкие материалы, что придало этой модели такую долговечность и не привередливость при использовании.

В комплектации FP 300 имеются специальные уплотнители, которые служат разделителями каналов и обеспечивают их надежной герметичностью.

Пластинчатый теплообменник Функе FP 300-25 с уплотнениями оснащен пакетом рифленых пластин с проходными отверстиями.

Благодаря расположению каждой второй пластины к поворотом под углом 180° формируется канал. Уплотнения, которые крепятся к каждой пластине механически (Clip-on) или приклеиваются, обеспечивают надежную герметизацию канала от утечек наружу и смешения со второй рабочей средой, участвующей в теплообмене.

Пакет пластин равномерно зажимается между основной и прижимной плитами с помощью стяжных шпилек.

Уплотнения пластинчатого теплообменника Функе FP 300-25 подвергаются на протяжении своего срока службы обычному процессу термической усталости. Поэтому в зависимости от условий эксплуатации пакет пластин необходимо несколько раз подтягивать до достижения минимального размера.

Присоединения для подачи рабочих сред, участвующих в теплообмене, располагаются на основной плите, в случае многоходовых исполнений – на основной и прижимной плитах.

Наш ассортимент продукции включает одно- и многоходовые пластинчатые теплообменники с площадью теплообмена до 2000 м².
