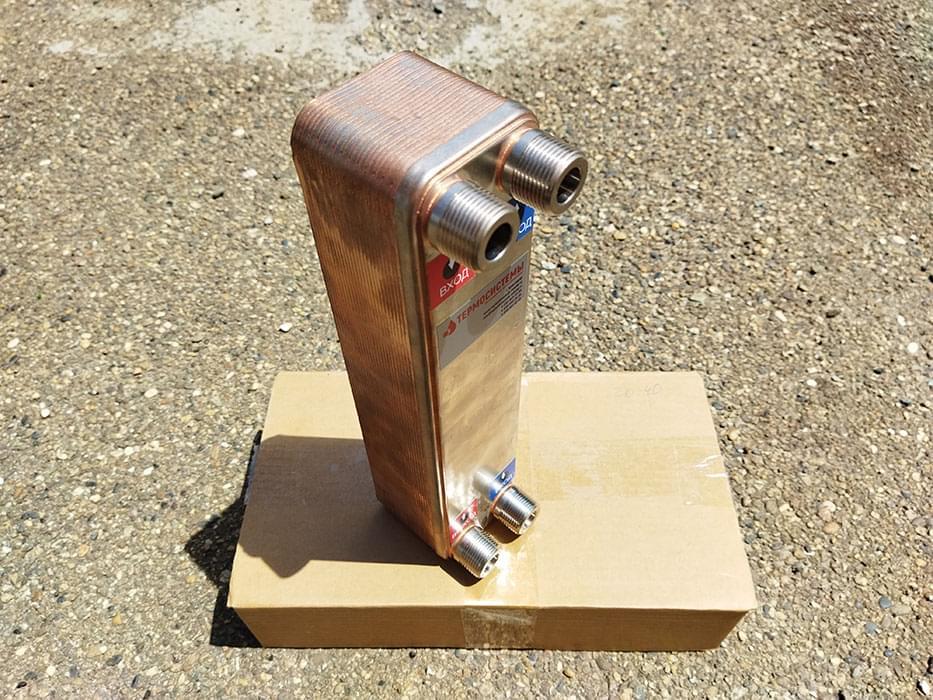

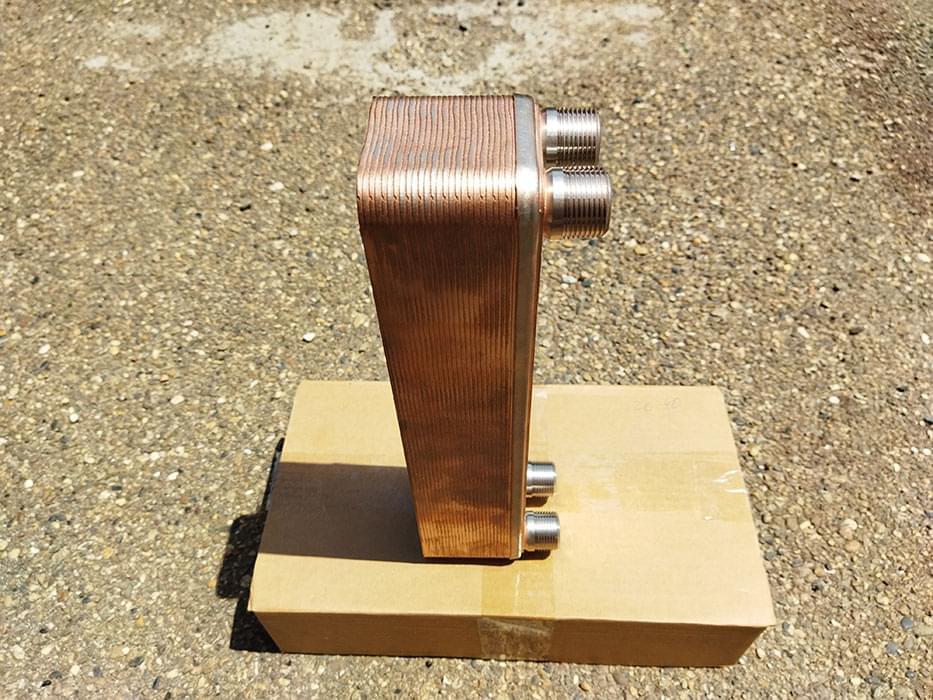

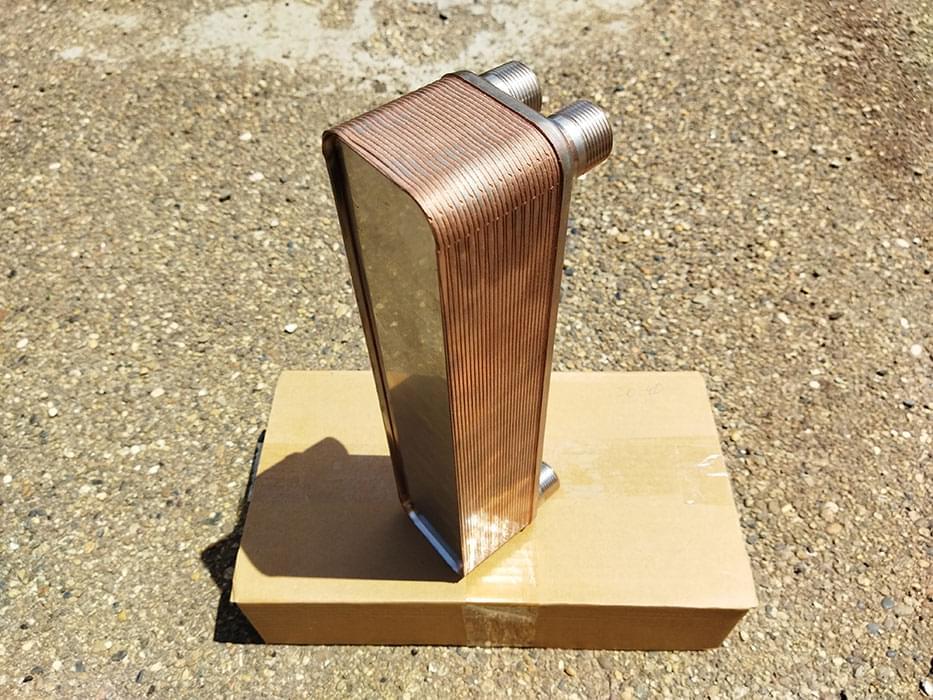

Паяный теплообменник ТТ20-20

Описание

Теплообменник ТТ20-20 представляет собой паяный пластинчатый аппарат, конструкция которого полностью выполнена из нержавеющей стали AISI316. Пластины сварены между собой при помощи медного припоя. Процесс производства полностью автоматизирован: применяются технологии лазерной сварки и резки, патрубки изготавливаются на станках с ЧПУ. Сырье для производства проходит проверку в независимой лаборатории и отвечает всем европейским стандартам качества. За счет этого достигается высокое качество готового изделия.
Теплообменники этой серии обладают высокими эксплуатационными характеристиками: Максимальное рабочее давление до 45 бар, максимальная рабочая температура - 200С. Все теплообменники проходят обязательную проверку давлением (опрессовка).
Компания "Термосистемы" занимается поставкой и сервисным обслуживанием теплообменников ТТ20 на территории России. У нас свой склад готовой продукции - более 4000 позиций в наличии. Теплообменники отгружаем на следующий день после оплаты. Мы даем Гарантию 3 Года на все оборудование. Вся продукция имеет необходимые сертификаты и документы, подтверждающие применение на территории России и таможенного союза.

Технические характеристики

Рабочая температура от:  –50 °С до +200 °С

Расчетное давление: от 30 бар до 45 бар

Присоединение: Ду20 (3/4) - наружная резьба (также возможны варианты патрубков с внутренней резьбой и под пайку)

Площадь теплообмена, м2: 0,43

Количество пластин: 20 шт.

Материалы пластин и корпуса: Нержавеющая сталь AISI 316

Срок эксплуатации: до 20 лет

Конструкция теплообменника
Материал

Теплообменники ТТ20-20 изготавливаются из нержавеющей стали - AISI316. В качестве припоя для пластин используется медь.

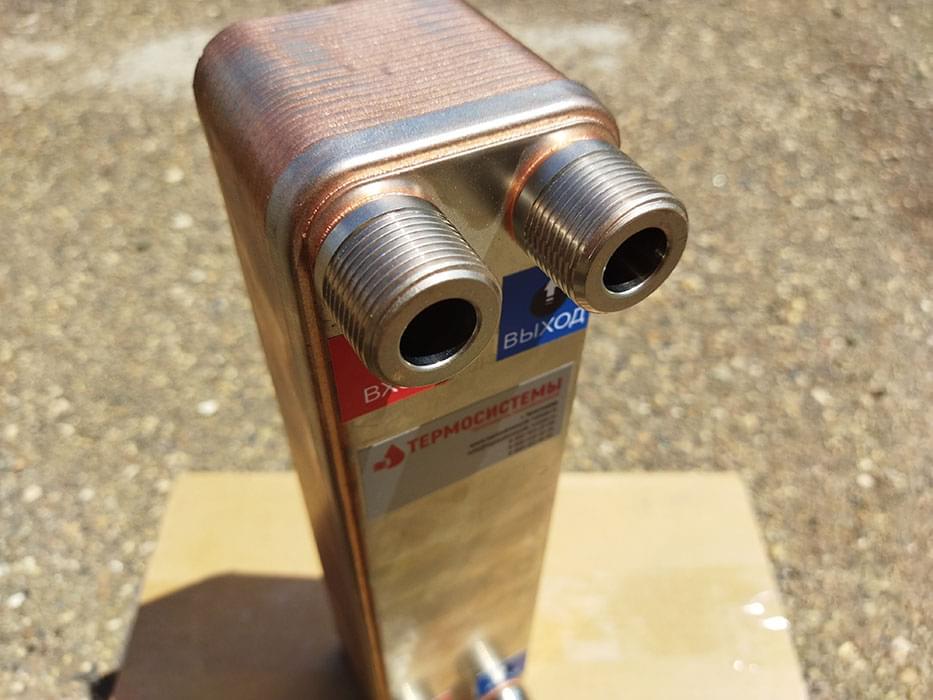

Патрубки

стандартные патрубки теплообменника это - наружная резьба Ду20 (3/4). При необходимости можно сделать внутреннюю резьбу или патрубки под пайку.

Примеры расчета цен на паяный теплообменник ТТ20-20
Майнинг
Теплый Пол
Отопление
Теплообменник для Майнинга
Цена теплообменника:
10 500 руб.

Паяный теплообменник - ТТ20-20

Мощность - 7 кВт.

Охлаждаемый контур (иммерсионная жидкость) - 65С/45C

Охладитель (Вода) - 15С/35C

Максимальное рабочее давление - 30 бар.

Максимальная рабочая температура - 200С

Количество пластин - 20 шт.

Патрубки - Ду20 (3/4)

Теплообменник для Теплого Пола
Цена теплообменника:
10 500 руб.

Паяный теплообменник - ТТ20-20

Мощность - 10 кВт.

Греющий контур (Вода) - 65С/45C

Нагреваемый контур (Вода) - 25С/35C

Максимальное рабочее давление - 30 бар.

Максимальная рабочая температура - 200С

Количество пластин - 20 шт.

Патрубки - Ду20 (3/4)

Теплообменник для Отопления
Цена теплообменника:
10 500 руб.

Паяный теплообменник - ТТ20-20

Мощность - 15 кВт.

Греющий контур (Вода) - 80С/60C

Нагреваемый контур (Вода) - 50С/70C

Максимальное рабочее давление - 30 бар.

Максимальная рабочая температура - 200С

Количество пластин - 20 шт.

Патрубки - Ду20 (3/4)

Что входит в комплект поставки:
Теплообменник (полностью готовый к эксплуатации)
Паспорт теплообменника
Инструкция по эксплуатации
Мы используем надёжную упаковку

При доставке оборудования нашим заказчикам, мы используем надежную упаковку. Она защищает груз от повреждений и воздействий окружающей среды.
Упаковка состоит из следующих составлящих:

  1. - Стрейч пленка
  2. - При необходимости груз упаковывается пенопластом или пузырьковой пленкой
  3. - Паллетный борт или деревянная обрешетка

Предложим оптимальные условия сотрудничества

Отзывы наших заказчиков: модель теплообменника ТТ20-20
Теплообменник для майнинга
Этот пример показывает насколько эффективно можно использовать побочное тепло от работающих асиков.
Теплообменник для системы отопления
Теплообменник для отопления гаража. Система отопления комбинированная: теплый пол и радиаторы.
