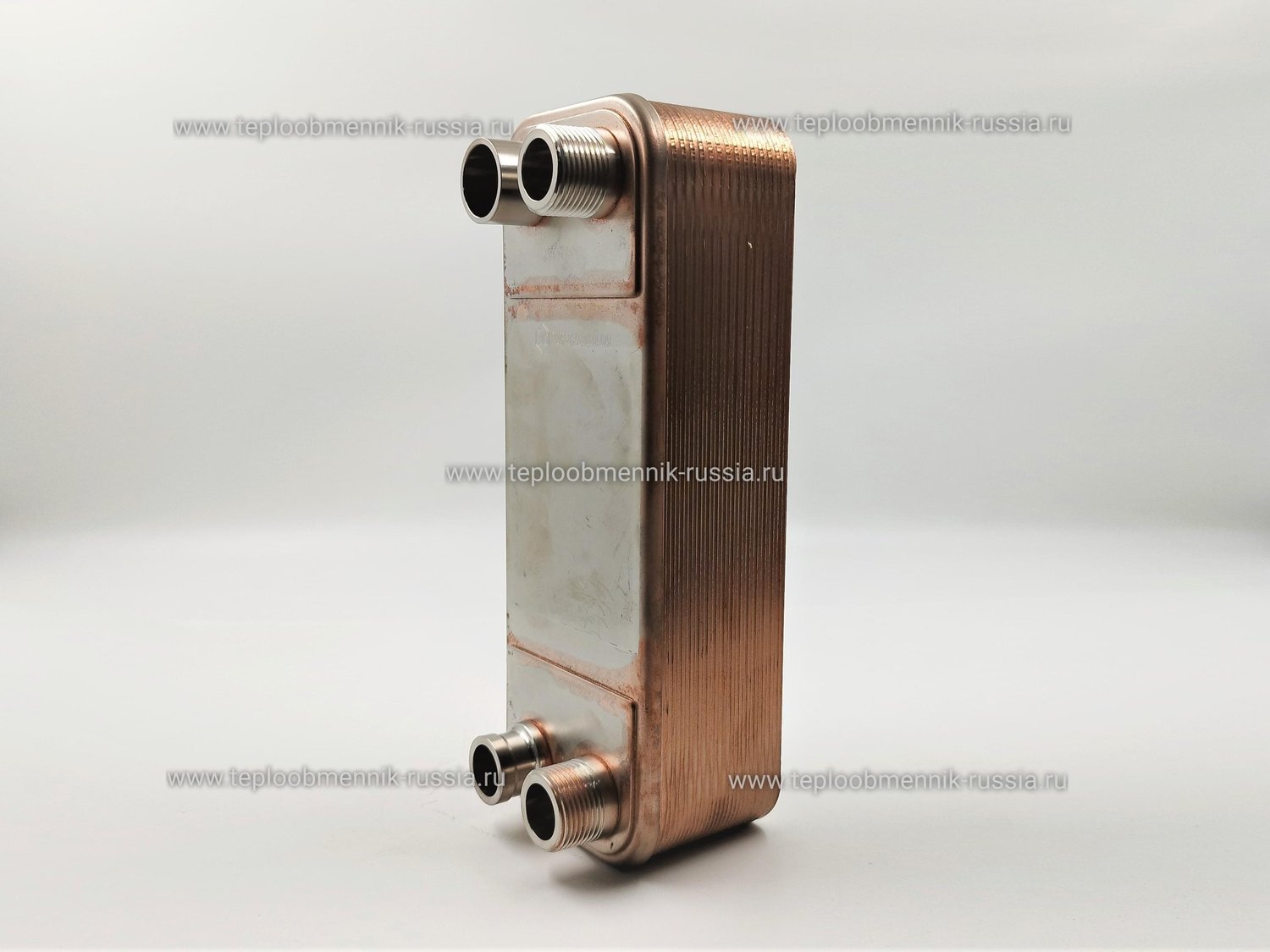

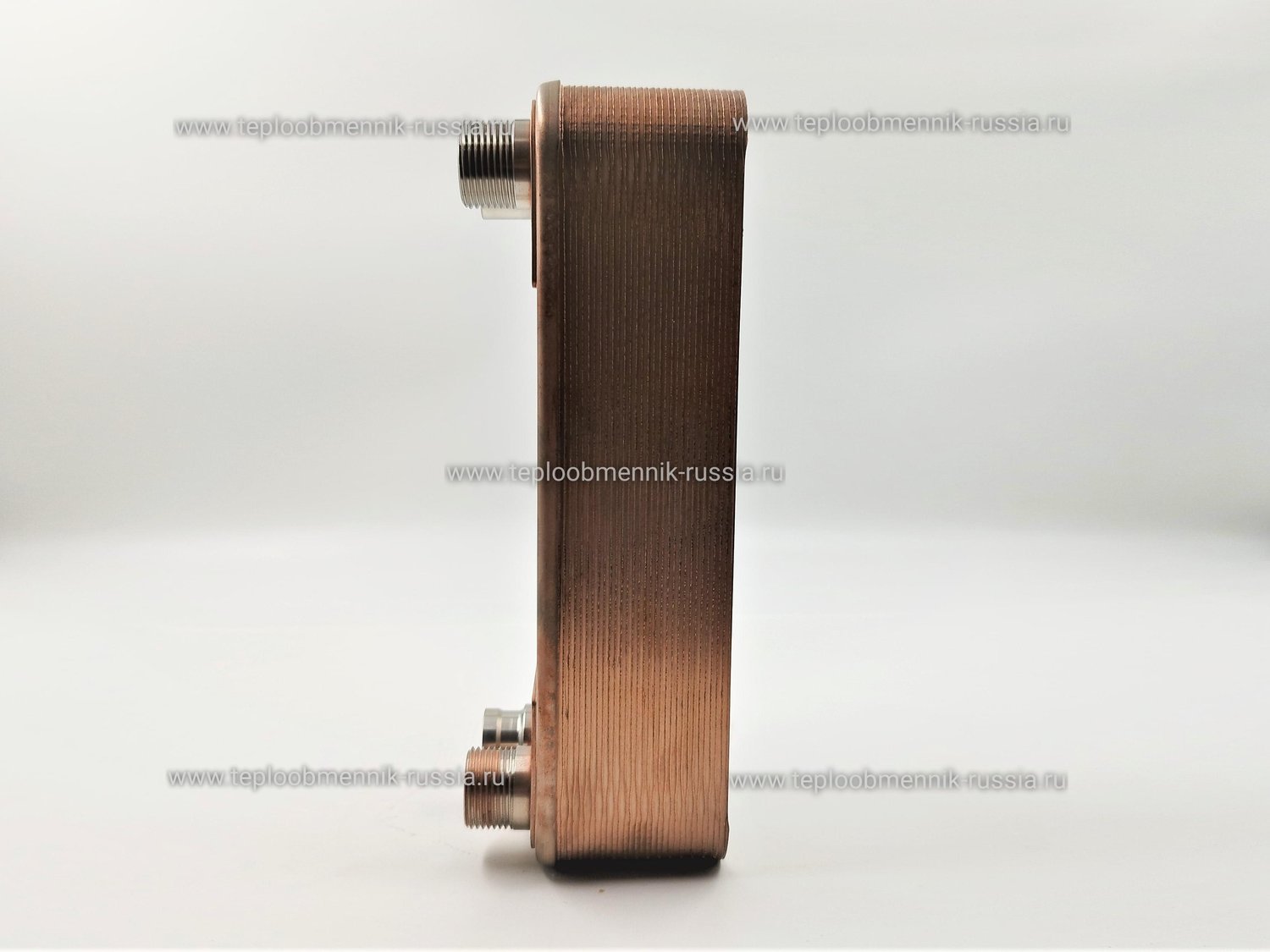

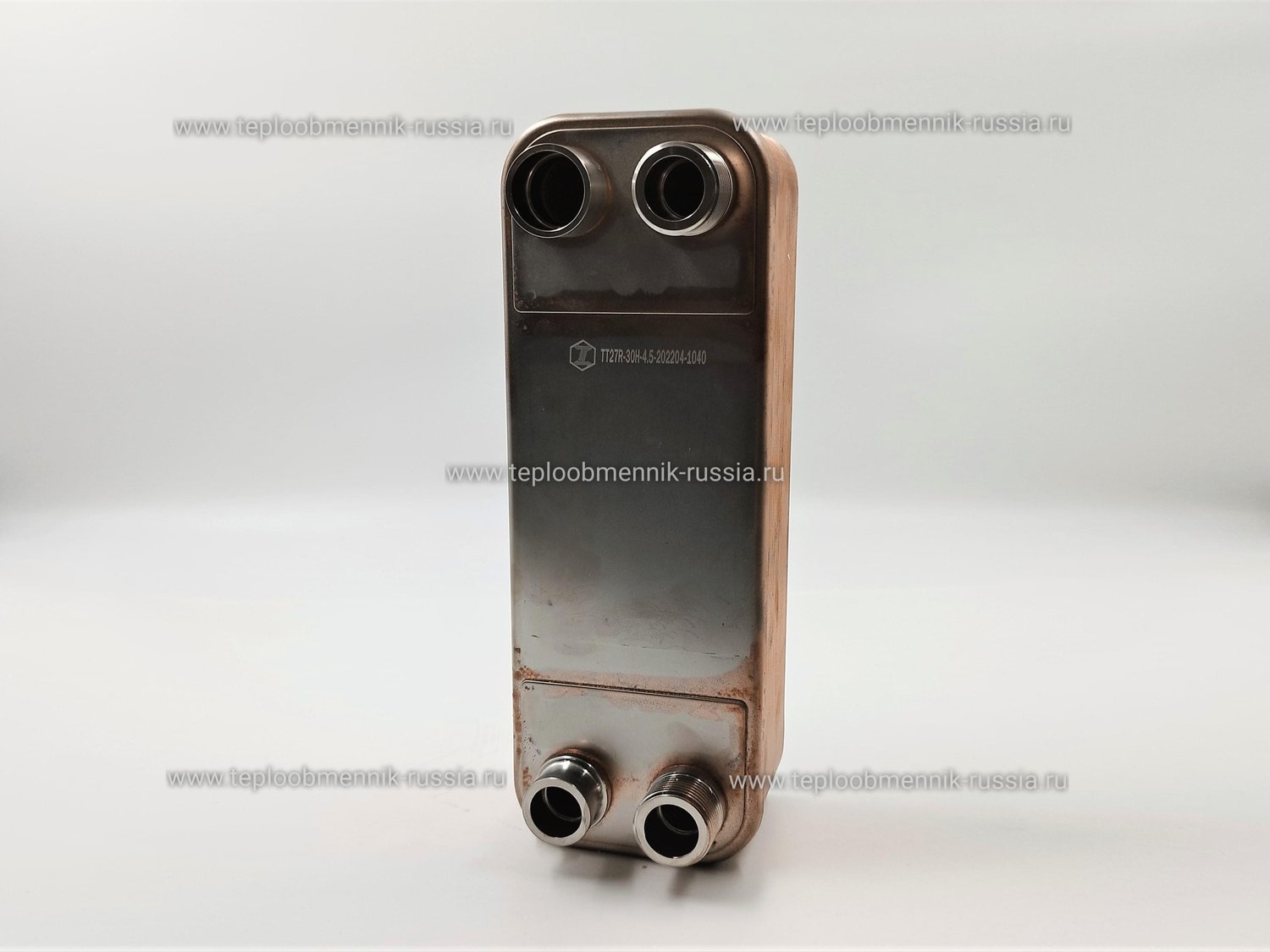

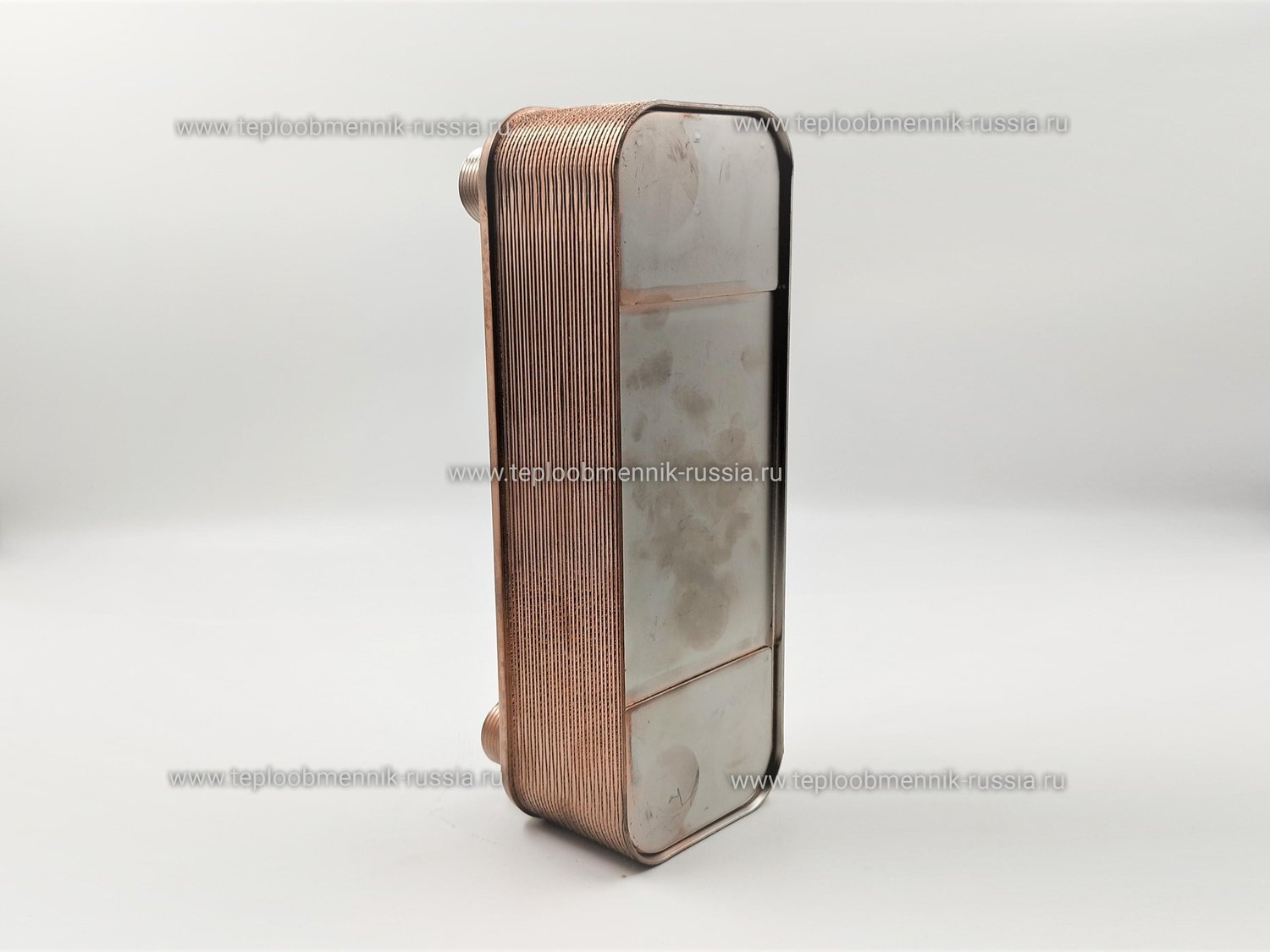

Паяный теплообменник ТТ27R-30 (для фреонов)

Описание

Теплообменник ТТ27R-30 представляет собой паяный пластинчатый аппарат предназначенный для работы с фреоновыми средами, конструкция которого полностью выполнена из нержавеющей стали AISI316 и AISI304. Пластины сварены между собой при помощи медного припоя. Процесс производства полностью автоматизирован: применяются технологии лазерной сварки и резки, патрубки изготавливаются на станках с ЧПУ. Сырье для производства проходит проверку в независимой лаборатории и отвечает всем европейским стандартам качества. За счет этого достигается высокое качество готового изделия. Теплообменники этой серии обладают высокими эксплуатационными характеристиками: Максимальное рабочее давление до 45 бар, максимальная рабочая температура - 225С. Все теплообменники проходят обязательную проверку давлением (опрессовка). Компания "Термосистемы" занимается поставкой и сервисным обслуживанием теплообменников ТТ27R-30 на территории России. У нас свой склад готовой продукции - более 4000 позиций в наличии. Теплообменники отгружаем на следующий день после оплаты. Мы даем Гарантию 3 Года на все оборудование. Вся продукция имеет необходимые сертификаты и документы, подтверждающие применение на территории России и таможенного союза.

Технические характеристики

Рабочая температура от:  –195 °С до +225 °С

Расчетное давление:  до 45 бар

Присоединение 1 контур: Ду 25 (1 ") - наружная резьба

Присоединение 2 контур (фреоновый): под пайку вн.диаметр 1 патрубка 22,3 мм, вн.диаметр 2 патрубка 28,7 мм

Площадь теплообмена, м2: 0,8

Количество пластин: 30 шт.

Материалы пластин: Нержавеющая сталь AISI 316

Материалы корпуса: Нержавеющая сталь AISI 304

Срок эксплуатации: до 20

Конструкция теплообменника
Материал

Теплообменники ТТ27R-30 изготавливаются из нержавеющей стали, пластины - AISI316, корпус и патрубки - AISI304. В качестве припоя для пластин используется медь.

Патрубки

Присоединение 1 контур: Ду 25 (1 ") - наружная резьба

Присоединение 2 контур (фреоновый): под пайку внутр. диаметр 1 патрубка 22,3 мм, внутр. диаметр 2 патрубка 28,7 мм

Примеры расчета цен на паяный теплообменник ТТ27R-30
В составе теплового насоса
В составе теплового насоса
Теплообменник в качестве конденсатора
Цена теплообменника:
23 500 руб.

Паяный теплообменник - ТТ27R-30

Мощность - 12 кВт.

Фреоновый контур (R410A) - темп. конденсации 50 С

Нагреваемый контур (вода) - 30 С/45 C

Рабочее давление - фреон 30,6 Бар/ вода 25 Бар

Максимальная рабочая температура - 225С

Присоединение 1 контур: Ду 25 (1 ") - наружная резьба

Присоединение 2 контур (фреоновый): под пайку диаметр 1 патрубка 22,3 мм, диаметр 2 патрубка 28,7 мм

Площадь теплообмена, м2: 0,8

Теплообменник в качестве испарителя
Цена теплообменника:
23 500 руб.

Паяный теплообменник - ТТ27R-30

Мощность - 10 кВт.

Фреоновый контур (R410A) - 2С /7C

Водяной контур - 12 С/7 C

Рабочее давление - фреон 8,5 Бар/ вода 25 Бар

Максимальная рабочая температура - 200С

Присоединение 1 контур: Ду 25 (1 ") - наружная резьба

Присоединение 2 контур (фреоновый): под пайку диаметр 1 патрубка 22,3 мм, диаметр 2 патрубка 28,7 мм

Площадь теплообмена, м2: 0,8

Что входит в комплект поставки:
Теплообменник (полностью готовый к эксплуатации)
Паспорт теплообменника
Транспортировочные заглушки на патрубки (4 шт.)
Инструкция по эксплуатации
Мы используем надёжную упаковку

При доставке оборудования нашим заказчикам, мы используем надежную упаковку. Она защищает груз от повреждений и воздействий окружающей среды.
Упаковка состоит из следующих составляющих:

  1. - Стрейч пленка
  2. - При необходимости груз упаковывается пенопластом или пузырьковой пленкой
  3. - Паллетный борт или деревянная обрешетка
