Видео-обзор объекта

Данные отгрузки

SN04-16

24 июля 2019
г. Таганрог

Получить расчёт за 15 минут Нужна консультация?

Для системы отопления жилого дома изготовили пластинчатый теплообменник. Теплообменник будет работать в связке с источником тепла (бытовой котел) и системой теплого пола. Для начала расчета определили отопительную нагрузку, учитывая общую площадь теплых полов 233 м2. На каждый 1м2 теплого пола идет 150Вт. тепловой нагрузки. В итоге получили, что теплообменник нужен мощностью 35 кВт. Котел подает греющий теплоноситель с температурой 90С. Внутренний теплоноситель нагревается в теплообменнике с 30С до 40С. Изготовили теплообменник за 1 день. Доставили оборудование заказчику транспортной компанией.

Цена теплообменника - 24 600 руб.

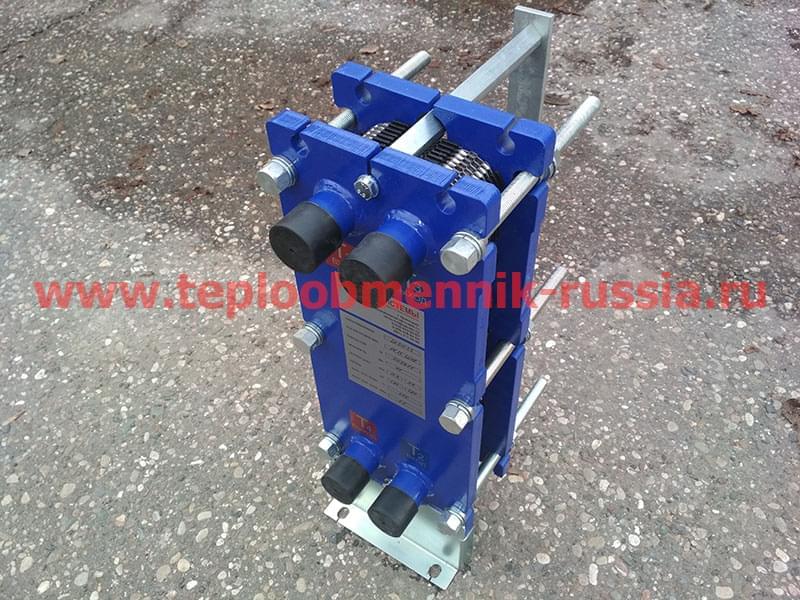

Пластинчатый теплообменник - модель SN04-16 (16 пластин)

Мощность - 35 кВт.

Греющий контур - 90С/70C

Нагреваемый контур - 30С/40C

Максимальное рабочее давление - 16 бар.

Максимальная рабочая температура - 160С (уплотнения EPDM); 190С (уплотнения Viton)

Максимальное количество пластин - 90 шт.

Патрубки - Ду25

Срок изготовления - 1 день

Доставка - транспортной компанией "СДЭК" в г. Таганрог - 2 дня
