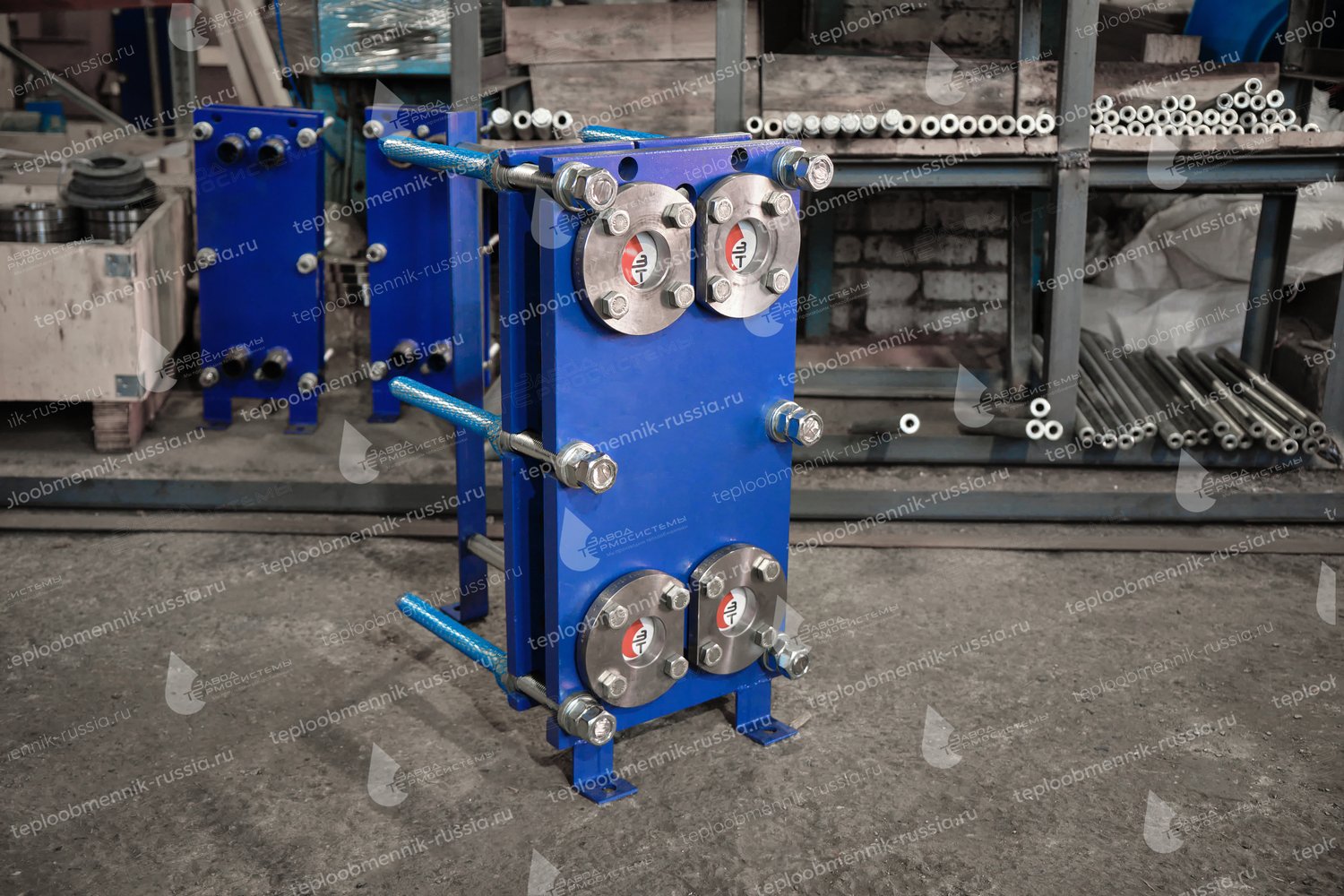

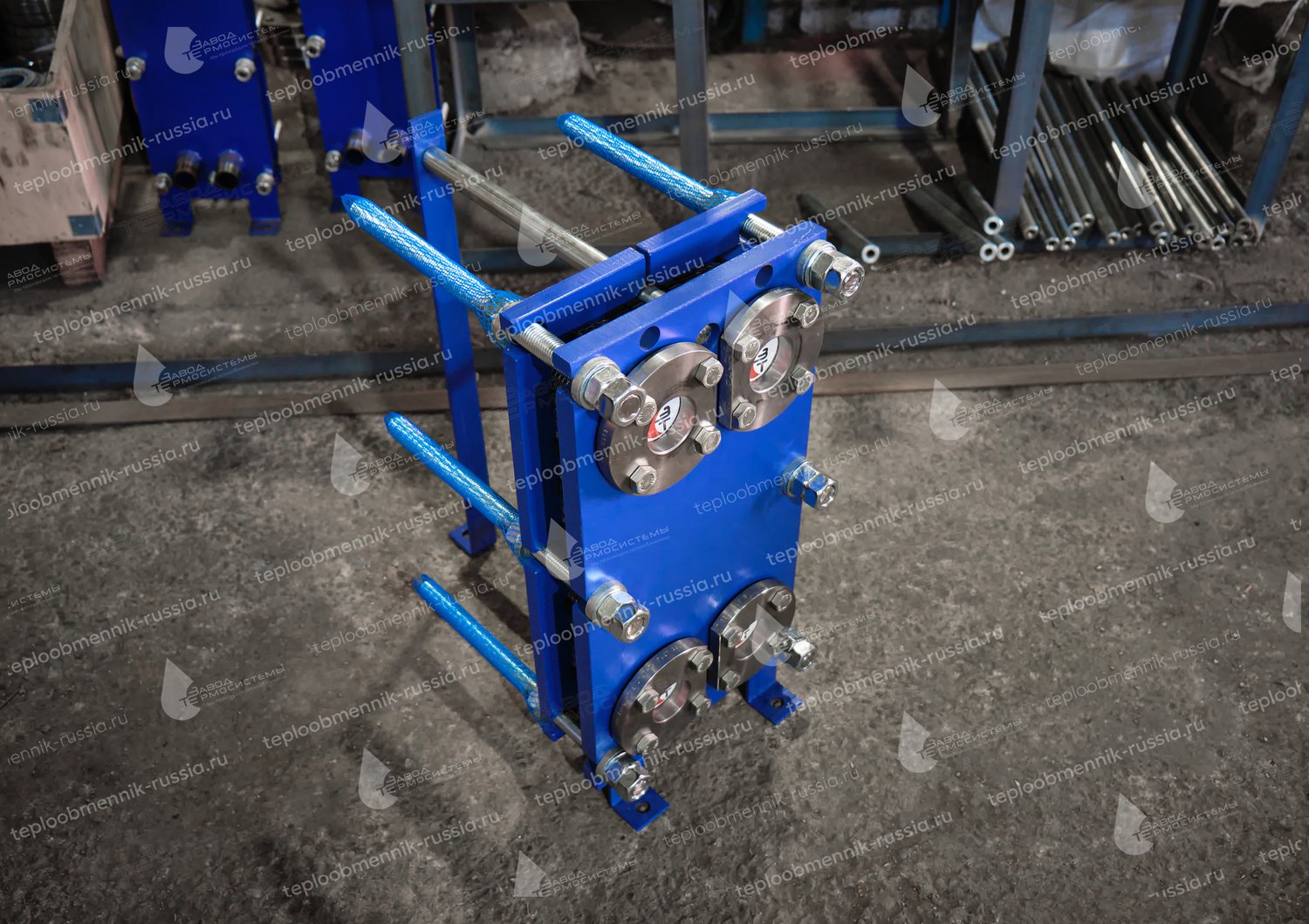

Теплообменник SN07

Описание

SN07 - Пластинчатый (разборный) теплообменник, который  производится компанией  "Термосистемы" в  г. Краснодар. Этот аппарат имеет оптимальное соотношение по цене и качеству. Это достигается за счет таких факторов как: Собственное производство, использование качественного отечественного сырья, современной системы управления предприятием.
Процесс производства максимально автоматизирован, для обработки корпусов применяются станки с числовым программным управлением, корпуса окрашиваются в промышленной покрасочной камере, сборка теплообменника идет с применением гидравлического оборудования.

Теплообменник проходит обязательную проверку качества, которая состоит из ряда операций: проверка давлением 23 бар (опрессовка), контроль затяжки стяжных шпилек, проверка сварных швов. Мы даем гарантию 3 года на все производимые теплообменные аппараты. Срок сборки данного теплообменника 1-2 дня. Вся продукция имеет необходимые сертификаты и документы, подтверждающие применение на территории России и таможенного союза.

Технические характеристики

Рабочая температура от:  –30 °С до +195 °С

Расчетное давление: 1,6 МПа (16 кгс/см2)

Присоединение: Фланцы Ду50 (дополнительно изготавливаются с фитингами под приварку)

Площадь одной пластины, м2: 0,08

Допустимое количество пластин: 5-90 шт.

Площадь теплообмена, макс., м2: 7,96 м2

Материалы пластин: AISI 316, SMO 254, Titan, Hastelloy C-276

Срок эксплуатации: до 20 лет

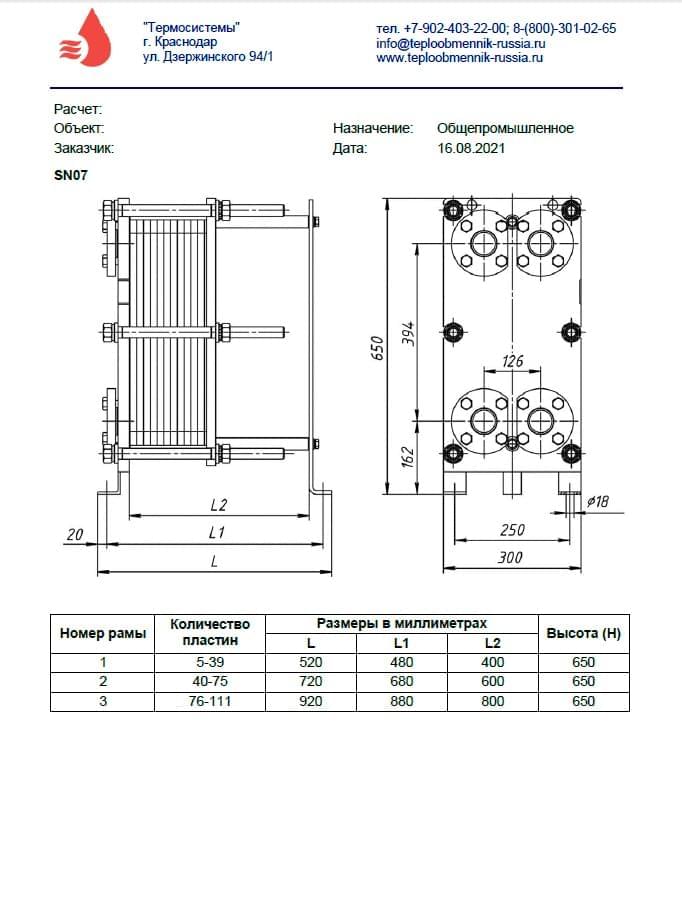

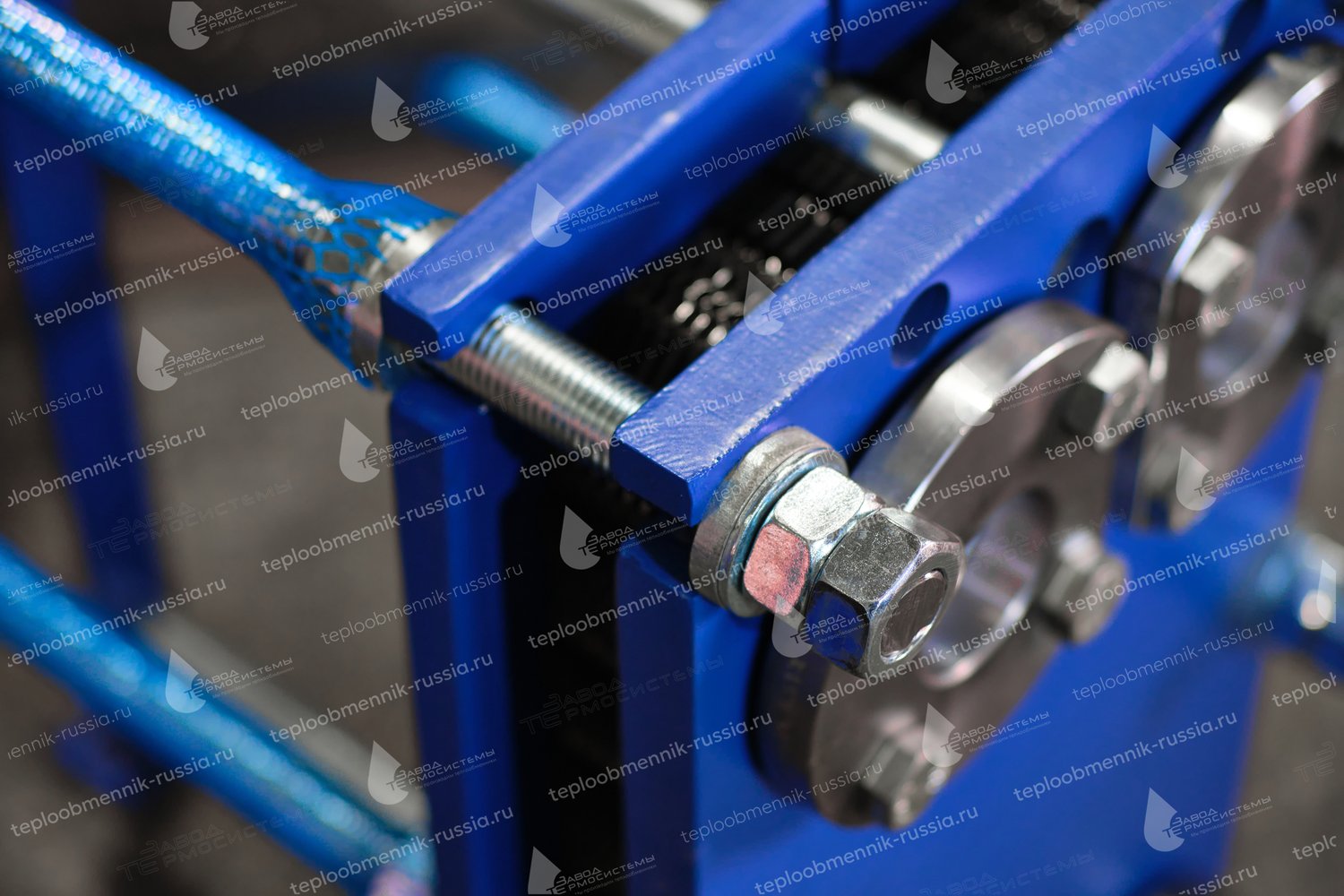

Конструкция теплообменника
Толщина корпуса

Корпус изготавливается из стали марки - 09Г2С. Толщина опорной плиты - 25 мм., и прижимной плиты - 20 мм.

Материал пластин

Пластины для теплообменника SN07 изготавливаются из нержавеющей стали AISI316 и титана.

Материал уплотнений

Уплотнения имеют клипсовое (безклеевое) крепление к пластине. Материал уплотнений: EPDM, NBR, Viton

Патрубки

Патрубки изготавливаются в двух вариантах: фланцы и под приварку. Диаметр патрубков Ду50 (2)

Примеры расчета цен на пластинчатый теплообменник SN07
Нагрев Бассейна
Теплый Пол
Охлаждение воды

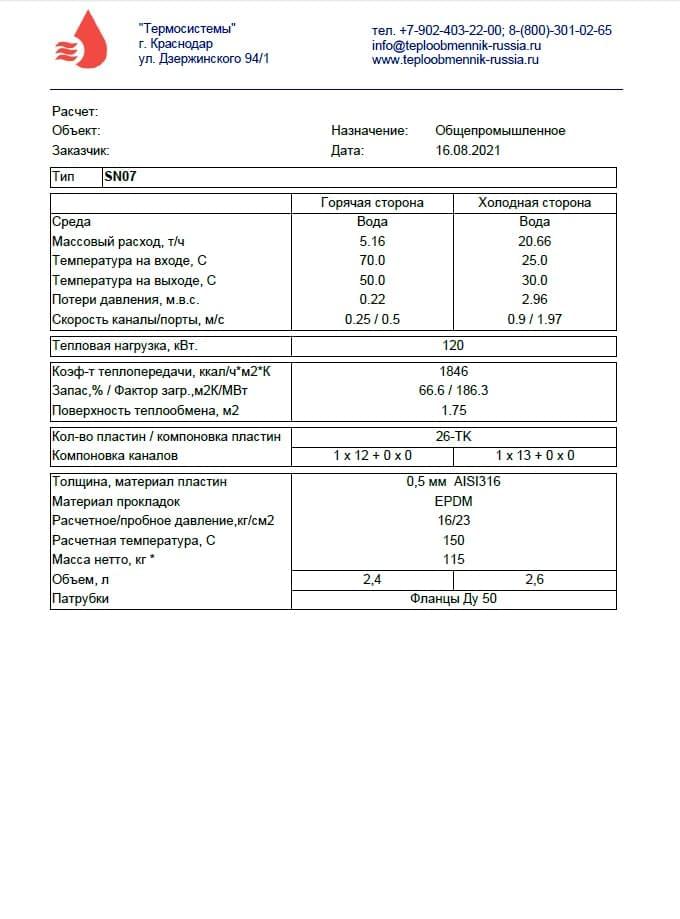

Теплообменник для нагрева Бассейна
Цена теплообменника:
65 300 руб.

Пластинчатый теплообменник - SN07-26

Мощность - 120 кВт.

Греющий контур - 70С/50C

Нагреваемый контур - 25С/30C

Максимальное рабочее давление - 16 бар.

Максимальная рабочая температура - 160С (уплотнения EPDM)

Количество пластин - 26 шт.

Патрубки - Ду50

Теплообменник для Теплого пола
Цена теплообменника:
59 800 руб.

Пластинчатый теплообменник - SN07-20

Мощность - 80 кВт.

Греющий контур - 70С/50C

Нагреваемый контур - 25С/30C (пропилен гликоль 30%)

Максимальное рабочее давление - 16 бар.

Максимальная рабочая температура - 160С (уплотнения EPDM)

Количество пластин - 20 шт.

Патрубки - Ду50

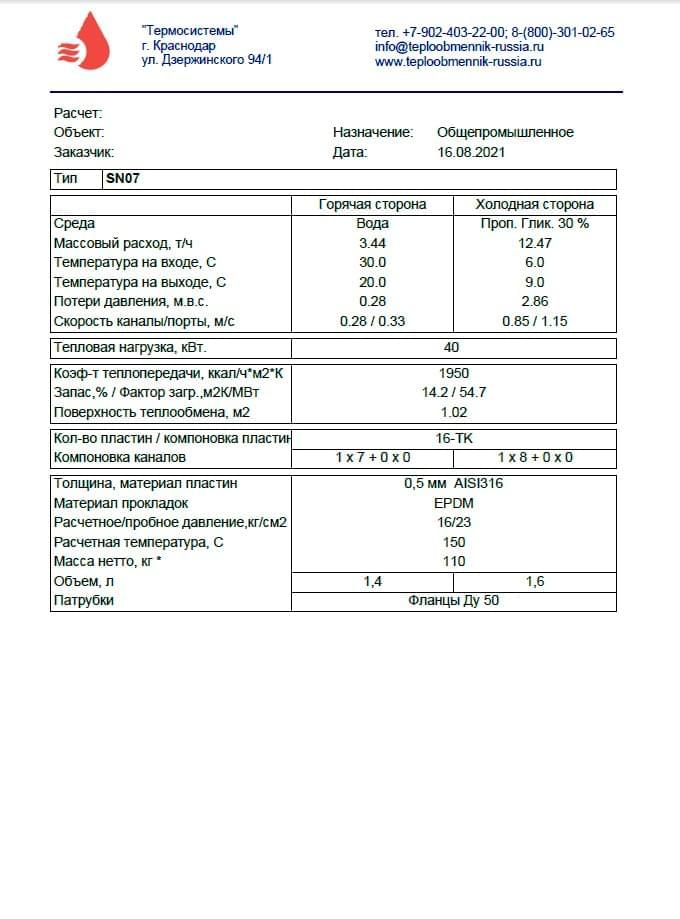

Охлаждение воды в технологическом цикле
Цена теплообменника:
56 400 руб.

Пластинчатый теплообменник - SN07-16

Мощность - 40 кВт.

Охлаждаемый контур - 30С/20C

Охладитель - 6С/9C (пропилен гликоль 30%)

Максимальное рабочее давление - 16 бар.

Максимальная рабочая температура - 160С (уплотнения EPDM)

Количество пластин - 16 шт.

Патрубки - Ду50

Что входит в комплект поставки:
Теплообменник (полностью готовый к эксплуатации)
Инструкция по эксплуатации
Паспорт теплообменника
Ответные фланцы и паронитовые прокладки (для моделей, где они предусмотрены конструкцией теплообменника)
ЗИП - комплектующие к теплообменнику
В качестве запасных комплектующих к пластинчатому теплообменнику SN07 мы поставляем: теплообменные пластины и уплотнения (прокладки). Эти позиции всегда есть в наличии на нашем складе. Подберем для любых целей - ремонт, промывка или увеличение мощности теплообменника!
Пластины
Теплообменные пластины изготавливаются методом холодной штамповки, с применением пресса усилием до 5 000 тонн. Материал пластин: нержавеющая сталь AISI316 и титан. Титан применяется для работы с агрессивными средами. Толщина пластин - 0.5 мм.
Уплотнения
Уплотнения для пластинчатого теплообменника SN07 изготавливаются из следующих материалов: EPDM - максимальная рабочая температура 150С, NBR - максимальная рабочая температура 120С, Viton - максимальная рабочая температура до 190С.
Мы используем надёжную упаковку

При доставке оборудования нашим заказчикам, мы используем надежную упаковку. Она защищает груз от повреждений и воздействий окружающей среды.
Упаковка состоит из следующих составлящих:

  1. - Стрейч пленка
  2. - При необходимости груз упаковывается пенопластом или пузырьковой пленкой
  3. - Паллетный борт или деревянная обрешетка
