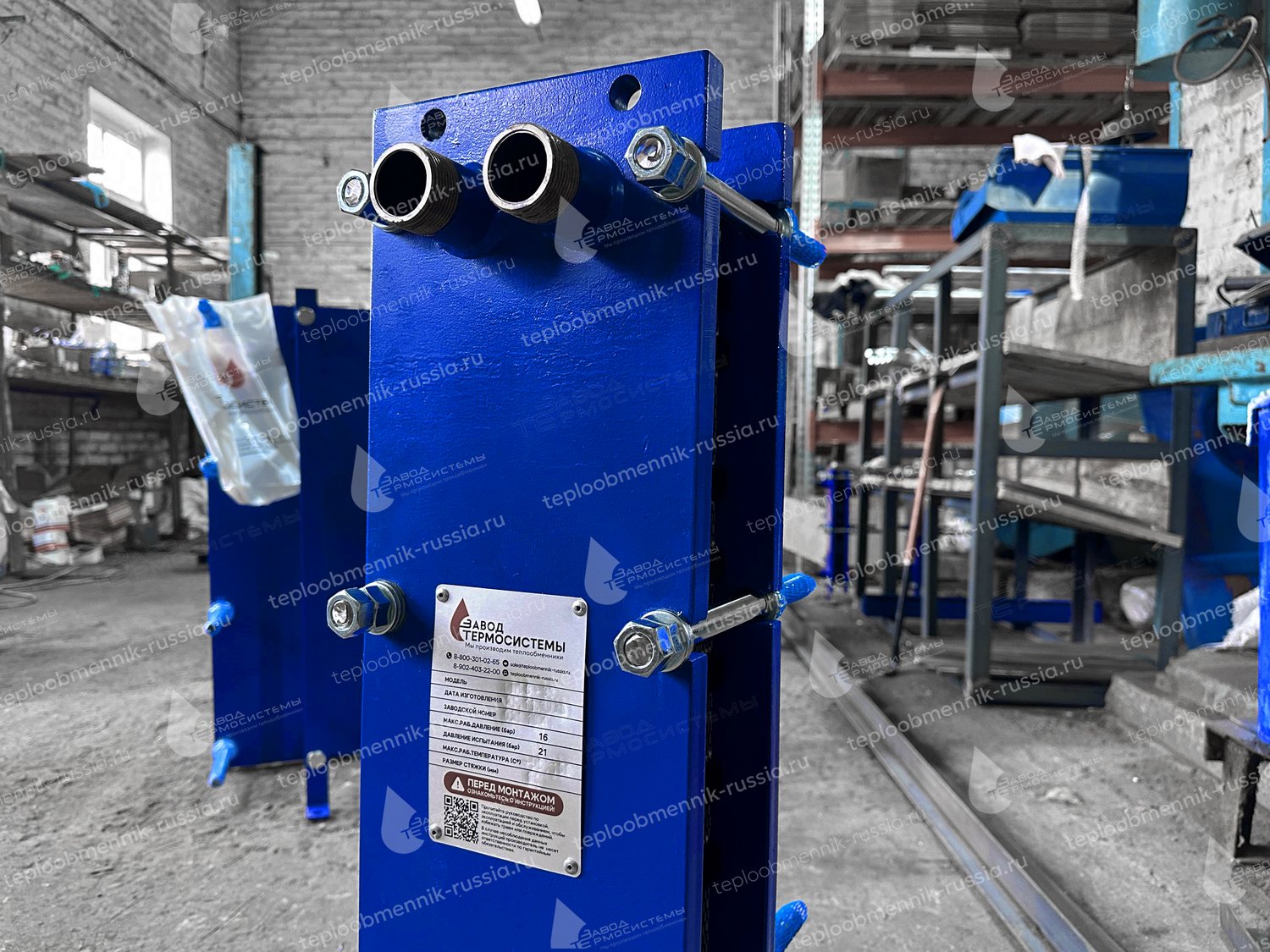

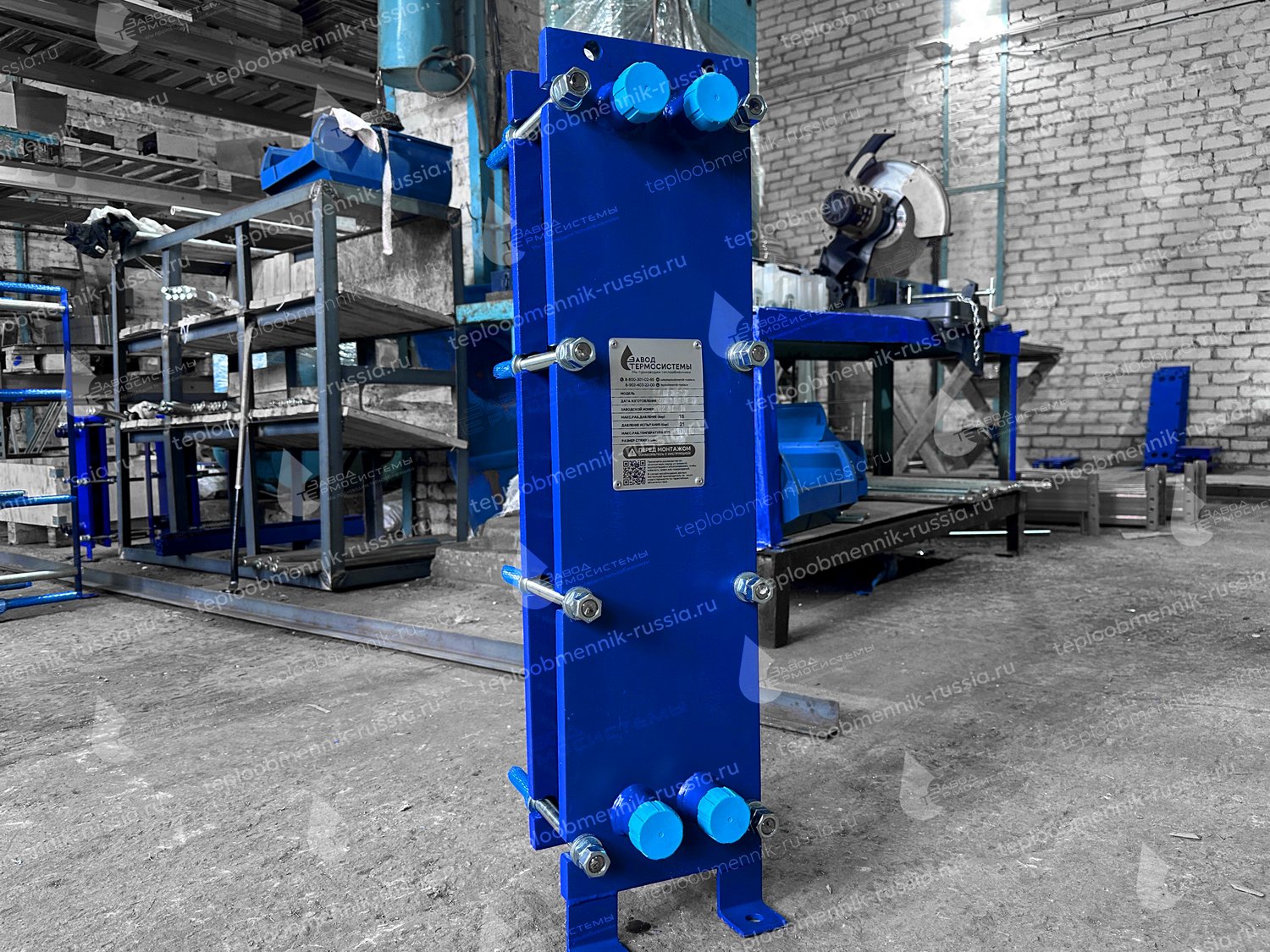

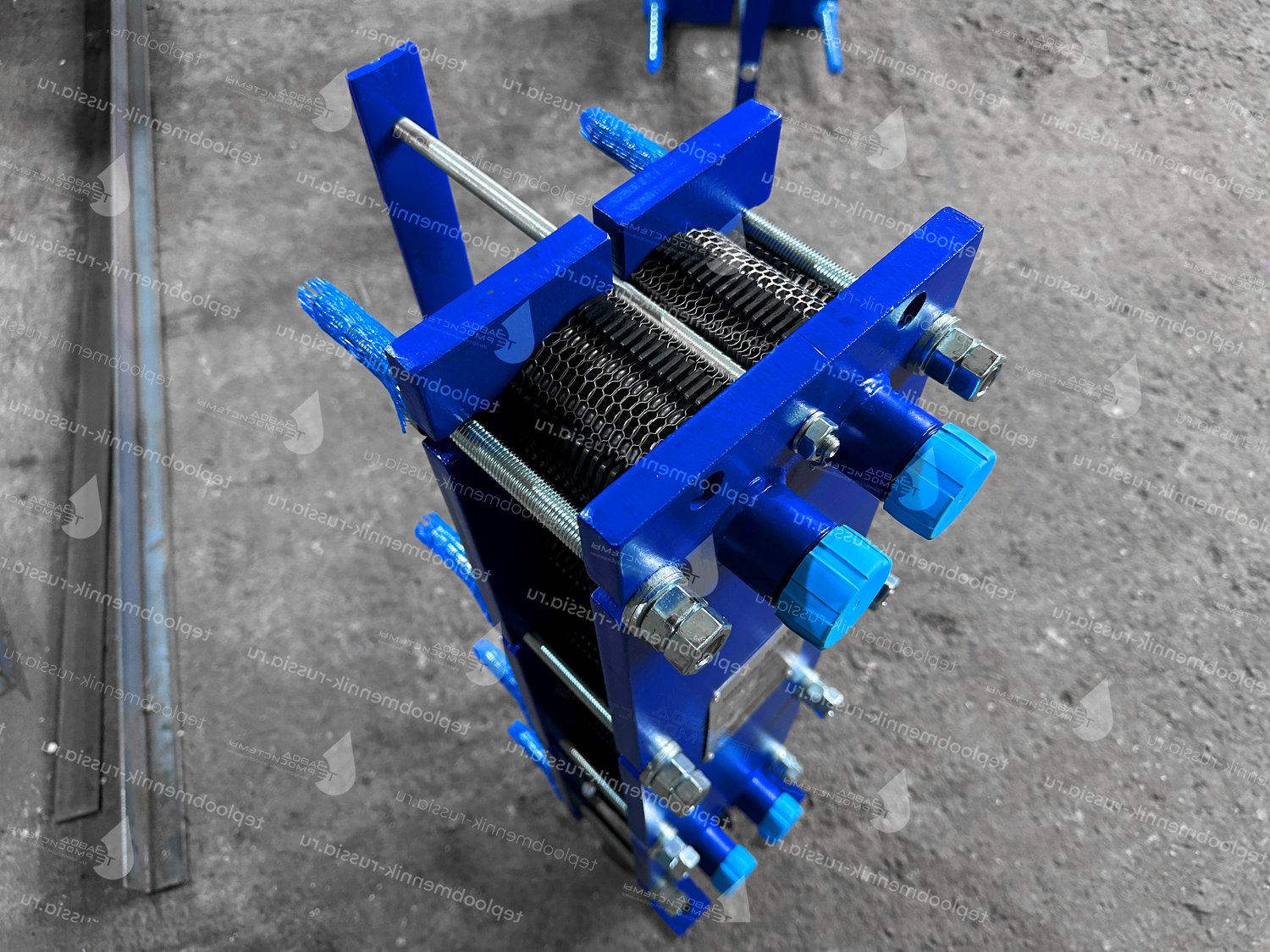

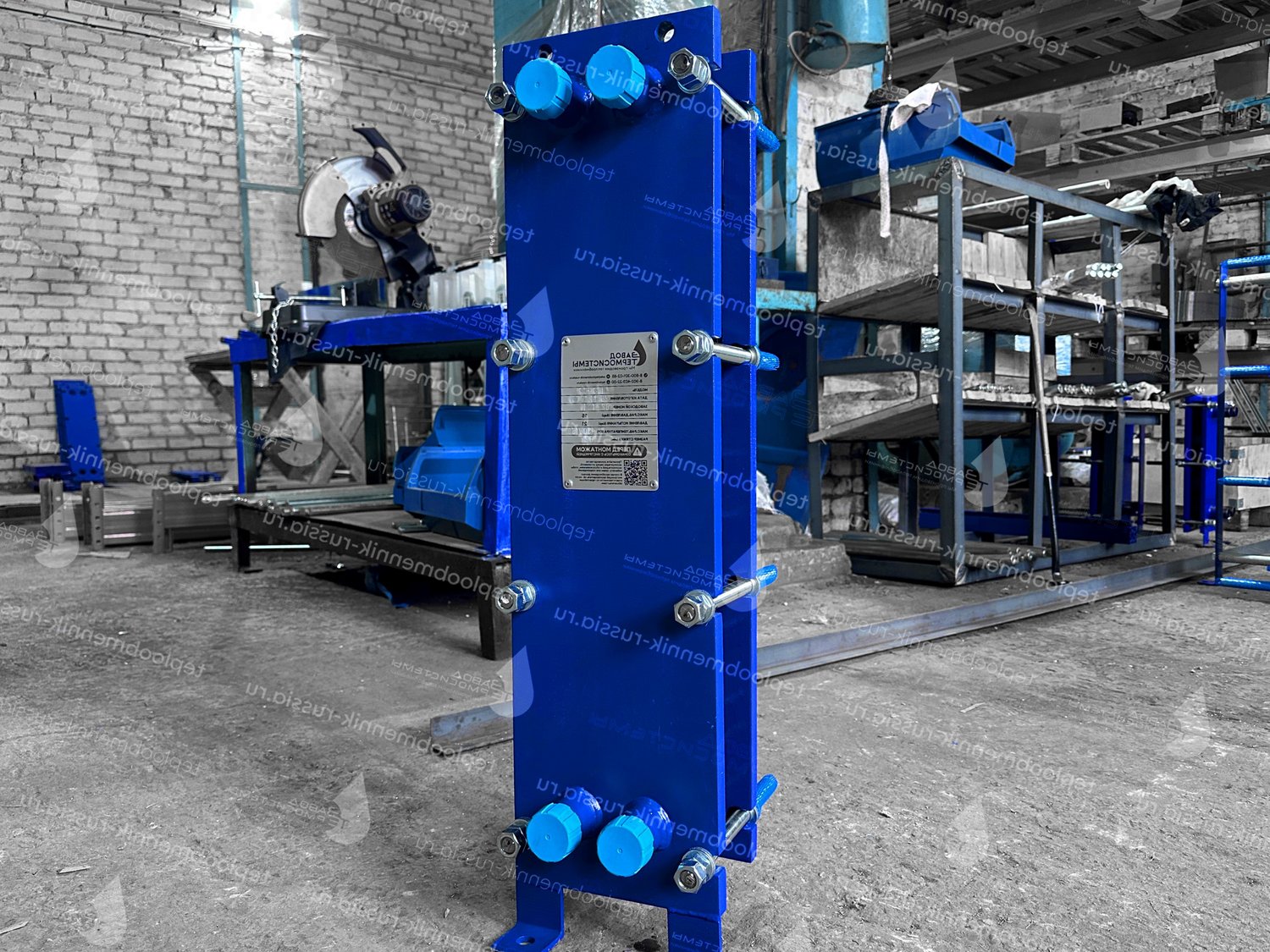

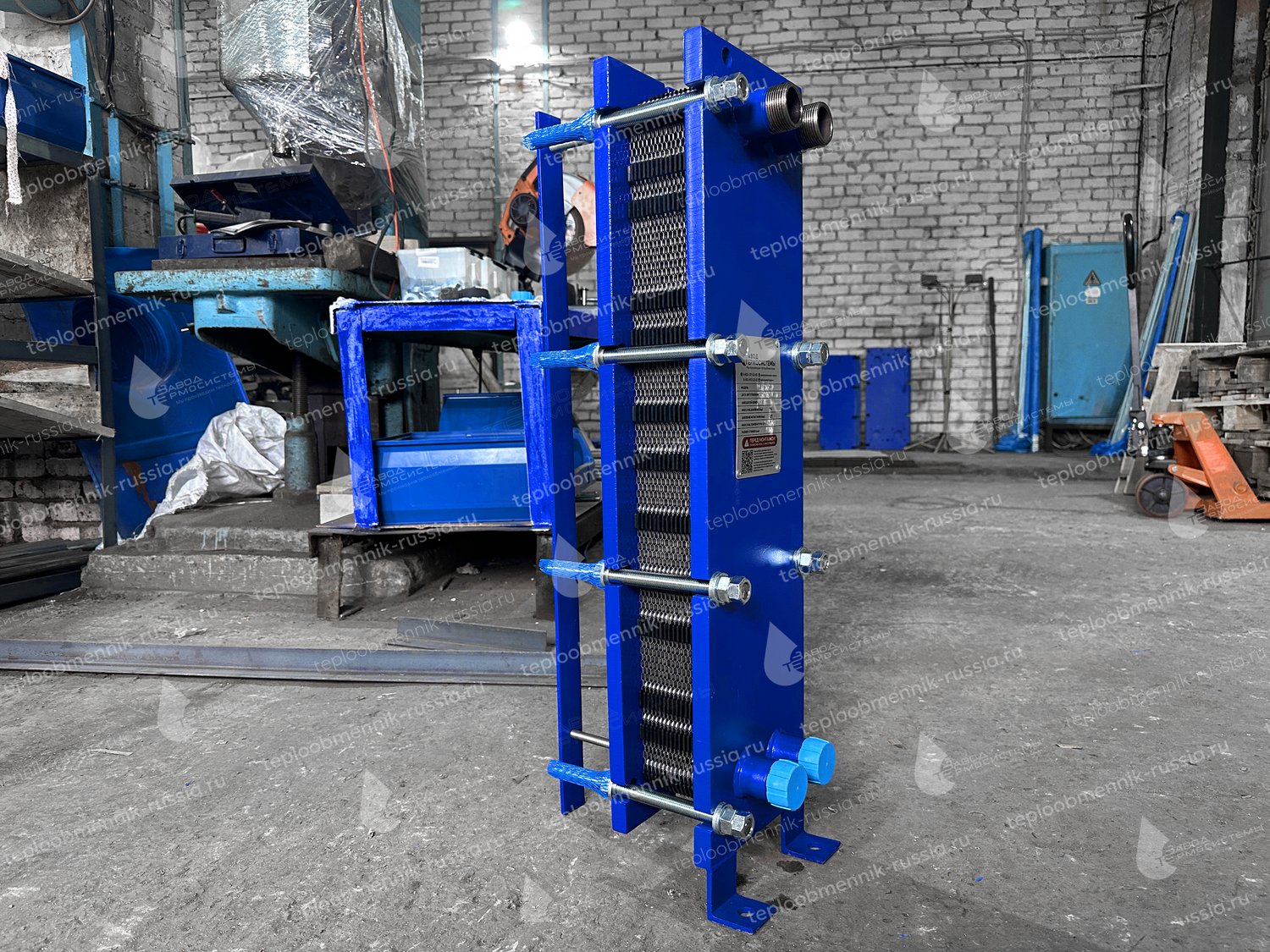

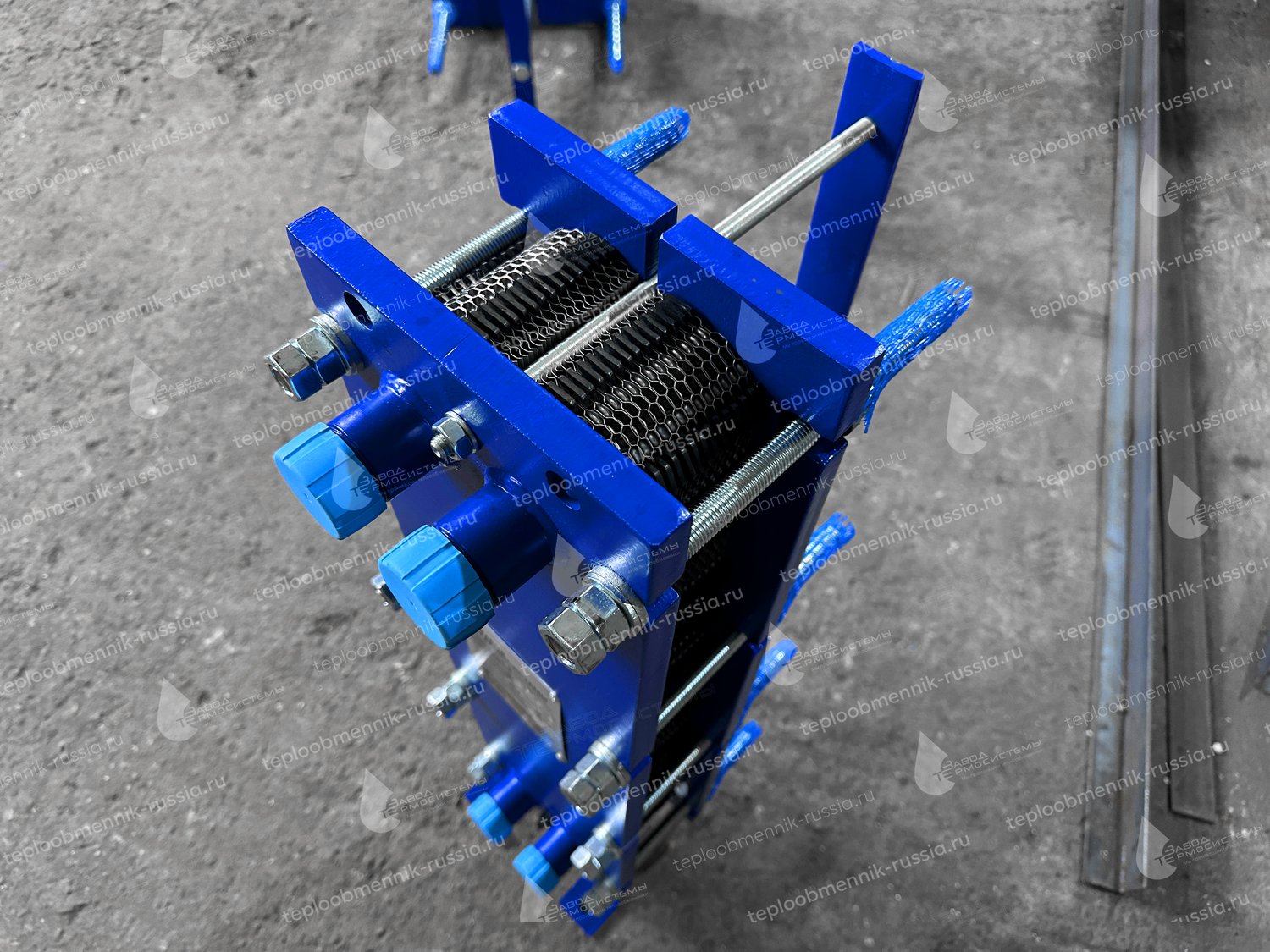

Теплообменник SN08

Описание

SN08 - Пластинчатый (разборный) теплообменник, который  производится компанией  "Термосистемы" в  г. Краснодар. Этот аппарат имеет оптимальное соотношение по цене и качеству. Это достигается за счет таких факторов как: Собственное производство, использование качественного отечественного сырья, современной системы управления предприятием.
Процесс производства максимально автоматизирован, для обработки корпусов применяются станки с числовым программным управлением, корпуса окрашиваются в промышленной покрасочной камере, сборка теплообменника идет с применением гидравлического оборудования.

Теплообменник проходит обязательную проверку качества, которая состоит из ряда операций: проверка давлением 23 бар (опрессовка), контроль затяжки стяжных шпилек, проверка сварных швов. Мы даем гарантию 3 года на все производимые теплообменные аппараты. Срок сборки данного теплообменника 1-2 дня. Вся продукция имеет необходимые сертификаты и документы, подтверждающие применение на территории России и таможенного союза.

Технические характеристики

Рабочая температура от:  –30 °С до +195 °С

Расчетное давление: 1,0 МПа (10 кгс/см2) и 1,6 МПа (16 кгс/см2)

Присоединение: Наружная резьба Ду32 (дополнительно изготавливаются с фитингами под приварку)

Площадь одной пластины, м2: 0,08

Допустимое количество пластин: 5-90 шт.

Площадь теплообмена, макс., м2: 7,39

Материалы пластин: AISI 316, SMO 254, Titan, Hastelloy C-276

Материалы уплотнений: EPDM, NBR, Viton

Срок эксплуатации: до 20 лет

Конструкция теплообменника
Толщина корпуса

Корпус изготавливается из стали марки - 09Г2С. Толщина опорной и прижимной плит - 20 мм.

Материал пластин

Пластины для теплообменника SN08 изготавливаются из нержавеющей стали AISI316 и титана.

Материал уплотнений

Уплотнения имеют клипсовое (безклеевое) крепление к пластине. Материал уплотнений: EPDM, NBR, Viton

Патрубки

Патрубки изготавливаются в двух вариантах: наружная резьба и под приварку. Диаметр патрубков Ду32 (1 1/4)

Примеры расчета цен на пластинчатый теплообменник SN08
Отопление
ГВС
Майнинг
Теплообменник для системы отопления
Цена теплообменника:
51 400 руб.

Пластинчатый теплообменник - SN08

Мощность - 80 кВт.

Греющий контур - 90С/70C

Нагреваемый контур - 60С/80C

Максимальное рабочее давление - 16 бар.

Максимальная рабочая температура - 160С (уплотнения EPDM)

Максимальное количество пластин - 90 шт.

Патрубки - Ду32

Теплообменник для системы ГВС
Цена теплообменника:
38 800 руб.

Пластинчатый теплообменник - SN08

Мощность - 38 кВт.

Греющий контур - 70С/40C

Нагреваемый контур - 5С/60C

Максимальное рабочее давление - 16 бар.

Максимальная рабочая температура - 160С (уплотнения EPDM)

Максимальное количество пластин - 90 шт.

Патрубки - Ду32

Теплообменник для охлаждения иммерсионной жидкости
Цена теплообменника:
47 600 руб.

Пластинчатый теплообменник - SN08

Мощность - 25 кВт.

Охлаждаемый контур (иммерсионная жидкость) - 75С/45C

Охладитель (вода) - 20С/40C

Максимальное рабочее давление - 16 бар.

Максимальная рабочая температура - 160С (уплотнения EPDM)

Максимальное количество пластин - 90 шт.

Патрубки - Ду32

Что входит в комплект поставки:
Теплообменник (полностью готовый к эксплуатации)
Паспорт теплообменника
Инструкция по эксплуатации
Ответные фланцы и паронитовые прокладки (для моделей, где они предусмотрены конструкцией теплообменника)
ЗИП - комплектующие к теплообменнику
В качестве запасных комплектующих к пластинчатому теплообменнику SN08 мы поставляем: теплообменные пластины и уплотнения (прокладки). Эти позиции всегда есть в наличии на нашем складе. Подберем для любых целей - ремонт, промывка или увеличение мощности теплообменника!
Пластины
Теплообменные пластины изготавливаются методом холодной штамповки, с применением пресса усилием до 5 000 тонн. Материал пластин: нержавеющая сталь AISI316 и титан. Титан применяется для работы с агрессивными средами. Толщина пластин - 0.5 мм.
Уплотнения
Уплотнения для пластинчатого теплообменника SN08 изготавливаются из следующих материалов: EPDM - максимальная рабочая температура 150С, NBR - максимальная рабочая температура 120С, Viton - максимальная рабочая температура до 190С.
Мы используем надёжную упаковку

При доставке оборудования нашим заказчикам, мы используем надежную упаковку. Она защищает груз от повреждений и воздействий окружающей среды.
Упаковка состоит из следующих составлящих:

  1. - Стрейч пленка
  2. - При необходимости груз упаковывается пенопластом или пузырьковой пленкой
  3. - Паллетный борт или деревянная обрешетка

Предложим оптимальные условия сотрудничества

Отзывы наших заказчиков: модель теплообменника SN08
Теплообменник SN08 для системы ГВС - отзыв заказчика
Изготовили пластинчатый теплообменник для системы ГВС. Мощность теплообменника - 100 кВт. Срок сборки - 1 день. Оборудование доставили в г. Горячий Ключ транспортной компанией.
Теплообменник SN08 для отопления (40 кВт.) - отзыв заказчика
Изготовили пластинчатый теплообменник для системы отопления. Заказчик из г. Москвы. Мощность аппарата - 40 кВт. Модель SN08-14. Срок изготовления - 1 день.
Пластинчатые теплообменники SN08 для системы ГВС - отзыв заказчика
Изготовили 4 шт. пластинчатых теплообменника для системы горячего водоснабжения (ГВС). Заказчик - "Тепловые сети г. Боровичей". Оборудование установлено в тепловых пунктах жилых домов. Срок изготовления - 1 день.
