Теплообменник SN08-42 - 207 кВт трехсредный для двухступенчатого охлаждения сусла. Отгрузка.

06 февраля 2024

Описание объекта

Технические характеристики

Изготовление и доставка

Теплообменник SN08-42 - 207 кВт трех средный для двухступенчатого охлаждения сусла. Отгрузка.

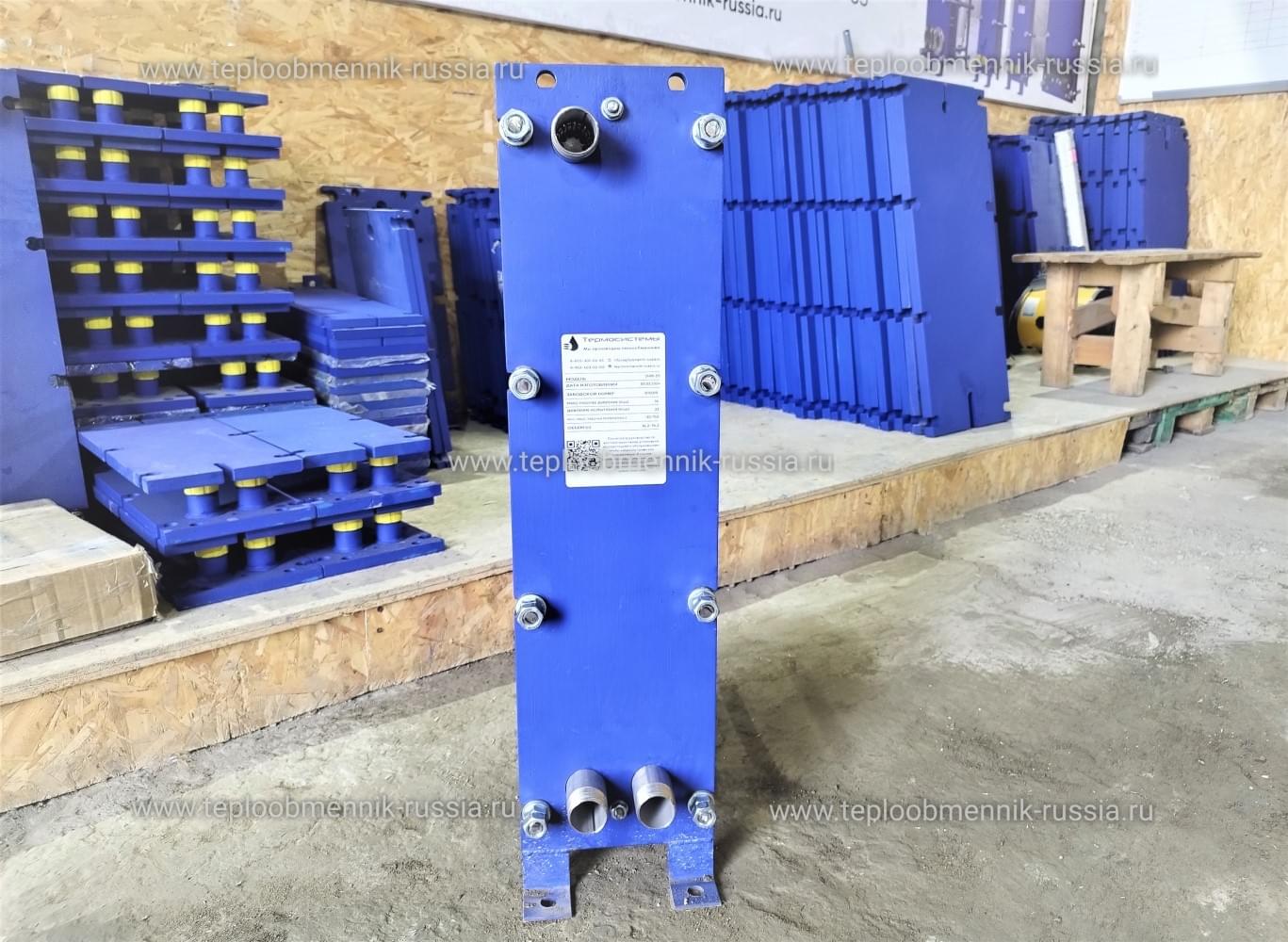

Пластинчатый разборный теплообменник SN08-42 - 207 кВт трехсредный для двухступенчатого охлаждения сусла - видео перед отгрузкой заказчику в г. Майкоп.

Аппарат обладает следующими характеристиками:

1. Тепловая нагрузка (совокупная) 207 кВт

2. Горячая сторона. Сусло. - первая ступень Вход: 98С, Выход: 30С - вторая ступень Вход: 30С, Выход: 16С

3. Холодная сторона - первая ступень (Вода) Вход: 10С, Выход: 51С - вторая ступень (Проп.глик 25%) Вход: -4,5С, Выход: 9С

4. Патрубки: Ду32 , н/р, нержавеющая сталь

5. Поверхность теплообмена (3,19м2) - 42 пластины

По данным параметрам был произведен расчет теплообменника. Изготовление аппарата заняло 1 день.

Если вам необходим подбор теплообменника или его комплектующих

Наши специалисты всегда на связи!

ТЕЛЕФОН: +7 (800) 301-02-65 (бесплатный номер)

8-902-403-22-00 (WhatsApp? Viber)

ИЛИ ПИШИТЕ В ЧАТ НА САЙТЕ

АДРЕС: Россия, г. Краснодар, ул. Дзержинского 94/1

EMAIL: info@teploobmennik-russia.ru

Аппарат SN08-42 обладает следующими характеристиками:

1. Первая ступень - охлаждение сусла водой

- Тепловая нагрузка 172 кВт.

- Горячая сторона (Сусло) Вход: 98С, Выход: 30С

- Холодная сторона (Вода) Вход: 10С, Выход: 51С

- Ступень аппарата охлаждает 2,3 т./ч. сусла

- Патрубки: Ду32, н/р из нерж.стали AISI304

- Поверхность теплообмена (1,85 м2) - 24 пластины

- Пластины теплообменника изготовлены из нерж. стали - AISI316

- Макс. рабочее давление - 16 бар.,

- Макс. рабочая температура - 150С.

1. Вторая ступень - охлаждение сусла антифризом

- Тепловая нагрузка 35 кВт.

- Горячая сторона (Сусло) Вход: 30С, Выход: 16С

- Холодная сторона (Проп.гликоль 25%) Вход: -4,5С, Выход: 9С

- Ступень аппарата охлаждает 2,3 т./ч. сусла

- Патрубки: Ду32, н/р из нерж.стали AISI304

- Поверхность теплообмена (1,34 м2) - 18 пластин

- Пластины теплообменника изготовлены из нерж. стали - AISI316

- Макс. рабочее давление - 16 бар.,

- Макс. рабочая температура - 150С.

Срок изготовления теплообменника – 1 день

Теплообменник отправили транспортной компанией в г. Майкоп. Срок доставки 2 дня
