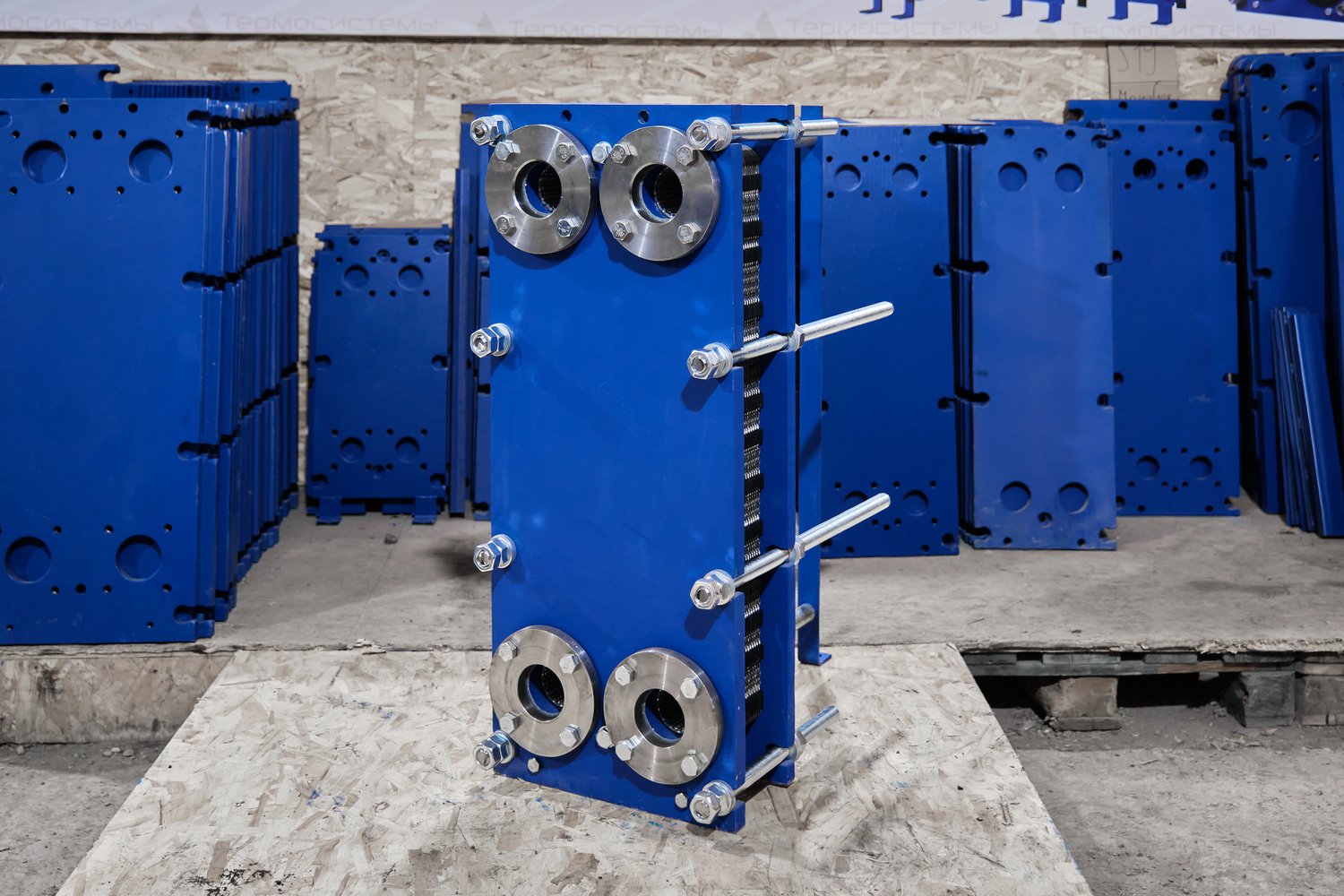

Теплообменник SN19

Описание

SN19 - Пластинчатый (разборный) теплообменник, который  производится компанией  "Термосистемы" в  г. Краснодар. Этот аппарат имеет оптимальное соотношение по цене и качеству. Это достигается за счет таких факторов как: Собственное производство, использование качественного отечественного сырья, современной системы управления предприятием.
Процесс производства максимально автоматизирован, для обработки корпусов применяются станки с числовым программным управлением, корпуса окрашиваются в промышленной покрасочной камере, сборка теплообменника идет с применением гидравлического оборудования.

Теплообменник проходит обязательную проверку качества, которая состоит из ряда операций: проверка давлением 23 бар (опрессовка), контроль затяжки стяжных шпилек, проверка сварных швов. Мы даем гарантию 3 года на все производимые теплообменные аппараты. Срок сборки данного теплообменника 1-2 дня. Вся продукция имеет необходимые сертификаты и документы, подтверждающие применение на территории России и таможенного союза.

Технические характеристики

Рабочая температура от:  –30 °С до +195 °С

Расчетное давление: 1,6 МПа (16 кгс/см2)

Присоединение: Фланцы Ду65 (дополнительно изготавливаются с фитингами под приварку)

Площадь одной пластины, м2: 0,22

Допустимое количество пластин: 5-180 шт.

Площадь теплообмена, макс., м2: 39,6

Материалы пластин: AISI 316, SMO 254, Titan, Hastelloy C-276

Срок эксплуатации: до 20 лет

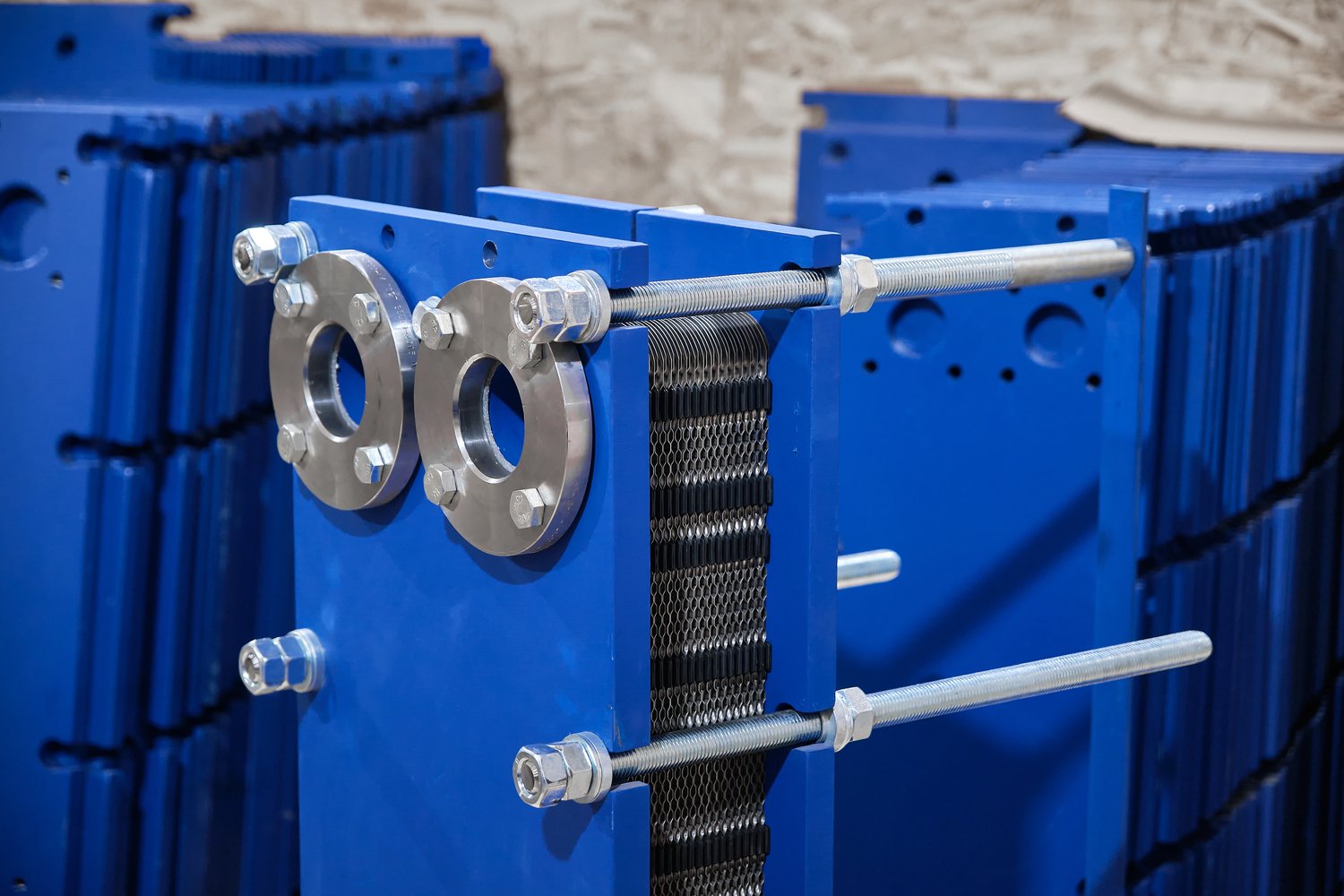

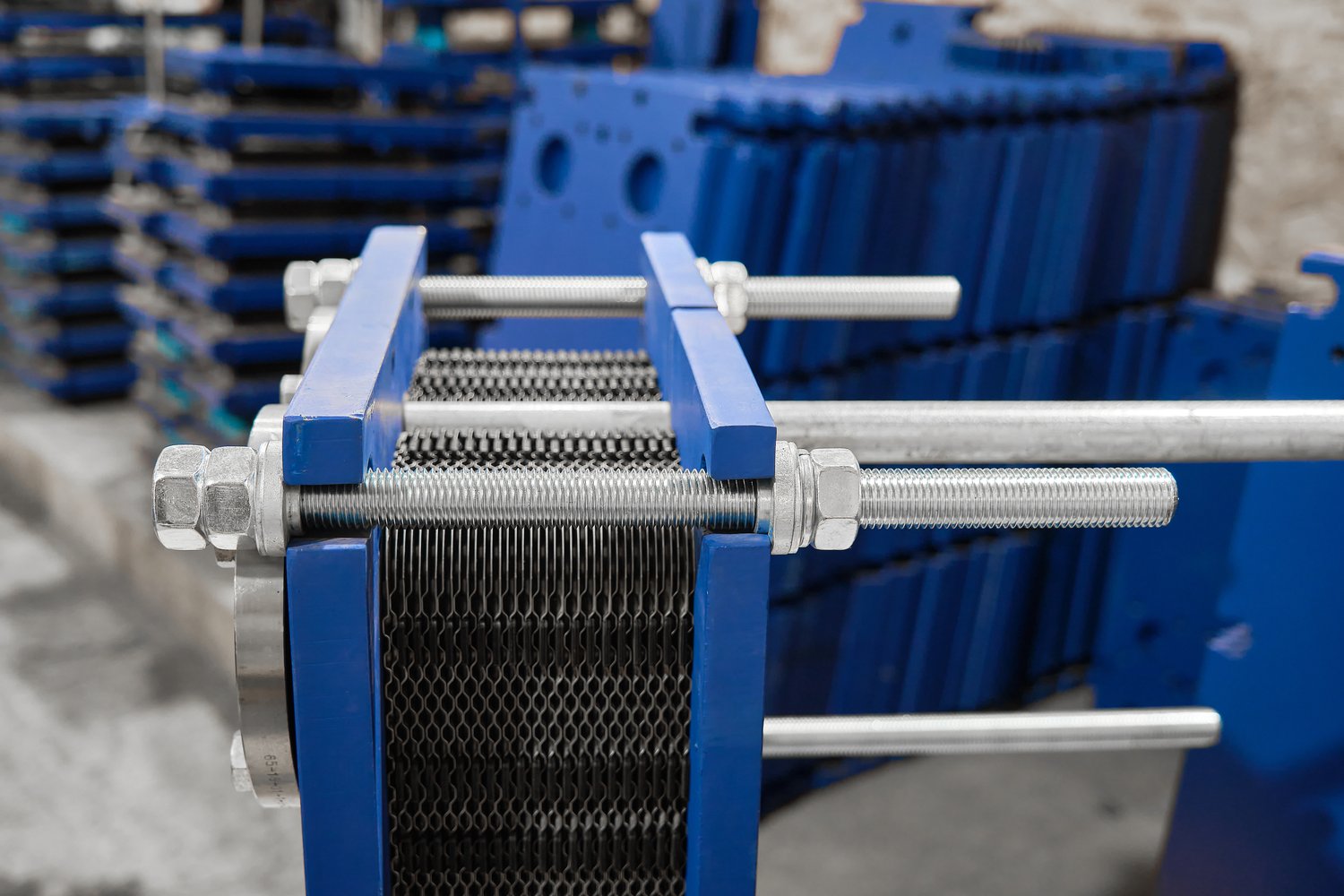

Конструкция теплообменника
Толщина корпуса

Корпус изготавливается из стали марки - 09Г2С. Толщина опорной плиты - 30 мм. и прижимной плиты - 25 мм.

Материал пластин

Пластины для теплообменника SN19 изготавливаются из нержавеющей стали AISI316 и титана.

Материал уплотнений

Уплотнения имеют клипсовое (безклеевое) крепление к пластине. Материал уплотнений: EPDM, NBR, Viton

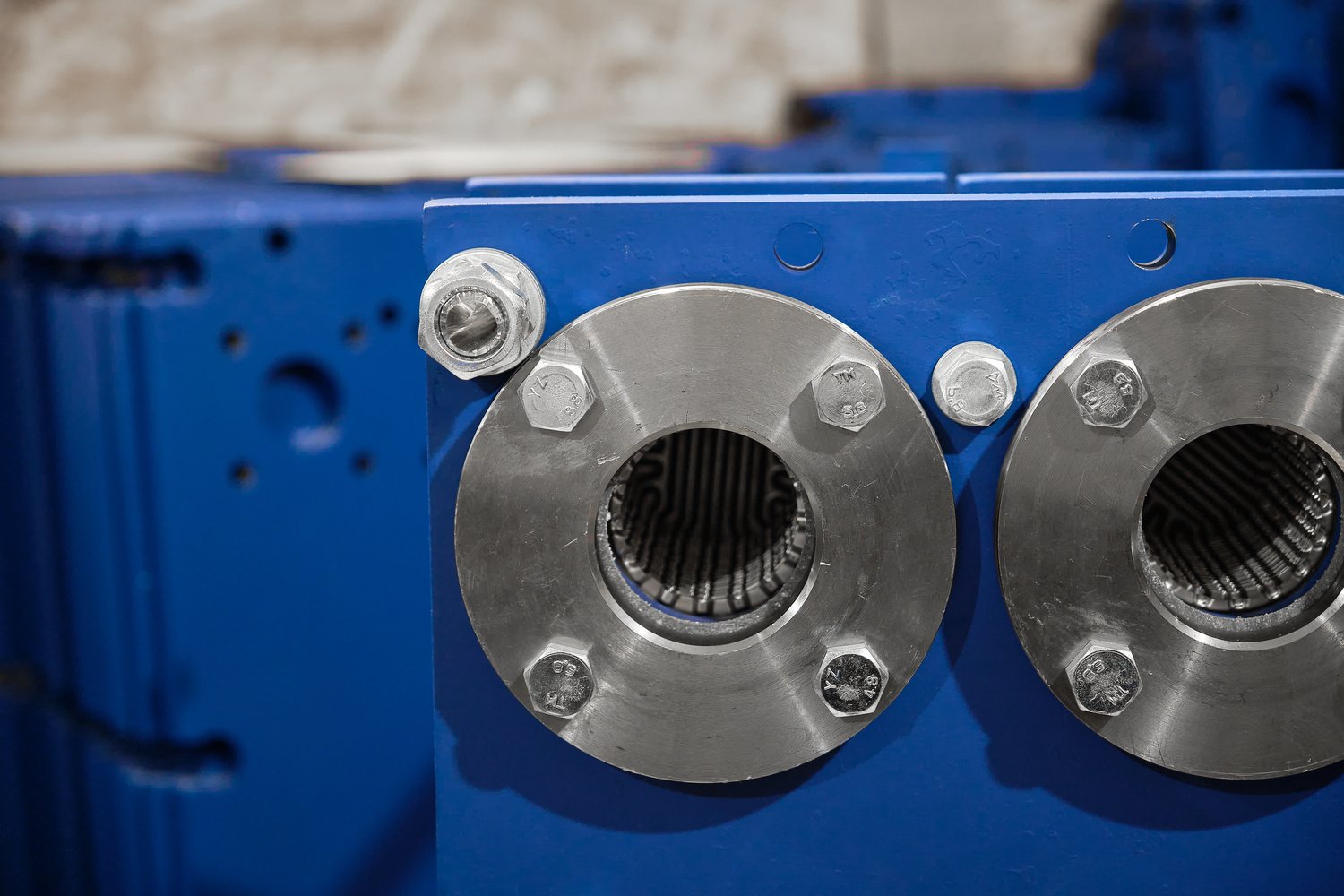

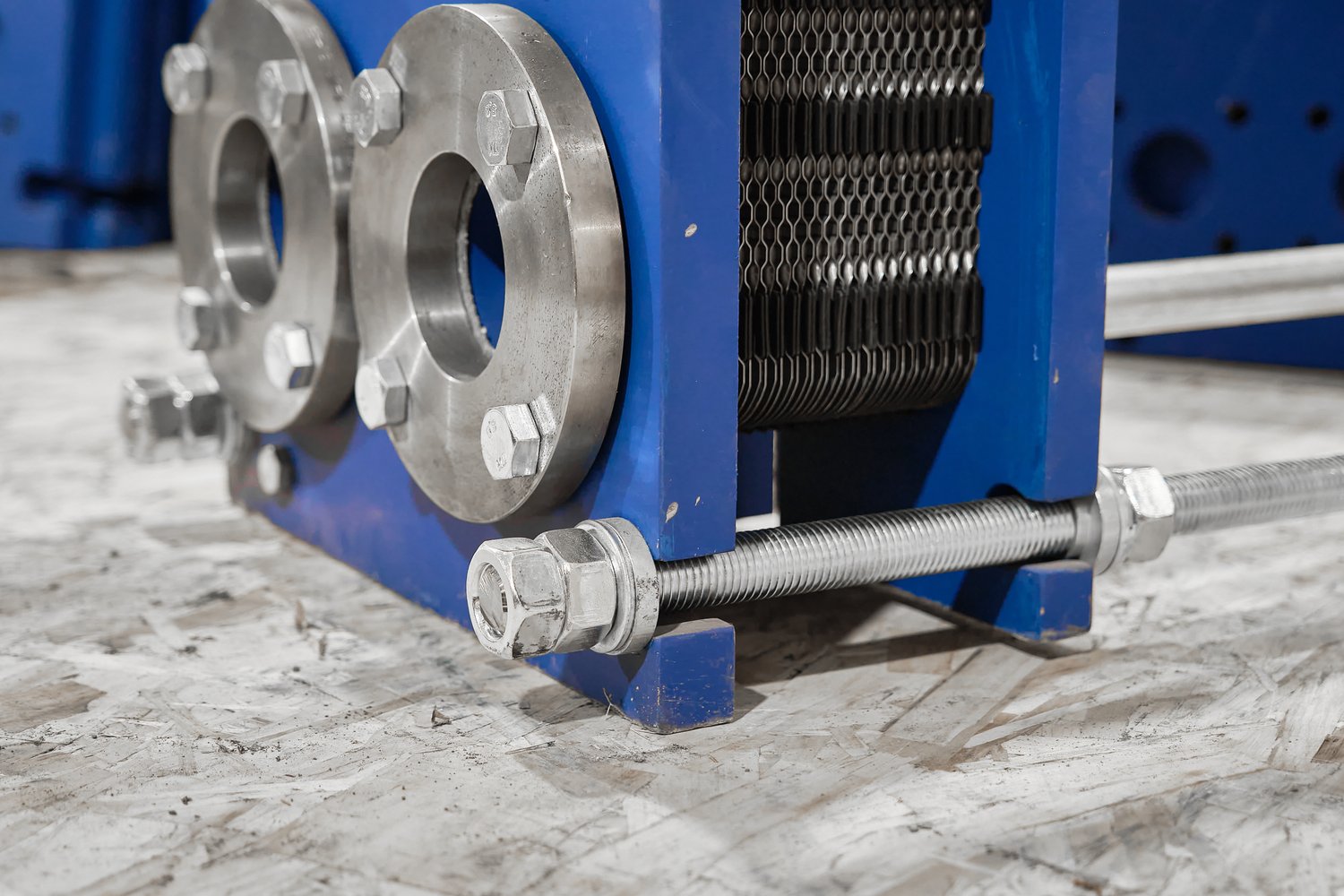

Патрубки

Патрубки изготавливаются в двух вариантах: фланцы Ду50 и патрубки под приварку Ду50.

Примеры расчета цен на пластинчатый теплообменник SN19
Отопление
ГВС
Нагрев бассейна
Теплообменник для системы отопления
Цена теплообменника:
148 000 руб.

Пластинчатый теплообменник - SN19-43

Мощность - 800 кВт.

Греющий контур - 105С/70C

Нагреваемый контур - 60С/80C

Максимальное рабочее давление - 16 бар.

Максимальная рабочая температура - 160С (уплотнения EPDM)

Количество пластин - 43 шт.

Патрубки - Ду65

Теплообменник для системы ГВС
Цена теплообменника:
131 000 руб.

Пластинчатый теплообменник - SN19-33

Мощность - 700 кВт.

Греющий контур - 70С/40C

Нагреваемый контур - 5С/60C

Максимальное рабочее давление - 16 бар.

Максимальная рабочая температура - 160С (уплотнения EPDM)

Количество пластин - 33 шт.

Патрубки - Ду65

Теплообменник для нагрева бассейна
Цена теплообменника:
108 000 руб.

Пластинчатый теплообменник - SN19-21

Мощность - 400 кВт.

Греющий контур - 80С/60C

Нагреваемый контур - 25С/45C

Максимальное рабочее давление - 16 бар.

Максимальная рабочая температура - 160С (уплотнения EPDM)

Количество пластин - 21 шт.

Патрубки - Ду65

Что входит в комплект поставки:
Теплообменник (полностью готовый к эксплуатации)
Паспорт теплообменника
Инструкция по эксплуатации
Ответные фланцы и паронитовые прокладки (для моделей, где они предусмотрены конструкцией теплообменника)
ЗИП - комплектующие к теплообменнику
В качестве запасных комплектующих к пластинчатому теплообменнику SN19 мы поставляем: теплообменные пластины и уплотнения (прокладки). Эти позиции всегда есть в наличии на нашем складе. Подберем для любых целей - ремонт, промывка или увеличение мощности теплообменника!

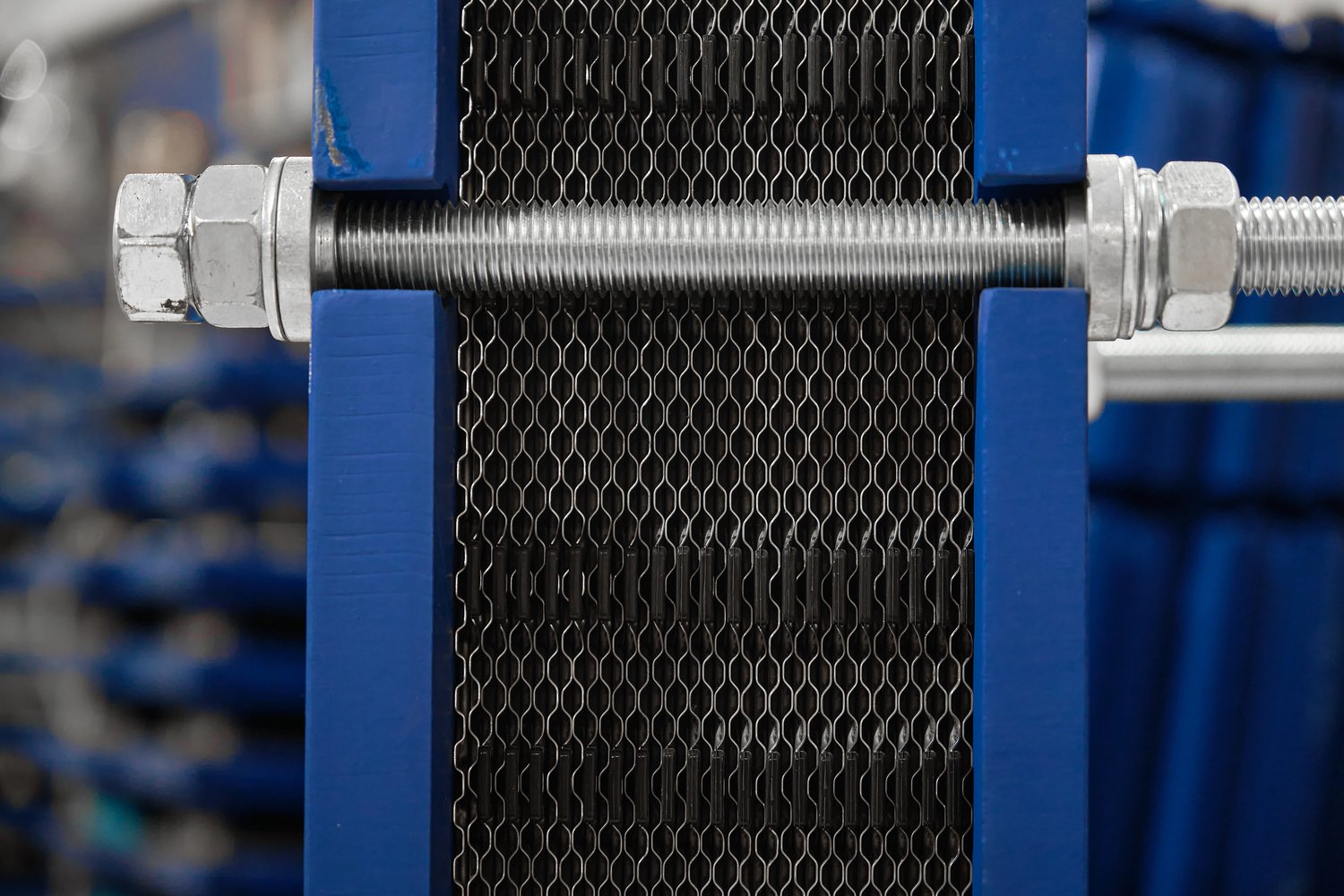

Пластины
Теплообменные пластины SN19 изготавливаются методом холодной штамповки, с применением пресса усилием до 5 000 тонн. Материал пластин: нержавеющая сталь AISI316 и титан. Титан применяется для работы с агрессивными средами. Толщина пластин - 0.5 мм.
Уплотнения
Уплотнения для пластинчатого теплообменника SN19 изготавливаются из следующих материалов: EPDM - максимальная рабочая температура 150С, NBR - максимальная рабочая температура 120С, Viton - максимальная рабочая температура до 190С.
Мы используем надёжную упаковку

При доставке оборудования нашим заказчикам, мы используем надежную упаковку. Она защищает груз от повреждений и воздействий окружающей среды.
Упаковка состоит из следующих составлящих:

  1. - Стрейч пленка
  2. - При необходимости груз упаковывается пенопластом или пузырьковой пленкой
  3. - Паллетный борт или деревянная обрешетка

Предложим оптимальные условия сотрудничества

Отзывы наших заказчиков: модель теплообменника SN19
Теплообменник для системы отопления
Изготовили теплообменник для системы отопления для ТСЖ из г. Каспийск. Мощность теплообменника - 320 кВт.
