Современные системы теплоснабжения и горячего водоснабжения (ГВС) предъявляют высокие требования к эффективности, компактности и надежности оборудования. Одним из наиболее прогрессивных решений, отвечающих этим запросам, является теплообменник моноблок

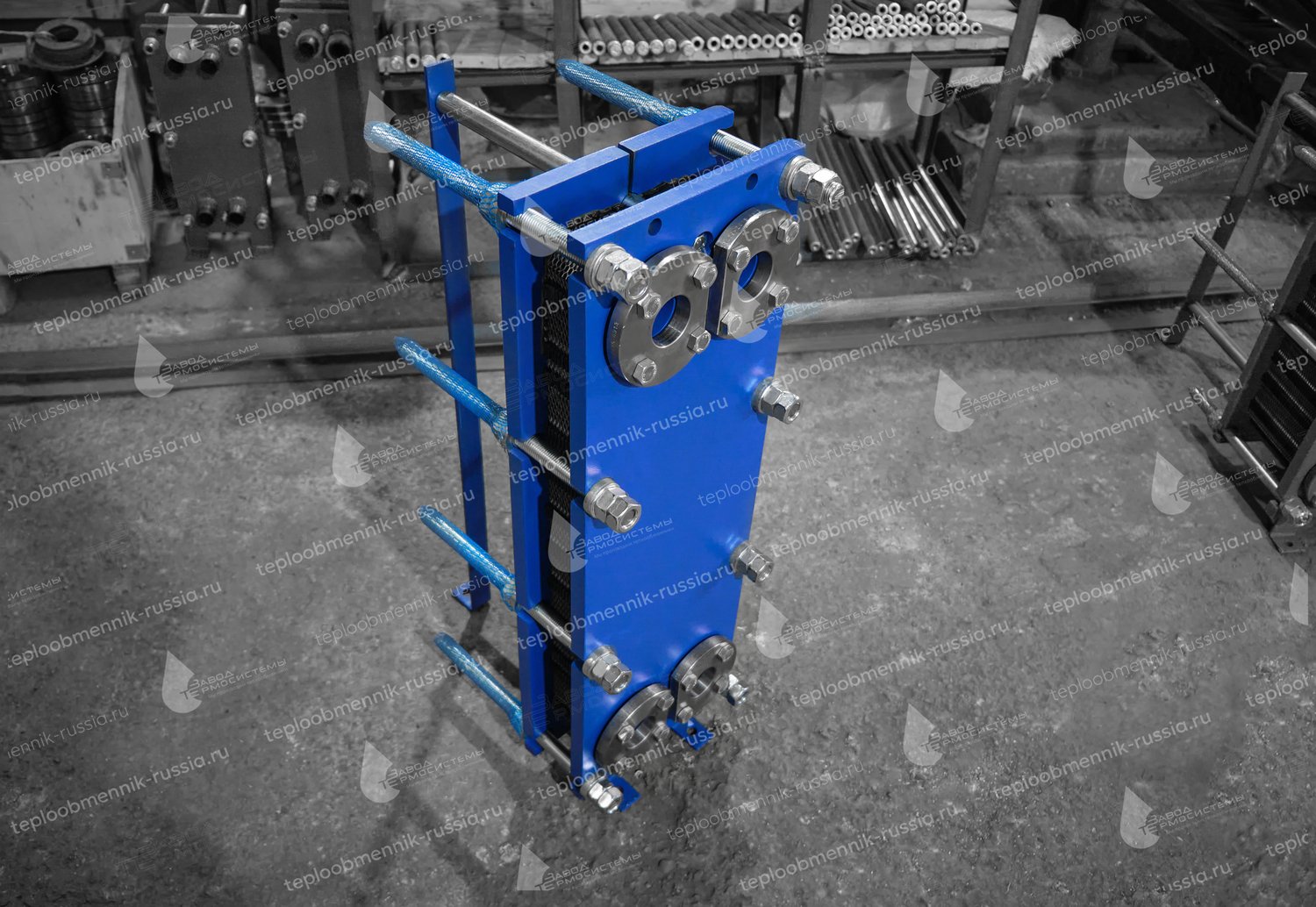

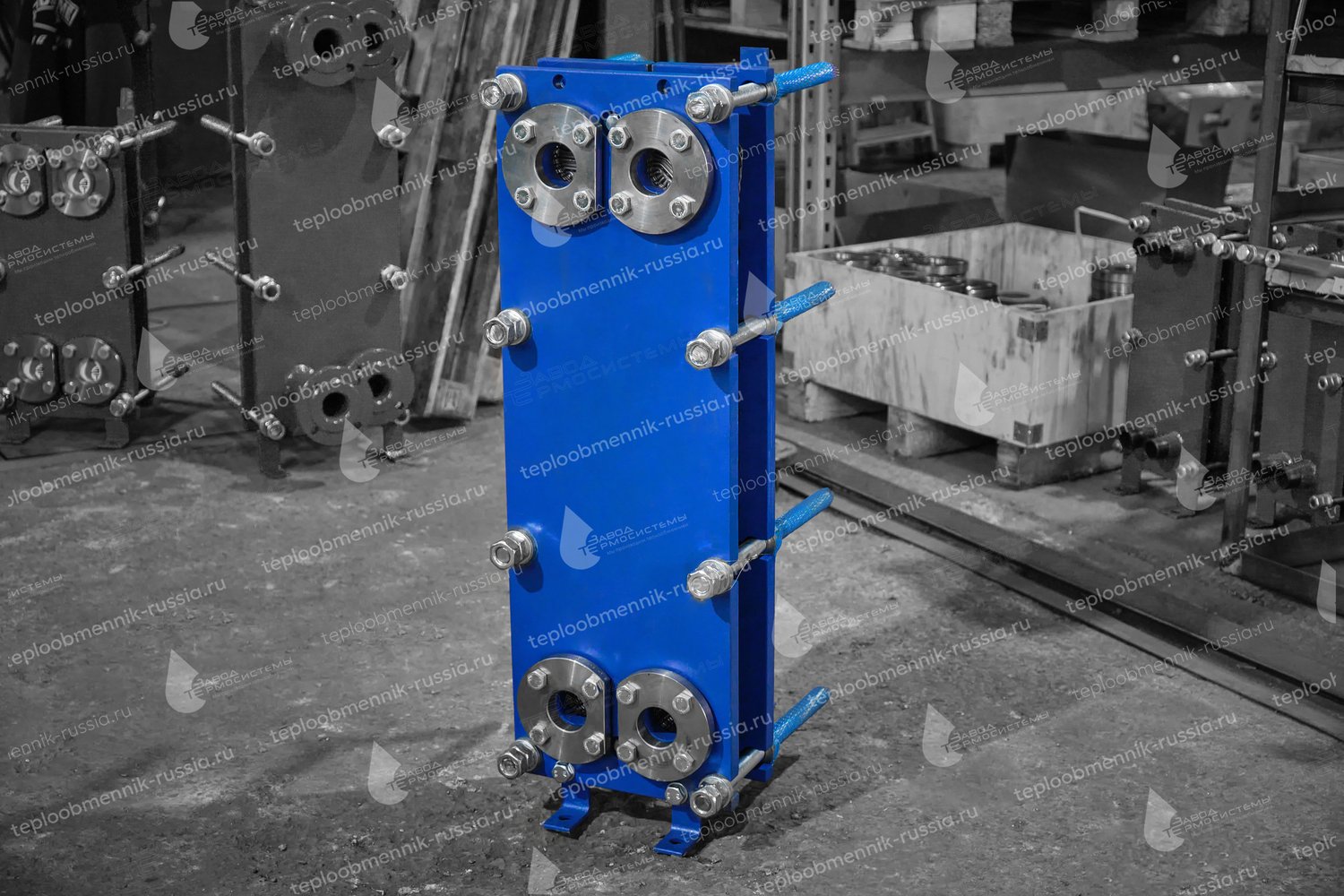

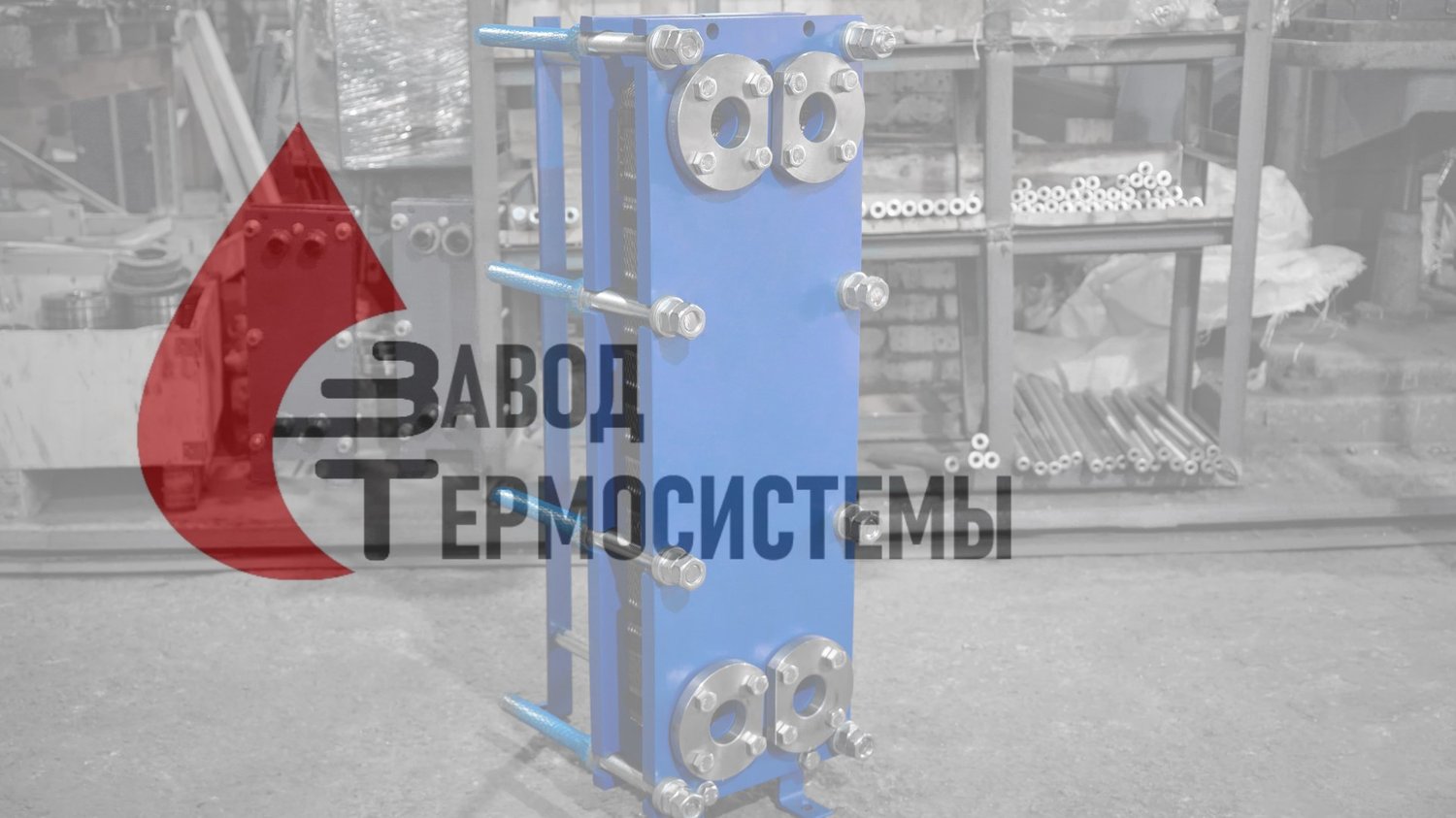

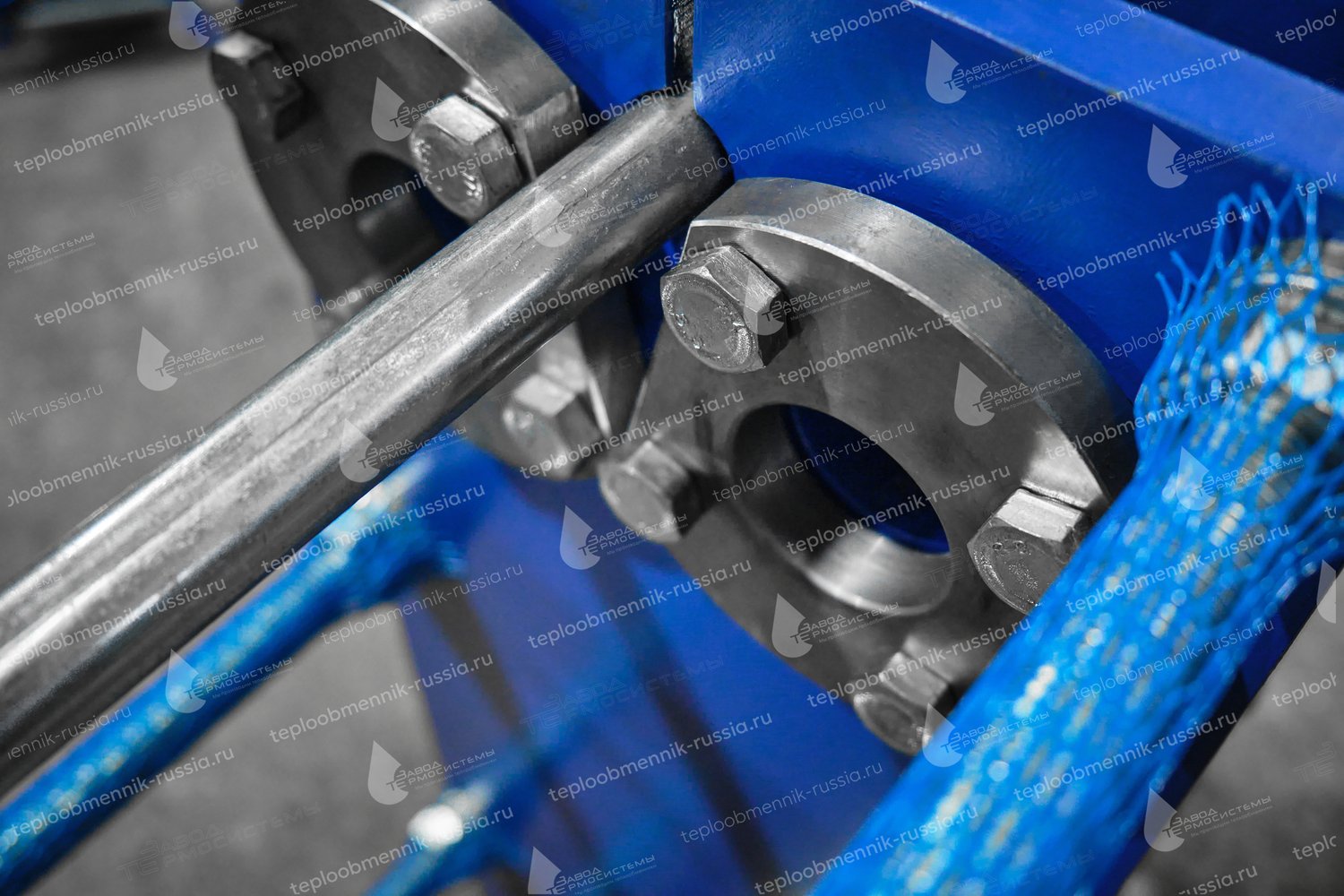

Конструкция и принцип работы пластинчатого теплообменника-моноблока SN14
Конструктивной основой аппарата служит комплект тонких гофрированных пластин, изготовленных из коррозионностойких материалов, таких как нержавеющая сталь, титан или специальные сплавы. Эти пластины в заданной последовательности собираются в пакет на жесткой раме-стойке, образуя так называемый моноблок ГВС. Между пластинами формируются каналы, по которым попеременно движутся теплоноситель и нагреваемая среда. Герметичность каналов обеспечивается специальными уплотнительными прокладками, установленными в пазы по контуру каждой пластины. Важнейшей особенностью разборной конструкции является возможность оперативного изменения площади теплообмена или проведения регламентных работ путем простого добавления или извлечения пластин.
Схема работы в системе горячего водоснабжения (2 ступенчатая схема ГВС)
Наиболее ярким примером применения данного оборудования является его интеграция в 2 ступенчатую схему ГВС, широко используемую в централизованном теплоснабжении многоквартирных домов и промышленных объектов. Основная задача схемы – обеспечить стабильную подачу горячей воды потребителям при минимальном расходе сетевого теплоносителя со стороны источника (ТЭЦ или котельной).
Работа теплообменника моноблока в такой системе организована следующим образом:
- Первая ступень (подогреватель): Холодная водопроводная вода последовательно проходит через два хода, где нагревается обратным (уже охлажденным) сетевым теплоносителем, возвращающимся из системы отопления здания. Это так называемая «утилизация» остаточного тепла. На данном этапе происходит предварительный, экономичный подогрев.
- Вторая ступень (догреватель): Предварительно подогретая вода направляется во второй, независимый контур того же моноблока ГВС. Здесь она окончательно догревается до санитарной нормы (обычно 60-65°C) с помощью подающего (горячего) сетевого теплоносителя, поступающего непосредственно от источника (ТЭЦ или котельной).
Таким образом, реализуется 2 ступенчатая схема ГВС, основными преимуществами которой являются:
- Существенная экономия сетевого теплоносителя, так как для приготовления ГВС используется не только прямой, но и обратный поток.
- Снижение нагрузки на теплогенерирующее оборудование и сокращение затрат на топливо.
- Повышение стабильности температурного режима как в системе ГВС, так и в системе отопления.
- Компактность, поскольку обе ступени интегрированы в единый корпус теплообменника моноблока ГВС, что экономит пространство в тепловом пункте.
Внедрение теплообменников-моноблоков ГВС в инфраструктуру теплового пункта — это стратегическое решение, направленное на повышение энергоэффективности, снижение эксплуатационных затрат и обеспечение бесперебойного и качественного теплоснабжения потребителей. Таким образом, данный тип теплообменников, по праву, считается современным стандартом для проектирования эффективных и надежных систем горячего водоснабжения.
