Что такое греющий контур и нагреваемый контур теплообменника?

Основной задачей пластинчатых теплообменных аппаратов является передача тепла от греющего теплоносителя к нагреваемому. Поэтому можно говорить, что в теплообменнике есть два контура греющий и нагреваемый. По этим контурам и протекают теплоносители в теплообменнике.  Прежде чем ответить на вопрос, рассмотрим такой пример:

Система отопления
Источником тепла является котел. Он нагревает теплоноситель до 90С. Далее теплоноситель поступает в теплообменник. В теплообменнике происходит процесс теплообмена и греющий теплоноситель остывает до 70С – это его «обратка».  Греющий контур имеет следующие параметры: Вход:90С, Выход:70С
С другой стороны в теплообменник поступает нареваемый теплоноситель из сисетмы отопления здания, его температура 60С. В теплообменнике он нагревается до 80С и, далее, поступает в приборы отопления (радиаторы). Нагреваемый контур имеет следующие параметры: Вход:60С, Выход:80С

Итак, мы можем сделать некоторые выводы:

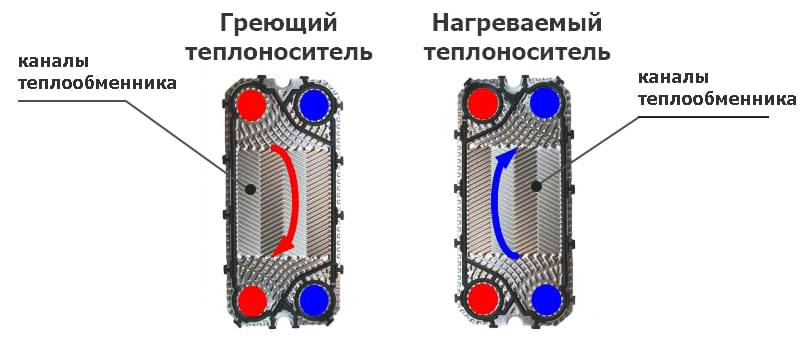

Контур теплообменника – это совокупность каналов теплообменника, которые образуются при сборке теплообменных пластин в пакет. По этим каналам и протекает теплоноситель от Входа в теплообменник до его выхода из теплообменника. Соответственно, путь, который проходит греющий теплоноситель является греющим контуром, а путь, который проходит нагреваемый теплоноситель – это нагреваемый контур. Контур теплообменника имеет свой объем, который измеряется в литрах.
