Какой толщины могут быть пластины теплообменника?

Какой толщины могут  быть пластины теплообменника?

При ответе на это вопрос мы будем иметь в виду пластины, изготовленные из нержавеющей стали (AISI316, AISI304). Этот сорт стали наиболее часто применяется при изготовлении пластин теплообменника.

Для начала кратко ознакомимся с процессом производства теплообменных пластин.
Пластины изготавливаются методом холодной штамповки. Упрощенно, этот процесс выглядит следующим образом: Из листа нержавеющей стали вырезаются заготовки, которые потом поступают на штамповку в пресс.

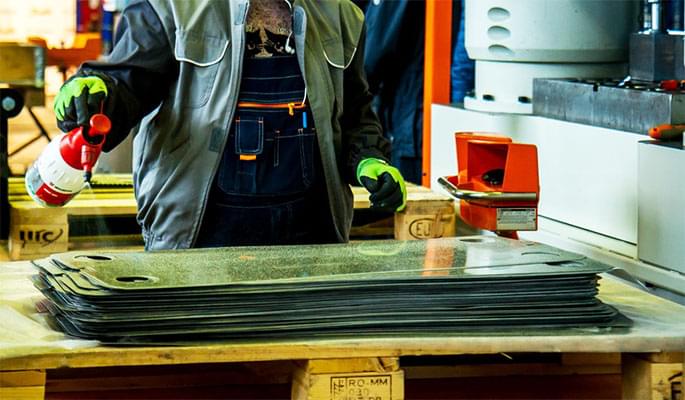

заготовка теплообменной пластины

 В прессе установлена специальная матрица, которая имеет рельефный «рисунок».


матрица для штамповки

Здесь происходим «выдавливание»  рельефа в пластине. В результате получаются каналы, по которым в дальнейшем будут протекать теплоносители по пластине.

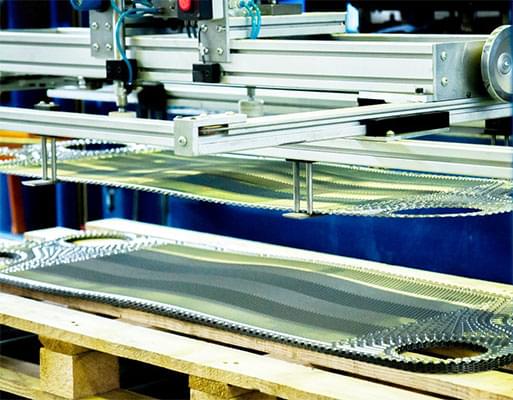

Теплообменная пластина после штамповки

Так же необходимо понимать, как влияет толщина пластин на характеристики теплообменного аппарата. При уменьшении толщины стали:

  1. Уменьшается максимальное давление, которое может выдержать теплообменник.
  2. При сборке теплообменника и стяжке пакета пластин более тонкие пластины могут, элементарно, погнуться.
  3. Если будет слишком большая разница по давлению между контурами, более тонкие пластины могут прогнуться во внутрь. Это приведет к аварийной ситуации.
  4. Более тонкие пластины сильнее подвержены коррозии.

Снижение толщины стали делается из-за одной простой причины – удешевление стоимости теплообменника.

Возвращаясь к нашему вопросу – на сегодняшний момент, производители теплообменных пластин используют лист стали толщиной – 0,35 мм., 0,4 мм., 0,5 мм., 0,6 мм., в отдельных случаях имеют место применение пластины толщиной до 1 мм.

На нашем производстве мы используем пластины толщиной 0,5 мм. Марка стали – AISI316. Мы считаем, что это наиболее оптимальный вариант, который сочетает в себе надежность, качество и приемлемые цены.
