На что влияет увеличение количества пластин в теплообменнике?

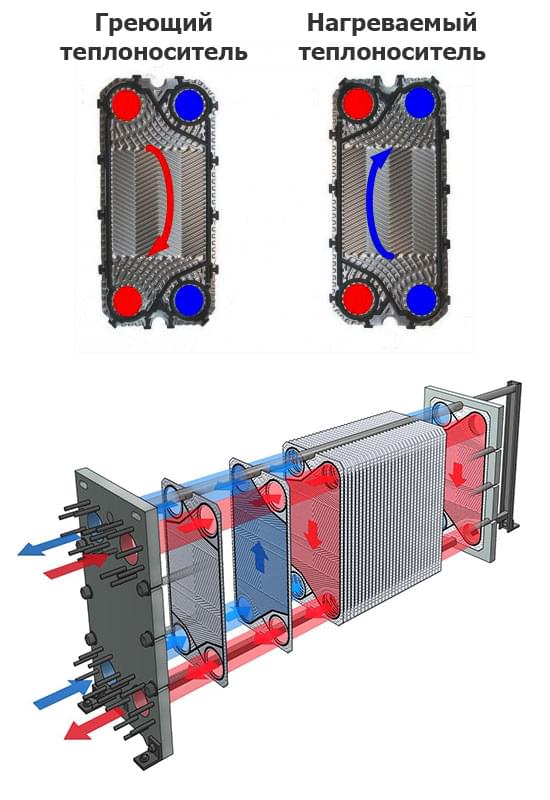

Основным элементом в пластинчатом теплообменнике являются пластины. Именно через их поверхность происходит процесс теплообмена между рабочими средами. Теплообменная пластина представляет собой тонкий лист стали, в котором при помощи пресса выдавлены каналы. По этим каналам, с обоих сторон, протекают теплоносители. При этом, греющий теплоноситель передает тепло второй среде, которая при этом нагревается (пример нагрева).

Пластины изготавливают из нержавеющей стали марки AISI316, AISI304 и Титана для агрессивных сред. Толщина металла при этом составляет от 0,4 до 1 мм.

Это были вводные данные, которые кратко поясняют, что представляет собой теплообменная пластина и принцип ее работы. Они помогут нам ответить на главный вопрос: «Что станет с теплообменником, если в него добавить пластины?»

1. При добавке пластин, безусловно, увеличится мощность теплообменника. Он сможет нагревать больший объем воды (в случае нагрева). При этом, необходимо учитывать, что теплообменник является передающим устройством. Его задача передать тепло от источника тепла, к нагреваемой среде. Поэтому, при увеличении мощности теплообменника (добавке пластин) необходимо увеличить и мощность источника тепла (например, котла).
2. При добавке пластин у теплообменника снизятся гидравлические потери. Т.е. жидкость при полном прохождении через теплообменник меньше потеряет в напоре. Нормальные потери давления теплообменника находятся в диапазоне от 2 м.в.с до 4 м.в.с (метр водяного столба).
3. Давайте, рассмотрим процесс образования отложений на поверхности теплообменных пластин. Этот процесс идет всегда и периодически поверхность пластин необходимо промывать от этих отложений. Добавление пластин в теплообменник позволяет увеличить общую поверхность теплообмена. Соответственно, отложения будут распределяться на большую теплопередающую поверхность и теплообменник нужно реже промывать. Экономия на сервисных работах.
