Двухступенчатый разборный пластинчатый теплообменник

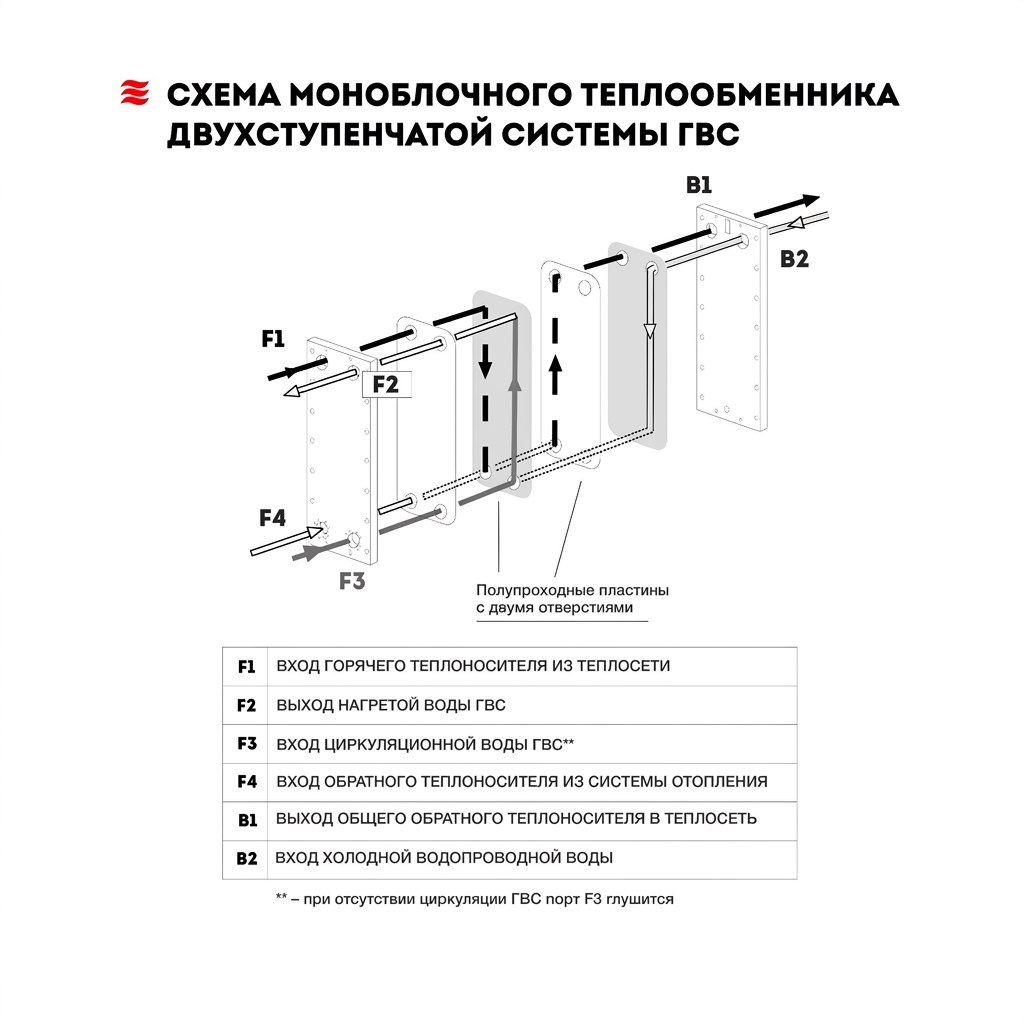

Схема моноблочного теплообменника двухступенчатой системы ГВС

Расположение 6-ти портов на передней (Е) и задней (В) плитах

F1 — Вход горячего теплоносителя из теплосети
F2 — Выход нагретой воды ГВС
F3 — Вход циркуляционной воды ГВС маленькая единица сверху после ГВС
F4 — Вход обратного теплоносителя из системы отопления
B1 — Выход общего обратного теплоносителя в теплосеть
B2 — Выход холодной водопроводной воды


Расположение портов моноблочного теплообменника двухступенчатой системы ГВС

Рис. 1 —Нижнее расположение портов
Рис. 2 — Верхнее расположение портов

Варианты течения сред в моноблочном теплообменнике:

1. Нижнее расположение портов. F4 — Вход горячего
теплоносителя из теплосети (рис. 1).
F1 — Вход обратного теплоносителя из системы отопления
F2 — Вход циркуляционной воды ГВС*
F3 — Выход нагретой воды ГВС
F4 — Вход горячего теплоносителя из теплосети
B3 — Вход холодной водопроводной воды
B4 — Выход общего обратного теплоносителя в теплосеть

2. Верхнее расположение портов. F1 – Вход горячего теплоносителя
из теплосети (рис.2).

F1 — Вход горячего теплоносителя из теплосети
F2 — Выход нагретой воды ГВС
F3 — Вход циркуляционной воды ГВС*
F4 — Выход обратного теплоносителя из системы отопления
B1 — Выход общего обратного теплоносителя в теплосеть
B2 — Вход холодной водопроводной воды

3. Нижнее расположение портов. F3. – Вход горячего
теплоносителя из теплосети (рис.1).

F1 — Вход циркуляционной воды ГВС*
F2 — Вход обратного теплоносителя из системы отопления
F3 — Вход горячего теплоносителя из теплосети
F4 — Выход нагретой воды ГВС
B3 — Выход общего обратного теплоносителя в теплосеть
B4 — Вход холодной водопроводной воды

4. Верхнее расположение портов. F2 – Вход горячего теплоносителя
из теплосети (рис.2).

F1 — Выход нагретой воды ГВС
F2 — Вход горячего теплоносителя из теплосети
F3 — Вход обратного теплоносителя из системы отопления
F4 — Вход циркуляционной воды ГВС*
B1 — Вход холодной водопроводной воды
B2 — Выход общего обратного теплоносителя в теплосеть

5. Верхнее расположение портов. B2 – Вход горячего теплоносителя
из теплосети (рис.2).

F1 — Вход холодной водопроводной воды
F2 — Выход общего обратного теплоносителя в теплосеть
F3 — Вход обратного теплоносителя из системы отопления
F4 — Вход циркуляционной воды ГВС*
B1 — Выход нагретой воды ГВС
B2 — Вход горячего теплоносителя из теплосети
*— при отсутствии циркуляции ГВС патрубок глушится.
Примечание: Данные по назначению портов указываются
в паспорте теплообменника.
