Цельносварной теплообменник SNB95S для охлаждения агрессивной среды.

Дорошенко Николай - инженер по расчёту и проектированию теплообменного оборудования.

Одна из моих специализаций — подбор аппаратов для нестандартных и сложных сред, где требования к надёжности и герметичности выходят на первый план. Когда от заказчика из Волгограда поступила заявка на теплообменник для агрессивных сред, я понимал, что стандартные разборные решения здесь не подойдут. Нужен был аппарат, который обеспечит многолетнюю безаварийную работу без риска протечек и разрушения уплотнений.

Как возникла задача

Заказчик — предприятие «Химкомплекс», г. Волгоград. В технологическом цикле возникла необходимость охлаждать агрессивную среду, параметры которой требовали особого подхода к материалам и конструкции. В качестве охладителя использовалась проточная вода с температурой +11С.

Клиент обратился к нам после того, как столкнулся с длительными сроками поставки импортных аналогов — от 2 до 4 месяцев. Останавливать производство на такой срок было невозможно. Требовалось решение, которое сочетал бы химическую стойкость, высокую эффективность и, что критически важно, оперативность.

Проектирование и расчёт

Я лично провёл переговоры с техническими специалистами заказчика. В ходе общения мы уточнили:

• состав и агрессивность рабочей среды;
• требуемый температурный режим: охлаждение с заданными входными и выходными параметрами;
• допустимые потери давления;
• необходимость резьбовых патрубков Ду50 для удобства врезки в существующий трубопровод.

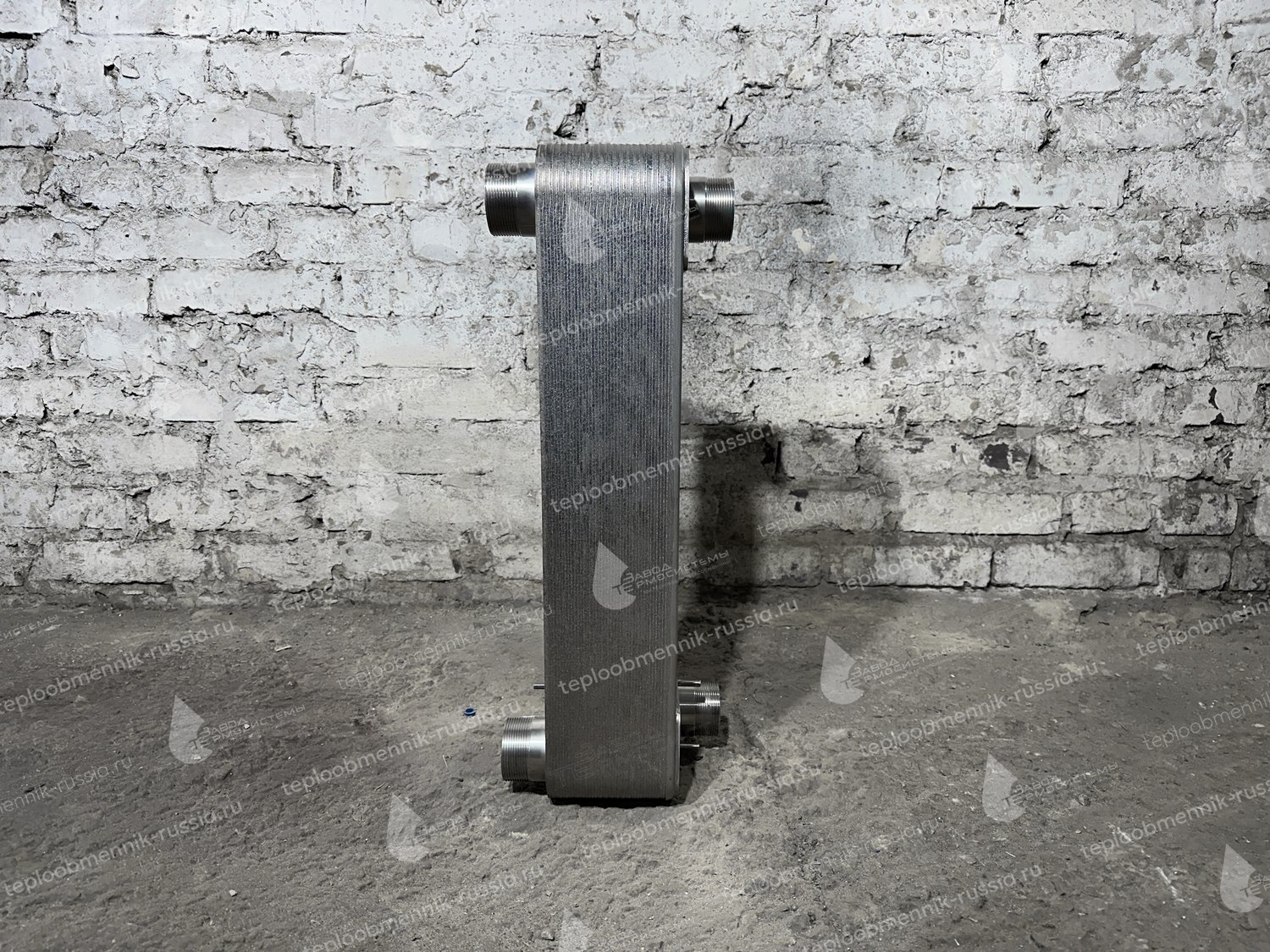

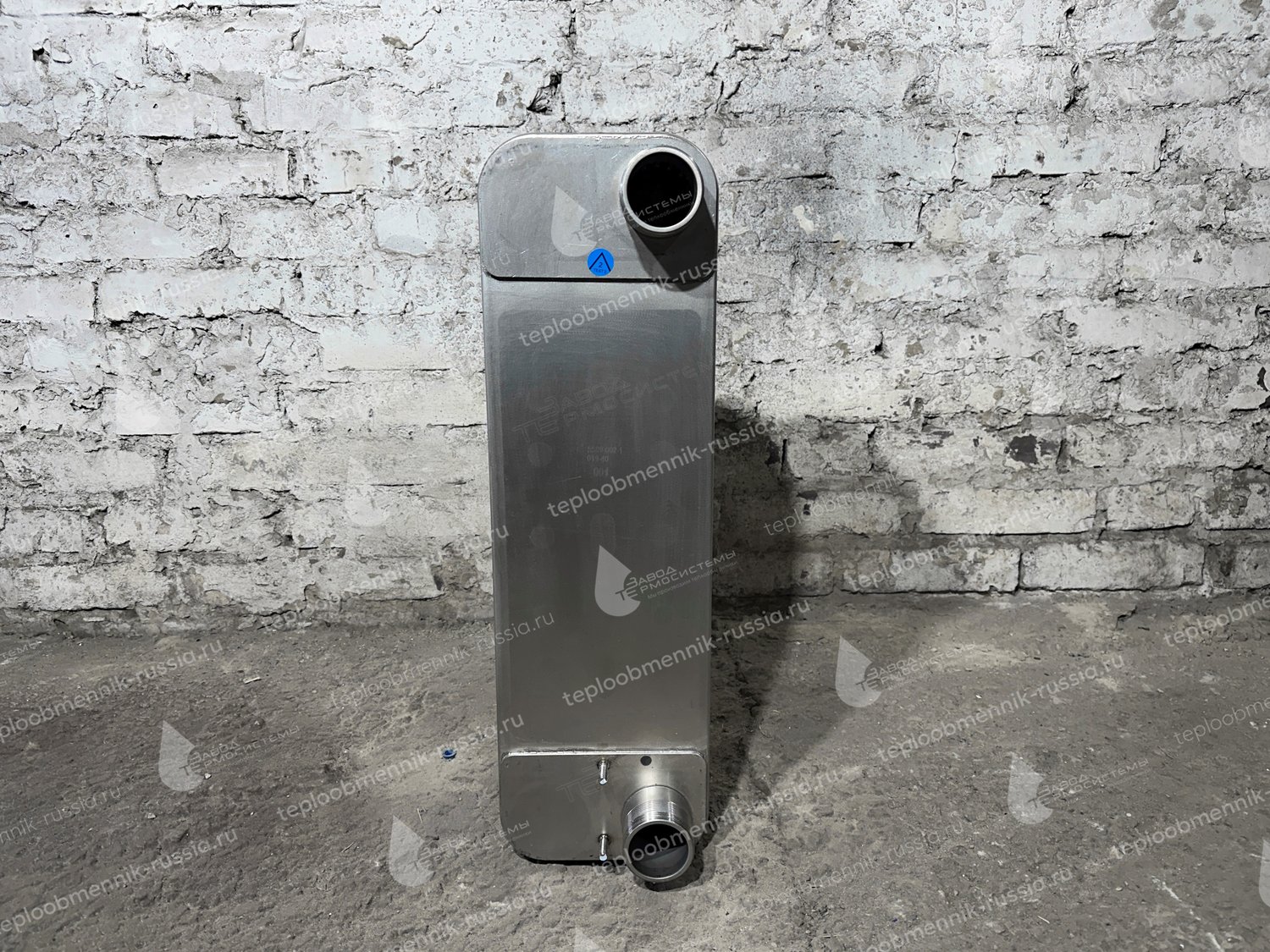

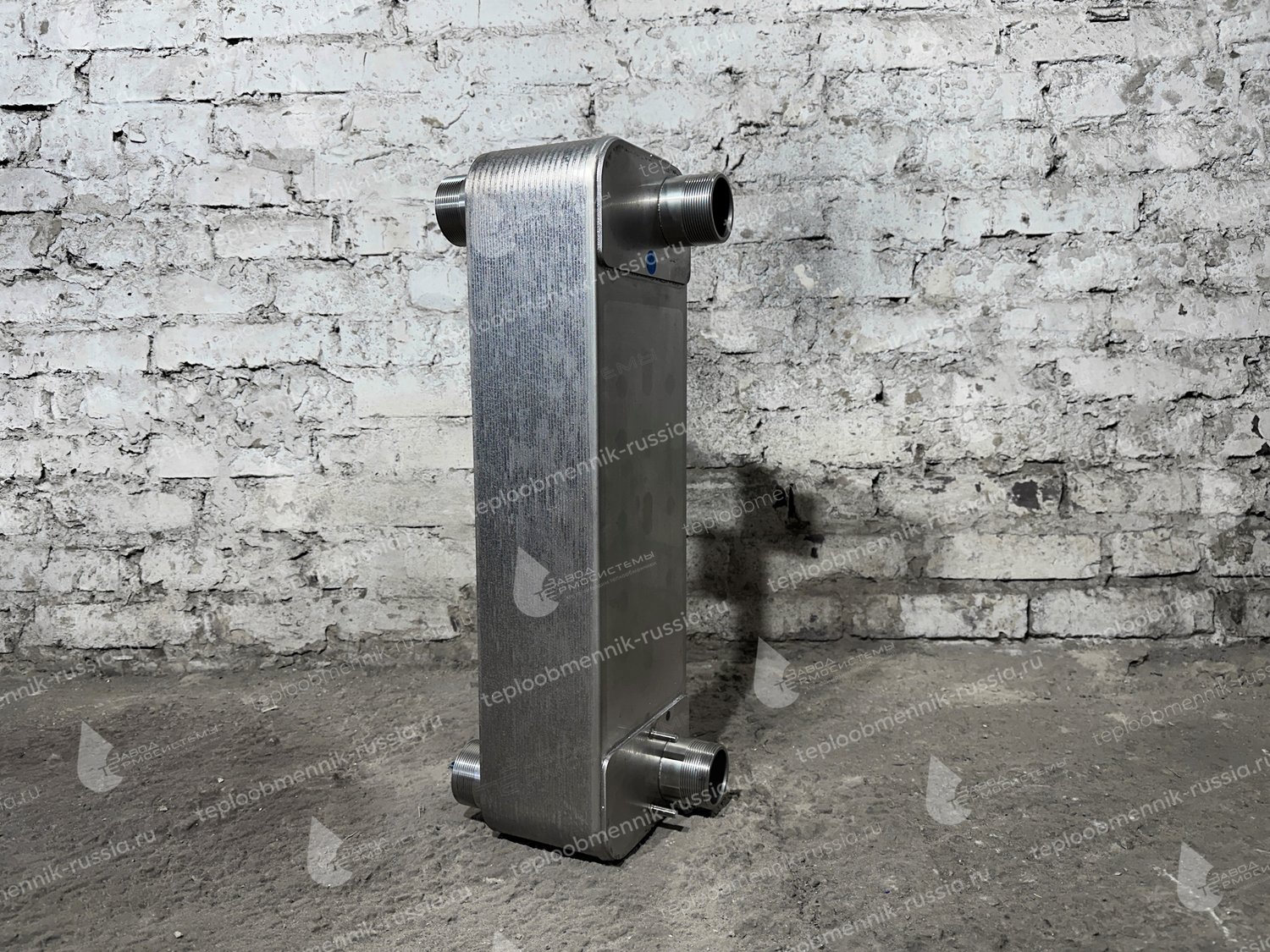

На основе этих данных я выполнил теплотехнический расчёт. Для обеспечения мощности 240 кВт в условиях работы с химически активной средой оптимальным решением стал цельносварной пластинчатый теплообменник модели SNB95S. Конструктивно этот аппарат представляет собой пакет нержавеющих пластин, соединённых между собой аргонодуговой сваркой. Между пластинами нет припоя, что исключает гальваническую коррозию и делает теплообменник идеальным для работы с реагентами.

Преимущества цельносварной конструкции

Выбирая теплообменник в цельносварном исполнении, я руководствовался несколькими ключевыми преимуществами такого решения:

• Отсутствие уплотнений. В классических разборных аппаратах прокладки — самое уязвимое место при контакте с агрессивными средами. В SNB95S все соединения сварные, поэтому риск протечек сведён к нулю.
• Коррозионная стойкость. Все детали, контактирующие с рабочей средой, выполнены из нержавеющей стали, что гарантирует долговечность даже при высоких концентрациях солей или реагентов.
• Компактность. При заданной тепловой мощности аппарат занимает минимум места по сравнению с кожухотрубными аналогами, что важно для модернизации существующих узлов.
• Высокая эффективность. Турбулизирующий рельеф пластин обеспечивает интенсивный теплообмен при умеренном гидравлическом сопротивлении.

Принцип работы теплообменника SNB95S

Работа аппарата строится на принципе противоточного движения сред. Агрессивная среда и охлаждающая вода движутся в противоположных направлениях по сварным каналам, образованным пластинами. Благодаря тому, что пластины имеют специальный гофрированный профиль, поток многократно меняет направление, возникает турбулентность, которая многократно увеличивает коэффициент теплопередачи. В результате при компактных габаритах достигается стабильное охлаждение с высокой точностью поддержания выходной температуры.

Изготовление и отгрузка

После согласования всех технических деталей мы запустили аппарат в производство на нашем заводе в Краснодаре. Весь цикл занял 12 дней. Заказчик был приятно удивлён, ведь аналогичные импортные аппараты предлагались со сроками от 2 до 4 месяцев. Такая скорость стала возможна благодаря наличию на складе заготовок из нержавеющей стали и отлаженному технологическому процессу сварки пластин.

Особое внимание я уделил требованию заказчика по резьбовым патрубкам Ду50. Это позволило встроить теплообменник в существующую обвязку без применения переходников и дополнительных сварочных работ, что сократило время монтажа на площадке.

Доставка и логистика

Готовый теплообменник был передан транспортной компании «Деловые Линии». Доставка из Краснодара в Волгоград заняла всего 2 дня. Оборудование прибыло в заводской упаковке, без повреждений, и было смонтировано в запланированный срок.

Отзыв заказчика

Для нас крайне важна информация, поступающая от наших заказчиков. Потому что этот объект был очень важен для нас, т.к. технология прямой сварки нержавеющих пластин достаточно сложна, и чтобы на выходе получить качественный и надежный аппарат, необходимо соблюсти ряд технических условий. Мы были очень рады получить положительный отзыв от заказчика, это говорит о том, что мы движемся в правильном направлении.

Отзыв заказчка:

«Нам нужно было срочно заменить вышедший из строя теплообменник на линии с агрессивной средой. Николай оперативно собрал все данные, предложил цельносварной аппарат SNB95S, который идеально подошёл по параметрам. Сейчас теплообменник работает стабильно, выходные параметры соблюдаются точно. Рекомендуем Николая как грамотного специалиста, а продукцию завода — как надёжную альтернативу зарубежным аналогам».
Никаноров Анатолий Васильевич— Главный инженер «Химкомплекс», г. Волгоград.

Итог

Этот проект ещё раз подтвердил, что правильно подобранный теплообменник для агрессивных сред способен не только решить технологическую задачу, но и сделать это в максимально сжатые сроки. Цельносварная конструкция SNB95S позволяет отказаться от дорогих и долгих импортных поставок, получая надёжный аппарат отечественного производства с гарантией и технической поддержкой. Если перед вами стоит схожая задача — обращайтесь, я помогу подобрать оптимальное решение.
