Как мы за 1 день спроектировали и изготовили теплообменник для минеральной воды.

Автор -  Рыбалко Андрей Александрович - руководитель «Завод Термосистемы»

Я лично курирую наиболее ответственные и срочные проекты, где требуется не просто быстрое решение, а глубокая инженерная проработка. Один из таких вызовов поступил от «Завода минеральных вод» из Кисловодска — предприятия с историей, где остановка технологической линии невозможна даже на несколько дней.

Сложная ситуация: остановка линии розлива

Заказчик обратился к нам в момент, когда вышел из строя старый теплообменник, проработавший 7 лет. Для «Завода минеральных вод» это была критическая ситуация: без охлаждения минеральной воды нарушается весь технологический цикл, возникает риск остановки линии розлива и срыва поставок.

Мы оперативно связались с техническими специалистами предприятия. В ходе переговоров наши инженеры выяснили все необходимые параметры:

• Среда: минеральная вода из термального источника;
• Производительность: 45 м³/ч;
• Температура на входе: 48 °C;
• Требуемая температура на выходе: 23 °C;
• Охлаждающий агент: проточная вода с температурой +10 °C.

Главной задачей было спроектировать теплообменник, который бы гарантированно обеспечил заданный режим охлаждения и соответствовал строгим санитарным требованиям.

Расчет за 15 минут и коммерческое предложение

Благодаря накопленной базе теплогидравлических расчетов и опыту, проектный отдел под моим руководством выполнил расчет теплообменника. Мы сразу определили, что оптимальным решением станет разборный пластинчатый теплообменник модели SN22-70.

Уже через четверть часа заказчик получил коммерческое предложение с указанием точной цены и срока изготовления. Это стало первым важным преимуществом работы с нами: максимальная скорость реакции без потери качества проработки.

Выбор в пользу отечественного производителя

Заказчик, как ответственный специалист, провел анализ рынка и обратился минимум в три компании — наших конкурентов. Но его не устроили сроки поставки: импортное оборудование предлагалось с ожиданием от 4 до 7 месяцев, а российские аналоги — от 3 до 5 недель. В условиях простоя линии розлива такие сроки были неприемлемы.

В итоге выбор пал на наше решение, и вот почему:

• Срок изготовления — рекордные 1 день. Мы смогли отгрузить готовый аппарат уже на следующий день после подтверждения заказа.
• Цена оказалась на 55% ниже, чем у импортных аналогов с учетом ввоза, и на 30% ниже по сравнению с другими отечественными предложениями.
• Модель SN22 идеально подходит для пищевых сред: пластины имеют специальный рельеф каналов, обеспечивающий высокую эффективность теплообмена и устойчивость к отложениям.
• Материал исполнения — нержавеющая сталь AISI316, что гарантирует полную коррозионную стойкость при контакте с минеральной водой.

Принцип работы и преимущества пластинчатого аппарата

Теплообменник для минеральной воды работает по принципу противоточного движения сред. Горячая минеральная вода и холодная техническая вода движутся в противоположных направлениях через чередующиеся каналы, образованные пластинами. Благодаря турбулизации потоков достигается максимальный коэффициент теплопередачи при минимальных гидравлических потерях.

В данной схеме пластинчатый теплообменник обладает рядом ключевых преимуществ:

• Компактность — при мощности 960 кВт аппарат занимает минимум места в цеху розлива.
• Санитарное исполнение — все контактирующие с продуктом поверхности выполнены из AISI316, а нержавеющие патрубки исключают риск коррозии и обеспечивает простоту мойки.
• Разборная конструкция позволяет при необходимости изменять производительность или проводить глубокую химическую очистку без замены всего узла.

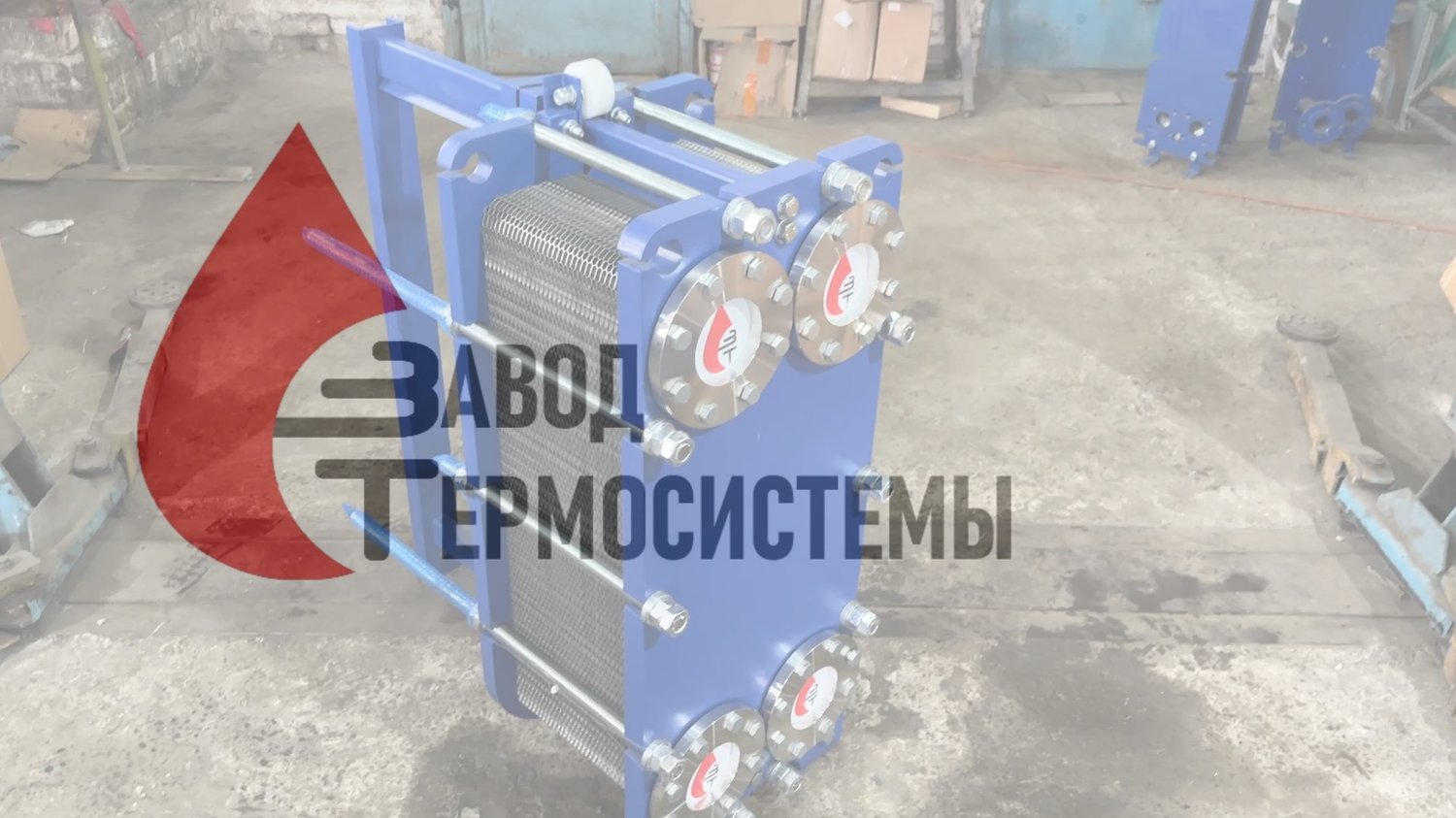

Процесс изготовления: от резки до опрессовки

Изготовление теплообменника на нашем заводе в Краснодаре было организовано в максимально сжатые сроки, но с соблюдением всех технологических этапов:

1. Изготовление корпуса: стальные опорные плиты были в наличии на нашем складе. Мы изготавливаем корпуса заранее и храним в наличии – это позволяет нам собирать теплообменники в рекордно короткие сроки.
2. Сборка пакета пластин: теплообменные пластины AISI316 набраны в пакет строго по расчетной компоновке. Уплотнения установлены в пазы без использования клея, что упрощает будущее обслуживание.
3. Стяжка пакета: гидравлическим инструментом пакет стянут с контролем усилия, чтобы обеспечить герметичность при температурных расширениях.
4. Опрессовка: готовый аппарат прошел гидравлическое испытание давлением, на 25% превышающим рабочее. Проверена герметичность всех соединений и самих пластин.

Весь цикл от запуска в работу до упаковки занял менее суток.

Доставка и логистика

Готовый теплообменник был передан транспортной компании «Деловые Линии». Маршрут от Краснодара до Кисловодска занял всего 2 дня. Оборудование прибыло в целости, без повреждений упаковки, и было смонтировано на штатное место в тот же день.

Наш опыт в охлаждении минеральной воды

Мы поставляем теплообменники для минеральных вод уже более 15 лет. Модель SN22, которую мы предложили в этот раз, хорошо себя зарекомендовала на десятках объектов. Вот еще несколько примеров из нашей практики:

• «Нарзан» (Кисловодск) — два теплообменника SN22 для охлаждения воды с 52 °C до 24 °C перед розливом. Работают без нареканий с 2018 года.
• «Славяновская» (Железноводск) — замена импортного аппарата на наш SN22 с увеличением производительности на 20% при тех же габаритах.
• «Ессентуки-Групп» — поставка трех теплообменников в санитарном исполнении для линии по розливу лечебно-столовой воды. Заказчик отметил удобство обслуживания и простоту разборки.

Отзыв заказчика

Очень важно отслеживать информацию о дальнейшей работе наших теплообменников. Это позволяет нам улучшать и совершенствовать наш продукт. Мы связались с заказчиком и выяснили его мнение о работе нашего теплообменника.

«Обратились на "Завод Термосистемы" в экстренном. Специалисты из Термосистем отреагировали оперативно: сделали расчет за 15 минут + изготовили аппарат за сутки. Учитывая, что другие поставщики называли сроки от месяца, это было выходом из нашей ситуации. Теплообменник SN22 работает уже месяц без проблем, выход минеральной воды строго 23 °C. Цена приятно удивила. Рекомендуем Термосистемы как надежного партнера».
Константин Викторович — Главный инженер «Завод минеральных вод», г. Кисловодск.

Приглашение к сотрудничеству

Уважаемые коллеги! Если вам требуется теплообменник для охлаждения или нагрева любых сред — от минеральной воды до агрессивных растворов, — обращайтесь к нам. Мы предлагаем:

• Бесплатный тепловой расчет за 15 минут;
• Изготовление за 1 день для ходовых типоразмеров;
• Полное санитарное исполнение с материалами AISI304, AISI316;
• Собственное производство в Краснодаре и отгрузка по всей России.

Оставьте заявку на нашем сайте, и я лично проконтролирую, чтобы ваш проект был выполнен максимально быстро и качественно. Вместе мы обеспечим стабильную работу вашего предприятия.
