Как мы за 1 день спроектировали и изготовили теплообменник для охлаждения концентрата сока.

Цена теплообменника на (31.03.2026) - 128 400 руб.

Андрей Александрович Рыбалко - руководитель «Завода Термосистемы» в Краснодаре.

За моими плечами — десятки реализованных проектов для пищевой промышленности, где к оборудованию предъявляются самые строгие требования. Недавний заказ от компании «Соки Юга» из Белореченска стал для нас очередным подтверждением того, что российский производитель способен решать сложные технологические задачи быстрее и дешевле импортных конкурентов.

Предыстория: когда время и качество становятся критическими

На предприятии «Соки Юга» вышел из строя старый трубчатый теплообменник, который использовался для охлаждения концентрата сока. Оборудование проработало 6 лет, и его внезапная поломка грозила остановкой технологической линии. Заказчик срочно искал замену. Рассматривались импортные аналоги, но сроки их поставки составляли от 4 до 7 месяцев — это было неприемлемо. Обратившись к нам, предприятие получило не просто быстрый ответ, а готовое инженерное решение.

Мой проектный отдел оперативно произвел расчеты, и мы предложили модель, которая идеально подходит для работы с пищевыми средами. Наше предложение включало не только рекордно короткие сроки, но и значительную экономию бюджета.

Наше решение: теплообменник SN14-25 под конкретную задачу

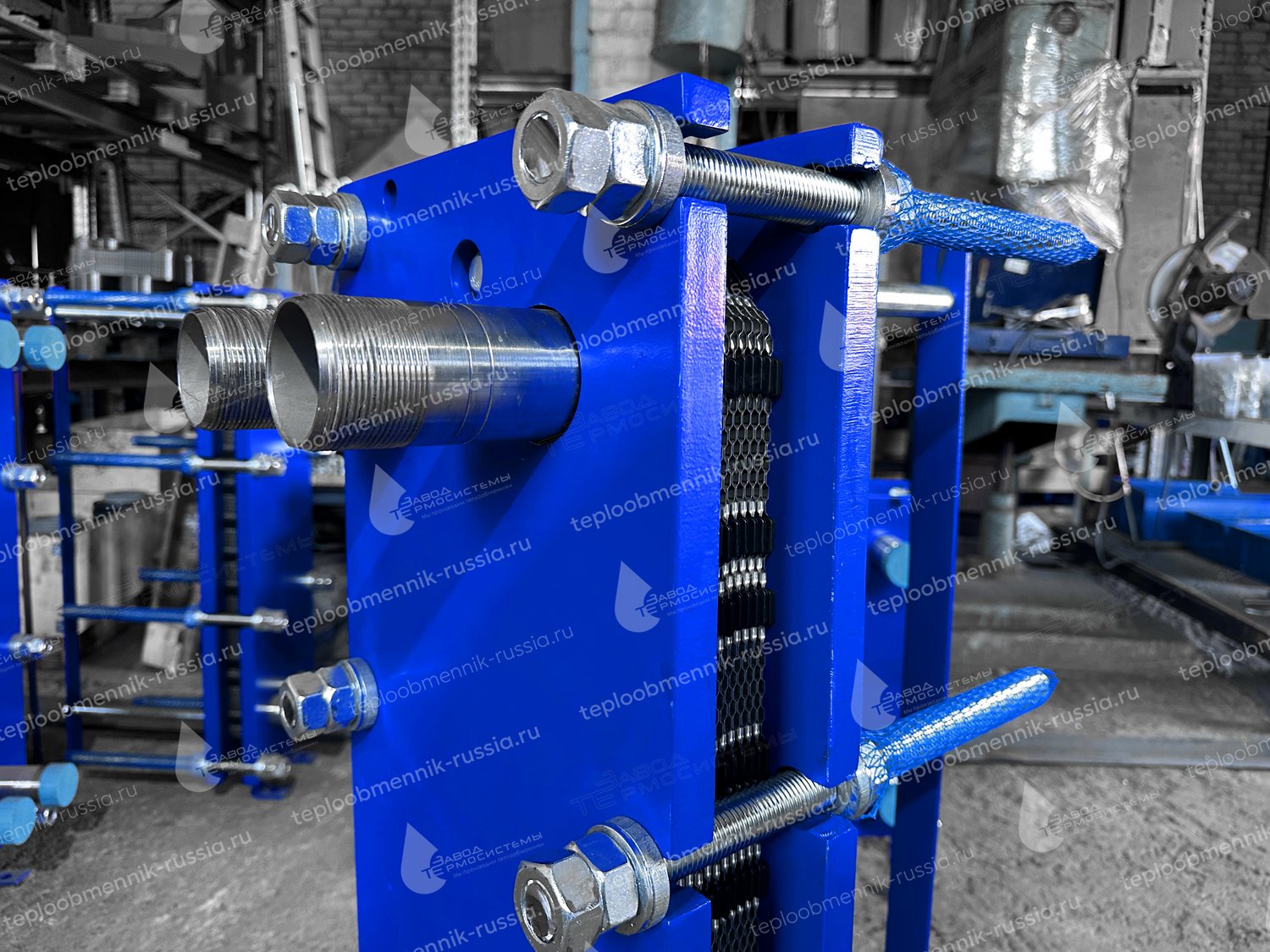

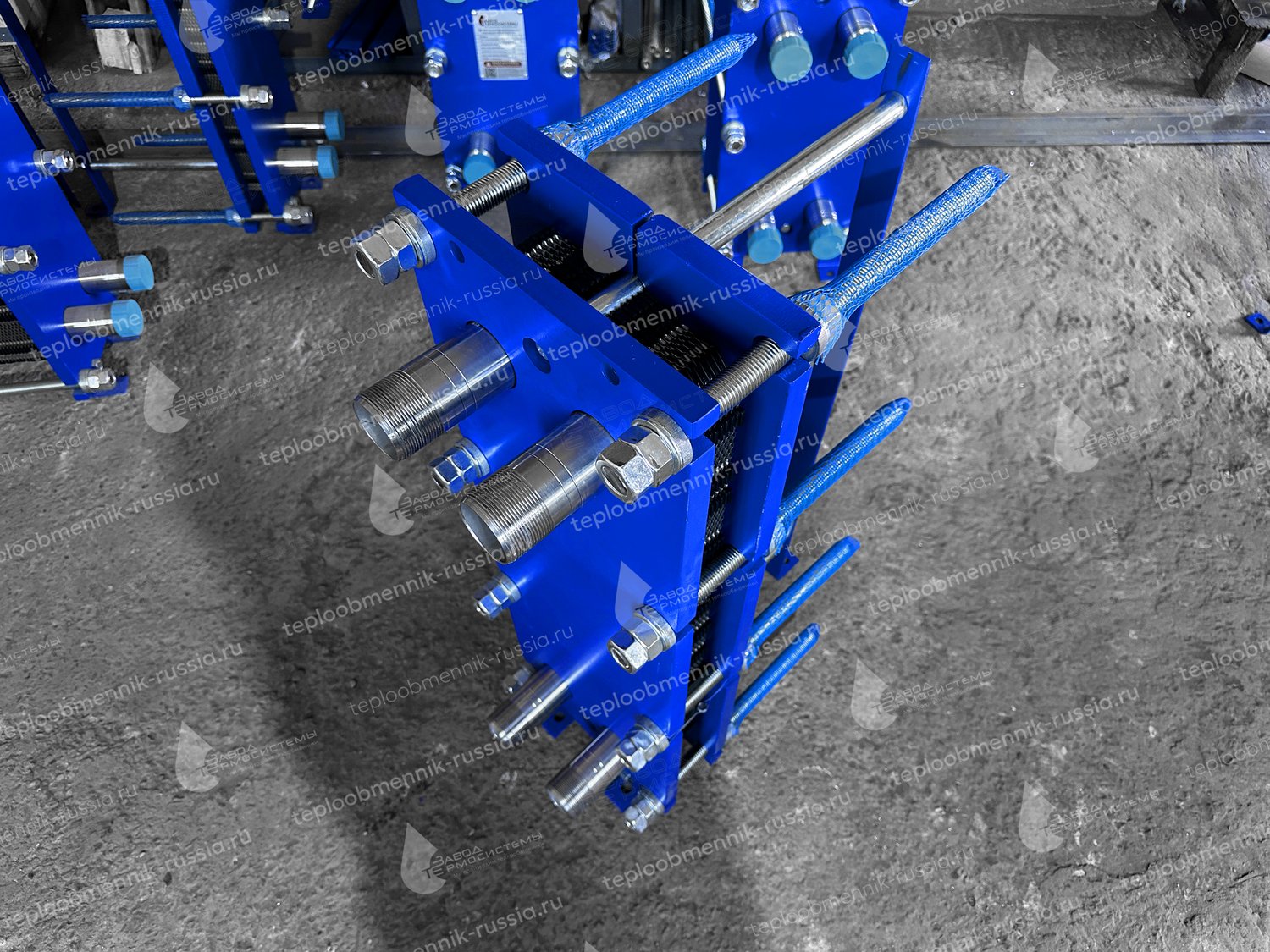

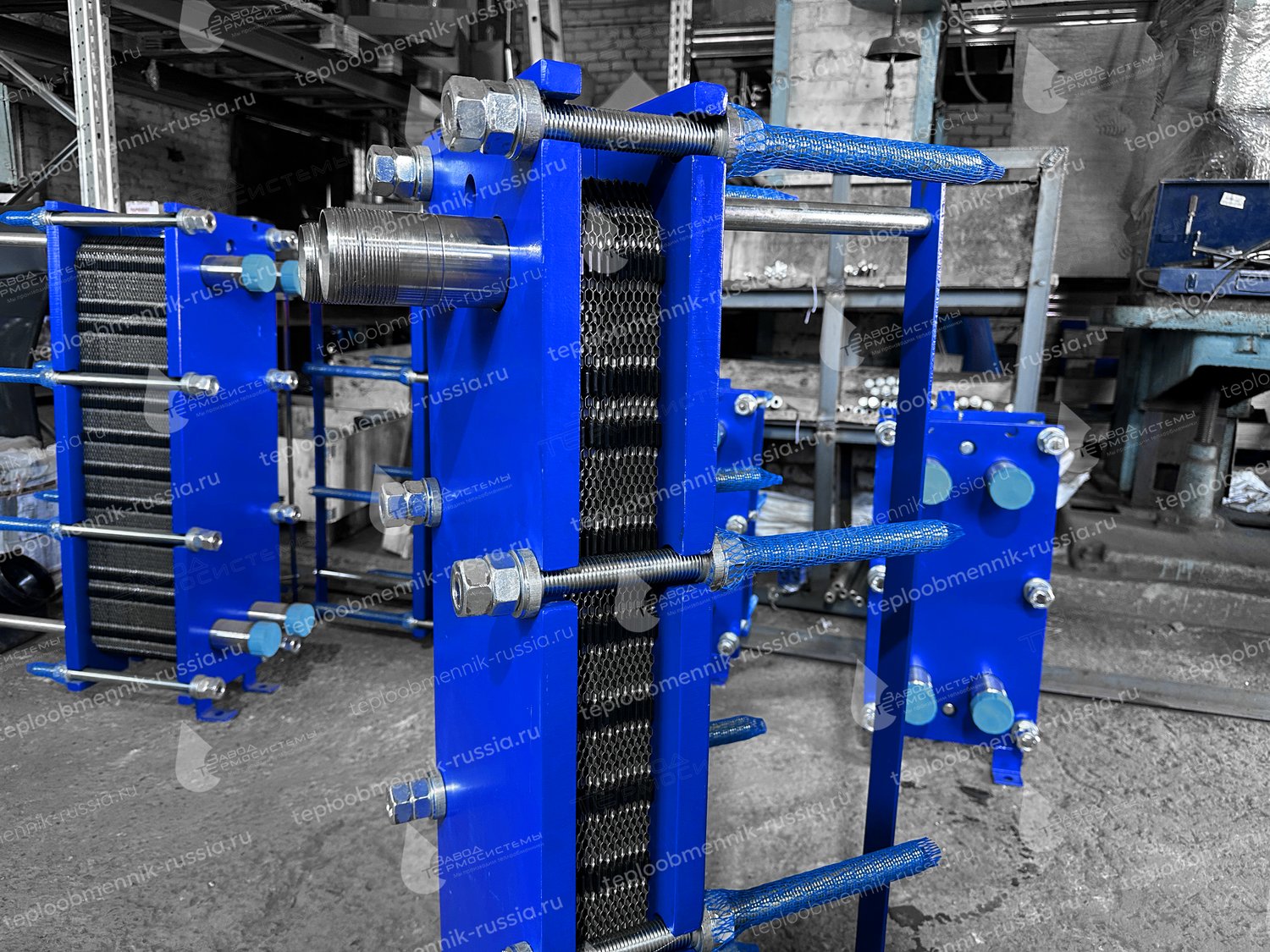

Итогом работы проектного отдела стал теплообменник для охлаждения концентрата сока модели SN14-25. Это разборный пластинчатый аппарат, специально адаптированный для вязких и чувствительных к загрязнениям сред. Основные параметры спроектированного изделия:

• Мощность: 125 кВт.
• Производительность по продукту: охлаждает 3000 литров сока в час.
• Температурный режим: концентрат охлаждается с +40°C до +6°C.
• Хладагент: пропиленгликоль с температурой на входе +2°C.

Я лично контролировал, чтобы конструкция была выполнена в строгом соответствии с требованиями пищевой безопасности. Мы изготовили теплообменник в пищевом исполнении: все поверхности, контактирующие с продуктом, сделаны из нержавеющей стали AISI316. Патрубки также выполнены из нержавейки, что исключает риск коррозии и обеспечивает соответствие нормам гигиены.

Принцип работы и конструктивные особенности

Чтобы достичь точного охлаждения сока до +6°C, мы применили противоточную схему движения сред в каналах пластин. Соковый теплообменник SN14 работает следующим образом: горячий концентрат поступает в один пакет каналов, а пропиленгликоль движется навстречу — в соседних каналах. За счет специального рельефа пластин, разработанного для пищевых сред, возникает турбулентность, которая многократно повышает коэффициент теплопередачи.

Почему для этой задачи мы выбрали именно разборную пластинчатую конструкцию? Преимущества очевидны:

• Высокая тепловая эффективность. При тех же габаритах, что и у трубчатого предшественника, пластинчатый аппарат обеспечивает более интенсивный теплообмен.
• Легкость санитарной обработки. Разборная конструкция позволяет полностью разобрать теплообменник, промыть каждую пластину и провести визуальный контроль чистоты.
• Масштабируемость. Если в будущем потребуется увеличить производительность, достаточно добавить несколько пластин в пакет.
• Работа с чувствительными средами. Гладкая поверхность пластин и отсутствие застойных зон исключают пригорание или порчу продукта.

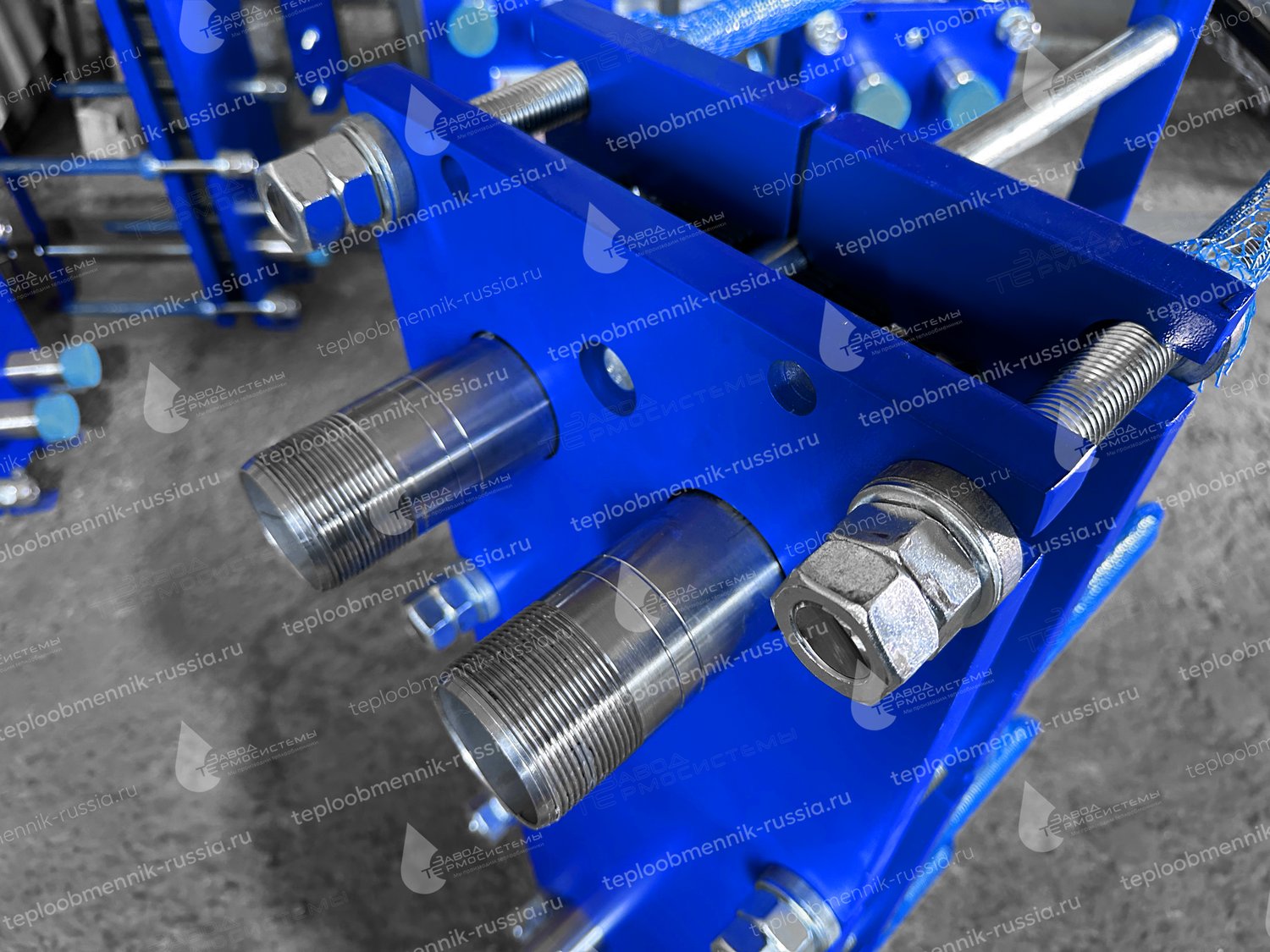

Мы доработали конструкцию, установив теплообменник с нержавеющими патрубками, что гарантирует долгий срок службы даже при частых санитарных обработках.

Процесс изготовления: от сборки пакета до опрессовки

Заказчик требовал максимальной скорости, и мы подтвердили свою репутацию надежного производителя. Весь цикл производства занял 1 день. Расскажу подробнее, как это было организовано.

1. Изготовление корпуса и несущих элементов. Наши специалисты подготовили и сварили стойки, шпильки, а прижимные плиты мы взяли готовые с нашего склада. Все сварные швы прошли визуальный контроль.
2. Сборка пакета пластин. Пластины AISI316 были предварительно промаркированы. Сборщики сформировали пакет строго по спецификации, рассчитанной проектным отделом. Каждая пластина оснащена пищевыми прокладками из EPDM, устойчивыми к воздействию пропиленгликоля и органических кислот.
3. Опрессовка теплообменника. После сборки аппарат был установлен на испытательный стенд. Мы провели гидравлические испытания: сначала пробное давление со стороны продукта, затем со стороны хладагента. Все соединения и прокладки выдержали испытание без малейших протечек.
4. Финальная подготовка. Готовый теплообменник промаркировали, упаковали в транспортировочную пленку и обрешетку, чтобы исключить повреждения при перевозке.

Логистика: доставка в Белореченск за 2 дня

Готовое оборудование мы передали транспортной компании «Деловые Линии». Доставка из Краснодара в Белореченск заняла всего 2 дня. Это стало возможным благодаря отлаженной логистике и точному планированию отгрузки. В итоге заказчик получил аппарат спустя всего 3 дня после подтверждения заявки (1 день производства + 2 дня дороги), что кардинально отличается от многомесячного ожидания импортных аналогов.

Преимущества отечественного производства: цифры и факты

Выбирая наш теплообменник, «Соки Юга» получили целый ряд конкурентных преимуществ.

• Скорость. Импортные аналоги поставлялись бы от 4 до 7 месяцев. Отечественные конкуренты называли сроки от 4 до 8 недель. Мы сделали за 1 день.
• Цена. Наш аппарат оказался на 45% дешевле импортного (с учетом логистики и пошлин) и на 30% дешевле, чем российский аналог, предлагаемый на рынке.
• Адаптация под пищевые стандарты. Мы изготовили теплообменник с нержавеющими патрубками и пластинами AISI316, что гарантирует безопасность контакта с продуктом.
• Сервисная поддержка. Мы находимся в одном регионе с заказчиком, поэтому в случае необходимости можем оперативно выехать на место.

Наш опыт: успешные проекты для соковой промышленности

За более чем 15 лет поставок на пищевые предприятия России мы накопили значительную экспертизу в охлаждении соков. Вот только два примера из недавних проектов, где наши соковые теплообменники показали себя с лучшей стороны.

1. Консервный завод «Сады Придонья» (Волгоградская область). Для линии по производству яблочного концентрата мы изготовили два теплообменника SN14 с производительностью 5000 л/ч. Оборудование работает в режиме 24/7 уже третий сезон, ни разу не потребовав замены пластин.
2. Предприятие «Натур Продукт» (Краснодарский край). Для охлаждения томатного сока с высокой плотностью мы спроектировали теплообменник с увеличенными зазорами между пластинами. Аппарат успешно справляется с вязкой средой, не допуская забивания каналов.
3. Липецкий соковый завод. Мы поставили теплообменник для охлаждения концентрата мультифрукта с производительностью 2500 л/ч. Заказчик отметил простоту разборки и легкость промывки, что сократило время CIP-мойки на 20%.

Эти примеры подтверждают, что наш инженерный подход и качество сборки позволяют решать самые разные задачи в пищевой промышленности.

Отзыв заказчика

По завершении пусконаладочных работ главный технолог компании «Соки Юга» оставил развернутый отзыв:

«Старый трубчатый теплообменник вышел из строя. Обратились на “Завод Термосистемы”. Нас приятно удивила скорость — проектный отдел быстро произвел расчет, а уже на следующий день аппарат был собран. Теплообменник охлаждает 3000 литров сока в час с 40°C до 6°C, поддерживая заданные параметры даже при пиковых нагрузках. Цена оказалась значительно ниже, чем у альтернатив. Сотрудничеством довольны, рекомендуем коллегам этот вариант замены импортного оборудования».
Евгений Сергеевич – главный технолог

Заключение

Проект для «Соков Юга» еще раз подтвердил, что российское производство теплообменного оборудования способно конкурировать с лучшими мировыми образцами по качеству, скорости и цене. Благодаря работе моего проектного отдела и слаженным действиям производственного цеха мы смогли не только сохранить технологический процесс заказчика, но и предложить ему решение с долгосрочной перспективой. Если вашему предприятию требуется надежный теплообменник для пищевых сред — мы готовы взять на себя расчет, изготовление и сопровождение под ключ.
