Компактное решение для теплого пола: Опыт подбора и производства теплообменников SN027-40.

Цена на теплообменник на 19.08.2026 (100 400 руб).

Меня зовут Анна Бутко, я инженер-проектировщик компании «Термосистемы». Мой стаж в расчетах теплообменного оборудования составляет 8 лет, и за это время через мои руки прошли сотни различных проектов — от небольших частных домов до крупных промышленных объектов. Сегодня я хочу рассказать о недавней задаче, которая наглядно показывает, как правильный расчет и слаженная работа производства помогают клиентам даже в условиях жестких дедлайнов.

Постановка задачи от частного заказчика

К нам обратился частный заказчик из Барнаула. Ему требовались теплообменники мощностью 23 кВт для организации отопления площади 150 м². Главной сложностью было то, что теплообменник для теплого пола нужно было не просто подобрать, а вписать в существующую схему с разными температурными графиками. Первичный контур работает от котла с параметрами 70°C/50°C, а в контуры теплого пола необходимо подавать теплоноситель, нагретый всего лишь с 25°C до 35°C.

Кроме того, в качестве рабочей среды со стороны потребителя используется пропиленгликоль. Я всегда обращаю внимание коллег и заказчиков на то, что наши теплообменники отлично подходят для гликоля. Благодаря особой геометрии пластин и качественным уплотнениям (EPDM), достигается высокая турбулизация потока и эффективная теплопередача даже с вязкими средами, где обычные аппараты теряют эффективность.

Принцип работы и преимущества конструкции

Система теплых полов с теплообменником — это всегда грамотное инженерное решение. В отличие от прямой подачи котловой воды в стяжку, здесь происходит полная гидравлическая развязка. Горячая вода (70°C) из котла поступает в наш аппарат, отдает энергию через гофрированные пластины, и уже охлажденная (50°C) возвращается обратно в котел. При этом вторичный контур (гликоль) нагревается строго до безопасных для напольного покрытия 35°C и циркулирует по петлям труб.

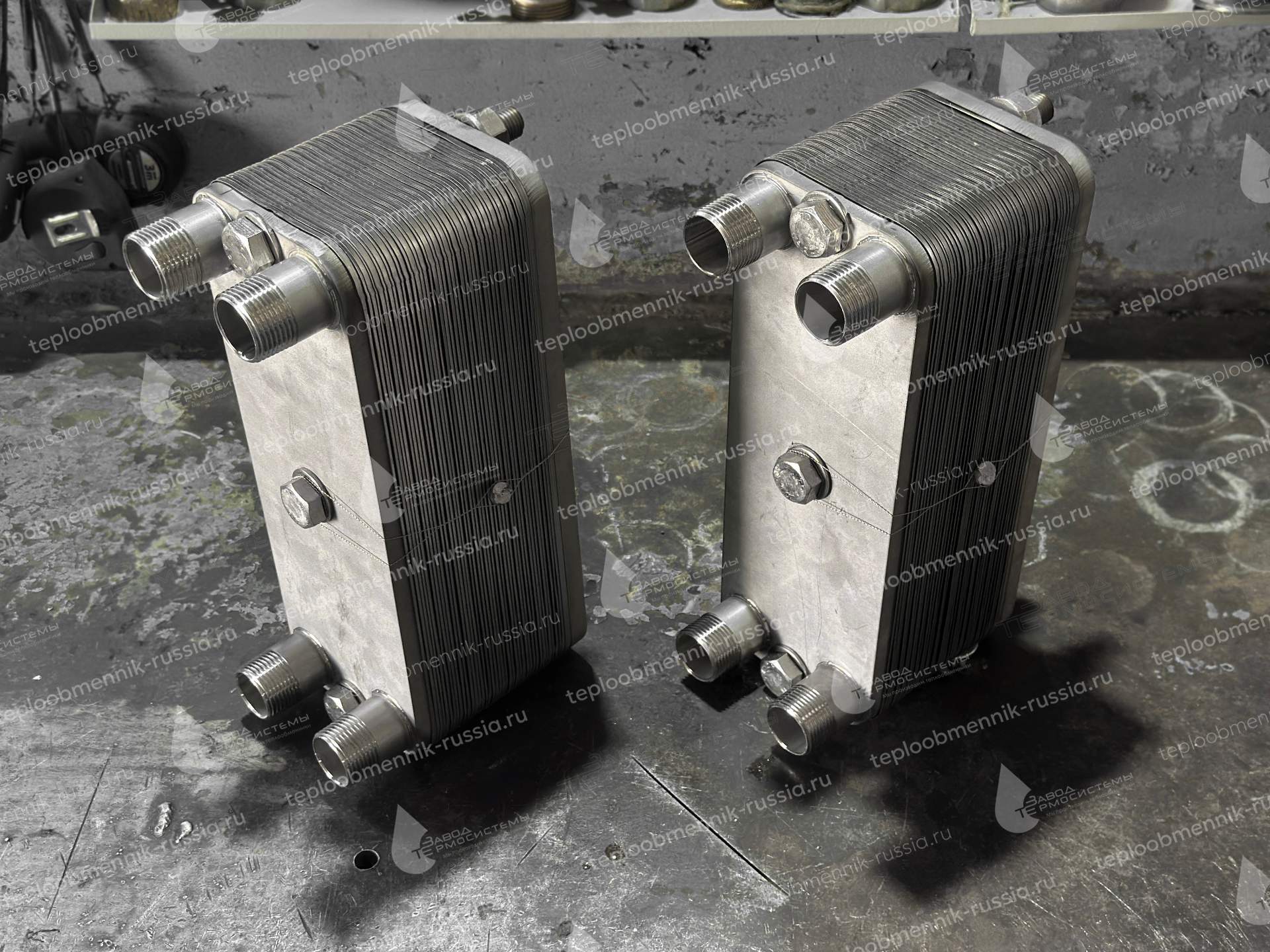

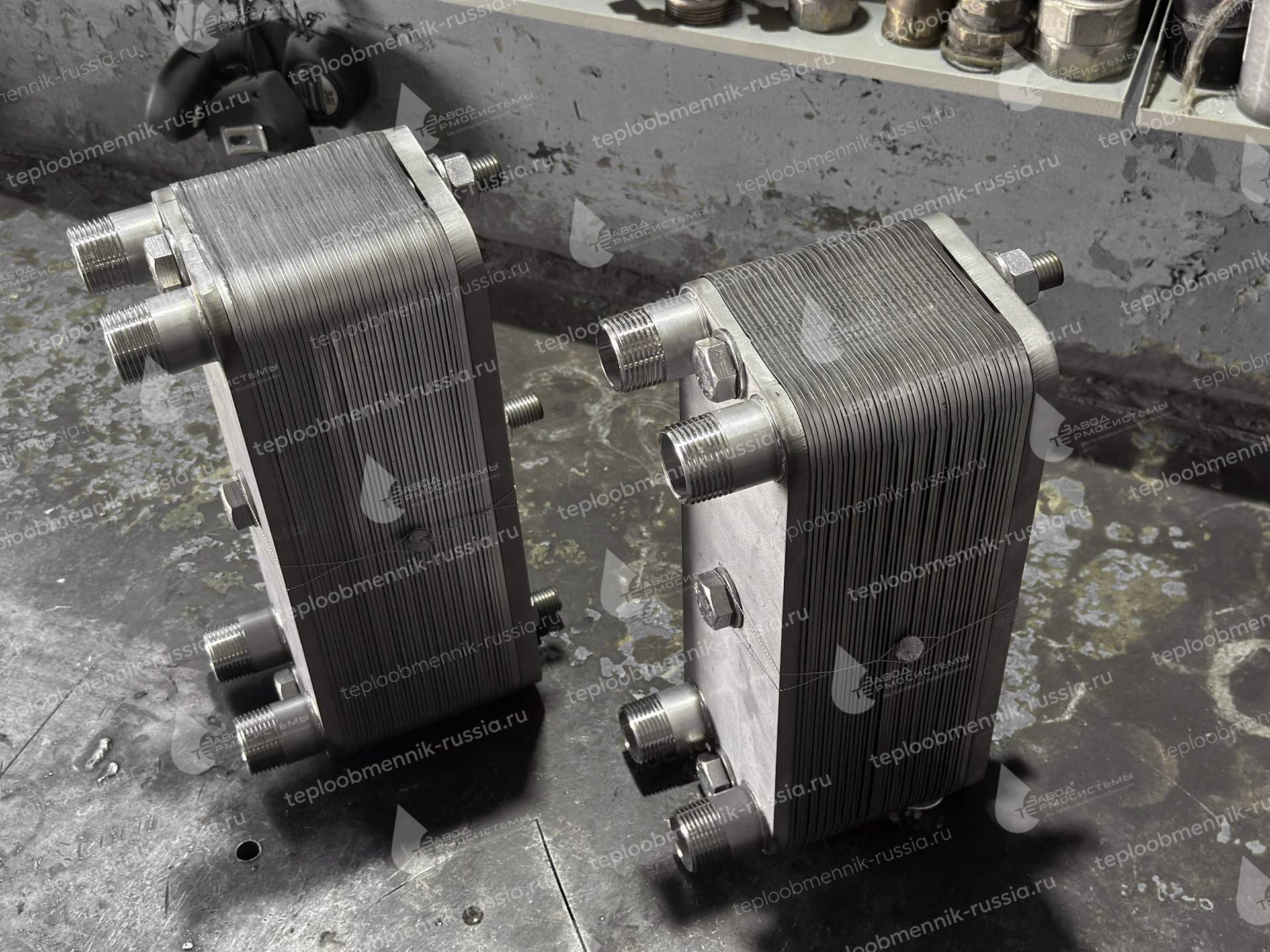

Почему я остановилась на разборном пластинчатом теплообменнике (РПТО)? Во-первых, это компактность. Модель SN027-40 является самой маленькой в нашей линейке, что идеально для размещения в нише или коллекторном шкафу. Во-вторых, это ремонтопригодность: если мощность со временем нужно будет увеличить, разборный аппарат SN027 можно дооснастить дополнительными пластинами, не меняя корпус целиком.

Производственный процесс и логистика

Ситуация у заказчика была сложная: конкуренты обещали привезти аналогичные модели за 2–5 недель, что срывало заливку стяжки. Наше предложение оказалось вне конкуренции: цена ниже на 35% и, что самое важное, сборка за 1 день.

Как нам удалось это сделать? Слаженная работа завода в Краснодаре — это отлаженный механизм. После утверждения чертежей мы сразу запустили процесс:

1. Резка корпуса. На лазерном станке были вырезаны задняя и передняя плиты, а также направляющие.

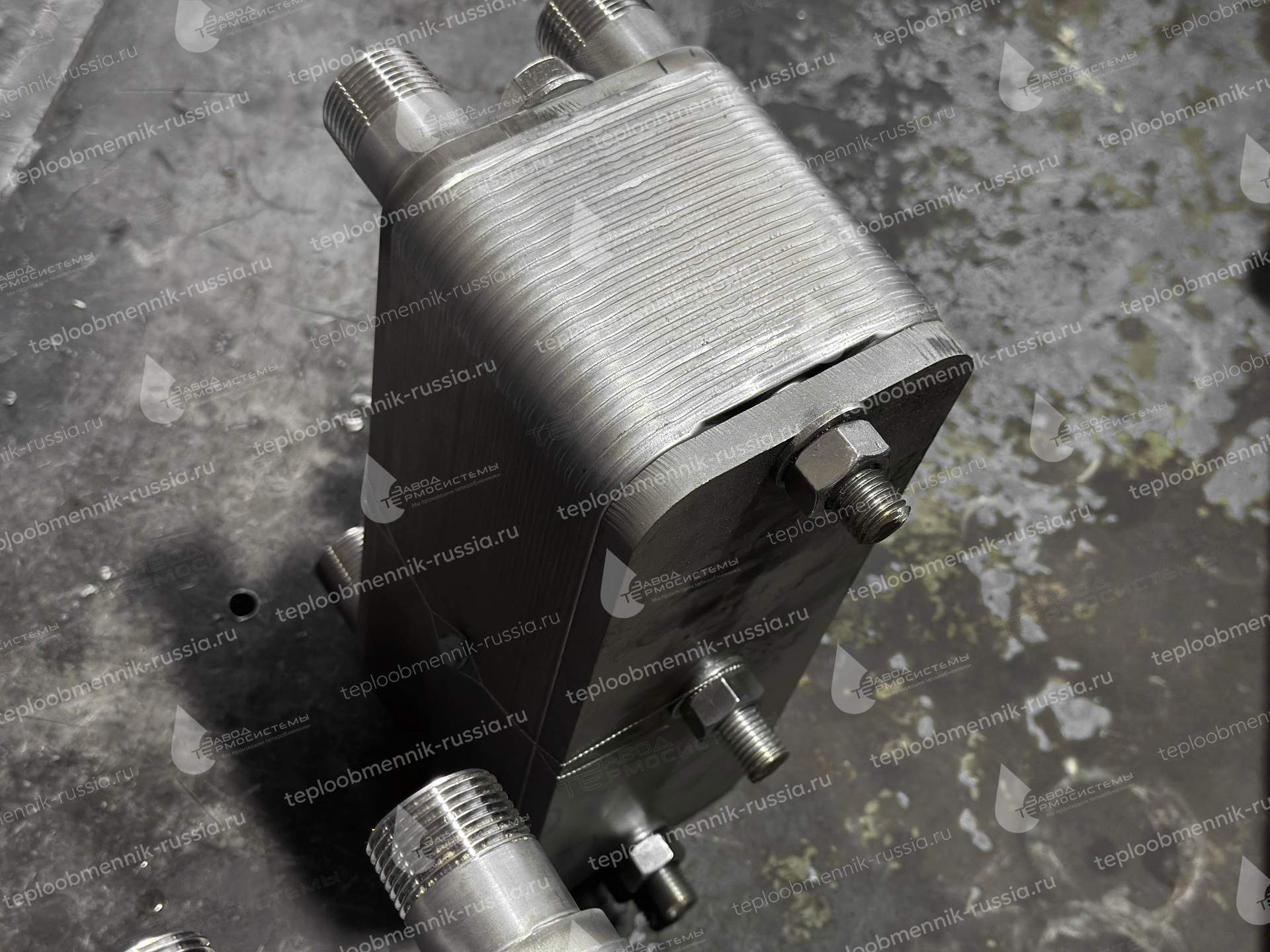

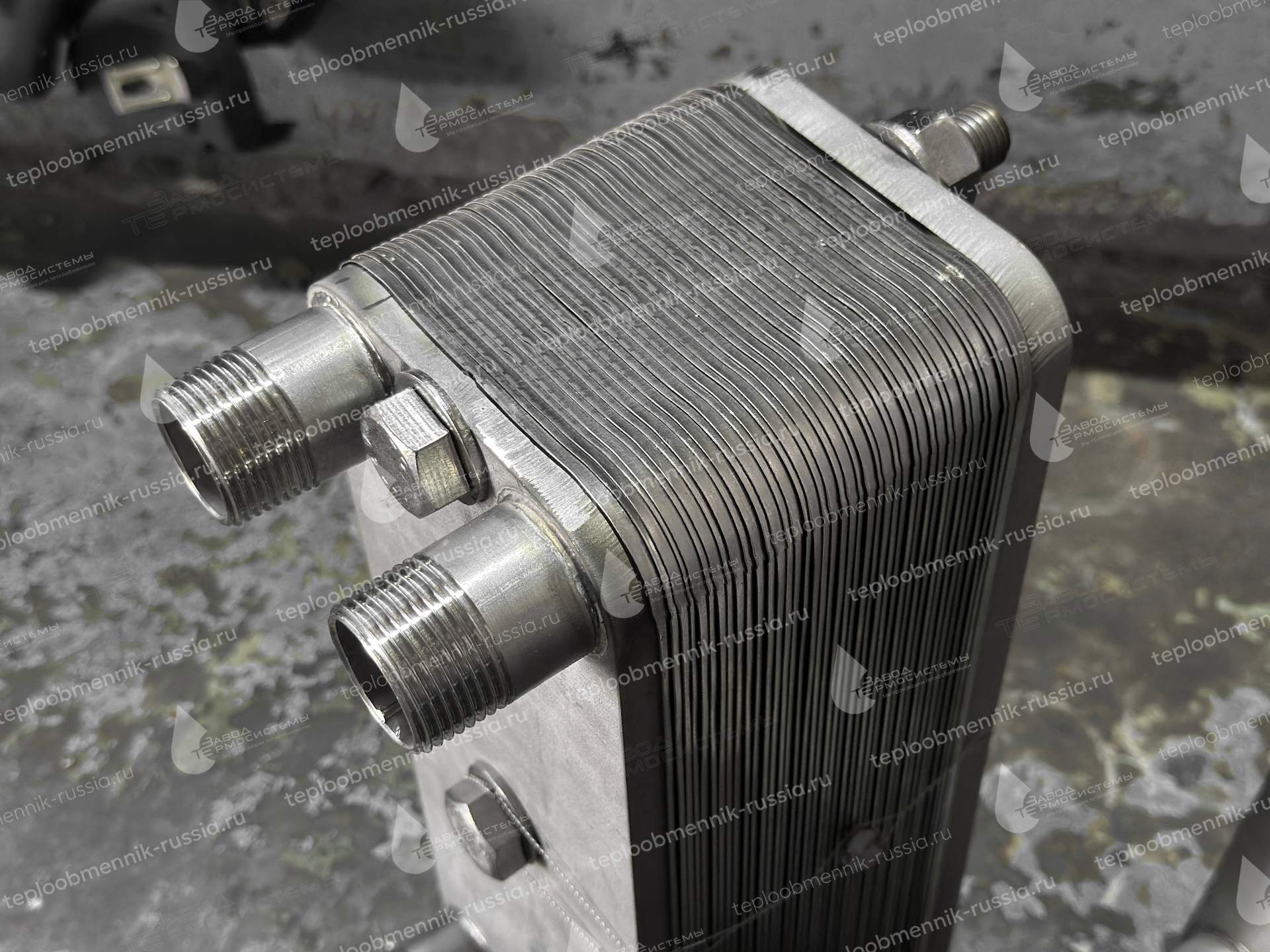

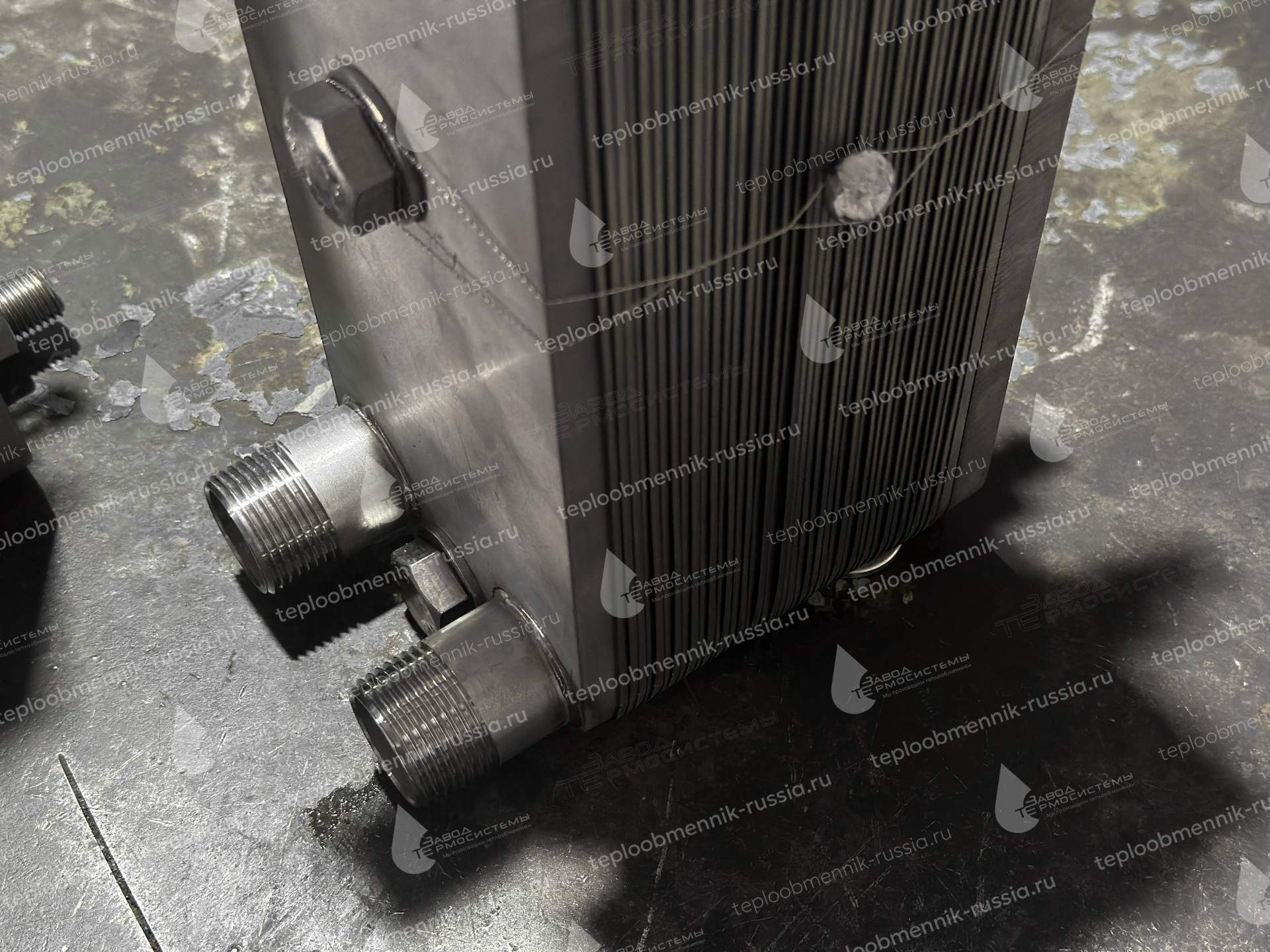

2. Сборка пакета пластин. На шпильки был набран пакет из 40 пластин согласно моему расчету.
3. Покраска. Корпус прошел этап цинкования для защиты от внешней коррозии.
4. Опрессовка. Готовый аппарат был испытан давлением, чтобы гарантировать герметичность перед отправкой.

Отдельно хочу отметить логистику. Отгрузка была произведена сразу после опрессовки. Доставку в Барнаул мы доверили проверенному партнеру — транспортной компании «Деловые Линии». Путь занял 9 дней, что для такого направления является отличным показателем. Каждый отдел сработал четко: менеджеры оперативно выставили счета, производство уложилось в сутки, а отдел логистики минимизировал время в пути.

Результат

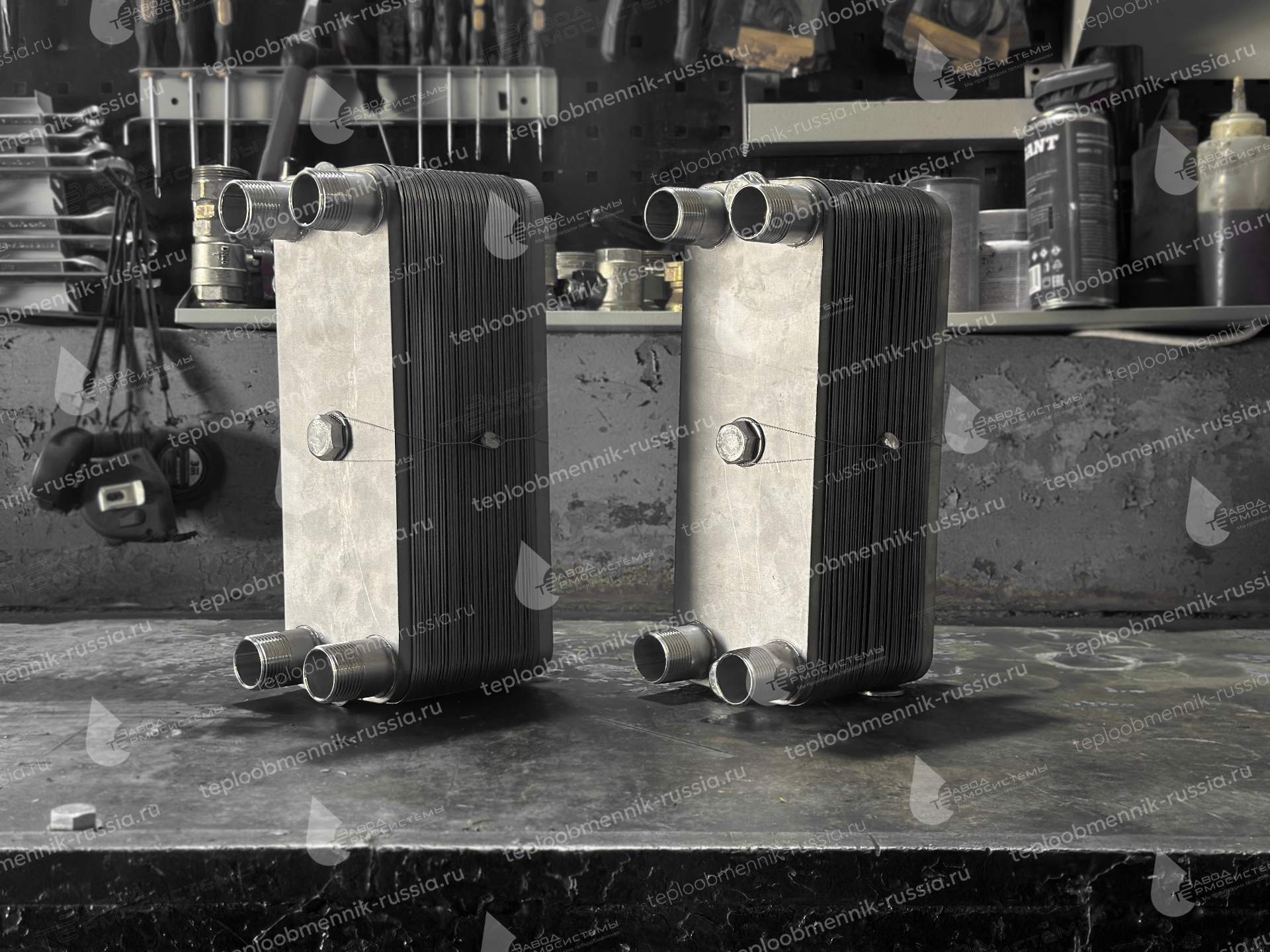

Заказчик получил компактное устройство, которое легко встало в отведенное место. Этот проект — отличный пример того, что инженерная компетентность и скорость не исключают друг друга.
