Нешаблонные решения: как мы изготовили теплообменник для быстрого монтажа на объекте без сварки.

Константин Солодовник – руководитель производственного блока в компании «Завод Термосистемы».

За годы работы мы реализовали сотни типовых проектов, но именно нестандартные задачи заставляют искать по-настоящему инженерную мысль. Недавно к нам обратилась монтажная организация из Краснодара с задачей, которая требовала скорости и технической гибкости. Расчетом и конструированием занялся наш проектный отдел, а я взял на себя контроль за реализацией технической части и комплектацией. Итогом этой работы стал уникальный теплообменник с нестандартными патрубками, о котором я хочу рассказать подробно.

Почему стандартный SN08 не подошел заказчику

Задача стояла в обеспечении теплом жилого многоквартирного дома. По нагрузкам идеально подходил разборный пластинчатый аппарат серии SN08 с мощностью 210 кВт. Однако типовая заводская версия предполагает патрубки Ду32 с наружной резьбой, а заказчик попросил нас изготовить теплообменник с резьбовыми патрубками совершенно другого диаметра. Объект был уже почти готов, и подводящие инженерные сети ждали стыковки с диаметром Ду50, имеющим внутреннюю резьбу. Цель была очевидна: исключить сварочные работы на площадке и подключить оборудование исключительно на резьбовых фитингах. Монтажникам требовалось решение «под ключ», которое можно прикрутить, а не варить.

Инженерный расчет и поиск стыковочных решений

В тесной связке с проектным отделом мы анализировали гидравлику. Просто нарезать резьбу большего диаметра, не меняя конструкцию, было нельзя. Чтобы сохранить прочностные характеристики и пропускную способность, мы пришли к выводу о необходимости изготовления специальных переходов с Ду32 на Ду50. Технический расчет подтвердил: при графике греющего контура 105°C/70°C и нагреве внутренней среды с 65°C до 85°C, увеличенный проходной канал обеспечит оптимальную скорость потока без турбулентных потерь. Согласовав цифры с представителем заказчика, мы приступили к созданию нетипового отопительного теплообменника.

Этап первый: изготовление базы теплообменника

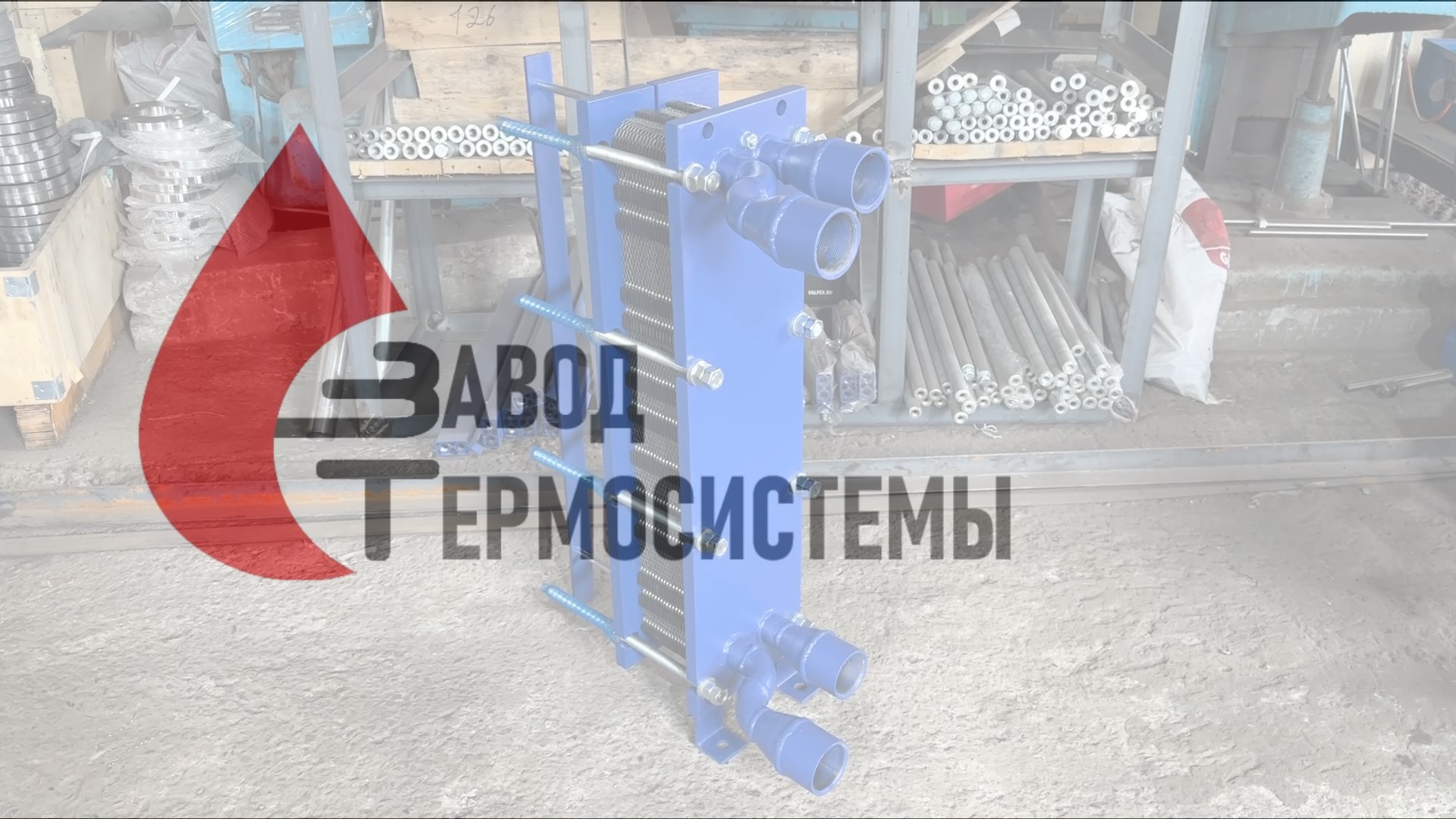

Производство запустили немедленно, так как срок стоял рекордный — всего 1 день. Я лично контролировал процесс изготовления, начиная с резки металла. На станке плазменной резки мы раскраиваем неподвижные и прижимные плиты корпусов заранее, поэтому готовые корпуса для сборки хранятся у нас на складе в наличии. Параллельно началась сборка пакета пластин. Здесь важно отметить: мы использовали штатные пластины SN08, так как сама теплопередающая поверхность осталась неизменной — это позволило выдержать паспортную мощность. После этого плиты отправили на участок порошковой покраски для защиты от коррозии. Собранный каркас прошел обязательную контрольную опрессовку, подтвердившую герметичность межпластинного пространства.

Этап второй: ювелирная работа с нестандартными патрубками

Самая ответственная часть легла на участок сварки. Наша задача была превратить выходы Ду32 в посадочные места Ду50 с внутренней резьбой. Мы изготовили специальные переходные участки трубопровода — переходы, которые аккуратно обварили по телу штатного штуцера. Особым техническим моментом стала приварка готовых муфт с внутренней резьбой на все четыре выхода. Здесь требовалась соосность, чтобы при монтаже на объекте не возникло перекосов. Сварщики работали, формируя аккуратный провар, который мы затем проверили визуально и при опрессовке теплообменника. В итоге получилась монолитная конструкция: с удобными портами Ду50 для вкручивания фитингов подводящих трубопроводов.

Принцип работы и преимущества пластинчатой схемы

Принцип работы этого теплообменника основан на противоточном движении сред без смешивания. Горячий теплоноситель из котельной, поступая с температурой 105°C, омывает тонкие профилированные пластины и отдает энергию холодному контуру. Внутренний контур многоквартирного дома нагревается до 85°C и направляется в приборы отопления — радиаторы жильцов. Пластинчатая конструкция выбрана не случайно. Во-первых, компактность: агрегат мощностью 210 кВт занимает минимум места в тепловом пункте. Во-вторых, ремонтопригодность: при изменении параметров системы такой теплообменник можно разобрать и добавить пластины для наращивания производительности.

Экономика и организация доставки

При сравнении коммерческих предложений выяснилось, что другие поставщики не готовы оперативно предоставить резьбовые соединения такого диаметра, а их цена оказалась выше нашей почти вполовину. В итоге, заказчик остановился на варианте российского производства от «Завода Термосистемы», потому что наше предложение было дешевле на 45%, а сроки изготовления составили рекордные – 1 день. Мы полностью уложились в один производственный день. Чтобы не рисковать сохранностью груза при перегрузках, мы организовали доставку теплообменника на объект собственным транспортом, передав его прямо в руки прорабу монтажного участка.

Обратная связь как индикатор качества

Для меня, как для производственника, самый ценный результат — это отзыв с объекта. Бригадир монтажников сообщил нам по телефону после установки и сказал буквально следующее:

«Подключили за полчаса. Без сварки — просто вкрутили фитинги, поджали, стравили воздух. Геометрия патрубков четкая, все село без подгонок.»

Такие слова подтверждают, что наш нестандартный подход к комплектации и жесткий контроль качества на всех этапах работают безотказно. Заказчик получил именно то, что хотел: готовый агрегат, полностью исключающий дополнительные работы на объекте.
