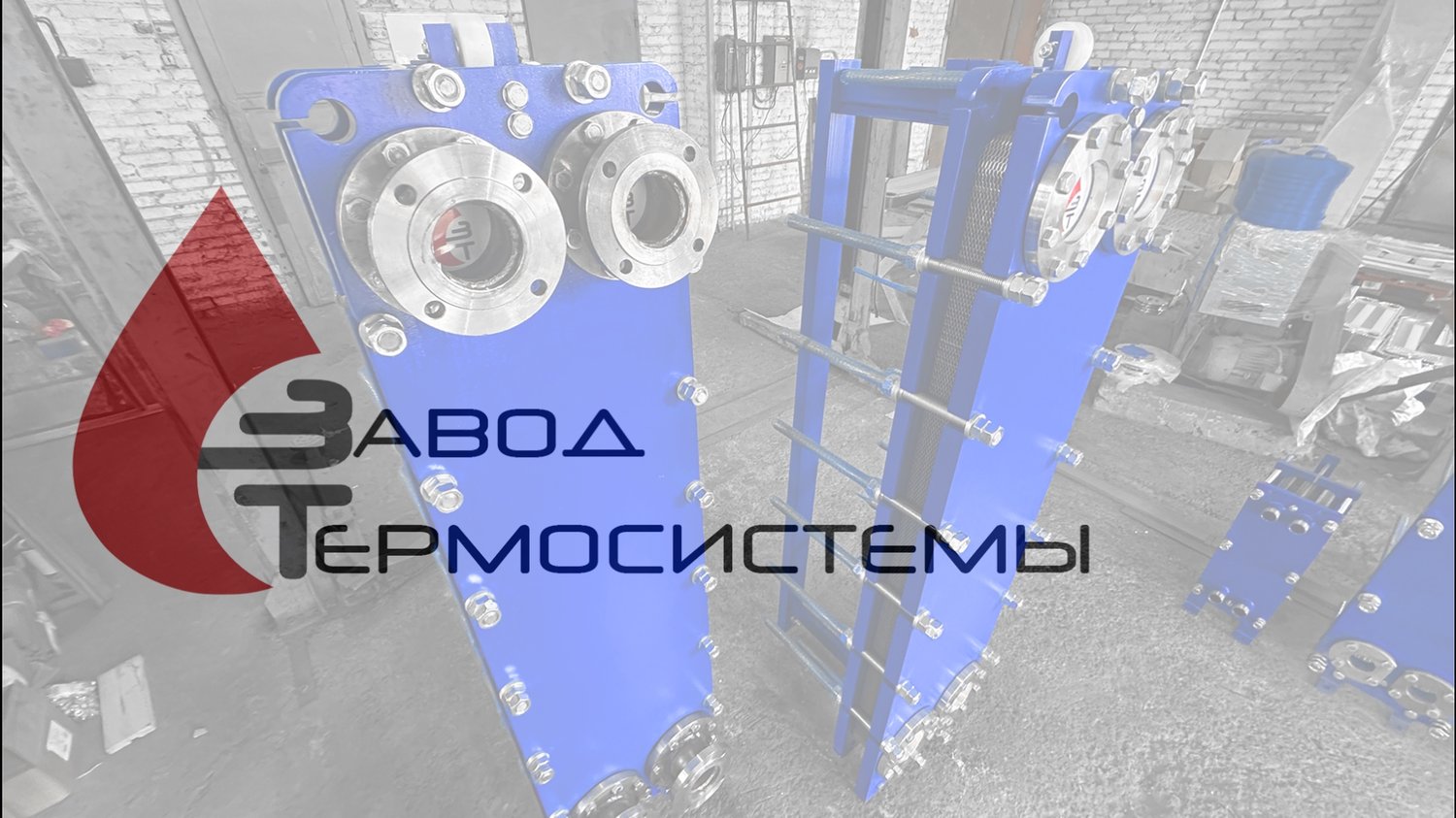

Отгрузка двух пластинчатых теплообменников SN47 для теплового пункта многоквартирного дома (МКД).

Заказчик: Строительно‐монтажная организация г. Вологда

Схема работы:
Городской район с централизованным теплоснабжением от крупной котельной. Помагистральной теплотрассе в тепловой пункт жилого дома поступает перегретый теплоноситель.

Его нельзя напрямую подавать в батареи жильцов по нескольким причинам:

 Высокое давление в магистрали.

 Высокая температура теплоносителя (может достигать 130°C).

 Низкое качество воды (содержит химические реагенты, примеси), которая не подходит для систем отопления.

Задача теплового пункта — передать тепло от городской сети во внутреннюю систему отопления, а также нагреть питьевую воду до 60С перед подачей ее в смесители (краны) жильцов. Для этого и используются теплообменники.

Пластинчатый теплообменник (ПТО) для системы отопления

Задача: Нагреть воду, которая будет циркулировать по стоякам и радиаторам внутри дома, до требуемой температуры – 85С.

Как это работает:

 Первичный контур (от котельной): По магистральным трубопроводам в ИТП поступает так называемый теплоноситель первого контура (сетевая вода). Его параметры 130°C / 70°C
(подача/обратка).

 Вторичный контур (в доме): Это замкнутый контур, по которому циркулирует вода системы отопления дома. Она движется по кругу: из теплопункта → в батареи → обратно в теплопункт. Подпитка этого контура происходит редко, из‐за небольших утечек.

 Процесс в теплообменнике:

1. Горячая сетевая вода (130°C) от котельной поступает в пластины теплообменника системы отопления.

2. Вода из системы отопления дома (вернувшаяся с температурой 65°C) подается насосами во встречном потоке в те же каналы между пластинами, но в соседние промежутки.

3. Через тонкие металлические пластины происходит эффективная передача тепла. Сетевая вода остывает до 70°C, а вода из системы отопления нагревается до 85°C.

4. Остывшая сетевая вода возвращается по "обратке" в котельную.

5. Нагретая вода системы отопления направляется в распределительные коллекторы дома и далее по стоякам к радиаторам.

Пластинчатый теплообменник (ПТО) для системы Горячего Водоснабжения (ГВС)

Задача: Обеспечить жильцов дома постоянной горячей водой с требуемой санитарной температурой (не ниже +60°C на выходе из пункта).

Как это работает:

 Первичный контур: Используется тот же источник — в ИТП поступает греющий теплоноситель из котельной.

 Вторичный контур (ГВС дома): Вода берется напрямую из городского водопровода (холодного водоснабжения — ХВС), нагревается в теплообменнике и подается потребителям в краны, души и т.д.

 Процесс в теплообменнике:

1. Горячая сетевая вода (70°C в летний период) поступает в пластины теплообменника.

2. Холодная питьевая вода из водопровода (+5°C зимой, +15°C летом) подается во встречном потоке.

3. Происходит быстрый нагрев. Холодная вода за доли секунды нагревается до санитарной нормы +60°C... +65°C.

4. Нагретая водопроводная вода сразу поступает в разводящие трубы ГВС дома.

5. Остывшая сетевая вода возвращается в котельную.

Преимущества схемы с пластинчатыми теплообменниками:

1. Энергоэффективность: Пластинчатые теплообменники имеют КПД до 95%.

2. Компактность: Оба аппарата занимают очень мало места.

3. Надежность и безопасность: Разделение контуров защищает дорогостоящее оборудование дома (трубы, радиаторы, смесители) от высокого давления и плохого
качества сетевой воды.

4. Точное регулирование: Позволяет гибко поддерживать комфортную температуру в квартирах и экономить тепловую энергию.

5. Ремонтопригодность: При необходимости теплообменник можно быстро разобрать для чистки или замены уплотнений.

Таким образом, связка из двух пластинчатых теплообменников в тепловом пункте — это стандарт
современной, эффективной и безопасной системы обеспечения многоквартирного дома теплом и
горячей водой.
