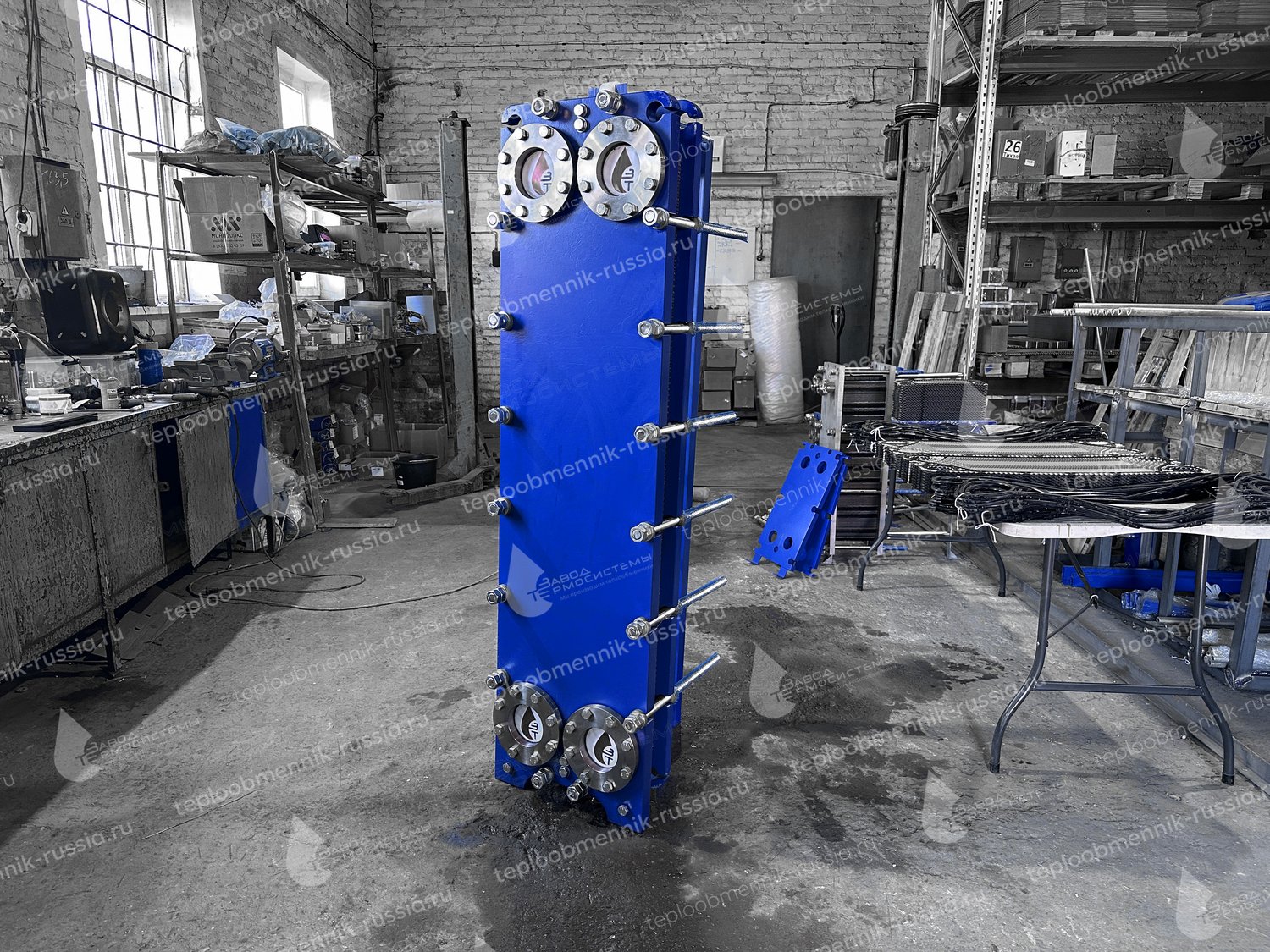

Отгрузка пластинчатого теплообменника SN47-25 мощностью 640 кВт.

Цена теплообменника на 24.04.2026 (365 400 руб.)

Анна Бутко - инженер-проектировщик с восьмилетним стажем в сфере теплообмена. «Завод Термосистемы»

Сегодня я хочу рассказать об одном из них. Речь пойдет о теплообменнике мощностью 640 кВт, который мы спроектировали и изготовили на замену вышедшему из строя импортному оборудованию.

Задача от столичного заказчика

Ко мне обратилась московская управляющая компания, обслуживающая многоквартирные жилые дома. У них возникла критическая ситуация: в разгар отопительного сезона сломался пластинчатый теплообменник Alfa Laval, отработавший всего 5 лет. Для системы отопления жилого здания это означало риск остаться без тепла.

Первое, что я сделала как инженер – провела обстоятельный разговор с заказчиком, мы выяснили все технические требования заказчика, а главное, выяснили причину, по которой вышел из строя старый теплообменник. Это крайне важно, потому что мы должны избежать такой ситуации в будущем.
Заказчик изначально хотел купить оригинальный аналог, но сроки поставки от 2 до 5 недель их категорически не устраивали. Нужно было решение за 1-2 дня. Мы предложили отопительный теплообменник собственного производства от компании «Термосистемы» (Краснодар) с ценой на 40% ниже оригинала и сборкой за сутки. Клиент согласился.

Детальный расчет: как я подбирала параметры

Проектирование такого узла требует скрупулезности. Пообщавшись с главным инженером УК, я уточнила фактические режимы работы. Вот ключевые параметры, которые легли в основу расчета:

• Мощность установки: 640 кВт.
• Греющий контур (первичный): график 90°C на входе / 70°C на выходе.
• Нагреваемый контур (вторичный): нагрев с 60°C до 80°C.
• Среда: вода без примесей (закрытая система отопления).

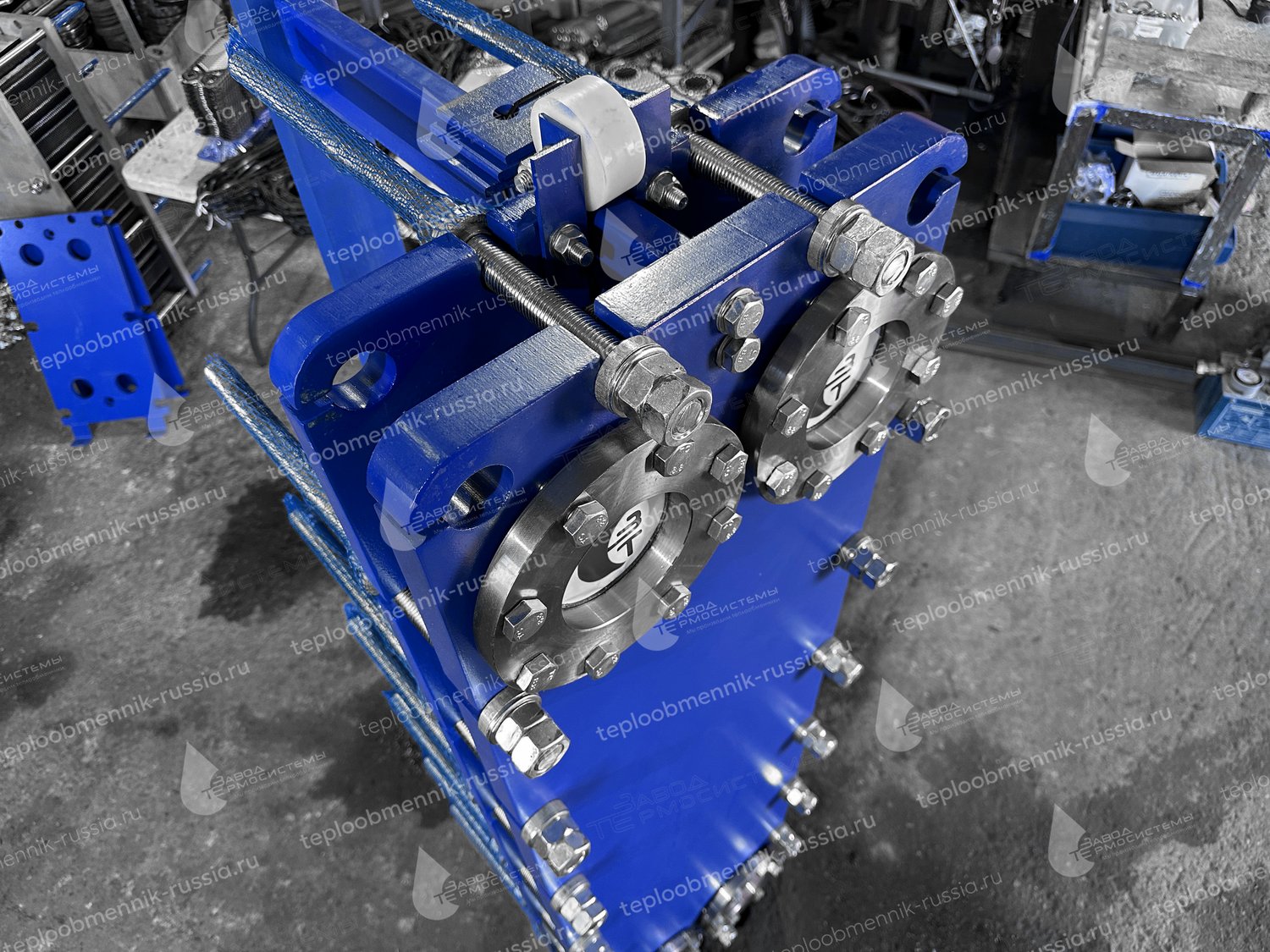

Исходя из этих данных, я подобрала аналог теплообменника Alfa Laval – нашу модель SN47-25. Почему именно её? Пластинчатая конструкция оптимальна для жилого фонда: она компактна, легко масштабируется и обслуживается. Я рассчитала количество пластин, гидравлические потери и диаметры штуцеров так, чтобы готовое изделие идеально встало на место старого без переварки труб.

Процесс изготовления на заводе

После утверждения спецификации я передала чертежи в цех. Срок изготовления – 1 день. Вахтовым методом мы запустили процесс:

1. Резка и подготовка корпуса. Несущие рамы и прижимные плиты раскроили на плазменном станке. Точность посадочных мест – до 0,5 мм.
2. Покраска. Стальные элементы обработали антикоррозийным грунтом и покрыли полимерной краской – для защиты от внешних воздействий. Эти этапы мы делаем заранее. Поэтому готовые корпуса хранятся у нас на складе в наличии. Как только поступает заявка на сборку теплообменника – мы сразу приступаем. У нас рекордные сроки отгрузки – всего 1 день!

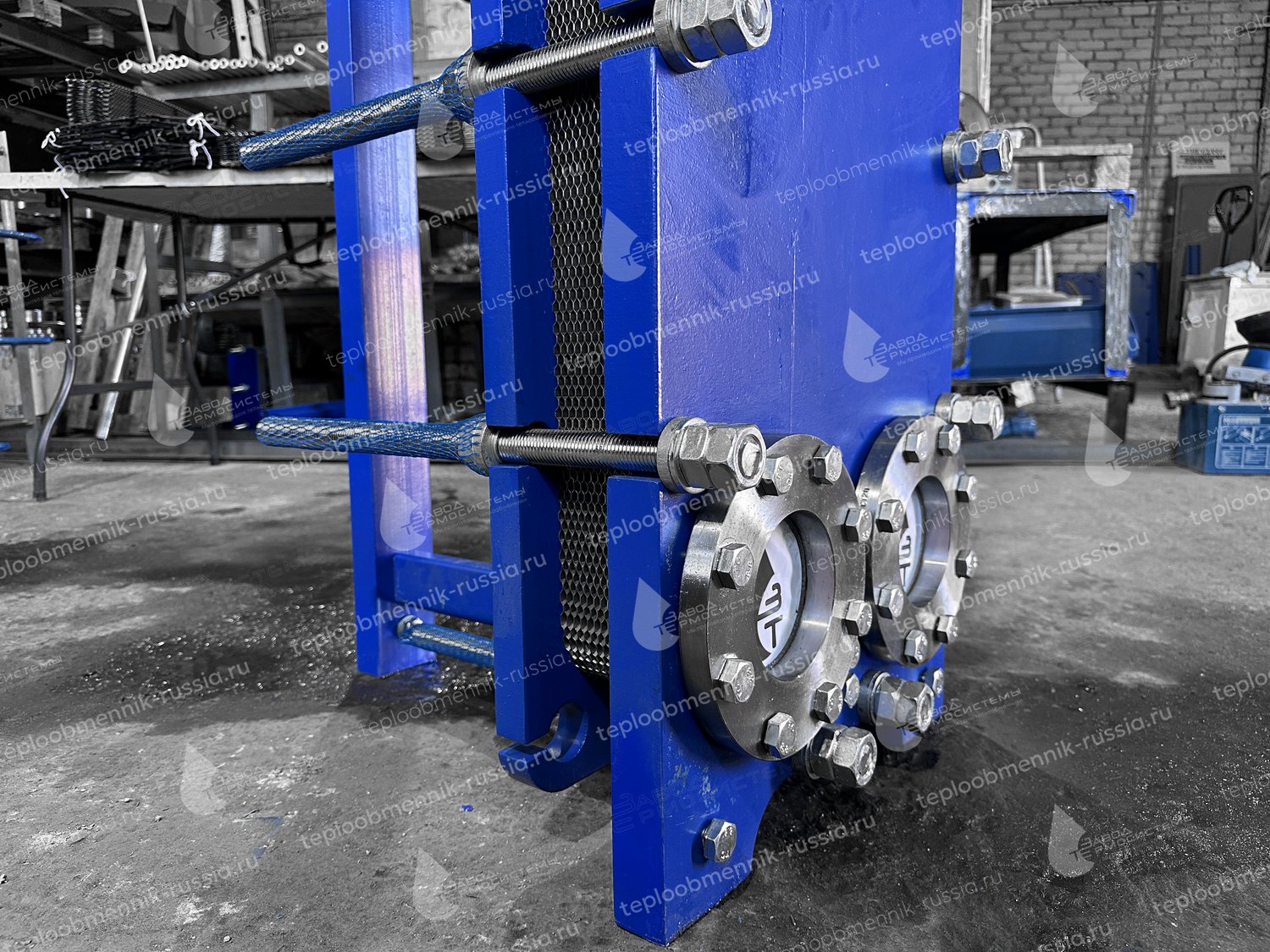

3. Сборка пакета пластин. Это ключевой этап. Сборщики одели на направляющие штанги 25 гофрированных пластин из нержавеющей стали AISI 316L. Я лично проконтролировала чередование каналов (шахматный порядок для турбулизации потока).

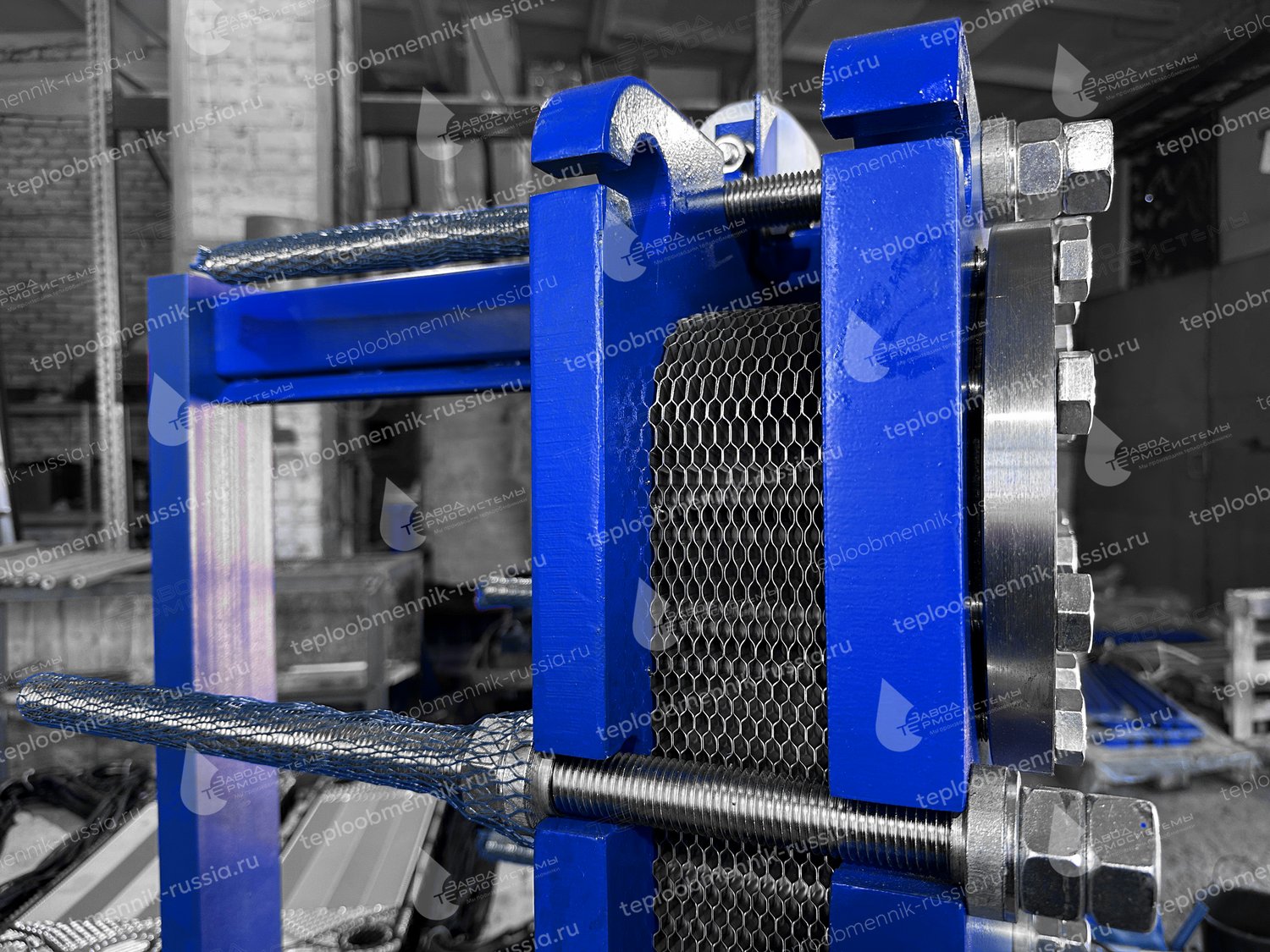

4. Стяжка пакета. Гидравлическим домкратом пакет сжали до расчетного размера. Затяжка шпилек производилась динамометрическим ключом – равномерное усилие исключает перекос.
5. Опрессовка. Готовый узел опрессовали водой давлением 23 бар (в 1,5 раза выше рабочего). Выдержка 30 минут – падения давления не зафиксировано.

Принцип работы теплообменника SN47-25

Как работает этот отопительный теплообменник? Внутри корпуса расположен пакет рифленых пластин. Горячий теплоноситель (90°C) из центрального теплопункта движется по четным каналам в одну сторону, а обратный поток из радиаторов (60°C) – по нечетным навстречу.

За счет встречного движения и турбулизации на рифлениях тепло эффективно переходит от первичного контура ко вторичному. На выходе мы получаем стабильные 80°C, которые расходятся по стоякам в квартиры. Процесс идет непрерывно, без смешивания сред – уплотнения надежно разделяют потоки.

Почему выбрали пластинчатую конструкцию?

Для жилого дома с его переменными нагрузками (утром теплее, ночью прохладнее) разборный пластинчатый тип – лучшее решение. Вот его плюсы, которые я как инженер ценю:

• Высокая эффективность. Коэффициент теплопередачи в 3-5 раз выше, чем у кожухотрубных аналогов.
• Компактность. SN47-25 весит всего 320 кг – его легко монтировать в тесной ИТП.
• Ремонтопригодность. При загрязнении можно разобрать теплообменник и промыть или заменить только несколько пластин, а не весь аппарат.
• Гибкость. Добавлением или удалением пластин легко подстроить мощность под реальные нужды дома.

Какие проблемы заказчика решил мой проект?

Эта история – наглядный пример импортозамещения. Вот что удалось закрыть:

1. Срочность. 24 часа - Вместо 2-5 недель ожидания оригинальноого Alfa Laval - мы выиграли время. Через 1 день после запуска в производство теплообменник стоял на отгрузке.
2. Бюджет. Снижение стоимости на 40% позволило УК направить сэкономленные средства на ремонт другого оборудования.
3. Надежность. Старый вышел из строя из-за электрохимической коррозии тонких пластин. Я предложила заказчику не только теплообменник, но и комплекс мер, которые позволят избежать электрохимической коррозии в будущем.
4. Логистика. Доставку в Москву организовали транспортной компанией «Деловые Линии». Путь из Краснодара занял 5 дней – груз пришел в целости.

Результат и отзыв заказчика

Теплообменник SN47-25 был смонтирован силами штатных сантехников УК за 4 часа. Подключение прошло без нареканий – геометрия штуцеров совпала идеально. Система запущена, радиаторы в квартирах греют штатно.

Для меня этот проект – ещё одно подтверждение: грамотный инженерный расчет и локализация производства решают даже самые большие задачи в сжатые сроки. Если вам нужна замена импортного теплообменника или проектирование под ключ – обращайтесь!
