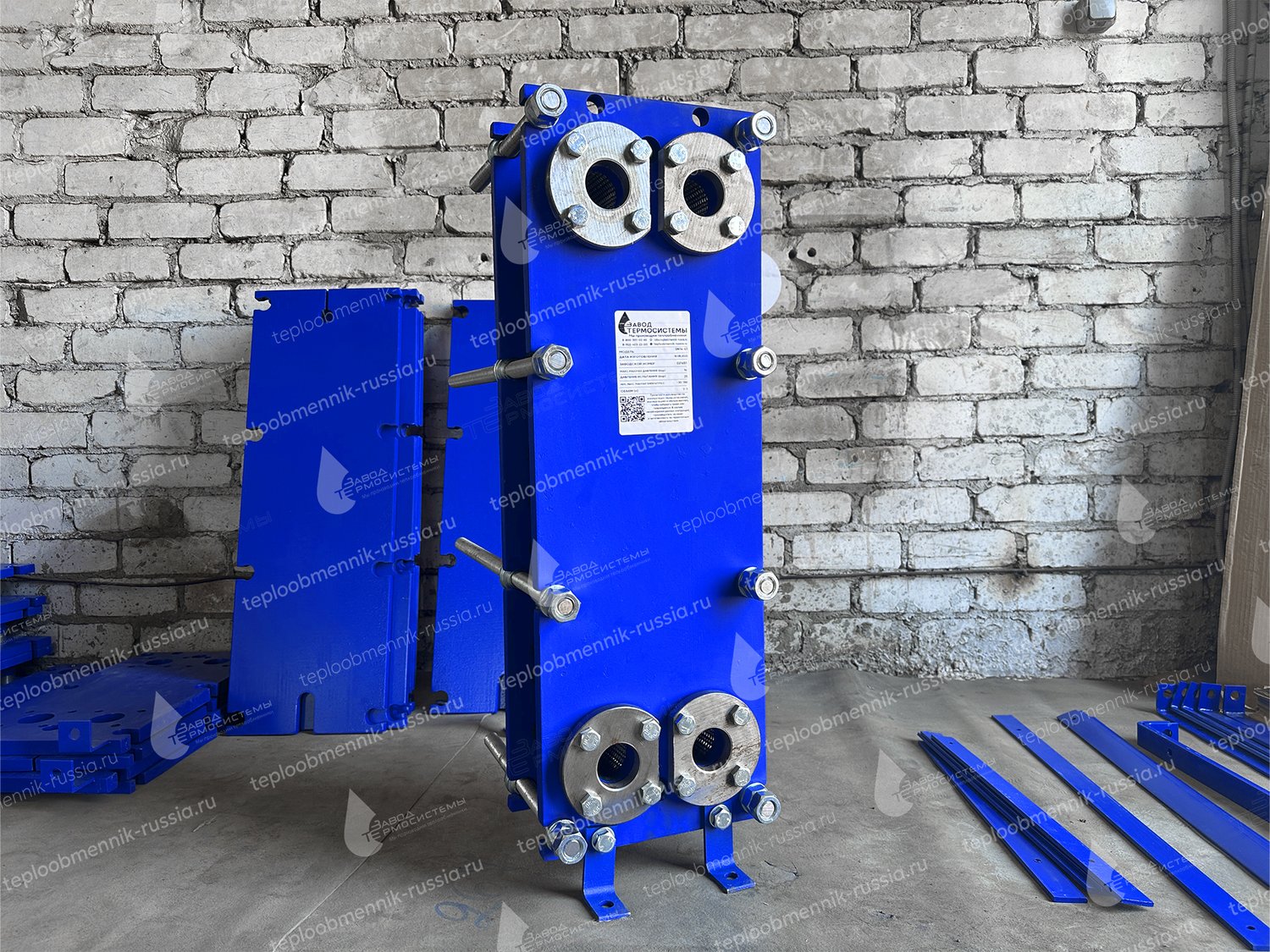

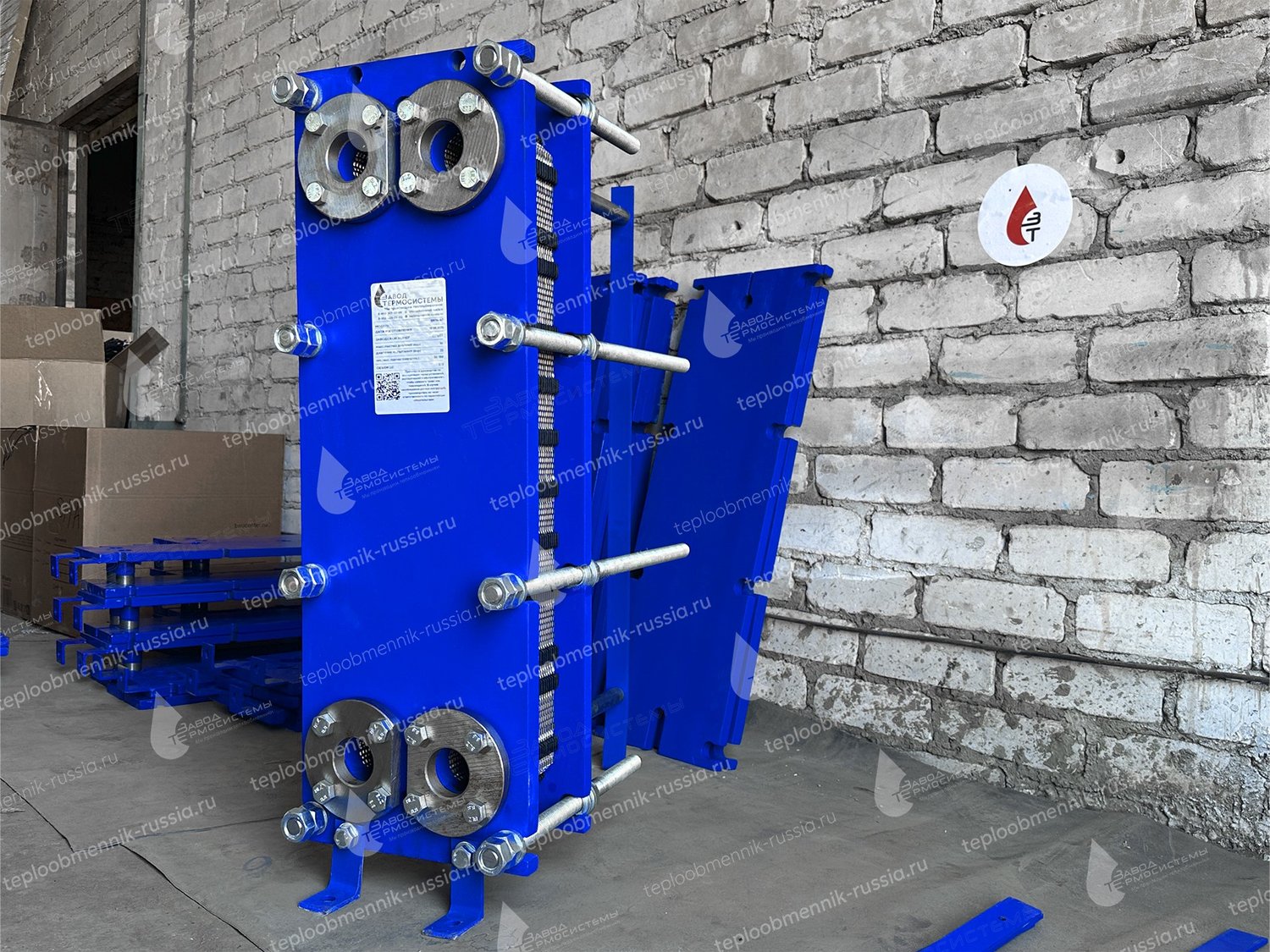

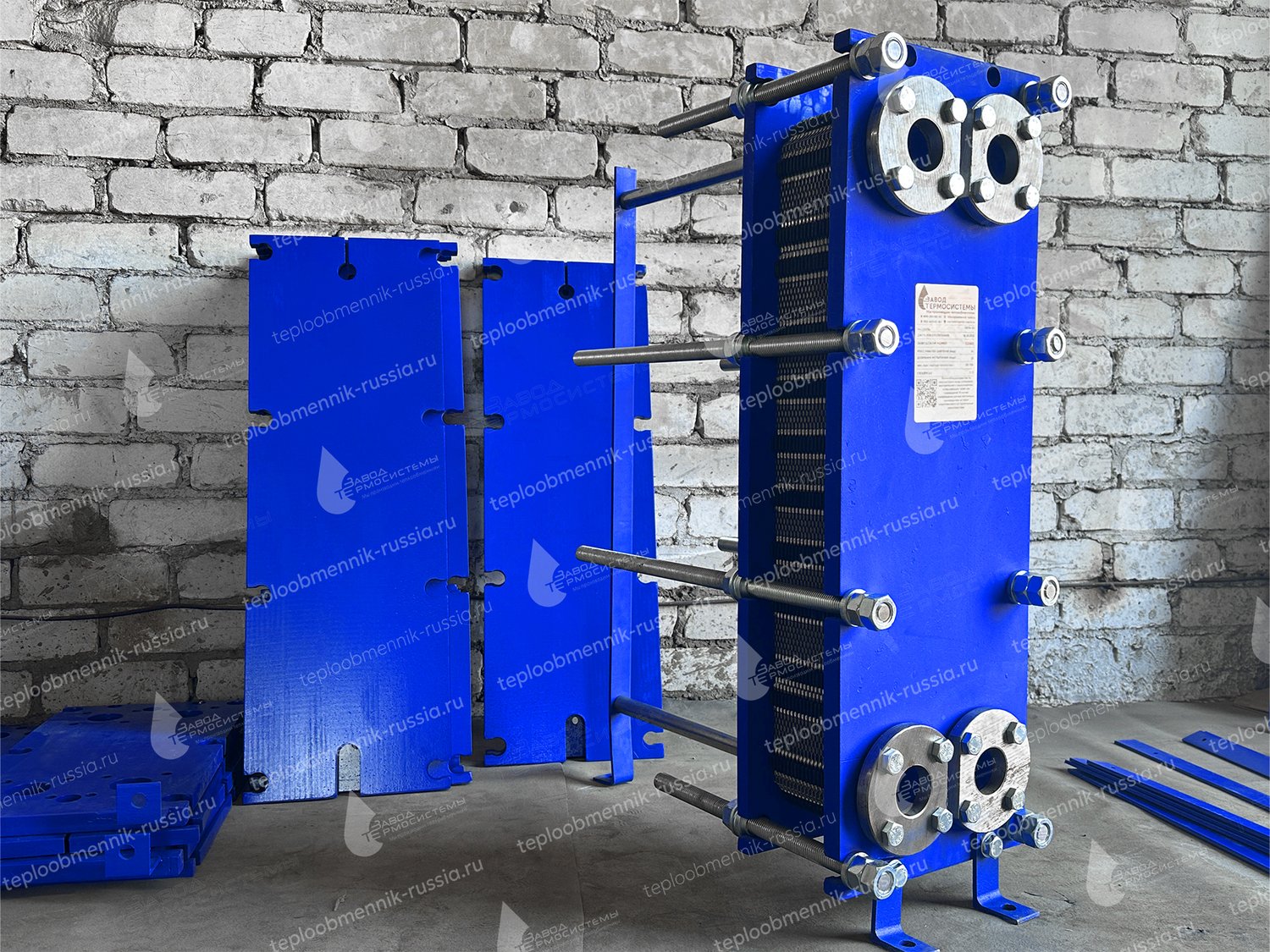

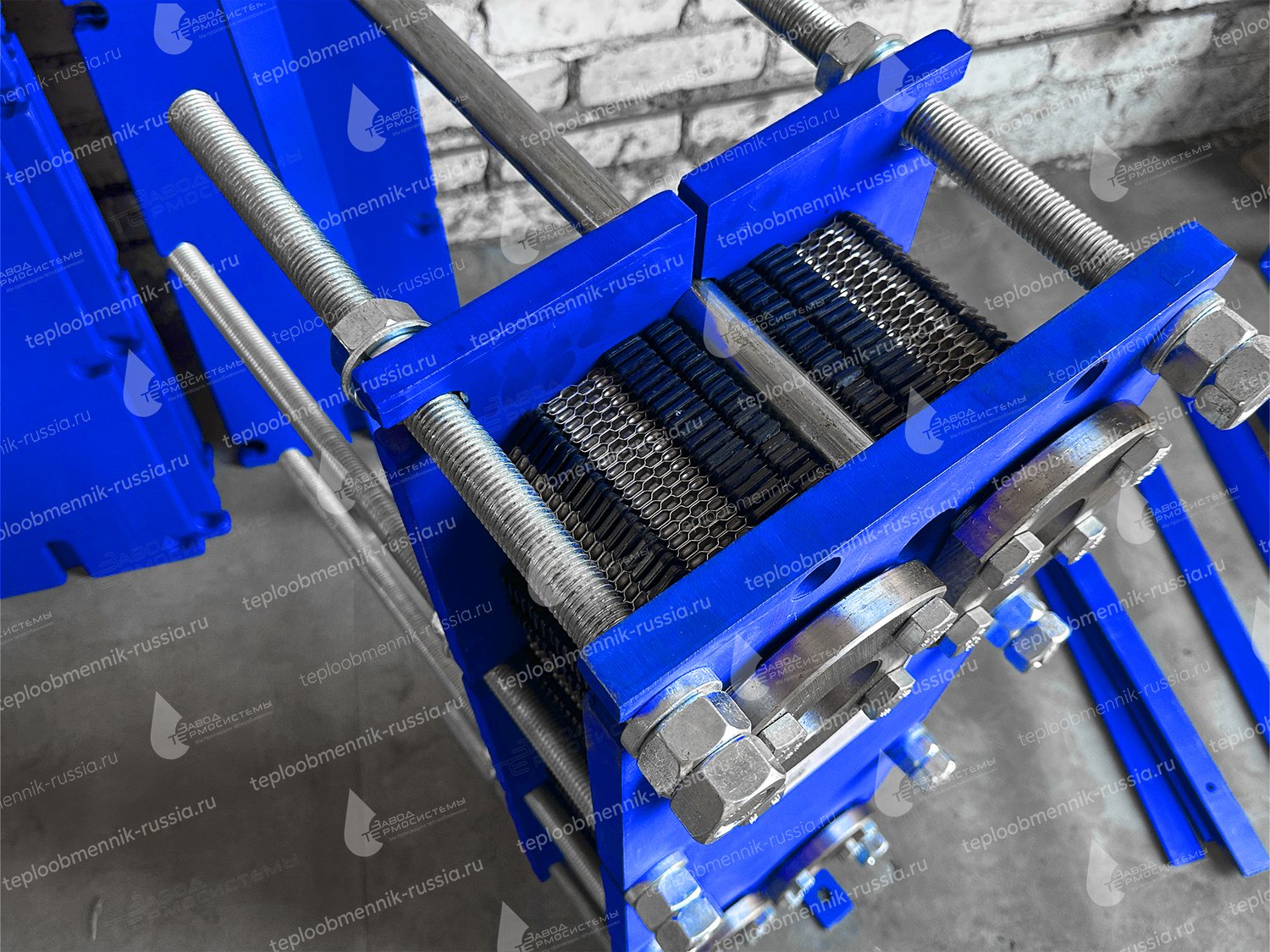

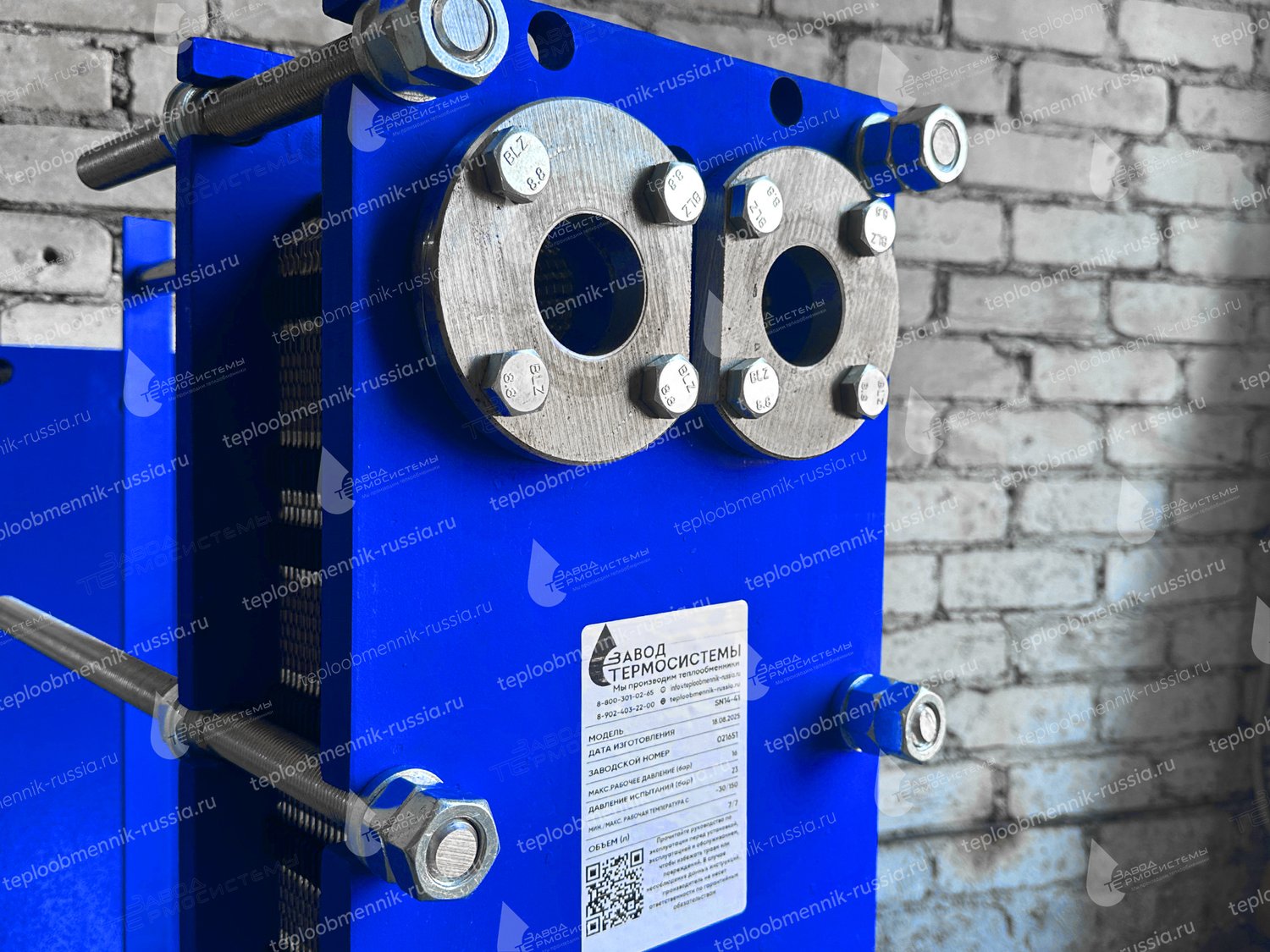

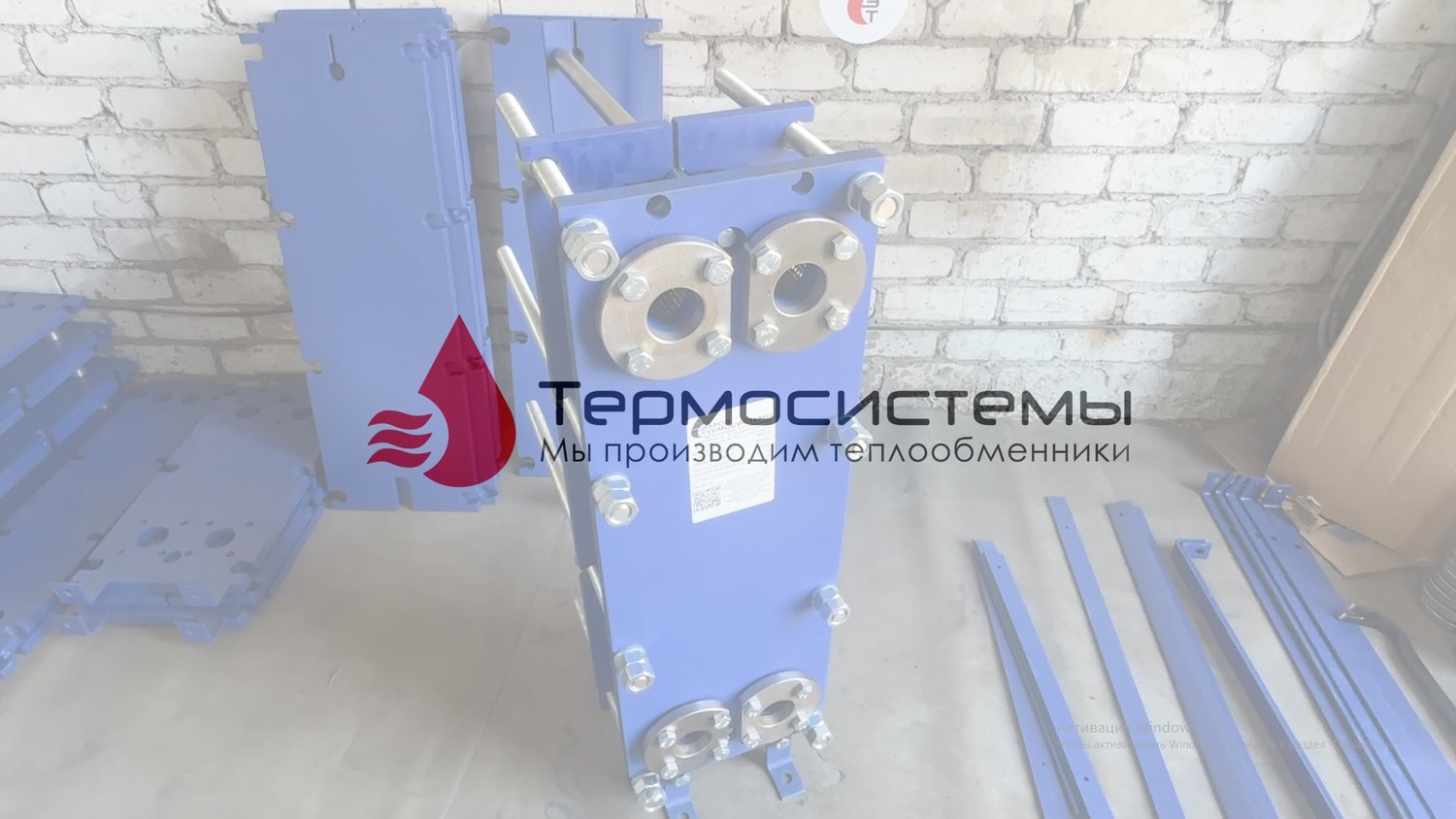

Отгрузка теплообменника SN14-41 для отопления цеха (производственного помещения) 4000 м2.

Это очень распространенный и практичный пример. Использование пластинчатого
теплообменника (ПТО) для отопления производственного цеха — классическая схема, которая
позволяет эффективно и гибко управлять теплом.

Задача: Отопление производственного цеха площадью 4000 м²

Условия:Есть центральная котельная завода или тепловой пункт, который подает перегретую воду

по магистральным сетям.

Однако: Температура в магистрали слишком высока для безопасного использования внутри цеха
(130/70 °C).

Давление в первичном контуре высокое.

Необходимо иметь независимый, безопасный и регулируемый контур отопления самого
цеха (с температурой 90/70 °C или ниже для радиаторов).

Решение: Установка узла обвязки пластинчатого теплообменника на входе тепловой сети в цех.
ПТО выполняет роль теплоутилизатора или промежуточного теплообменника.

Схема работы и роль пластинчатого теплообменника
1. Первичный контур (контур источника тепла):
o По этому контуру через ПТО проходит теплоноситель от центральной котельной.
Перегретая вода с параметрами 130 °C на подаче и 70 °C на "обратке".
o Этот контур замкнут на центральную котельную. Давление в нем высокое (6‐10
атм.).

2. Вторичный контур (контур потребителя ‐ система отопления цеха):
o Это независимый контур, который циркулирует только внутри цеха. Он заполнен
теплоносителем, который непосредственно проходит через радиаторы и
калориферы системы вентиляции.
o Заданная температура для этого контура — 90 °C на подаче и 70 °C на
"обратке" (суммарный температурный напор 20 °C).
o Давление здесь ниже, создается собственным циркуляционным насосом контура
отопления цеха.

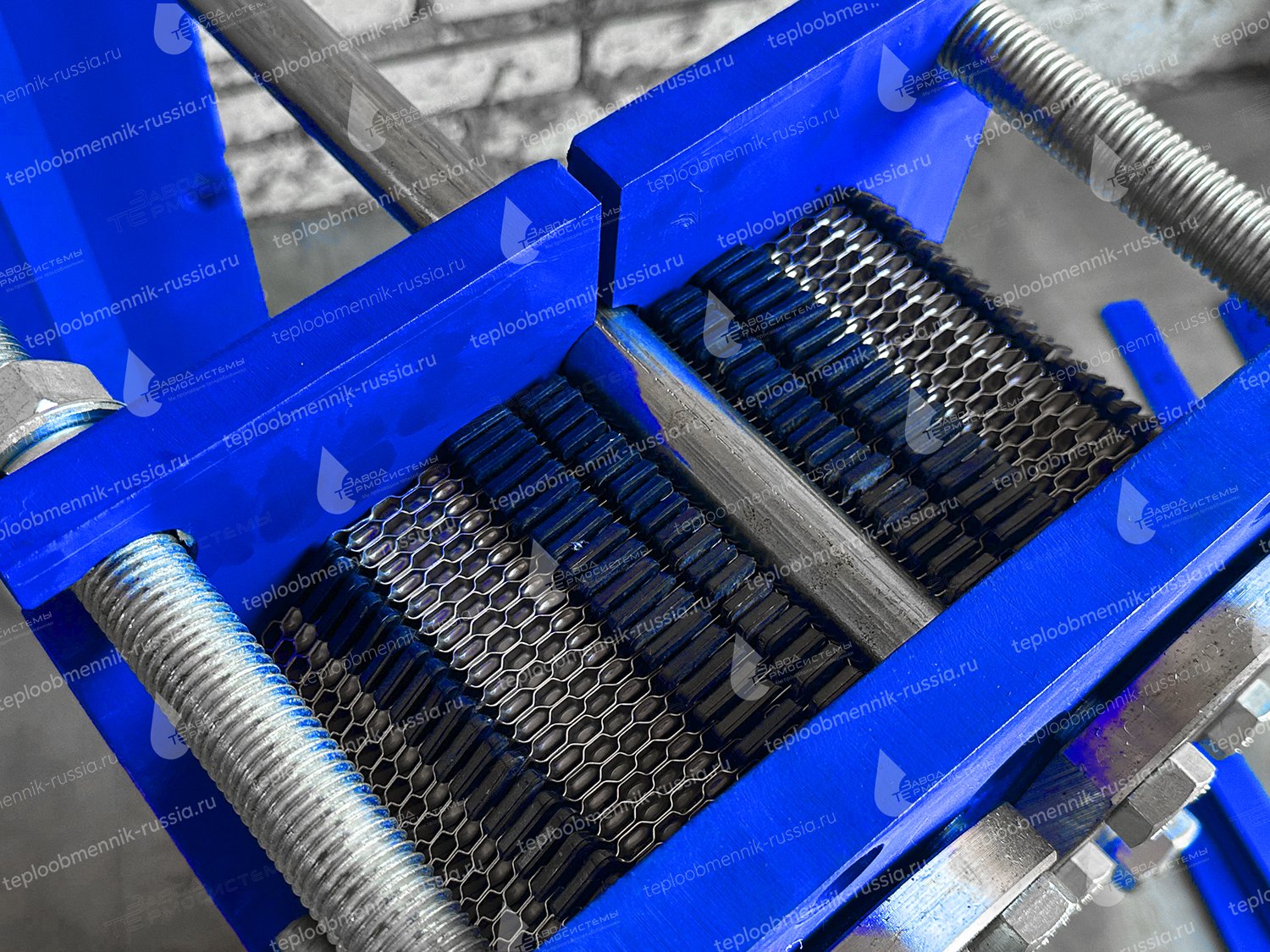

3. Процесс в пластинчатом теплообменнике:
o Горячая вода из магистрали (130 °C) поступает в ПТО.
o Отдавая тепло через тонкие стальные пластины, она охлаждается до расчетных 70
°C и возвращается в обратную магистраль котельной.
o Вода из системы отопления цеха (70 °C) поступает с другой стороны пластин.
o Она нагревается до требуемых 90 °C и направляется циркуляционным насосом по
системе отопления цеха.

Таким образом, ПТО передает тепловую энергию от первичного контура котельной к
вторичному контуру отопления цеха, не смешивая их.

Преимущества такого решения:

Безопасность: Система отопления цеха гидравлически изолирована от высоконапорной
магистральной сети. Это защищает радиаторы и трубы в цехе от высокого давления, а
также предотвращает последствия возможных гидроударов в общей сети.

Автономность и регулирование: Температуру в цехе можно легко регулировать, не влияя
на общую сеть завода. Это делается с помощью:
o Трехходового клапана на первичном контуре, который изменяет расход греющего
теплоносителя через ПТО.
o Или изменением скорости циркуляционного насоса на вторичном контуре.

Энергоэффективность: Пластинчатые теплообменники имеют очень высокий коэффициент
теплопередачи (КПД часто превышает 90‐95%), что минимизирует потери.

Компактность: ПТО занимает значительно меньше места, чем кожухотрубный
теплообменник аналогичной мощности или система прямого электрического нагрева.

Ремонтопригодность: При необходимости пластинчатый теплообменник можно легко
разобрать для механической чистки от загрязнений и накипи, что критически важно для
промышленных систем.
