Теплообменник ТТ50R‐60 с патрубками «под пайку» для теплового насоса. Отгрузка заказчику.
Описание объекта
Технические характеристики
Изготовление и доставка

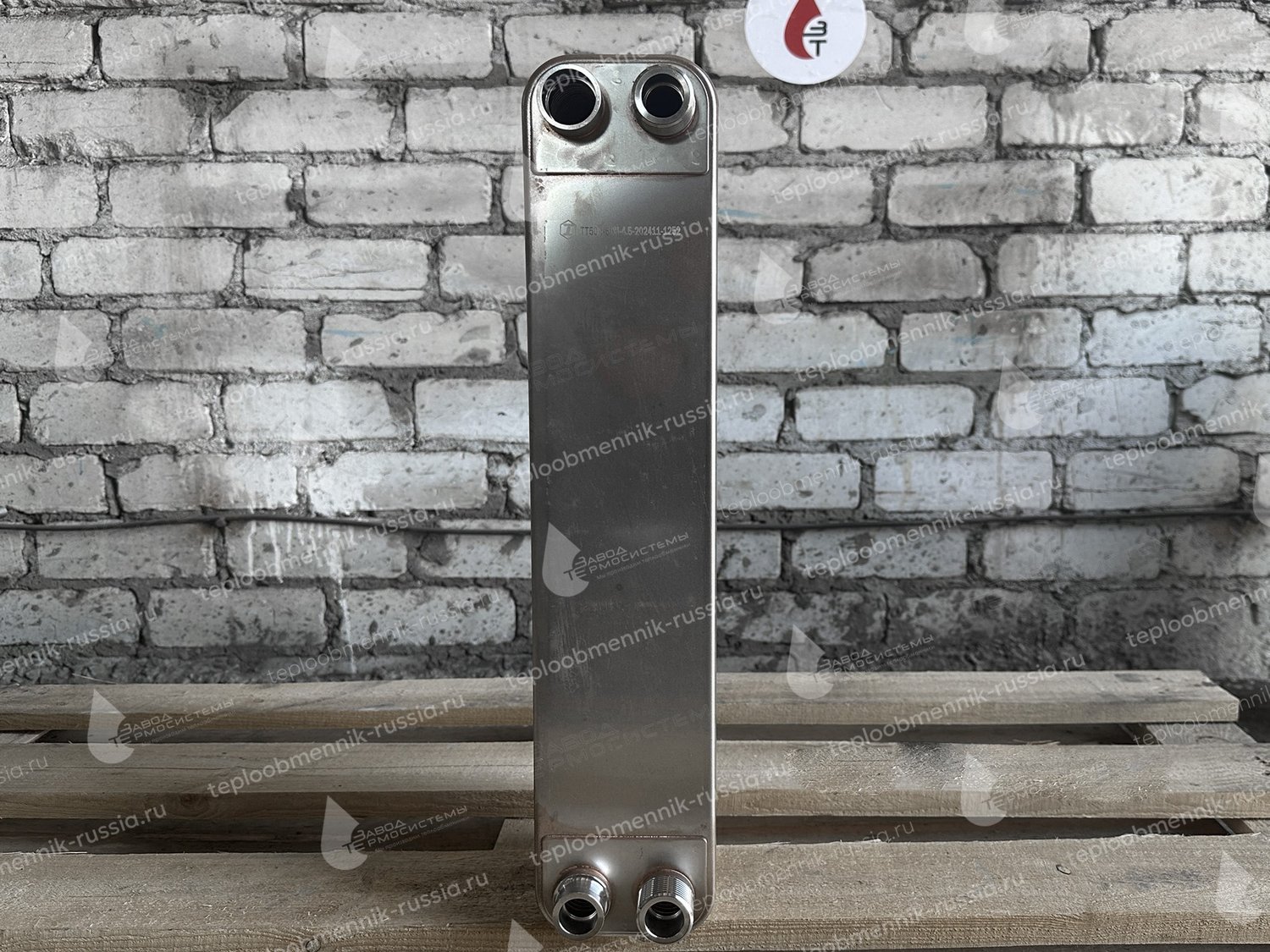

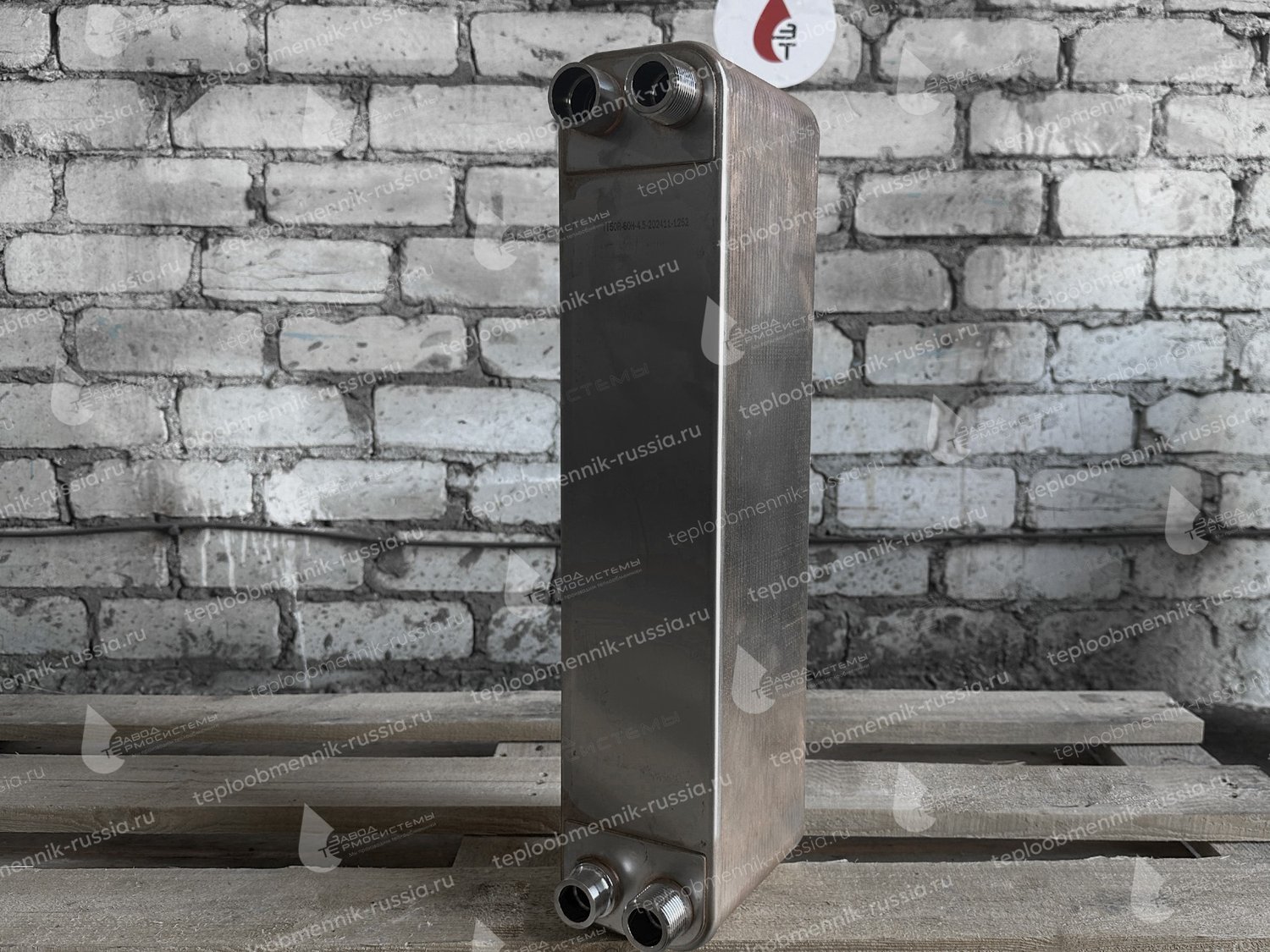

Теплообменник ТТ50R‐60 с патрубками «под пайку» для теплового насоса
Задача: обеспечить отопление коттеджа площадью 350 м² в Воронежской области. В качестве
источника низкопотенциального тепла выбран окружающий воздух.
Решение: Установка теплового насоса "воздух‐вода". Паяный теплообменник ТТ50R‐60 в контуре
отопления (конденсатор)
Роль в системе: Этот теплообменник работает как конденсатор для хладагента.
Сторона 1 (система хладагента): Сюда поступает горячий газообразный хладагент (фреон
410) после сжатия в компрессоре.
Сторона 2 (система отопления): По ней циркулирует вода из системы отопления дома
(подача – (+35°C) для теплых полов, обратка теплых полов – (+25°C).
Процесс: Горячий фреон конденсируется на стенках пластин, передавая свое тепло воде системы отопления.
В результате: Фреон переходит из газообразного состояния в жидкое (конденсируется).
Вода в системе теплых полов нагревается (до +35°C в нашем примере) и идет на обогрев
дома. Охлажденный и снова жидкий хладагент поступает на терморасширительный клапан.
Ключевые преимущества паяного теплообменника в тепловом насосе:
1. Высокий КПД (COP): Максимально эффективно используют даже небольшие перепады
температур, что напрямую повышает эффективность всего насоса.
2. Компактность: Большая площадь теплообмена в малом объеме.
3. Прочность и надежность: Выдерживают вибрации, перепады давления и температуры.
4. Относительно низкая стоимость при серийном производстве.
Если вам необходим подбор теплообменника или его комплектующих
Наши специалисты всегда на связи!
ТЕЛЕФОН: +7 800 301-02-65(бесплатный номер)
8-902-403-22-00 (WhatsApp? Viber)
ИЛИ ПИШИТЕ В ЧАТ НА САЙТЕ
АДРЕС: Россия, г. Краснодар, ул.3 Трудовая 102
EMAIL: sale@teploobmennik-russia.ru
Более подробная информация о паянных теплообменниках здесь
Паяный теплообменник серии ТТ50R-60, имеет следующие технические параметры:
-Рабочая температура от: –195 °С до +225 °С
-Расчетное давление: от 30 бар до 45 бар

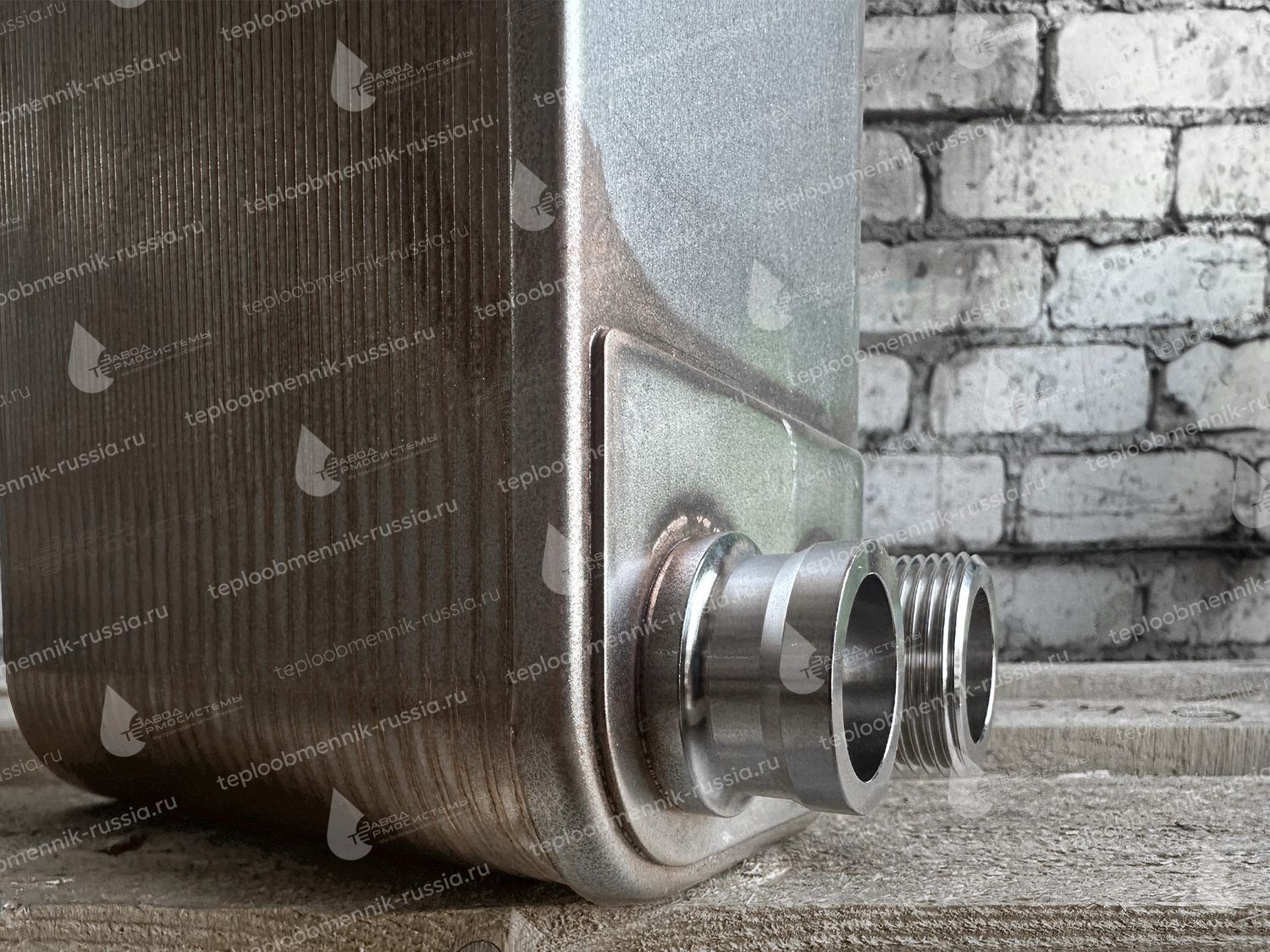

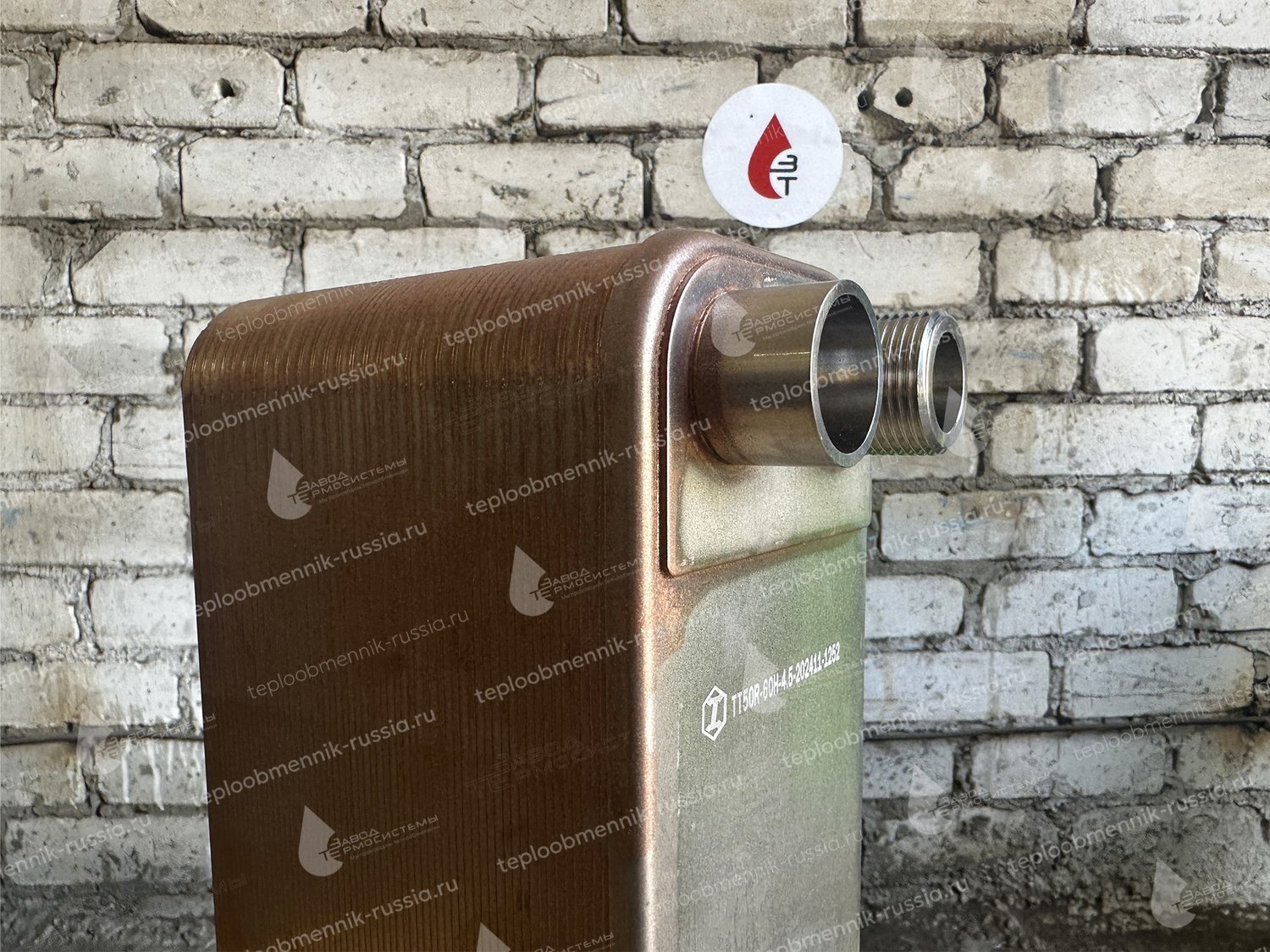

-Присоединение: 1-й контур - Ду25 (1") - наружная резьба; 2-й контур под пайку - 1 патр. диам 22.3 мм; 2-й патр. диам 28.7 мм.
- Теплоноситель 1: фреон R410A
- Теплоноситель 2: вода
-Площадь теплообмена, м2: 3
-Количество пластин: 60 шт.
-Материалы пластин и корпуса: Нержавеющая сталь AISI 316
-Срок эксплуатации: до 20 лет
-Гарантийный срок: 3 Года
Срок отгрузки теплообменника – 1 день
Доставили теплообменники транспортной компанией в г. Анапа за 2 дня.
