Паяный теплообменник (SNB210-132) для трансформаторного масла.

Автор: Николай Дорошенко – инженер «Завода Термосистемы» с многолетним опытом проектирования теплообменного оборудования.

За моими плечами — десятки расчётов для сложных энергетических и промышленных объектов, и каждый новый вызов я воспринимаю как возможность применить накопленные знания на практике. Недавний заказ от крупного производителя полимеров в Московской области стал хорошим подтверждением того, что грамотный расчёт, выбор оптимальной конструкции и чёткая логистика способны решить даже аварийную задачу в рекордные сроки.

Ситуация: отказ теплообменника на энергообъекте

Ко мне обратился представитель завода по производству полимеров. Предприятие серьёзное — собственная энергетическая инфраструктура, где за бесперебойность отвечает силовой трансформатор. В момент пиковой нагрузки вышел из строя старый паяный теплообменник, который охлаждал масло в трансформаторе. В энергетике трансформаторное масло выполняет две ключевые функции: служит электроизолятором и отводит тепло от обмоток. Поддержание низкой температуры масла критически важно для снижения нагрузки на трансформатор и предотвращения аварий. Паяные теплообменники в таких системах работают в режиме принудительной циркуляции, и их герметичная конструкция исключает смешивание масла с охлаждающей водой — это главное условие безопасности электрооборудования.

Заказчик оказался в аварийной ситуации: простой трансформатора грозил остановкой всего производства. Нужно было не просто заменить вышедший из строя теплообменник, а подобрать и изготовить теплообменник для охлаждения трансформаторного масла с точно такими же характеристиками, но в максимально сжатые сроки.

Расчёт и проектирование под конкретную задачу

Первым делом я проанализировал исходные данные. Требовалась установка, способная отводить 120 кВт тепла в режиме масло–вода. В качестве охлаждающей среды используется обычная водопроводная вода, а масло должно удерживаться в идеальном температурном коридоре. Для обеспечения длительного срока службы оборудования (20–30 лет) температура верхних слоёв масла при постоянной работе не должна превышать 85–95°C, а оптимальным считается диапазон 50–80°C в зависимости от нагрузки и сезона.

Имея многолетний опыт расчёта пластинчатых аппаратов для вязких сред, я подготовил тепловой и гидравлический расчёт под конкретный режим. Остановился на модели SNB210-132 — это паяный пластинчатый теплообменник, который идеально подходит для систем принудительной циркуляции масла благодаря компактности и высокой эффективности. В своём проекте я учёл допустимые перепады давления, возможные колебания температуры воды и особенности эксплуатации в условиях подмосковного предприятия.

Принцип работы и преимущества выбранного решения

Как работает паяный пластинчатый теплообменник

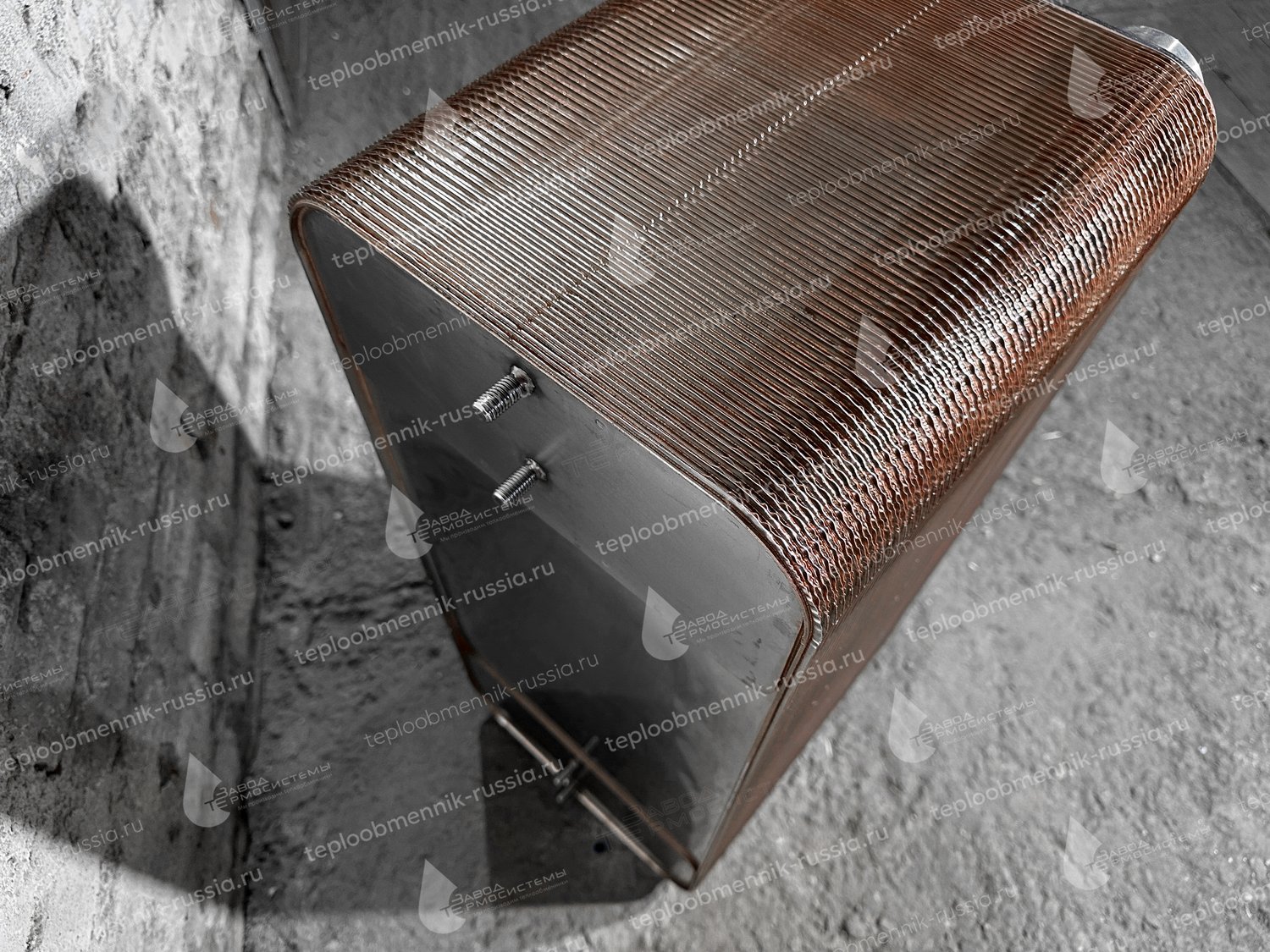

Внутри аппарата находятся гофрированные пластины из нержавеющей стали, соединённые между собой пайкой. Два независимых контура — масло и вода — проходят через чередующиеся каналы. Гофрирование создаёт турбулентность даже при относительно небольших скоростях, что позволяет добиться коэффициента теплопередачи в 3–5 раз выше, чем в кожухотрубных аналогах. Масло отдаёт тепло воде, и оба потока никогда не смешиваются — герметичность исключена полностью.

Почему пластинчатая конструкция выигрывает в этой схеме

• Компактность: при мощности 120 кВт габариты SNB210-132 в разы меньше кожухотрубного аналога, что важно для модернизации существующих узлов.
• Стабильность параметров: паяное соединение выдерживает высокие давления и перепады температур, характерные для трансформаторных систем.
• Лёгкость обслуживания: конструкция не требует разборки для чистки — достаточно промывки по контуру.
• Энергоэффективность: минимальные потери давления позволяют использовать штатные насосы без доработки.

Сроки и экономика: почему 8 дней — это рекорд

Главным требованием заказчика была скорость. Импортные аналоги имели срок поставки 3–5 месяцев, отечественные варианты предлагались в лучшем случае через 4–7 недель. Я понимал, что для аварийной ситуации такие сроки неприемлемы.

Наша компания «Завод Термосистемы», специализируется на производстве и поставке паяных теплообменников и держит на складе широкий ряд типоразмеров. Благодаря тому, что модель SNB210-132 была в наличии на нашем региональном складе, отгрузка заказчику состоялась уже через 8 дней после подтверждения заявки. Для сложного теплообменника с такими параметрами это действительно рекордный срок.

Помимо скорости, заказчик получил ощутимую экономию: цена нашего масляного теплообменника оказалась на 70% ниже импортного аналога и на 20–30% дешевле российских аналогов. В итоге предприятие не только минимизировало простой, но и сэкономило бюджет.

Доставка и пуск: как организовали логистику

Готовый теплообменник 120 кВт отправили в Московскую область транспортной компанией «Деловые Линии». Доставка заняла 4 дня — это стандартный срок для маршрута Краснодар – Подмосковье. Всё оборудование прибыло без повреждений, в заводской упаковке с полным пакетом документации. Монтаж выполнили силами заказчика под моим дистанционным контролем — для этого достаточно было согласовать схему обвязки и режимы пусконаладки.

Обратная связь от заказчика

Мы в обязательном порядке контролируем все теплообменники, которые отгружены нашим заказчикам. После ввода в эксплуатацию, мы связываемся со специалистом на объекте, который отвечает за работу теплообменника и выясняем его мнение о работе нашего оборудования. В данном случае мы получили отзыв от главного энергетика предприятия:

«Мы попали в аварию, и стандартные сроки поставки теплообменников не оставляли нам шансов быстро восстановить работу трансформатора. Николай оперативно выполнил расчёт, предложил готовое решение SNB210-132, и уже через 8 дней оборудование было отгружено. Теплообменник работает стабильно, масло держится в нужном диапазоне 65–75°C. Рекомендуем вас как ответственного партнёра».

Евгений Олегович - Главный энергетик завода по производству полимеров, Московская область

Вместо заключения

Этот случай ещё раз подтверждает, что даже в критической аварийной ситуации можно найти эффективное и экономичное решение, если опираться на точный тепловой расчёт, качественный паяный теплообменник и отлаженную логистику. Моя компетенция как инженера позволяет не просто подобрать готовый аппарат, а адаптировать его под конкретные условия эксплуатации — от выбора типоразмера до проверки гидравлической совместимости. Для меня такая работа — это не просто поставка оборудования, а возможность гарантировать заказчику бесперебойность его производства.

Если вам нужен теплообменник для охлаждения трансформаторного масла с оптимальным соотношением цены, качества и сроков изготовления — всегда готов провести расчёт и предложить надёжное решение.
