Паяный теплообменник ТТ95RZ-80 для гидравлического масла.

Меня зовут Николай Дорошенко, я инженер‑конструктор. За моими плечами — десятки расчётов теплообменных аппаратов для самых разных отраслей: от энергетики до станкостроения. Ко мне часто обращаются, когда нужно не просто заменить оборудование, а сделать это максимально быстро и с гарантией, что новая установка проработает долгие годы. Недавний случай с компанией «Феникс-Групп» из Екатеринбурга — яркий пример того, как точный подбор и наличие собственных складских запасов позволяют решить проблему клиента буквально за сутки.

Ситуация: аварийная остановка станочного парка

В металлообрабатывающем цехе заказчика вышли из строя несколько станков — из‑за поломки теплообменника Alfa‑Laval CB110, который охлаждал гидравлическое масло. В таких системах масло нагревается из‑за высоких нагрузок, и для стабильной работы требуется постоянный отвод тепла. Перегрев приводит к снижению вязкости и утечкам, поэтому применение качественного теплообменника для охлаждения гидравлического масла здесь критически важно. Паяные аппараты, установленные в контуре принудительной циркуляции, обеспечивают герметичность и исключают смешивание масла с водой — это основа безопасности и надёжности.

Простой части станочного парка означал для предприятия прямые убытки. Мне нужно было оперативно предложить замену, которая не уступала бы оригиналу по параметрам, а по срокам поставки опережала импортные и даже отечественные аналоги.

Мой подход: точный расчёт и готовое решение

Первым делом я проанализировал технические характеристики вышедшего из строя теплообменника и условия его работы. Требовалась установка мощностью 90 кВт, работающая на связке «гидравлическое масло — водопроводная вода» с температурой на входе +12°C. Опираясь на свой опыт проектирования систем охлаждения для станков, прессов и тяжёлой техники, я сразу определил оптимальный типоразмер, который обеспечит поддержание рабочей температуры масла в идеальном диапазоне +40…+60°C.

Почему это важно? Вязкость масла напрямую зависит от температуры:

• Ниже +40°C масло становится слишком густым, что вызывает затруднённый пуск, кавитацию насоса, плохую смазку и повышенные энергопотери.
• Выше +60°C вязкость резко падает, возникают утечки, падает рабочее давление, ускоряется окисление масла (каждые +10°C выше +60°C сокращают ресурс вдвое) и разрушаются уплотнения.

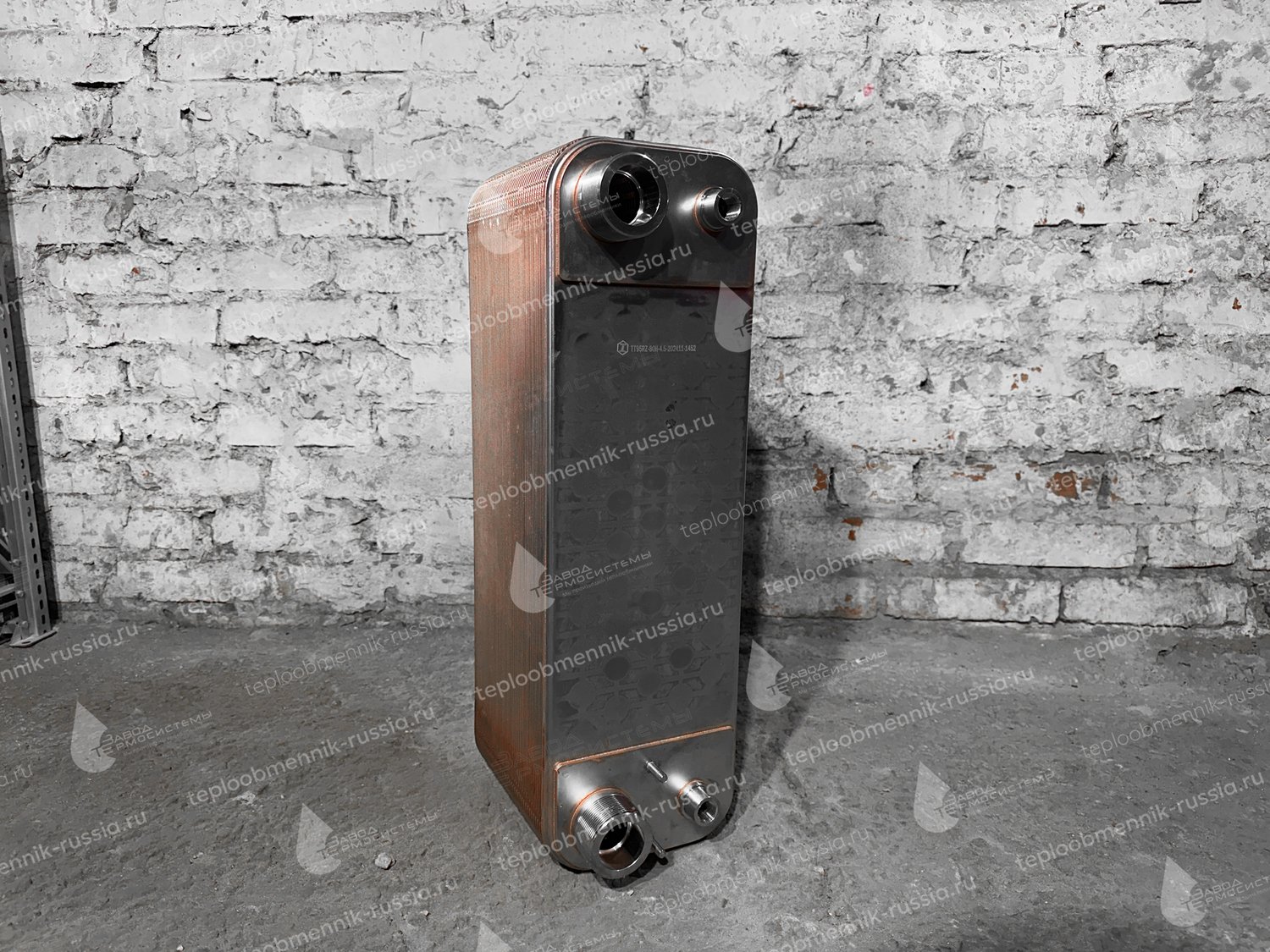

Мой расчёт показал, что с заданными параметрами идеально справится масляный теплообменник модели ТТ95RZ-80 — паяный пластинчатый аппарат, специально разработанный для вязких сред.

Как работает паяный пластинчатый теплообменник
Внутри корпуса находятся гофрированные пластины из нержавеющей стали, соединённые пайкой (в данном случае медной). Два независимых контура — масло и вода — проходят по чередующимся каналам. Благодаря гофрированию поток становится турбулентным даже при небольших скоростях, что даёт высокий коэффициент теплопередачи. При этом масло и вода никогда не смешиваются — абсолютная герметичность обеспечивает безопасность работы оборудования.

Преимущества в схеме охлаждения гидравлики

• Компактность и эффективность: ТТ95RZ-80 при мощности 90 кВт занимает в несколько раз меньше места, чем кожухотрубные аналоги, что особенно важно при модернизации существующих линий.
• Стабильность параметров: Паяное соединение выдерживает высокие давления (до 45 бар) и перепады температур, характерные для гидравлических систем.
• Лёгкость обслуживания: Конструкция не требует разборки для чистки; достаточно промывки по контуру.
• Энергоэффективность: Минимальное гидравлическое сопротивление позволяет использовать штатные насосы без доработок.

Сроки и экономика:  1 день это реальный срок поставки

Ключевым требованием заказчика была скорость. Импортные аналоги (включая Alfa‑Laval) имели срок поставки 3–5 месяцев, российские предложения — от 4 до 7 недель. Я же смог предложить совершенно иной подход.

Наш «Завод Термосистемы» — держит на складах более 5000 готовых паяных теплообменников, включая модель ТТ95RZ-80. Благодаря этому отгрузка оборудования состоялась уже через 1 день после подтверждения заявки. Для такого аппарата это рекордный срок: клиент получил теплообменник мощностью 90 кВт практически мгновенно.

Цена также оказалась существенно ниже конкурентов: на 50% дешевле импортного аналога и на 25% — российских аналогов. Экономия бюджета в сочетании с минимальным простоем производства дала заказчику двойную выгоду.

Доставка и логистика

Готовый теплообменник мы передали транспортной компании «Деловые Линии». Доставка из Краснодара в Екатеринбург заняла 6 дней — стандартный срок для этого направления. Всё оборудование прибыло в заводской упаковке с полным пакетом документов. Монтаж был выполнен силами заказчика под моим дистанционным контролем: я согласовал схему обвязки и режимы пусконаладки.

Наш опыт: ещё три успешных проекта

Работа с гидравлическими системами — одно из наших ключевых направлений. Приведу несколько примеров, где подобные решения помогли заказчикам:

1. Крупный автокомпонентный завод в Калуге
   В цехе литья под давлением вышли из строя два маслоохладителя на пресс‑формах. Мы подобрали паяные теплообменники ТТ50RZ-60, отгрузили их со склада в Новосибирске через 2 дня. Завод возобновил работу на полную мощность уже через неделю.
2. Предприятие горного машиностроения в Челябинске
   У заказчика постоянно перегревалось масло в гидростанции экскаватора. После моего расчёта мы заменили старый кожухотрубный аппарат на паяный ТТ27RZ-60. Температура масла стабилизировалась в диапазоне 52–58°C, ресурс насосного оборудования вырос в два раза.
3. Металлургический комбинат в Липецке
   В системе смазки прокатного стана требовалось срочно заменить импортный теплообменник с длительным сроком поставки. Мы предложили аналог на базе ТТ130RZ-100, изготовленный под заказ за 7 дней. Комбинат избежал многомиллионных потерь от простоя.

Заключение:

Этот случай лишний раз подтверждает: даже в аварийной ситуации грамотный инженерный подход и наличие собственного складского запаса позволяют решить задачу за 1 день. Моя компетенция — не просто подобрать готовый аппарат, а адаптировать его под конкретные условия, гарантируя заказчику долгий срок службы и отсутствие простоев. Если вам нужен надёжный теплообменник для охлаждения гидравлического масла с быстрой поставкой — я всегда готов провести расчёт и предложить оптимальное решение.
