Пластинчатый теплообменник для отопления мощностью 55 кВт.

Меня зовут Константин Солодовник, я руководитель производства «Завода Термосистемы» в Краснодаре. Когда проектный отдел передал мне задачу изготовить теплообменник мощностью 55 кВт для сочинского санатория, стало ясно: технических нюансов будет много. Заказчик эксплуатирует систему отопления жилого корпуса с графиком греющего контура 95/70 °С. Нагреваемый внутренний теплоноситель должен подниматься с 65 до 85 °С и уходить в радиаторы. Базовые расчёты подтвердили – разборный пластинчатый отопительный теплообменник SN08 полностью перекрывает нагрузку 55 кВт, оставалось грамотно реализовать нестандартные пожелания.

Почему потребовался теплообменник с нестандартными патрубками

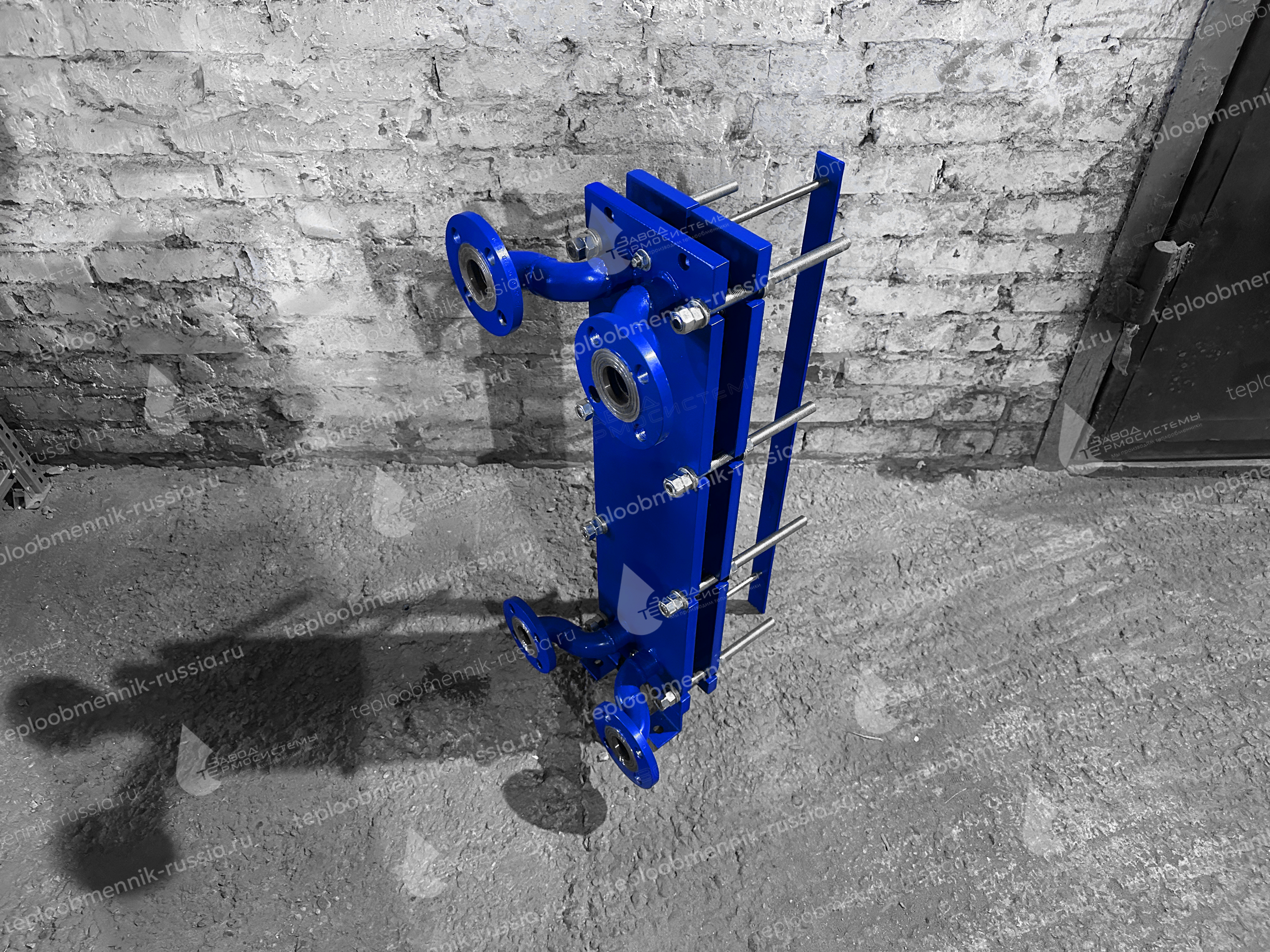

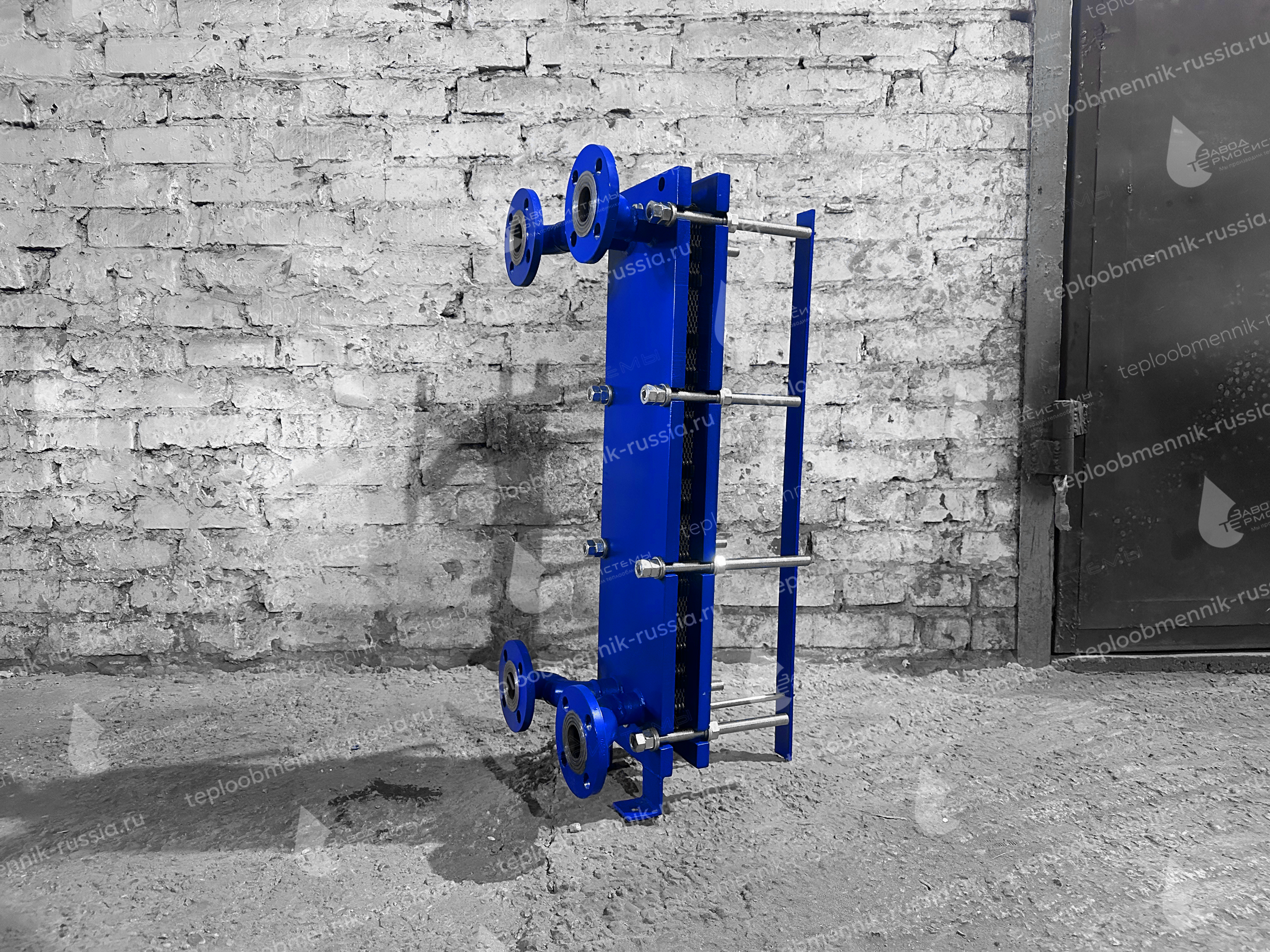

Стандартная версия SN08 оснащается патрубками Ду32 с наружной резьбой. Представители санатория обозначили ключевое требование: подключение к инженерным сетям должно выполняться без сварочных работ прямо на объекте. Им был нужен теплообменник с фланцевыми патрубками, чтобы монтажники просто стянули болты на готовых фланцах. Проектный отдел «Завода Термосистемы» оперативно выполнил перерасчёт и предложил решение: изготовить на корпусе штатные выходы, но приварить фланцы и вывести их в боковые стороны. Именно эти патрубки, имеющие приваренный фланец Ду32, и превратили стандартный прибор в теплообменник с нестандартными патрубками, готовый к моментальному фланцевому присоединению.

Как мы изготавливали сам теплообменник
Производство корпуса я контролировал лично. На первом этапе листовой прокат раскраивали лазером – жесткие допуски гарантируют идеальную геометрию неподвижной и прижимной плиты. Сразу после резки плиты отправили на дробеструйную подготовку и порошковую окраску: два слоя термостойкой эмали надёжно защищают металл в условиях сочинской влажности. Параллельно комплектовали пакет пластин из нержавеющей стали AISI 316 с уплотнениями EPDM, стягивали его направляющими и шпильками строго по паспортному моменту затяжки. Финалом стала гидравлическая опрессовка обоих контуров: полуторакратное рабочее давление держали без падения, утечек не обнаружили – аппарат подтвердил полную герметичность.

Изготовление нестандартных патрубков: от резьбы до фланца

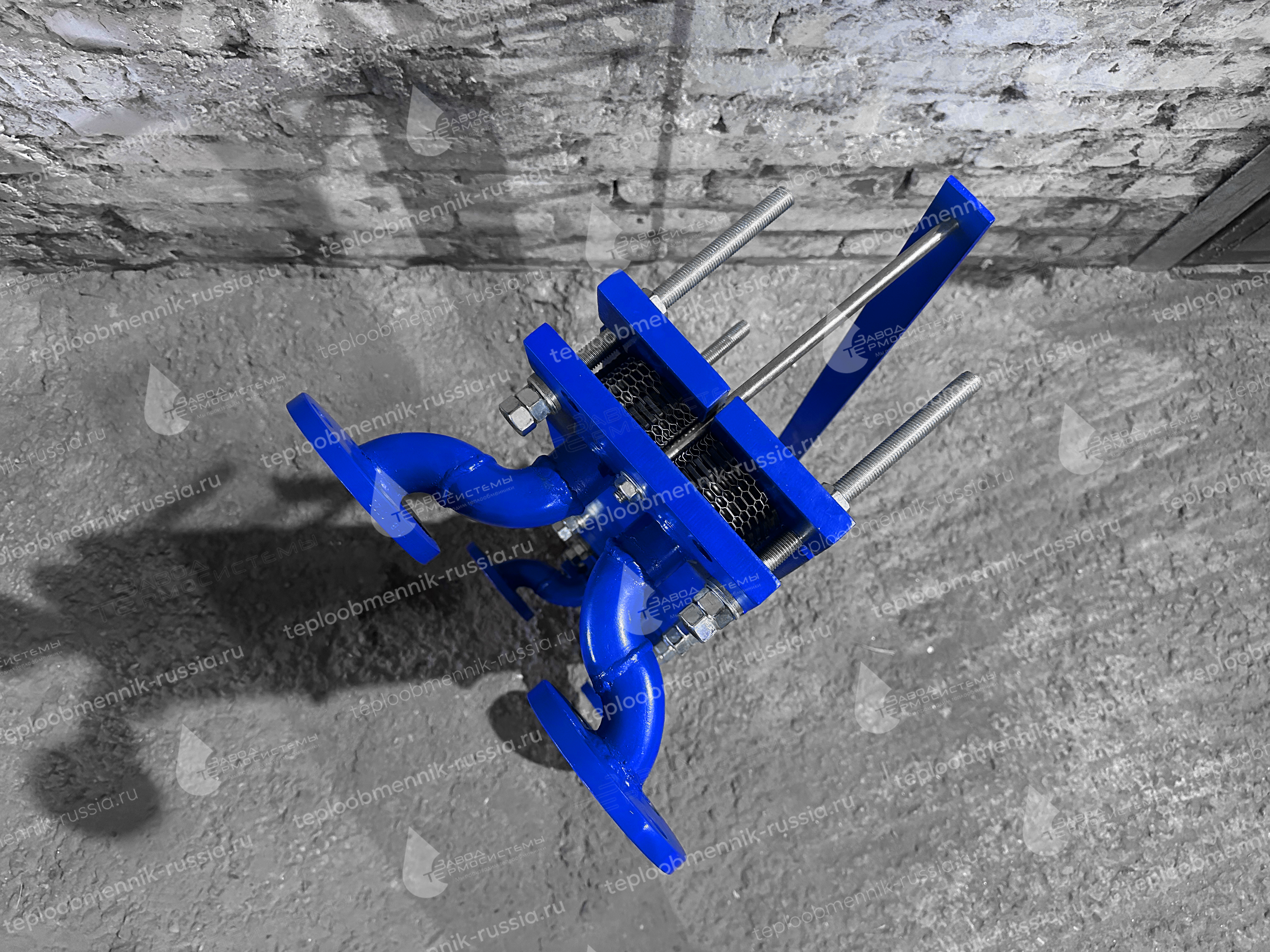

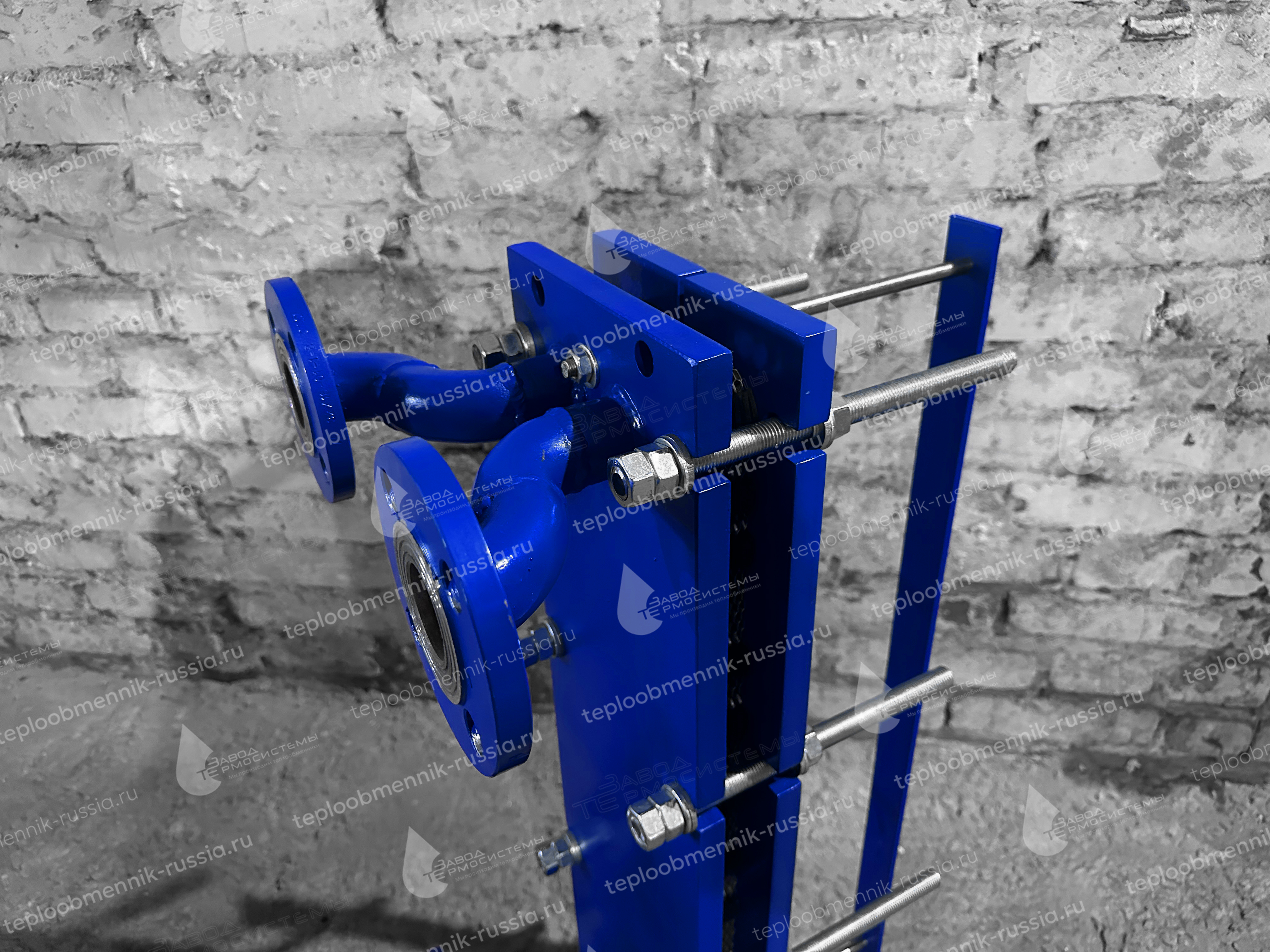

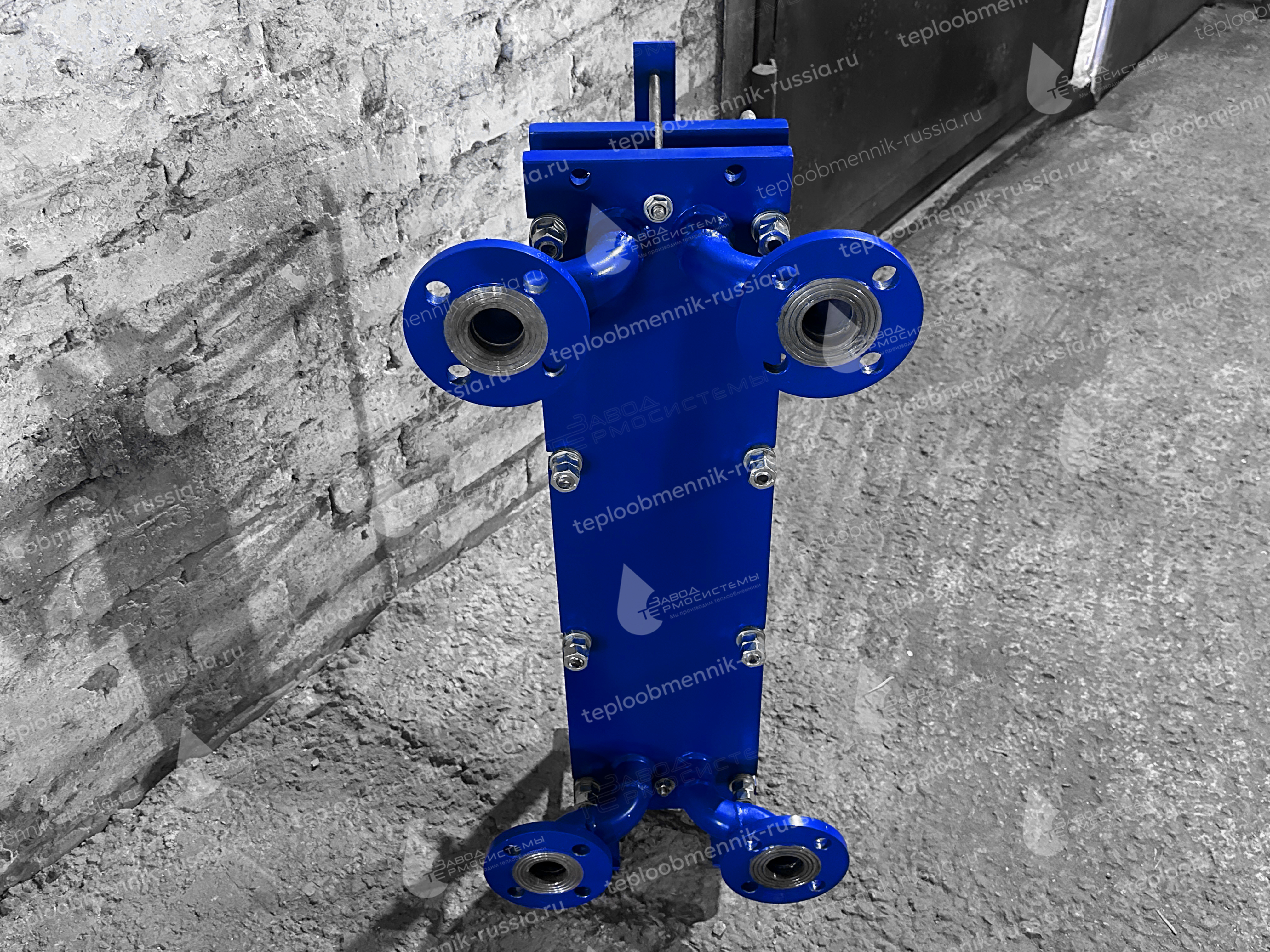

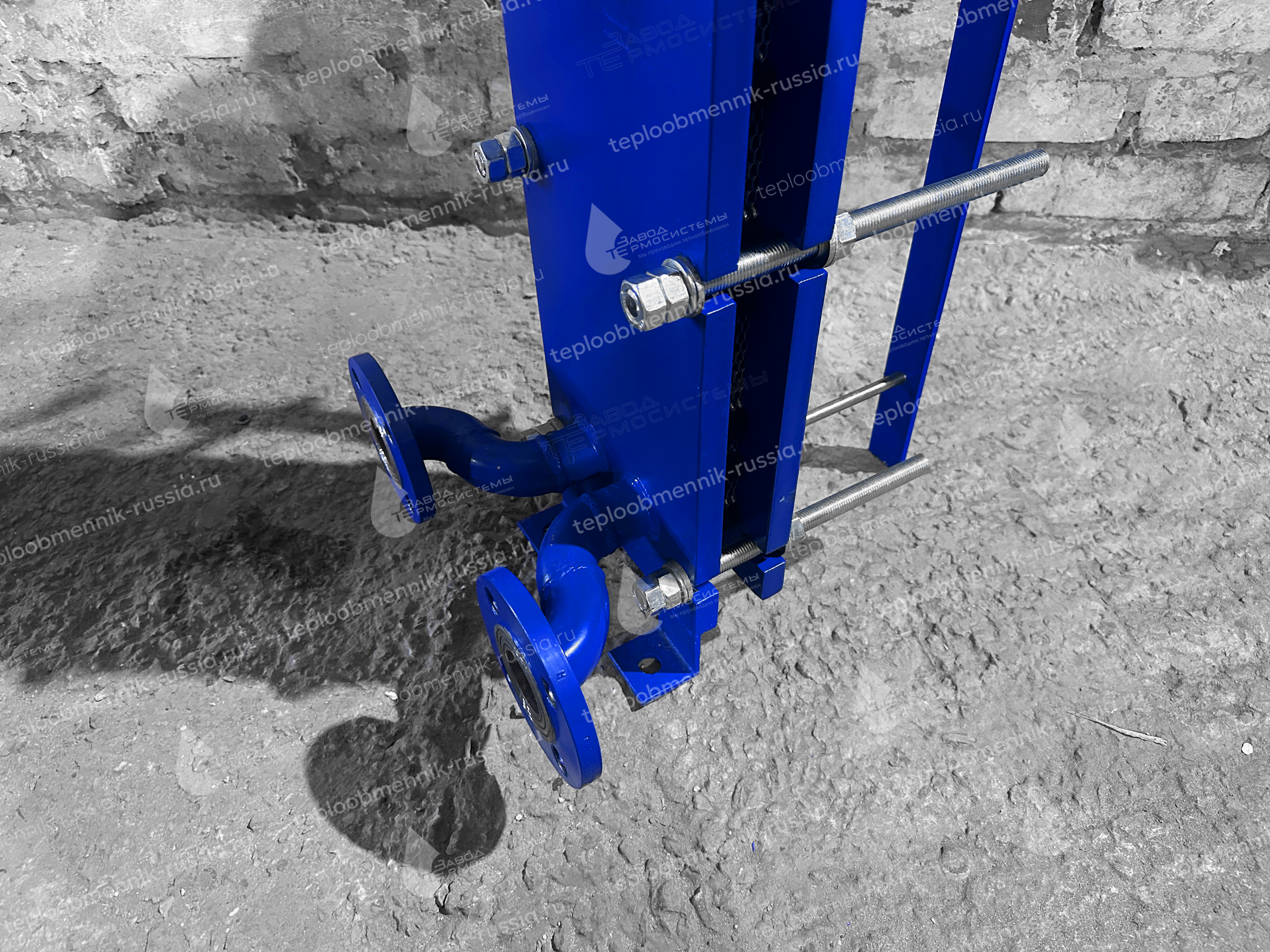

Параллельно на заготовительном участке шла работа над нестандартными патрубками. К каждому патрубку приварили короткий участок трубопровода, а к нему – стальной плоский фланец Ду32. Сварные швы зачистили, проверили визуально и ультразвуком, чтобы исключить поры. Так мы получили сразу четыре фланцевых выхода, обеспечивающих герметичное соединение без сварки.

Принцип работы и преимущества пластинчатого аппарата
Внутри теплообменника SN08 греющий поток 95 °С и холодная вода движутся по разным сторонам рифлёных пластин, не смешиваясь. Интенсивная турбулизация обеспечивает коэффициент теплопередачи порядка 5000–6000 кВт/м²·К, поэтому компактный агрегат мощностью 55 кВт занимает минимум места. Разборная конструкция позволяет нарастить пакет пластин, если тепловая нагрузка возрастёт, а замена уплотнений продлевает ресурс до десятков лет – всё это принципиально важно для непрерывной работы системы отопления корпуса санатория.

Скорость и экономия, которые оценил заказчик
Представители санатория сравнили наше предложение с местными поставщиками и были удивлены: цена завода оказалась на 30 % ниже, а срок изготовления – всего один день. Производственная цепочка в Краснодаре выстроена так, что при наличии комплектующих мы способны собрать и опрессовать теплообменник за сутки. Конкуренты называли сроки на три-четыре недели дольше. Заказчик остановился на российском оборудовании «Завода Термосистемы», и уже на следующий день мы отгрузили готовый агрегат собственным транспортом прямо до котельной санатория.
