Разборный пластинчатый теплообменник SN08-33 для системы ГВС школы.
Описание объекта
Технические характеристики
Изготовление и доставка
Задача:
В муниципальной школе города Перми требуется модернизировать систему горячего водоснабжения. Существующее оборудование устарело, не обеспечивает стабильную температуру воды и имеет высокие эксплуатационные расходы. Цель — установить современный, эффективный и надежный теплообменный аппарат для подготовки горячей воды, используя в качестве источника тепла сетевую воду от городской теплосети.
Решение:
Для решения задачи выбран разборный пластинчатый теплообменник производства «Завод Термосистемы» (г. Краснодар) тепловой мощностью 160 кВт.
Данная модель идеально подходит для задач ГВС благодаря ряду преимуществ:
• Высокая эффективность: Компактные размеры и оптимальная конструкция пластин обеспечивают быстрый и эффективный нагрев воды.
• Надежность: Аппарат рассчитан на работу с сетевой водой и спроектирован для работы в тяжелых условиях (отложения накипи, скачки давления и т.д.).
• Ремонтопригодность: Разборная конструкция позволяет легко проводить очистку пластин от накипи и загрязнений, а также при необходимости менять уплотнения или добавлять и убирать пластины для изменения мощности.
• Соответствие мощности: Мощности в 160 кВт достаточно для обеспечения горячей водой 18 точек водоразбора (раковины, столовые, душевые в спортзале) всего учебного заведения в часы пиковой нагрузки.
Расчет и подбор оборудования:
Наш инженер произвел расчет и подобрал модель теплообменника SN08-33, которая обеспечивает нагрев санитарной воды (из городского водопровода) с +5°C до +60°C. В качестве греющей среды используется сетевая вода от теплосети, поступающая с температурой +70°C и охлаждающаяся до +40°C после передачи тепла.
Производство и логистика:
• Производство: После согласования технико-коммерческого предложения и заключения договора, «Завод Термосистемы» приступил к изготовлению теплообменника. Благодаря отлаженному производственному процессу и наличию всех необходимых компонентов на складе, срок изготовления составил всего 1 день.
• Доставка: Оборудование было надежно упаковано и отправлено в г. Пермь транспортной компанией. Доставка заняла 4 дня.
Монтаж:
Теплообменник был установлен в существующий тепловой узел школы. Монтаж занял 1 день, после чего оборудование было запущено в эксплуатацию.
Результат:
• Учащиеся и персонал школы были обеспечены стабильной подачей горячей воды с требуемой температурой.
• Энергоэффективность системы ГВС повысилась, что позволило сократить затраты на тепловую энергию.
• Благодаря разборной конструкции, обслуживание теплообменника (регламентная промывка) проводится силами штатных сантехников школы быстро и без привлечения дорогостоящих специалистов.
Таким образом, применение разборного пластинчатого теплообменника SN08-33 мощностью 160 кВт от «Завода Термосистемы» позволило надежно, экономично и в сжатые сроки решить задачу по модернизации системы горячего водоснабжения школы в г. Перми.
Если вам необходим подбор теплообменника или его комплектующих
Наши специалисты всегда на связи!
ТЕЛЕФОН: +7 800 301-02-65(бесплатный номер)
8-902-403-22-00 (WhatsApp? Viber)
Мы в телеграмм: https://t.me/termosistem
ИЛИ ПИШИТЕ В ЧАТ НА САЙТЕ
АДРЕС: Россия, г. Краснодар, ул. 3 Трудовая 102
EMAIL: sale@teploobmennik-russia.ru
Более подробная информация о пластинчатых теплообменниках здесь

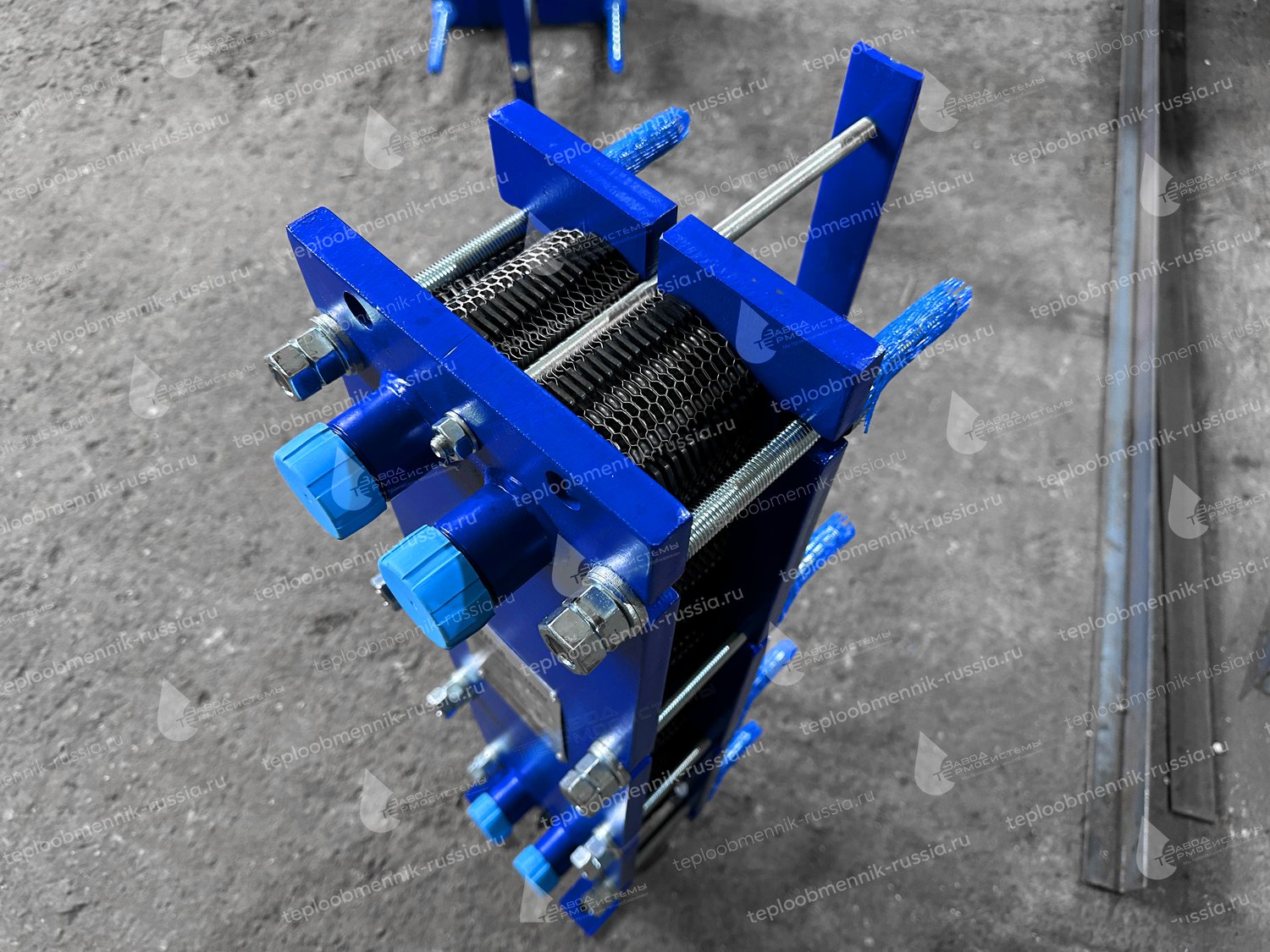

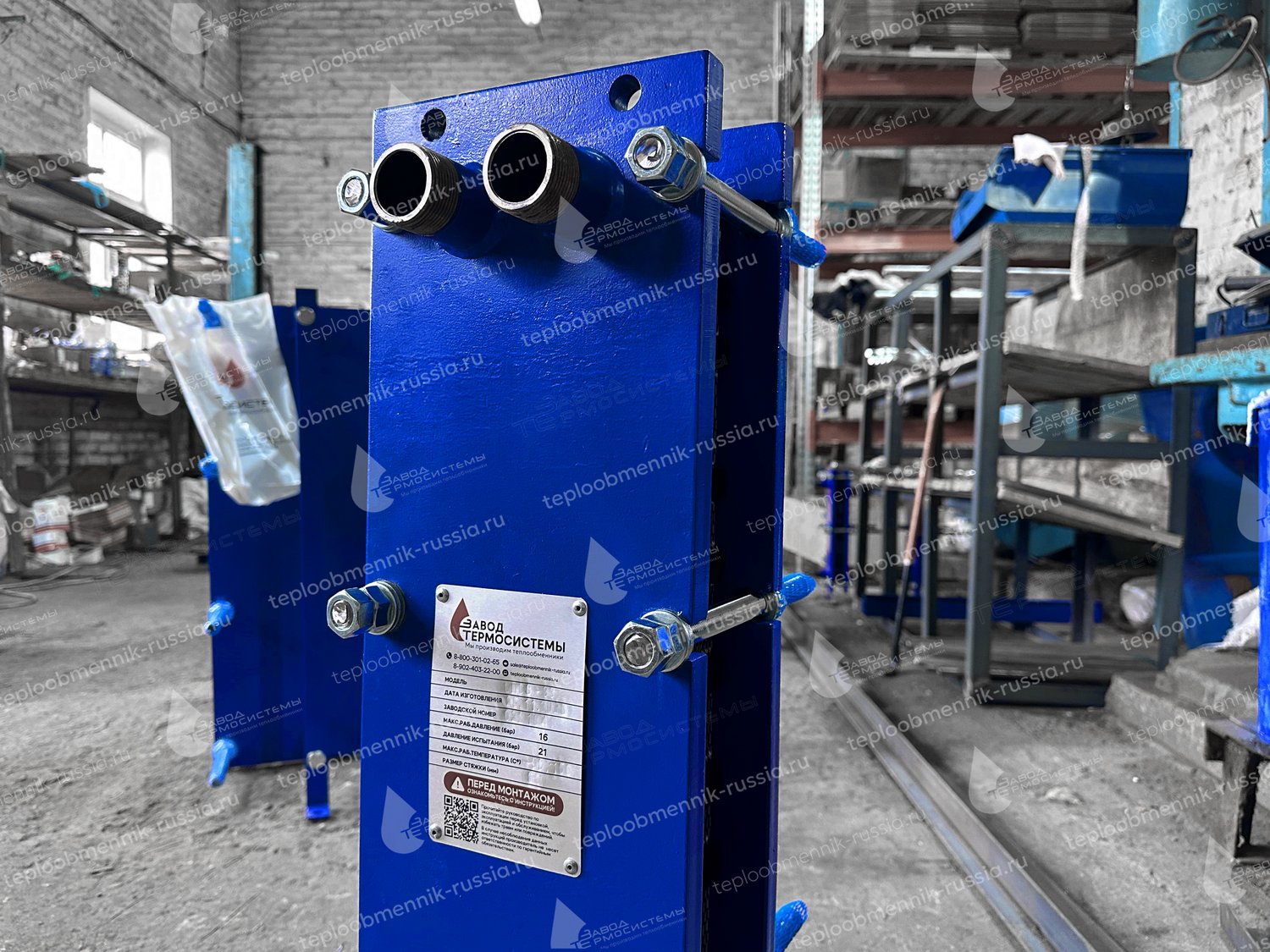

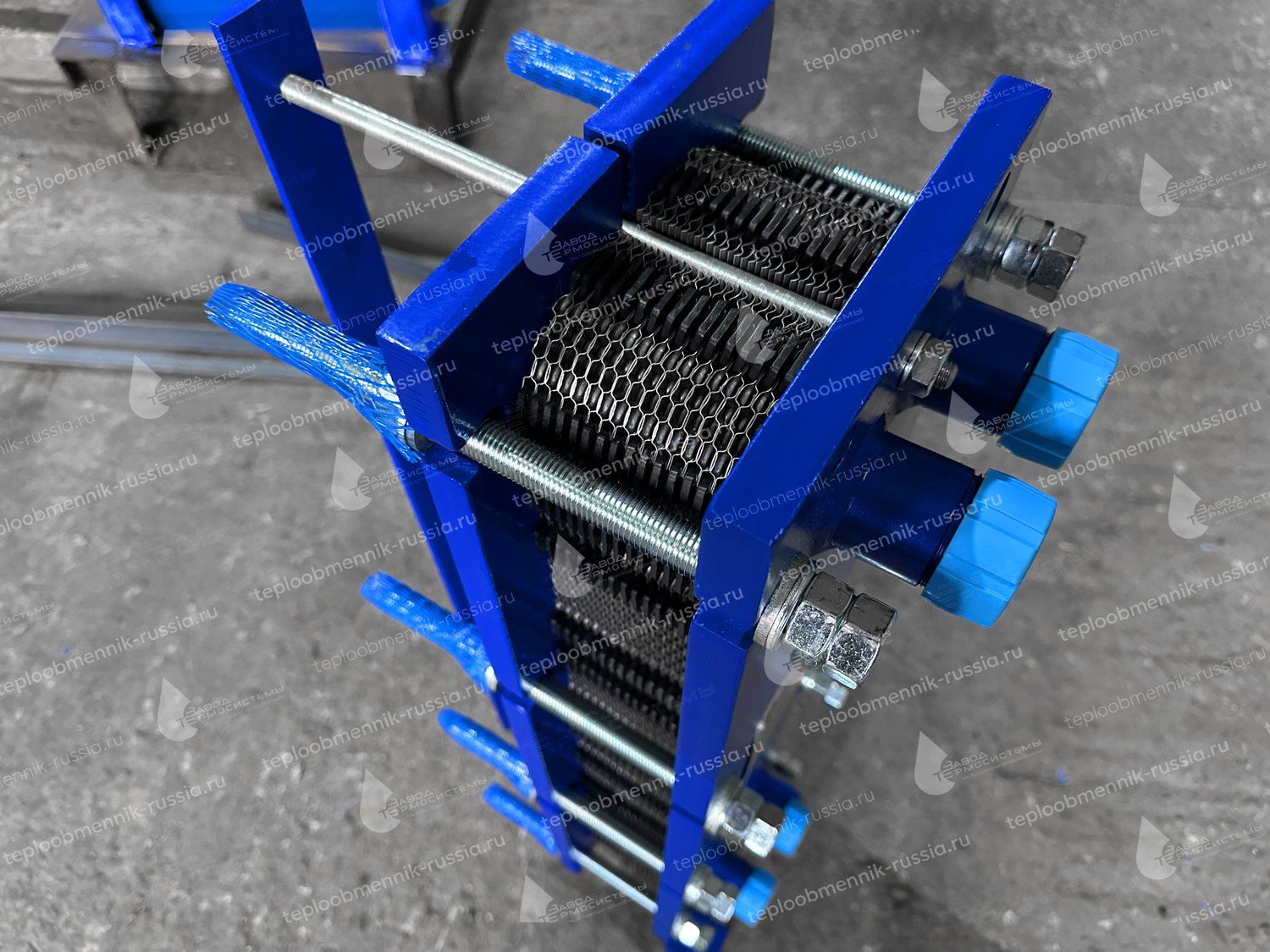

Пластинчатый теплообменник SN08-33 для системы ГВС
Аппарат обладает следующими характеристиками:
- Тепловой мощностью 160 кВт
- Греющий теплоноситель (обратка отопления). Вход:70С, Выход:40С
- Нагреваемый теплоноситель (вода). Вход 5 С, Выход:60 С
- Патрубки: Ду32
- Макс. рабочее давление - 16 бар.,
- Макс. рабочая температура - 150С.
Срок изготовления теплообменника – 1 день.
Теплообменники доставили силами транспортной компании в г. Пермь за 4 дня.
