Теплообменник 320 кВт. для системы отопления.

Константин Солодовник - руководитель производства компании «Завод Термосистемы».

Хочу поделиться свежим примером из нашей практики — изготовлением нестандартного теплообменника мощностью 320 кВт для системы отопления жилого дома. Задача была интересной, так как заказчику требовалось не просто надежное оборудование, а решение, максимально адаптированное под быстрый монтаж на объекте.

Техническая задача и нестандартное решение

Изначально к нам обратилась монтажная организация с типовым запросом на отопительный теплообменник мощностью 320 кВт. Однако в процессе обсуждения выяснилось, что на объекте очень плотная схема трубной разводки. Заказчик хотел избежать сварочных работ непосредственно при подключении агрегата. Расчетом и проектированием занимался наш проектный отдел, и совместно с заказчиком мы пришли к выводу, что стандартная версия SN14 не совсем удобна в данном конкретном месте.

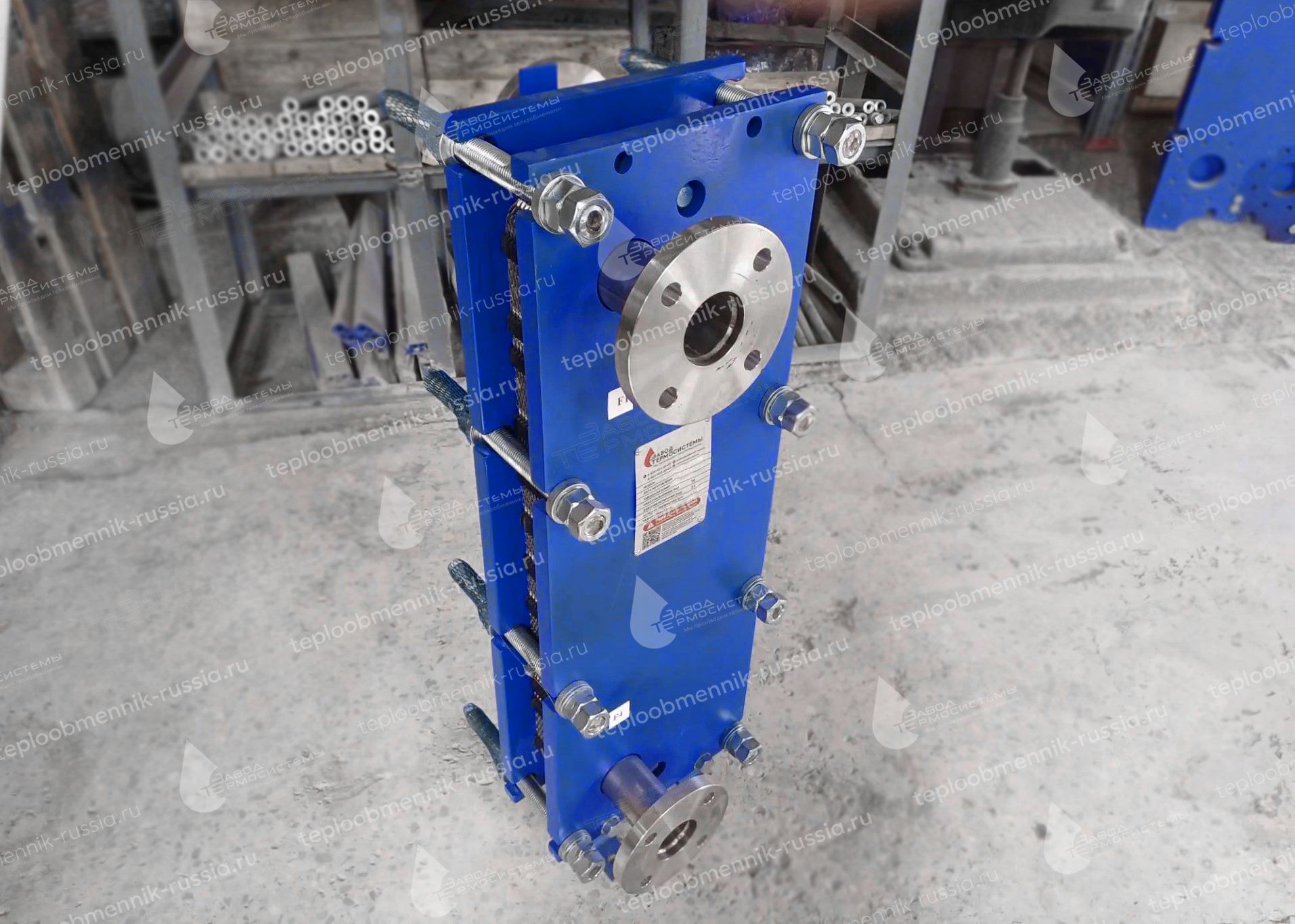

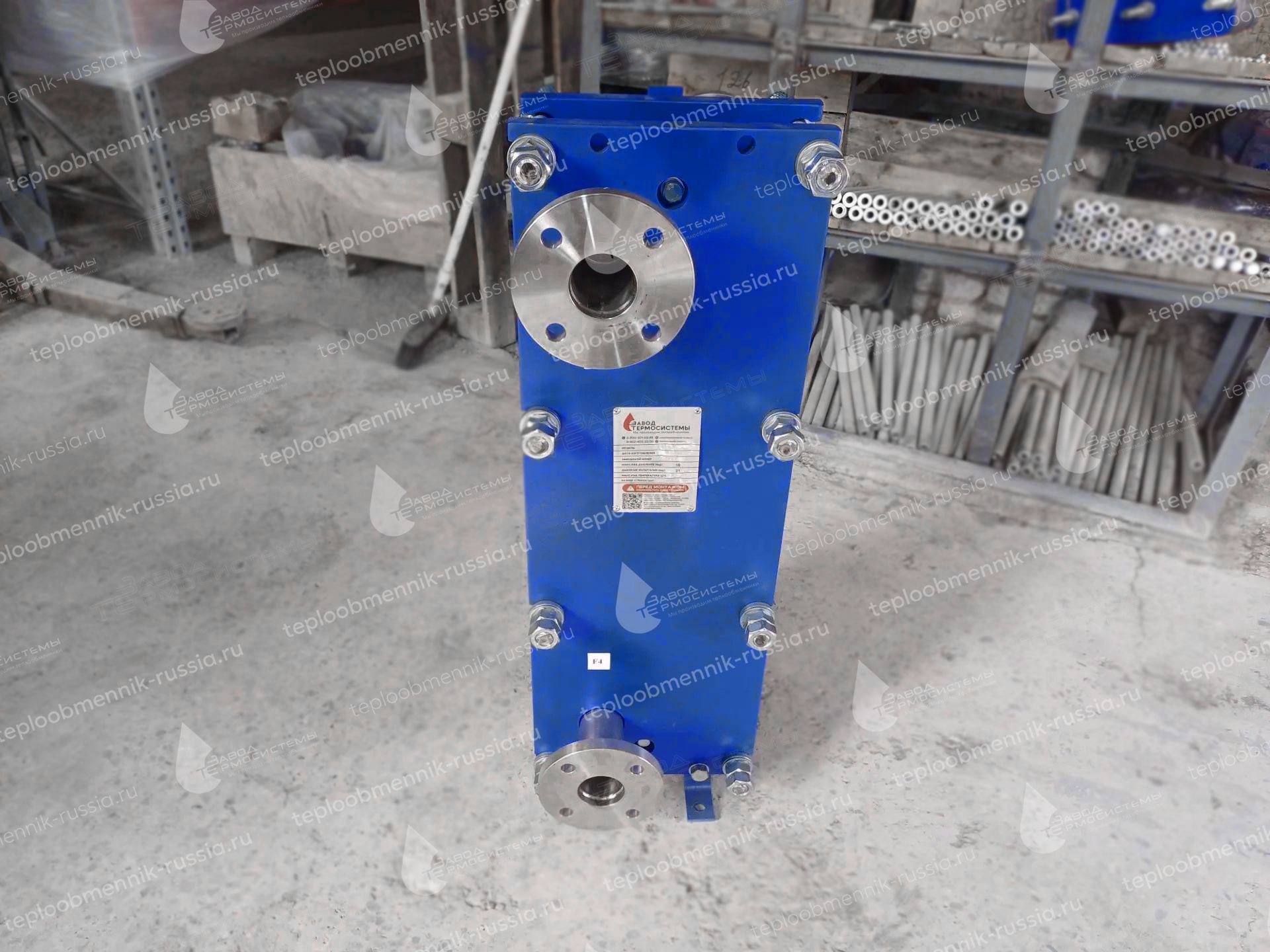

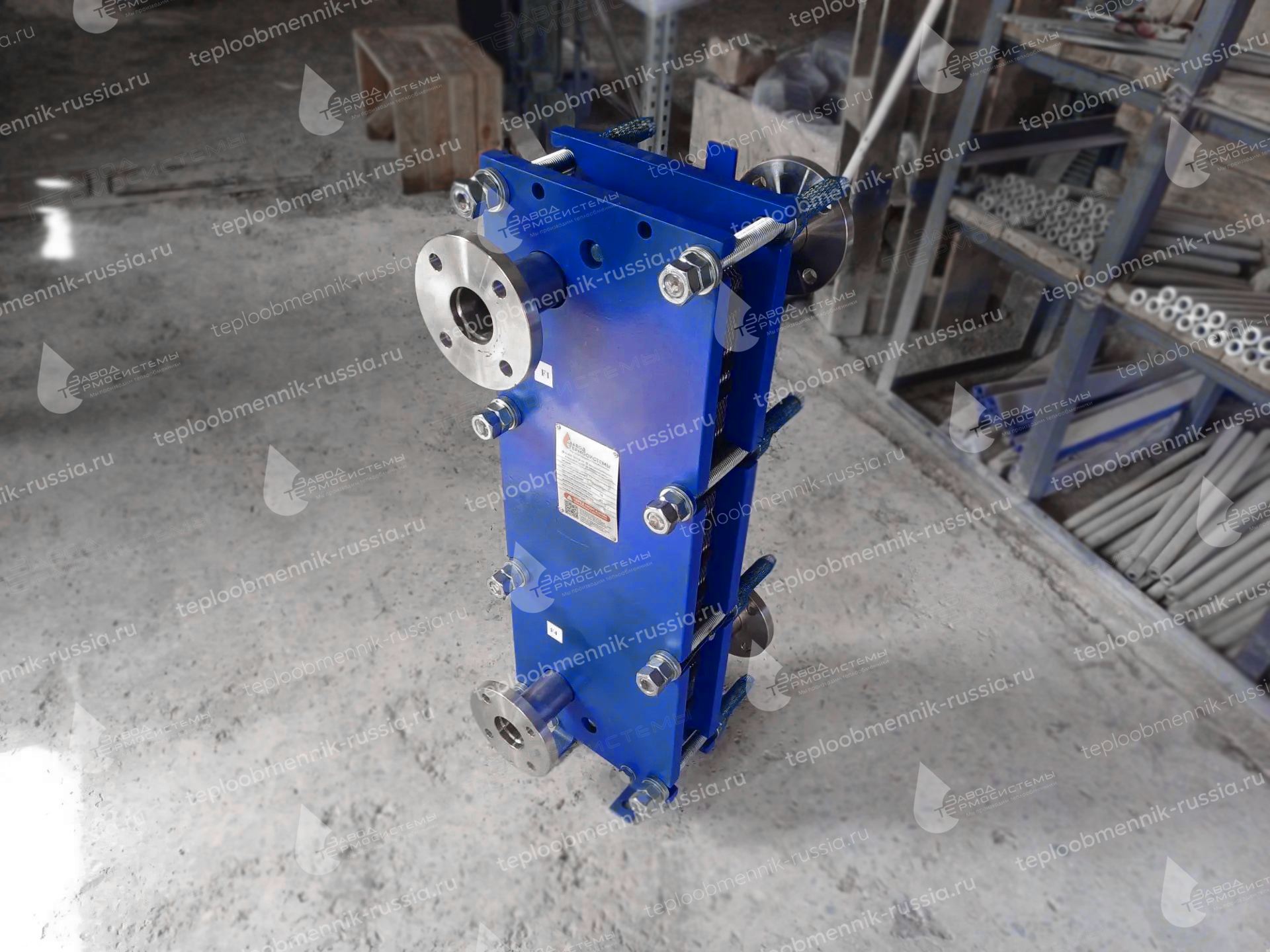

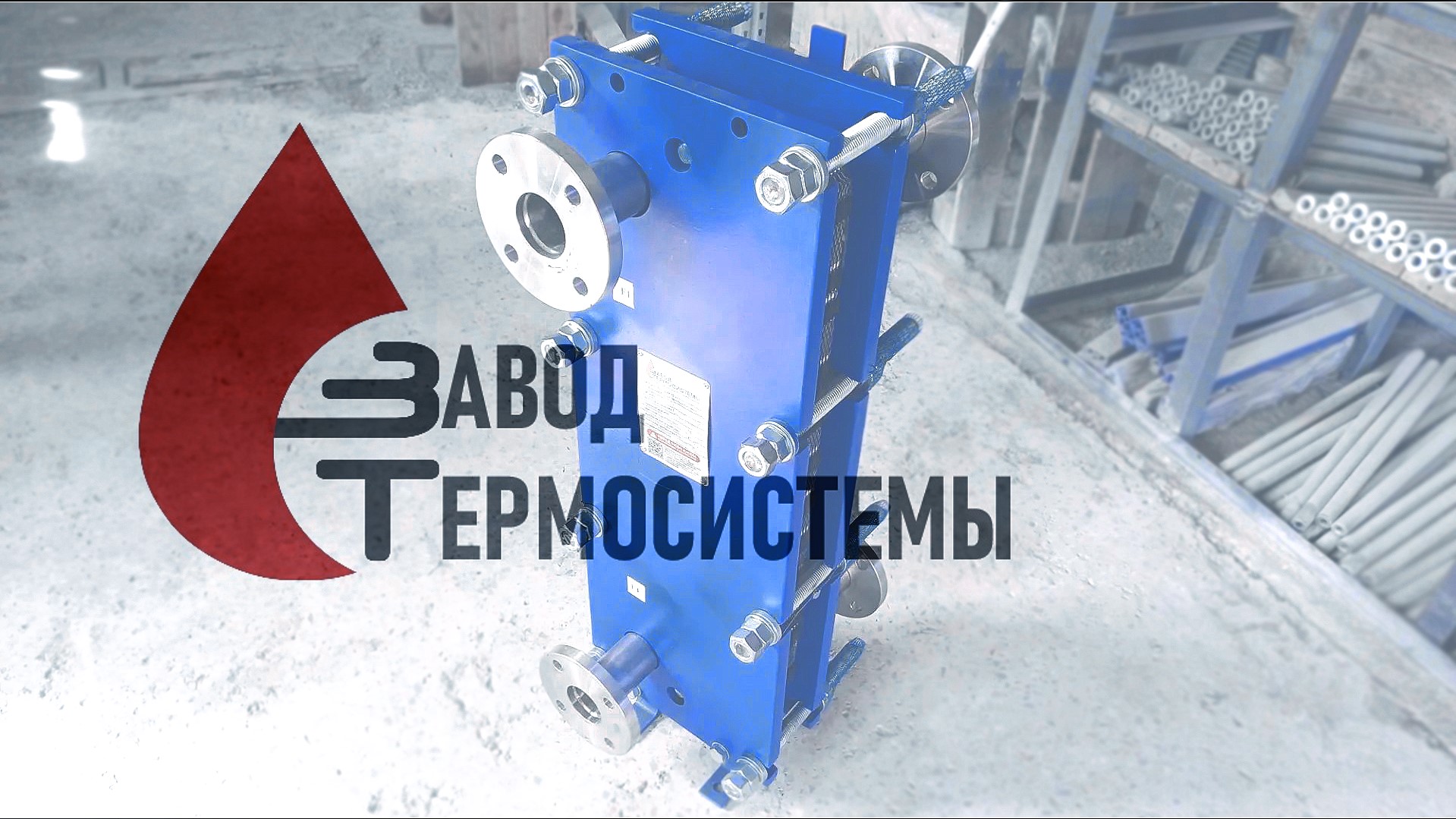

Мы предложили изготовить теплообменник с нестандартными патрубками. Суть доработки заключалась в изменении пространственной ориентации присоединительных узлов. Вместо классической схемы мы сделали выносы: два патрубка Ду50 фланцевого исполнения расположили спереди, и два — сзади аппарата. Это позволило развести потоки так, чтобы монтажники могли подключить агрегат к подводящим трубопроводам буквально «на месте», без сварочных работ и лишних переходников.

Процесс изготовления корпуса и пакета пластин

Контроль производства я взял на себя лично. Сроки у заказчика горели, поэтому мы задействовали все мощности цеха. Процесс начался с резки плит корпуса. На нашем лазерном комплексе мы раскроили листовую сталь под заднюю неподвижную и переднюю прижимную плиты. Точность реза критически важна, так как от геометрии плит зависит равномерность стяжки пакета. Затем плиты корпуса отправились на участок порошковой покраски. Мы используем атмосферостойкое покрытие, которое защищает металл от коррозии и придает аккуратный внешний вид, что важно для технических помещений.

Параллельно собирали пакет пластин. Для мощности 320 кВт подобрали оптимальное количество теплопередающих пластин, обеспечивающее нужный коэффициент теплопередачи. Пластины прошли входной контроль на геометрию и чистоту. После набора пакета мы установили его на направляющие и выполнили контрольную стяжку.

Изготовление нестандартных патрубков

Самым ответственным этапом стала доработка присоединительных узлов. Мы получили задачу сделать теплообменник с фланцевыми патрубками и выносами из нержавеющей стали. Сначала были изготовлены участки трубопроводов нужной длины. Затем мы произвели приварку выносов к основным патрубкам аппарата. Особое внимание уделили соосности.

Особым техническим моментом была приварка фланцев на все 4 патрубка. Сварка нержавейки требует определенного режима, чтобы металл не «повело», а шов остался герметичным. Наши сварщики использовали аргонодуговую сварку (TIG), которая дает аккуратный и глубокий провар. После сварки мы провели визуальный контроль швов. Эти доработки были сделаны для того, чтобы исключить дополнительные работы на объекте. Заказчик получил аппарат, готовый к стыковке с сетью через стандартные фитинги.

Контроль качества и принцип работы

После полной сборки мы провели гидравлическую опрессовку. Аппарат нагрузили давлением, превышающим рабочее, чтобы убедиться в герметичности пакета пластин, так и наших новых сварных швов на фланцах. Утечек не обнаружено.

Принцип работы этого аппарата классический для закрытой схемы. В отопительном теплообменнике происходит передача энергии от греющего контура (внешняя теплосеть или котельная с графиком 90°C/70°C) к нагреваемому внутреннему контуру. Внутренний теплоноситель нагревается с 60°C до 80°C и уже в таком виде поступает в приборы отопления — радиаторы в квартирах жителей. Пластинчатая конструкция обеспечивает высокую эффективность при компактных размерах.

Почему заказчик выбрал нас

Ключевым требованием заказчика было максимально быстрое изготовление. Ситуация на рынке сейчас такова, что ждать импортные аналоги или даже продукцию местных конкурентов приходится долго. Наш срок изготовления составил всего 1 день, что стало приятным шоком для клиента. При сравнении предложений выяснилось, что наша цена оказалась на 40% дешевле аналогов, которые предлагали другие поставщики, а сроки быстрее на 3–4 недели.

Мы также взяли логистику на себя: доставку теплообменника на объект заказчика мы организовали собственным транспортом, что исключило риски повреждения при перевозке.

Мы гордимся тем, что можем предложить рынку пластинчатые теплообменники Российского производства, который по качеству не уступает импорту, а по срокам и гибкости исполнения — превосходит его.
