Теплообменник 45 кВт с уникальными патрубками для объекта в Улан-Удэ.

Константин Солодовник - руководитель производства на «Заводе Термосистемы» в Краснодаре.

За годы работы через мои руки прошли сотни аппаратов, но каждое нестандартное задание вызывает особый профессиональный интерес. Сегодня я хочу рассказать об опыте изготовления теплообменника с нестандартными патрубками, который мы спроектировали и отгрузили для монтажной организации в Улан-Удэ. Проект выделялся не столько мощностью в 45 кВт, сколько техническим заданием, потребовавшим отказа от привычных лекал.

Исходные данные от заказчика
Задача заключалась в обеспечении теплом жилого дома. Греющий контур работает с графиком 85°C/70°C, а нагреваемая сторона, питающая радиаторы в квартирах, должна подниматься с 65°C до 80°C. Казалось бы, типовой отопительный теплообменник. Однако сложность возникла на этапе стыковки с существующими инженерными сетями. Заказчик категорически просил уйти от сварки на объекте. По его опыту, сварочные работы в стесненных условиях котельной затягивают монтаж, требуют согласований и несут риски. Нужно было устройство, подключаемое исключительно на резьбовых фитингах.

Почему клиент сделал выбор в пользу российского производителя
Сравнив наше предложение с вариантами от местных поставщиков, монтажники из Улан-Удэ обнаружили ощутимую разницу. Наше решение оказалось на 45% доступнее по цене, а сроки изготовления были короче на 3–4 недели. Когда речь идет о сжатых графиках сдачи жилья, скорость решает всё. Плюс к этому, теплообменник с резьбовыми патрубками полностью исключал допзатраты на сварщиков и оборудование прямо на площадке.

Расчетная база и инженерное решение
Технической проработкой занимался проектный отдел «Завода Термосистемы». После детальных расчетов мы пришли к выводу, что стандартная модель SN04, которая серийно комплектуется патрубками Ду32 с наружной резьбой, для данного объекта не подходит. Чтобы реализовать прямое свинчивание без переходников, потребовалась замена на наружную резьбу Ду40. Технически это означало изготовление специальных переходов на патрубках. Я лично контролировал комплектацию и производство, понимая, что герметичность этих узлов критична.

Процесс производства: корпус и пластины
Срок изготовления самого аппарата поставили жесткий — 1 день. Отмечу, что такая скорость не влияет на качество, если процесс отлажен. Работа началась с резки плит корпуса на высокоточном станке. Параллельно коллеги собирали пакет пластин, обжимая его до точного размера, соответствующего мощности в 45 кВт. Принцип работы здесь классический: две среды движутся в противотоке по раздельным каналам, интенсивно передавая энергию через гофрированную нержавеющую сталь. Собранная конструкция обязательную опрессовку избыточным давлением, подтвердившую целостность всех каналов.

Ювелирная работа с нестандартными патрубками

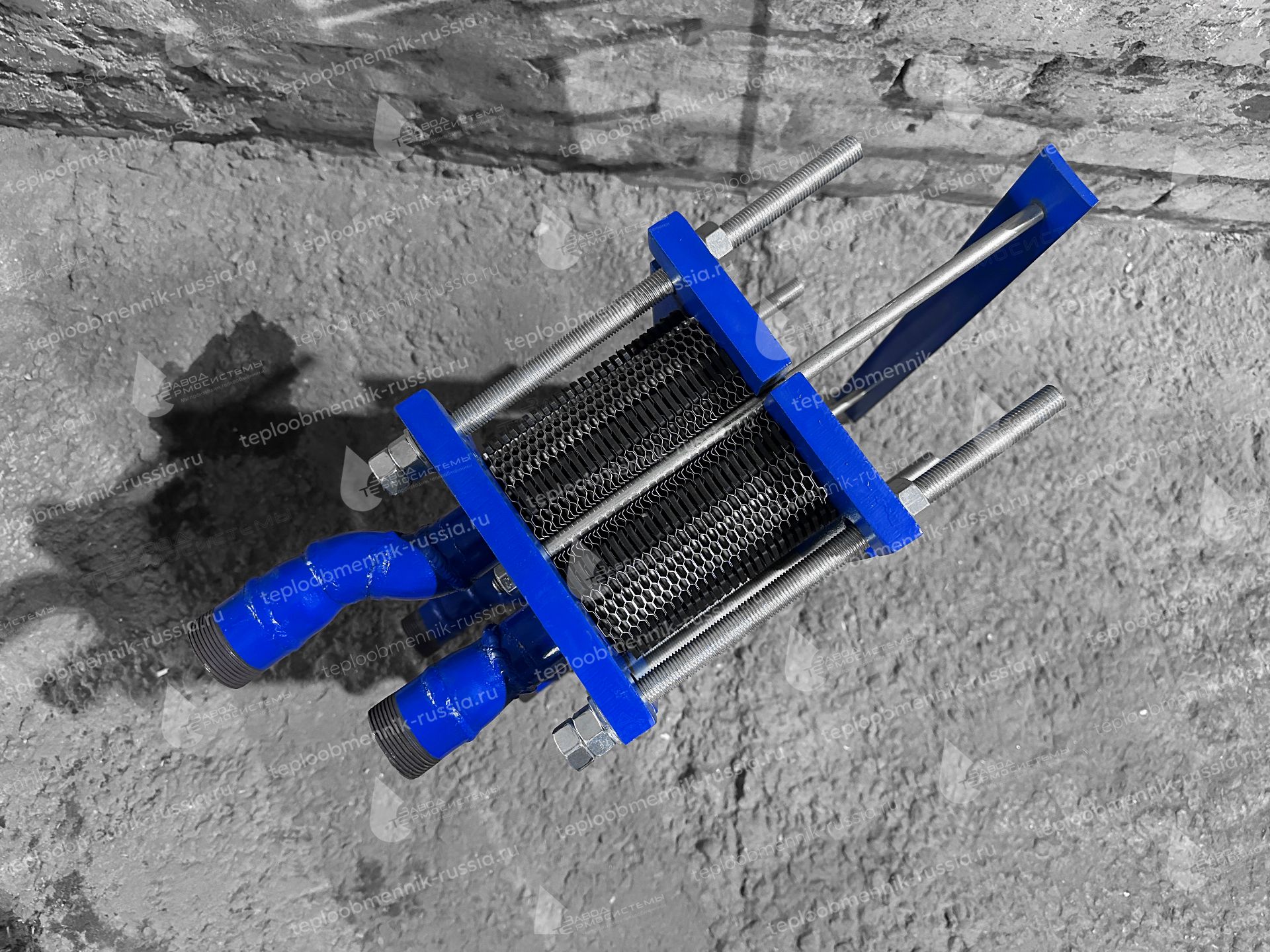

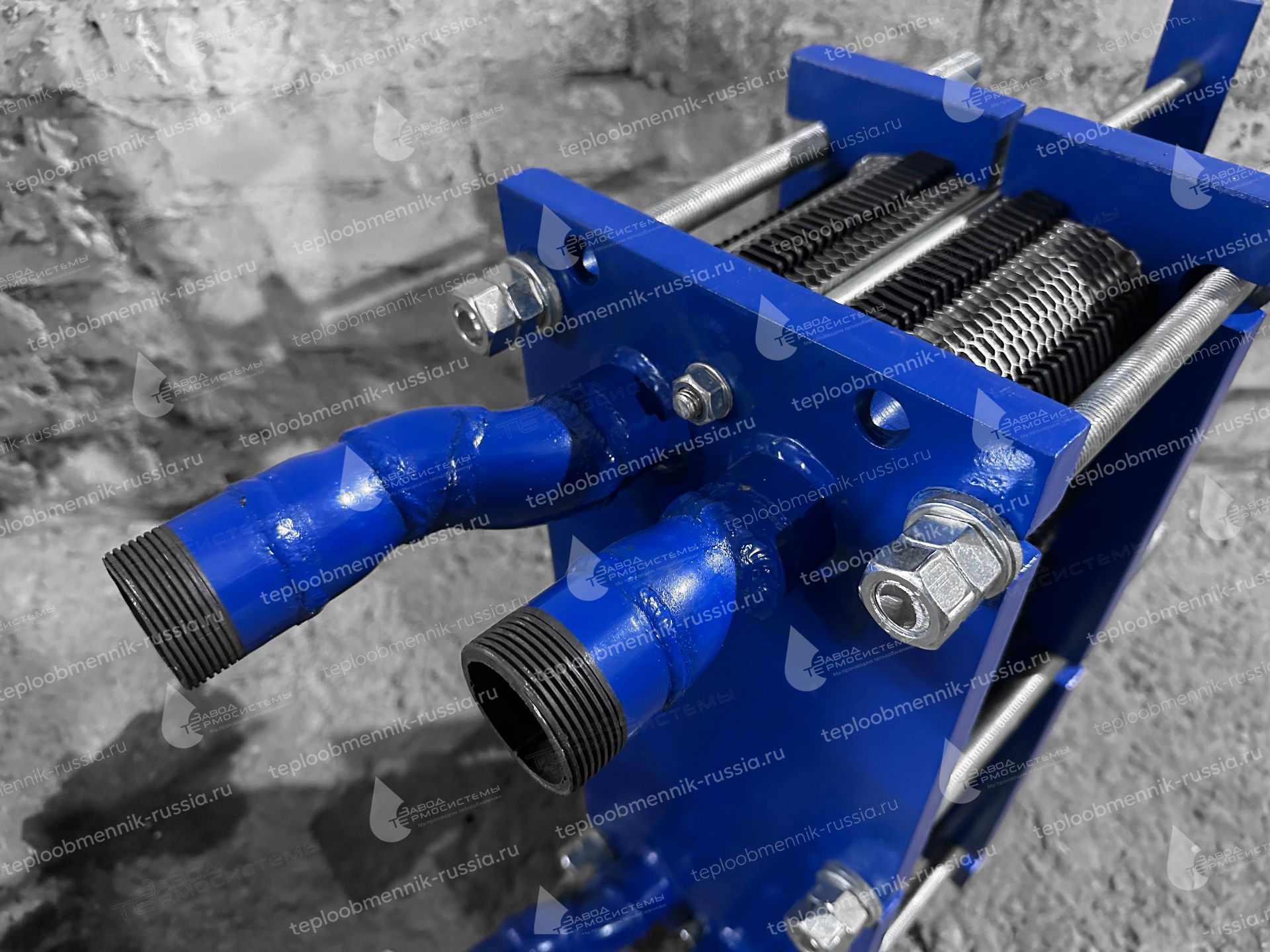

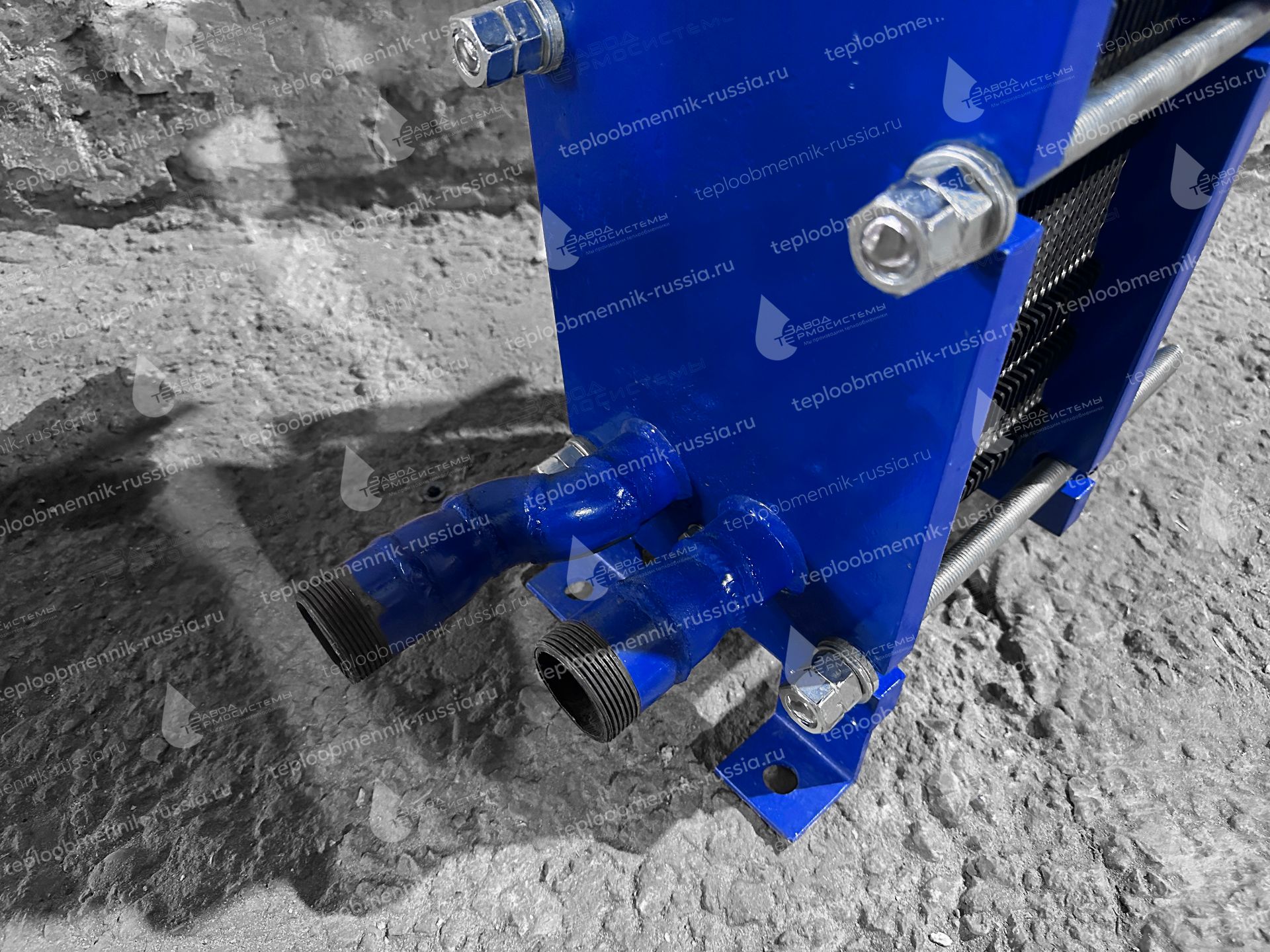

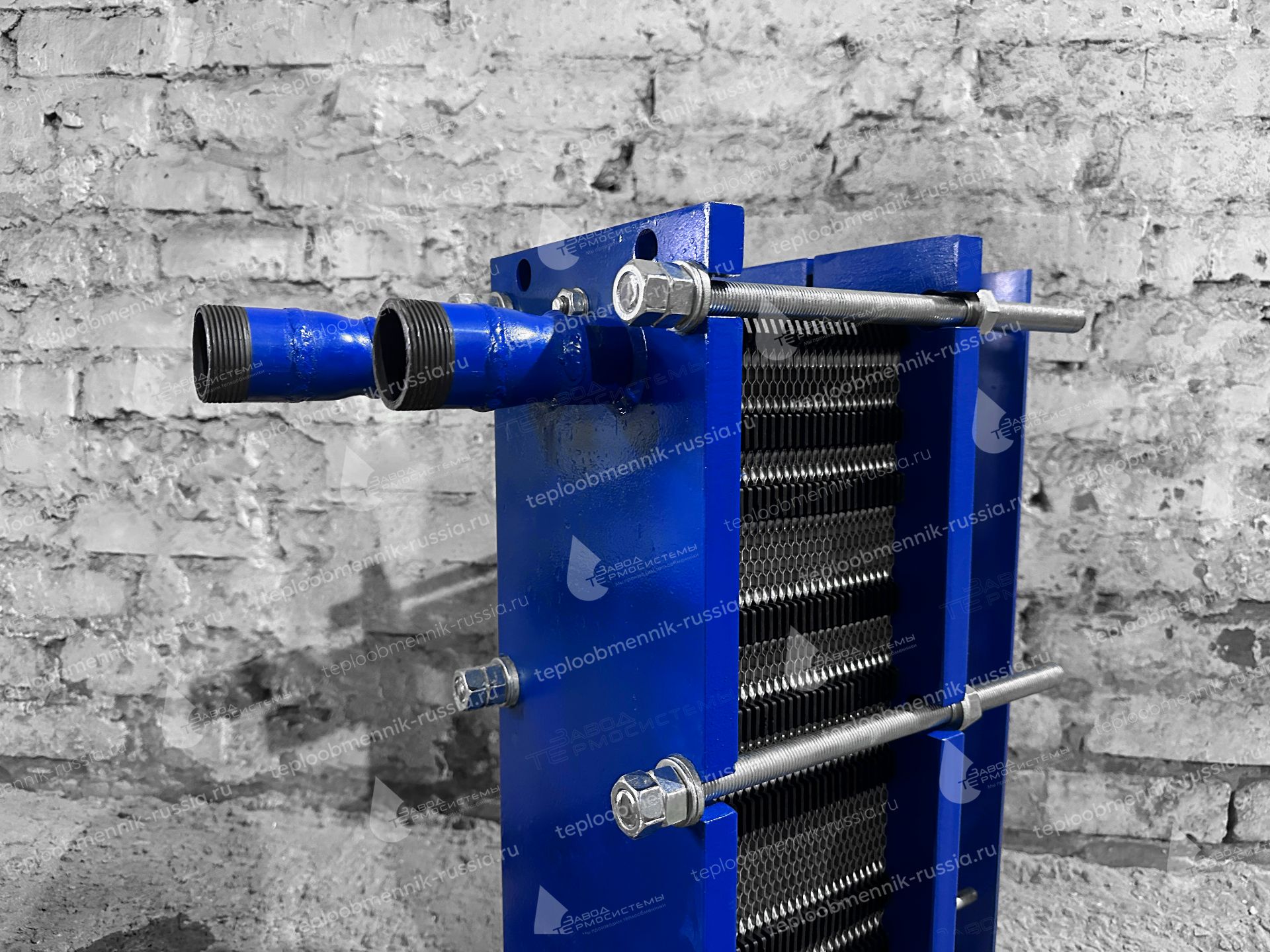

Основная техническая интрига крылась в обвязке. Перед нами стояла задача адаптировать корпус под внутреннюю резьбу. Процесс был разбит на этапы. Сначала мы подготовили участки трубопровода и переходы нужного диаметра. Самым ответственным моментом стала приварка наружной резьбы Ду40 на патрубки аппарата. Здесь требовалась филигранная аккуратность сварщика: малейший перекос или деформация резьбы от нагрева привели бы к браку. Мы жестко контролировали соосность и глубину провара, чтобы исключить непровар.

Преимущества пластинчатой конструкции

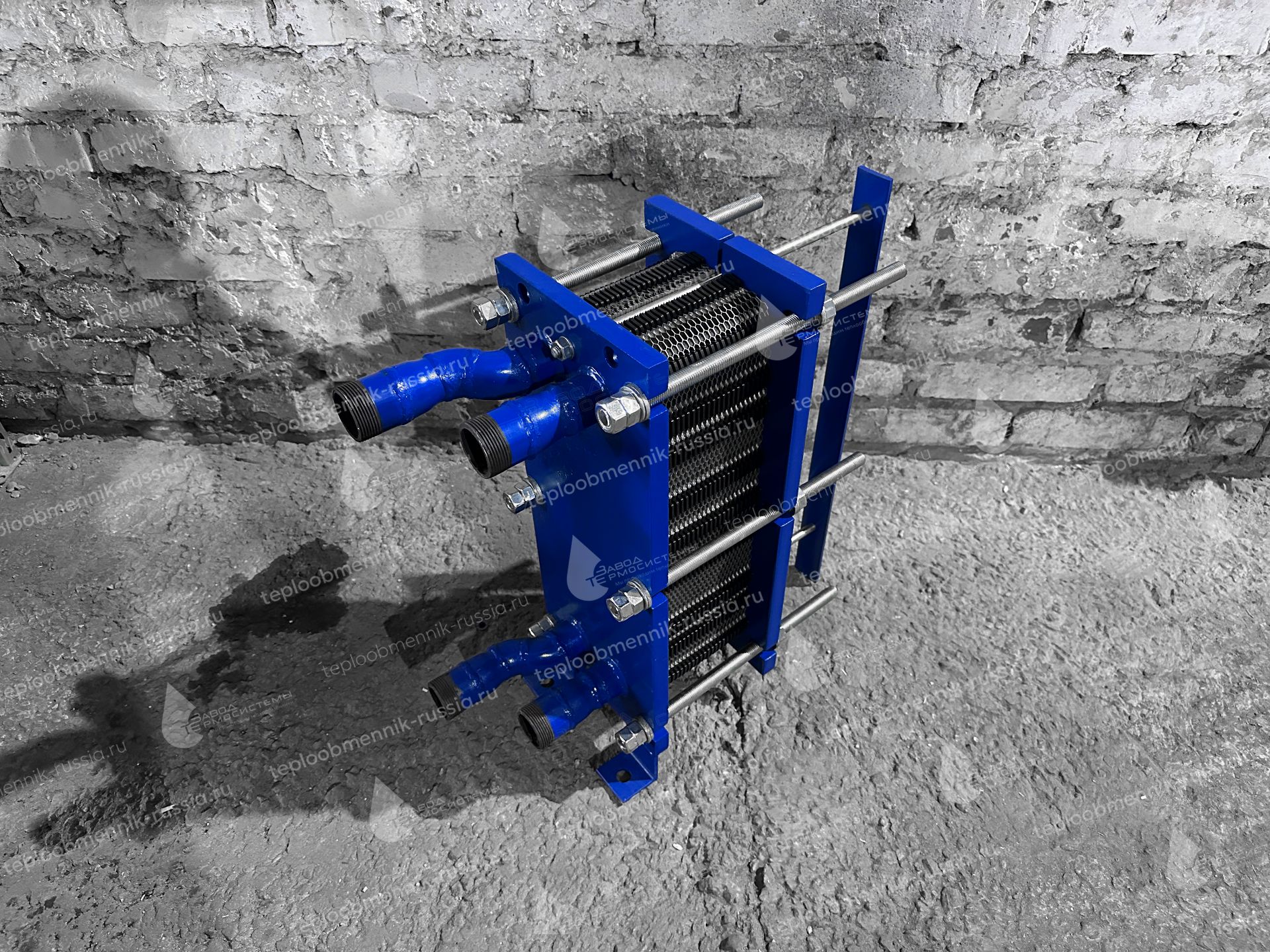

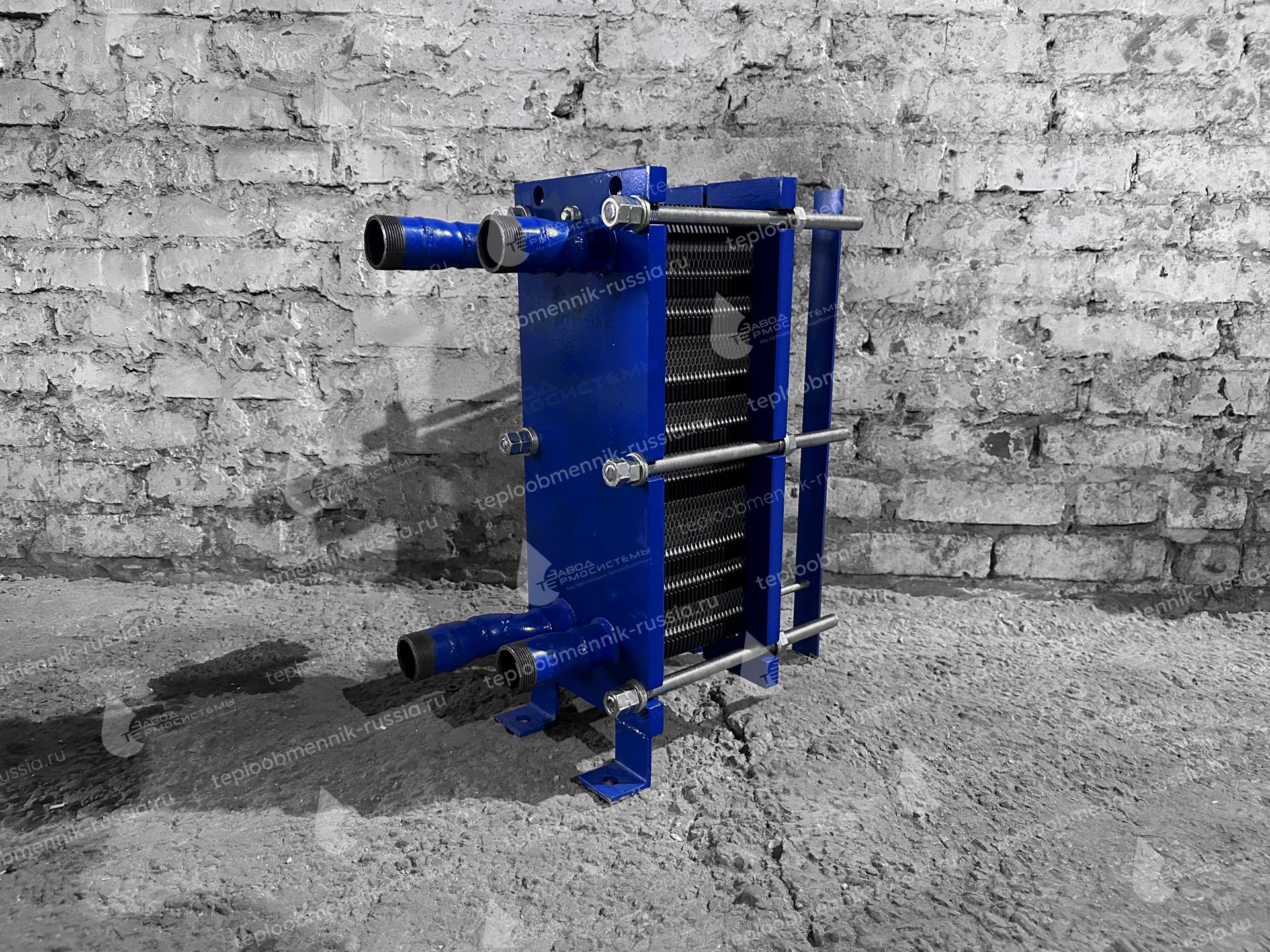

Разборный теплообменник SN04 в такой схеме теплоснабжения дает максимум выгоды. Во-первых, это ремонтопригодность: при пиковых нагрузках или аварии пакет можно разобрать и промыть. Во-вторых, компактность: теплообменник 45 кВт гораздо меньше кожухотрубных аналогов, что важно для небольших котельных. В-третьих, рекордная эффективность: потери тепла сведены к минимуму за счет турбулизации потоков внутри каналов, образованных пластинами.

Логистика и обратная связь
Организовав доставку транспортной компанией ПЭК до Улан-Удэ, мы уложились в 12 дней. Аппарат пришел без транспортных повреждений, в заводской упаковке. Уже после монтажа заказчик прислал отзыв, которым я особенно горжусь:
«Утром занесли теплообменник в котельную, а через 3 часа запустили стояки отопления. Прогрев квартир до 80 градусов пошел ровно. Спасибо за ответственный подход к нестандартным патрубкам».

Этот опыт подтвердил: сложные задачи решаются кастомизацией, а не компромиссами.
