Теплообменник 750 кВт с готовой обвязкой для ТСЖ в Элисте.

Теплообменник 750 кВт с готовой обвязкой для ТСЖ в Элисте.

Цена - 231 800 р., (на 05.03.2026)

Бутко Анна, инженер-проектировщик компании «Завод Термосистемы».

Сегодня хочу рассказать об одном примере, который наглядно демонстрирует преимущества комплексного подхода к оснащению тепловых пунктов. Речь пойдет о поставке оборудования для товарищества собственников жилья «Гермес» из города Элиста.

Ситуация у заказчика и наш вариант решения проблемы

В ТСЖ «Гермес» произошла серьезная авария: вышел из строя старый кожухотрубный теплообменник, который верой и правдой прослужил 18 лет. На дворе стоял отопительный сезон, и жители многоквартирного дома рисковали остаться без тепла. Первоначально руководство ТСЖ планировало заменить оборудование на аналогичное трубчатое, но столкнулось с проблемой: сроки поставки такого аппарата составляли от 2 до 5 месяцев. Для них это катастрофа.

Тогда заказчик обратился к нам. Изучив техническое задание, я оперативно выполнила тепловой и гидравлический расчет. Требовалось подобрать аппарат, который будет работать в системе отопления со следующими параметрами:

• Греющий контур (сеть): 105°C / 70°C.
• Нагреваемый контур (внутренний): 65°C → 85°C.
• Мощность системы: 750 кВт.
• Назначение: нагрев воды для радиаторов в квартирах жилого дома.

Основываясь на расчетах, мною была выбрана модель SN19-74. Это разборный пластинчатый теплообменник, который идеально вписался в существующие габариты техпомещения и полностью соответствовал заявленной мощности.

Почему пластинчатая схема выгоднее трубчатой?

Когда я предложила заказчику заменить устаревший кожухотрубный аппарат на современный пластинчатый, у него были сомнения. Но цифры говорят сами за себя. Отопительный теплообменник пластинчатого типа имеет ряд неоспоримых преимуществ:

1. Компактность: Он занимает в 3-4 раза меньше места при той же мощности.
2. Ремонтопригодность: В случае загрязнения или повреждения его можно разобрать, почистить или заменить отдельные пластины, не меняя корпус целиком.
3. Экономичность: Наше ценовое предложение оказалось на 35% выгоднее, чем замена на новый трубчатый аппарат.
4. Скорость изготовления: Мы произвели аппарат за 1 день, так как все комплектующие были в наличии на складе в Краснодаре.

Теплообменник для МКД (жилого дома) должен быть не только эффективным, но и надежным. Модель SN19-74 с пластинами из нержавеющей стали гарантирует долгий срок службы даже при неидеальном качестве теплоносителя.

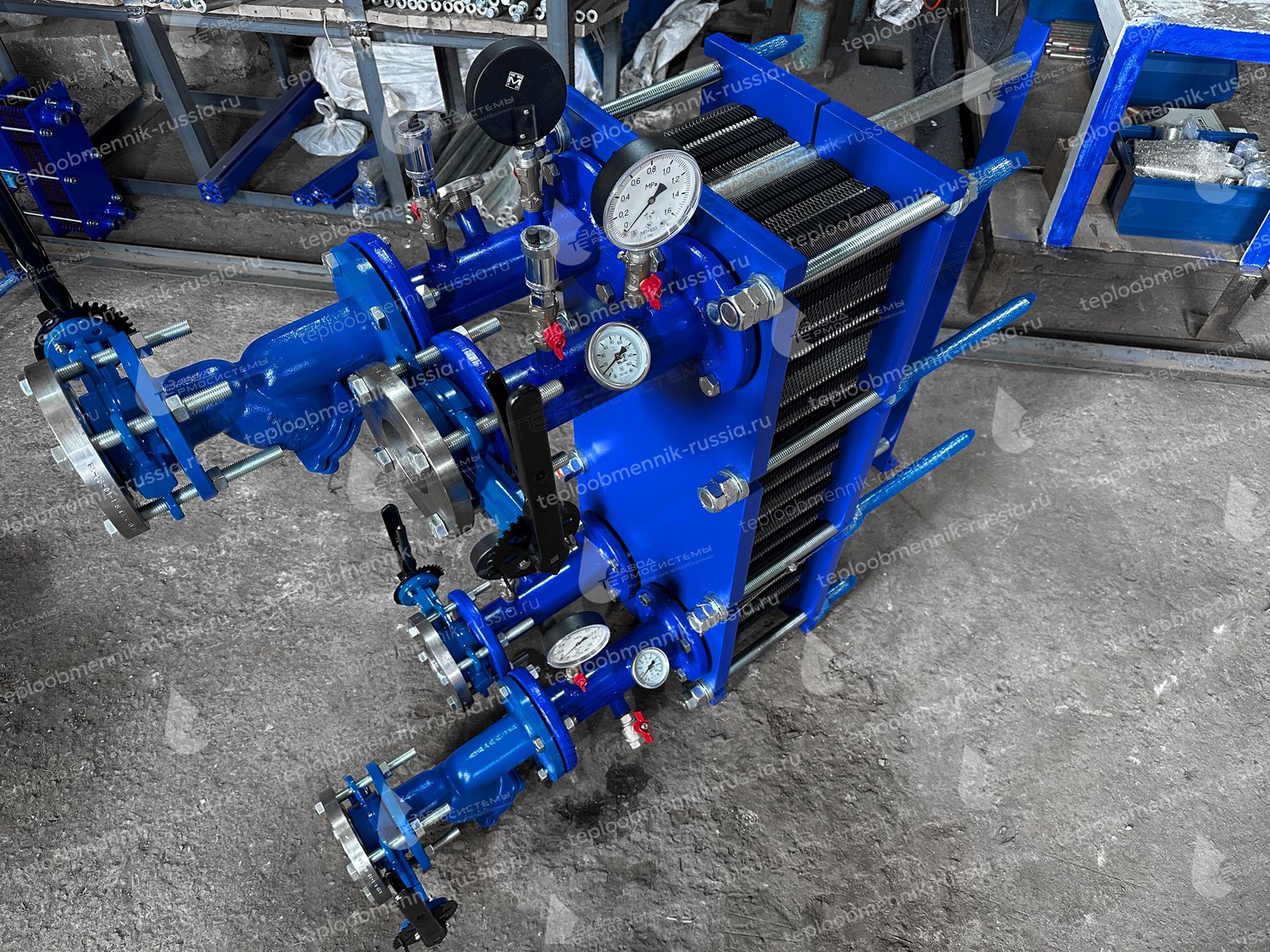

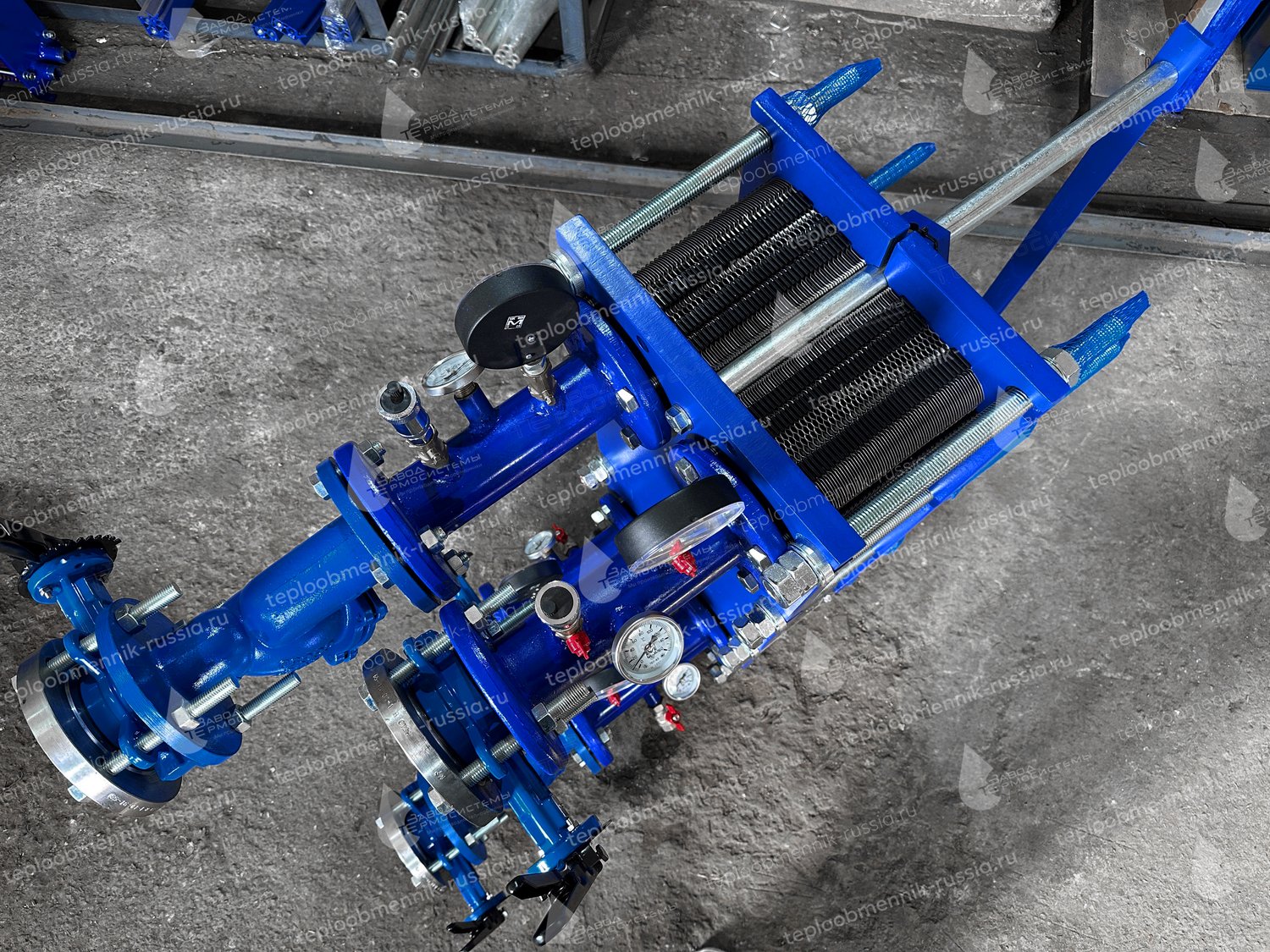

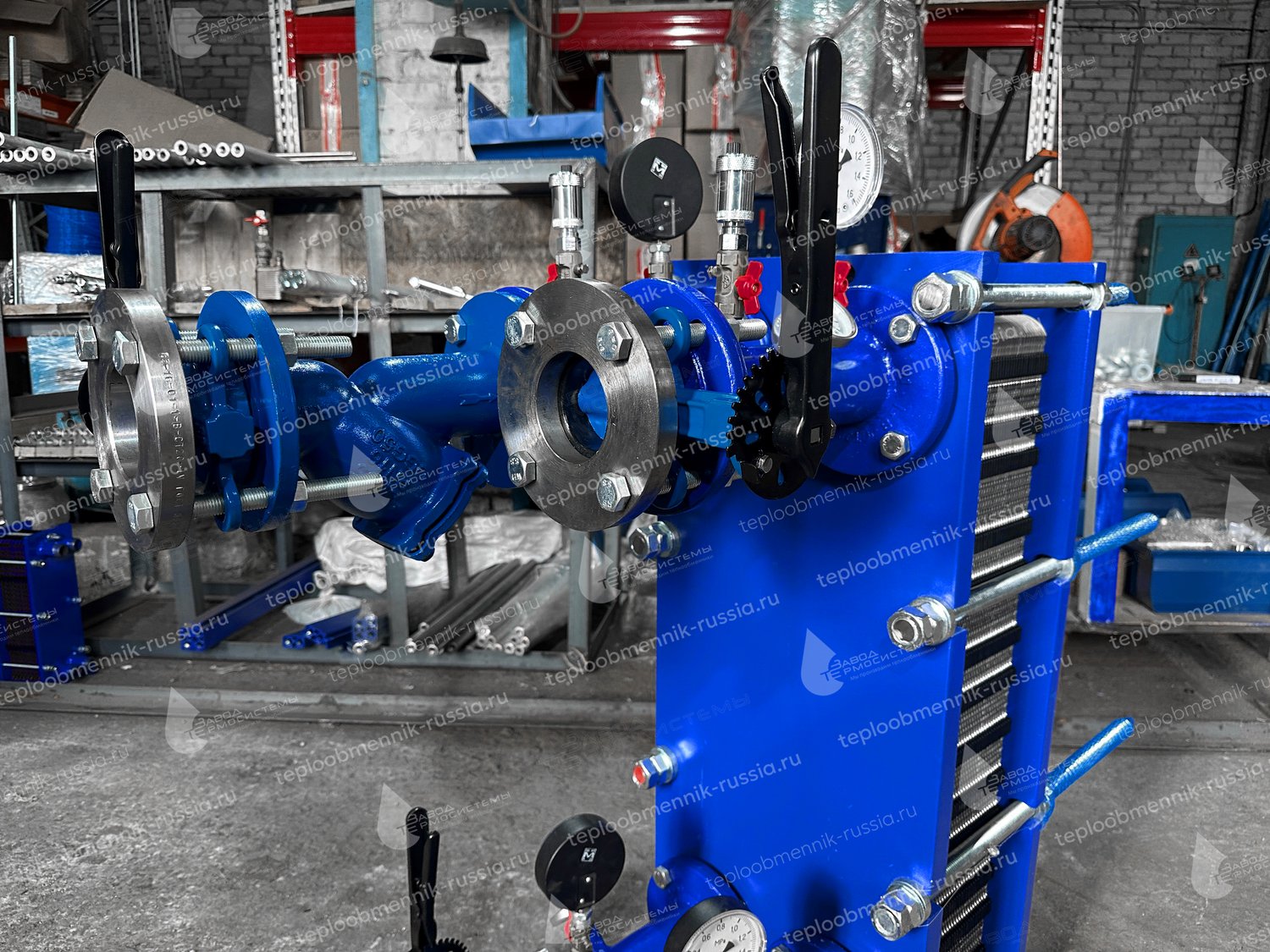

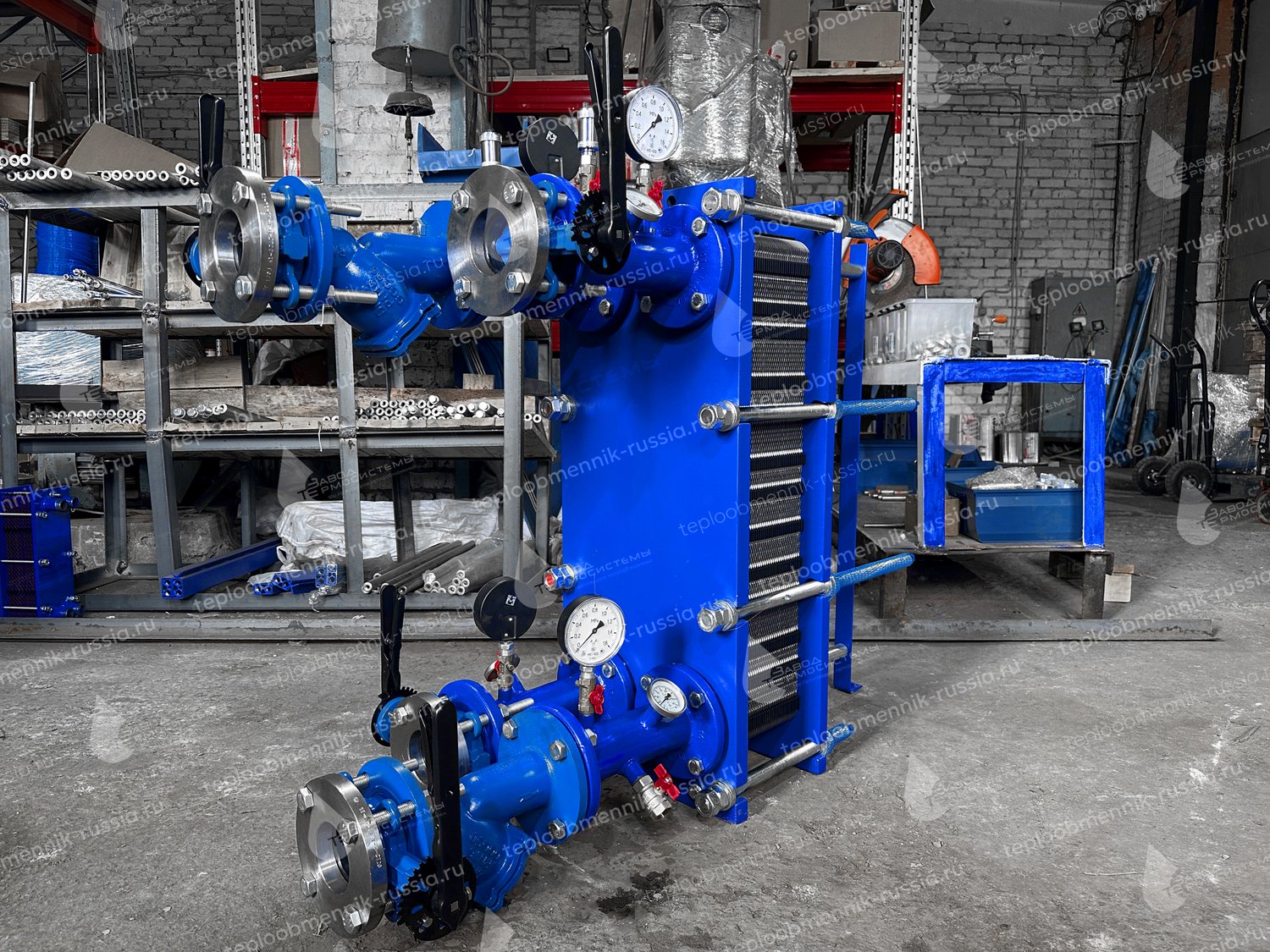

Комплексное решение: готовый комплект обвязки Ду65

Мы пошли дальше простой продажи аппарата. Чтобы исключить ошибки монтажа на месте и сэкономить время, мы предложили ТСЖ «Гермес» изготовить теплообменник 750 кВт с готовым комплектом обвязки. Это было ключевое требование заказчика — получить не просто «железку», а полностью готовый к подключению узел.

Каждый комплект обвязки, который мы проектируем, — это результат инженерной точности. Мы не просто нарезаем трубы, а создаем изделие, которое гарантирует идеальную гидравлику и простоту монтажа. Вот что вошло в состав комплекта для данного объекта (Ду65):

• Запорная арматура: 4 шаровых крана на всех линиях для полного отсечения теплообменника от системы при обслуживании.
• Защита оборудования: 2 сетчатых фильтра-грязевика. Они улавливают механические примеси (окалину, песок), которые неизбежно есть в старых трубах, и продлевают жизнь пластинам.
• Клапаны безопасности: Предохранительные клапаны (2 шт.) предотвращают аварийные ситуации.
• Контрольно-измерительные приборы: Манометры и термометры позволяют оператору визуально контролировать параметры работы узла в любой момент.
• Монтажный комплект: Подводящие трубопроводы, воздушники и сливные краны — все продумано для удобства установки, удаления воздуха и дренажа.

Все компоненты были предварительно собраны и испытаны на герметичность на нашем заводе. Точность изготовления трубных ответвлений и межфланцевых расстояний исключила какую-либо «подгонку на месте» для монтажников ТСЖ.

Принцип работы и логистика

Теплообменник для отопления SN19-74 работает по принципу противоточного движения сред. Горячая вода из теплосети (105°C) идет по одному каналу, а обратка из системы отопления дома (65°C) — по встречному. Тонкие гофрированные пластины из нержавейки обеспечивают максимальную передачу тепла. На выходе из аппарата мы получаем стабильные 85°C, которые поступают в радиаторы квартир.

После сборки и опрессовки готовый узел был передан в транспортную компанию «Деловые Линии». Доставка теплообменника в Элисту заняла всего 4 дня. Учитывая расстояние и необходимость аккуратного обращения с оборудованием, это отличный показатель.

Отзыв заказчика

Через неделю после запуска системы мы получили обратную связь от председателя ТСЖ «Гермес»:

«Хочу выразить благодарность. Получили аппарат за 4 дня, подключили своими силами за пару часов благодаря продуманной конструкции. Рекомендуем Термосистемы!»

Заключение

Этот проект в Элисте лишний раз подтвердил мою уверенность: современный пластинчатый теплообменник в связке с заводской обвязкой — это оптимальное решение для модернизации тепловых пунктов жилых домов. Экономия средств, скорость изготовления и поставки, надежность и простота монтажа дают заказчику именно то, что ему нужно — тепло в домах жителей без головной боли.
