Теплообменник для нагрева бассейна 360 м3 в Анапе.

Дорошенко Николай - инженер компании «Завод Термосистемы».

Моя специализация – расчет и проектирование теплообменного оборудования для различных задач, включая системы нагрева воды. Сегодня я хочу поделиться опытом реализации проекта для отеля «Zenith Resort Hotel» в Анапе, где был успешно внедрен теплообменник для нагрева бассейна 360 м3 круглогодичного использования.

Задача, поставленная клиентом

Заказчику требовалось надежное решение для поддержания температуры воды в открытом бассейне на уровне +32°C. Греющим теплоносителем выступала вода от котла с температурой 70°C. Особенностью проекта было требование 100% резервирования: необходимо было оперативно изготовить и поставить второй аппарат для параллельного монтажа с уже эксплуатируемым старым теплообменником, чтобы обеспечить бесперебойную работу бассейна во время плановых ремонтов теплообменного оборудования. Сроки были максимально критичны.

Проектирование и выбор оптимального решения

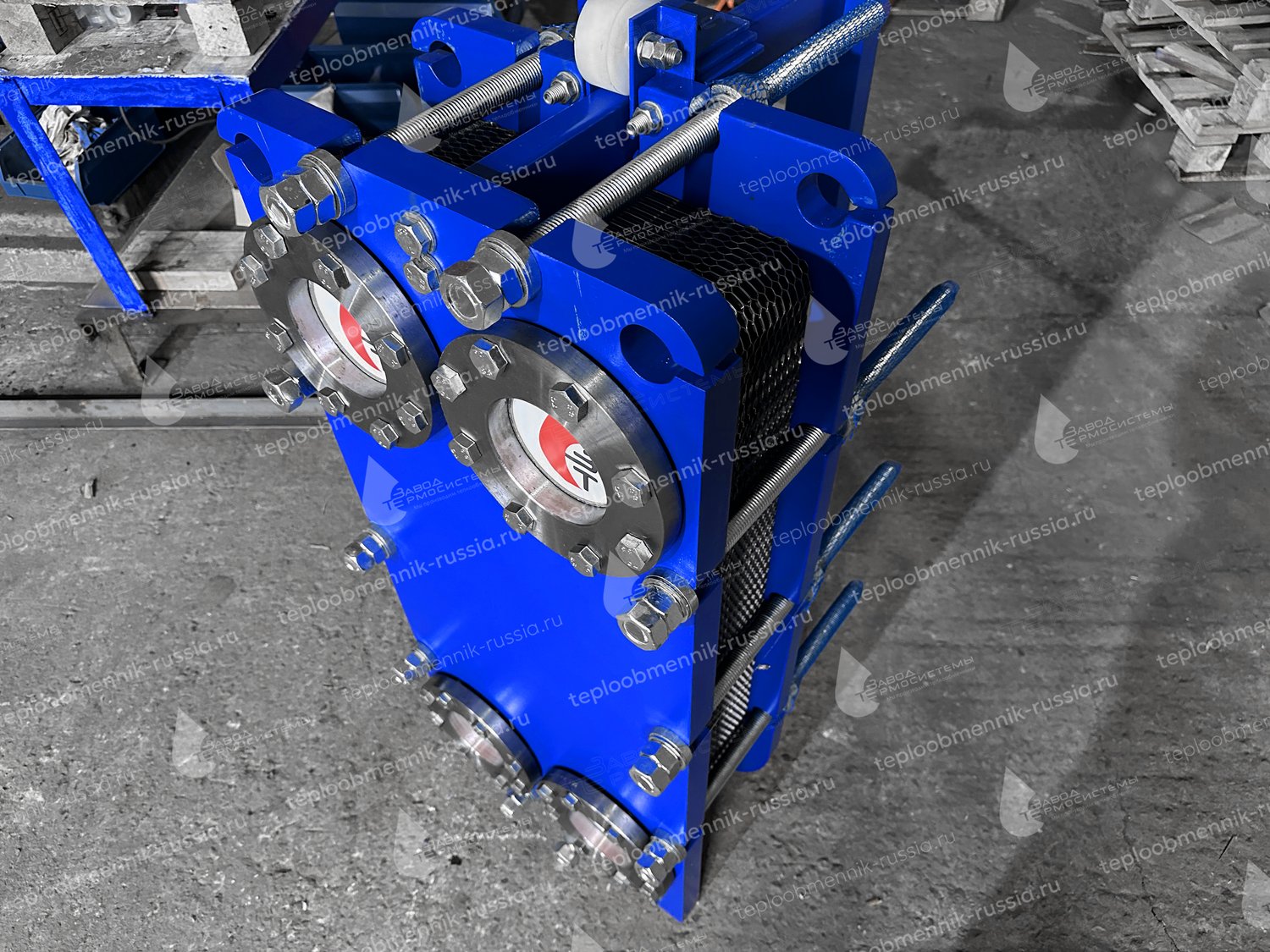

Наш проектный отдел, обладающий глубокими компетенциями в расчетах подобных задач, оперативно выполнил все необходимые вычисления. Исходя из объема бассейна, требуемой температуры и параметров греющего контура, была определена необходимая тепловая мощность – 430 кВт. Для этой цели идеально подошел разборный пластинчатый теплообменник нашей серии SN22-36.

Принцип работы и преимущества схемы

Нагрев бассейна с помощью теплообменника осуществляется по-простому, но эффективному принципу. Горячая вода от котла (70°C) проходит по одним каналам между пластинами. Вода из бассейна, которую забирает насос фильтровальной установки, проходит по соседним каналам. Через тонкие стенки пластин происходит быстрый и эффективный теплообмен, но без смешения сред. Основные преимущества пластинчатого теплообменника в такой схеме:

• Компактность при высокой мощности.
• Легкость обслуживания и очистки (разборная конструкция).
• Высокий КПД и точное поддержание заданной температуры.
• Надежность и долговечность.

Преимущества нашего теплообменника

Мы предложили заказчику решение, которое обладало целым рядом конкурентных преимуществ:

• Идеальная технологичность для бассейнов: В аппарате используются специальные «термически короткие» пластины, оптимальные для нагрева больших объемов воды с небольшой разницей температур (дельта 5-10°C), что типично для бассейнов.
• Высокая гидравлическая проходимость: Фланцевые патрубки Ду100 минимизируют гидравлическое сопротивление. Это позволяет интегрировать теплообменник 430 кВт напрямую в контур фильтрации без сложных обводных линий.
• Рекордные сроки: Полный цикл изготовления занял 1 день. Для сравнения, поставка импортного аналога могла затянуться на 4-7 месяцев, отечественного – на 3-5 недель.
• Экономическая эффективность: Стоимость нашего решения оказалась на 55% ниже, чем у импортных аналогов с учетом ввоза из-за рубежа.
• Качество и доступность: Пластины из нержавеющей стали AISI316 устойчивы к химии, используемой для очистки бассейна. Все производство локализовано в России, что гарантирует быструю поставку запчастей и сервисное обслуживание напрямую с завода.

Процесс изготовления: от цеха до отгрузки

Изготовление теплообменника для бассейна велось на нашем Краснодарском заводе по отработанной технологии:

1. Подготовка рамы: Корпус был вырезан на станке плазменной резки и обработан, после чего покрыт износостойкой порошковой краской.
2. Комплектация пластин: Был подобран и собран пакет пластин из стали AISI316, рассчитанный точно на мощность 430 кВт.
3. Сборка и контроль: Аппарат был собран, а затем подвергнут обязательной опрессовке на испытательном стенде под давлением, превышающим рабочее на 30%, для проверки герметичности.
4. Комплектация и упаковка: По требованию заказчика была смонтирована деревянная обрешетка груза для безопасной транспортировки.

Логистика и доставка на объект

Для максимально быстрой доставки мы воспользовались услугами проверенной транспортной компании «Деловые Линии». Благодаря отлаженному процессу и географической близости Краснодара к Анапе, теплообменник для нагрева бассейна SN22-36 был доставлен на курорт всего за 2 дня с момента отгрузки.

Отзыв заказчика

Через 4 месяца, после ввода оборудования в эксплуатацию я связался представителем отеля «Zenith Resort Hotel». Мне было интересно узнать его мнение, насколько успешно теплообменник справляется со своими задачами:

«Теплообменник полностью соответствует заявленным характеристикам. Его установка в параллель старому теплообменнику позволила создать резервную систему, которая доказала свою эффективность. Теперь мы имеем комфортную температуру воды для наших гостей круглый год. Отдельно благодарим за оперативность».
Владимир Сергеевич – инженер службы эксплуатации

Этот проект в Анапе в очередной раз подтвердил, что отечественные инженерные решения, основанные на глубоком расчете и современных технологиях производства, могут быть оптимальным выбором по критериям «цена-качество-сроки».
