Теплообменник SN19-38 моноблок: инженерное решение для стабильной системы ГВС.

Цена теплообменника (на 27.03.2026 г.) – 172 000 руб.

Автор: Алена Косенко, я инженер-конструктор с более чем 8-летним стажем в сфере проектирования теплообменного оборудования.

Сегодня я хочу рассказать о нестандартной задаче, которую мы решили для челябинского заказчика «Орион-строй», разработав теплообменник моноблок для системы горячего водоснабжения жилого дома.

Аварийная ситуация: время работает против

Обращение от заказчика поступило в момент, когда старый теплообменник «Ридан» (аналог нашей модели) после 10 лет эксплуатации вышел из строя. Ситуация требовала мгновенной реакции: жители дома оставались без горячей воды. Рассматривался вариант замены на оригинальное оборудование, но сроки поставки — от 2 до 5 недель — делали его неприемлемым. Мы предложили альтернативу: российский разборный пластинчатый теплообменник производства «Завод Термосистемы» с ценой на 35% ниже оригинала и сборкой всего за 1 день. Именно этот вариант лег в основу нашего сотрудничества.

Расчет моноблочной схемы гвс

Чтобы создать корректный теплообменник для ГВС, необходимо было учесть не только стандартные параметры, но и особенности существующей обвязки. В ходе диалога я уточнила:

• Требуемая мощность: 450 кВт.
• Греющий теплоноситель (первичный контур): 70°C / 40°C.
• Нагреваемая среда: водопроводная вода, нагрев с 5°C до 60°C.

Однако ключевой особенностью стало требование использовать не только прямой поток тепла, но и обратку от системы отопления здания. Заказчик хотел максимально утилизировать тепло, которое возвращалось от радиаторов. Я спроектировала теплообменник 450 кВт в конструктивном исполнении «моноблок». Это означает, что в едином корпусе объединены два независимых тепловых контура: основной (70/40°C) и дополнительный — обратка отопления, которая догревает холодную водопроводную воду в одной из ступеней моноблока. Такой подход повысил общую энергоэффективность системы.

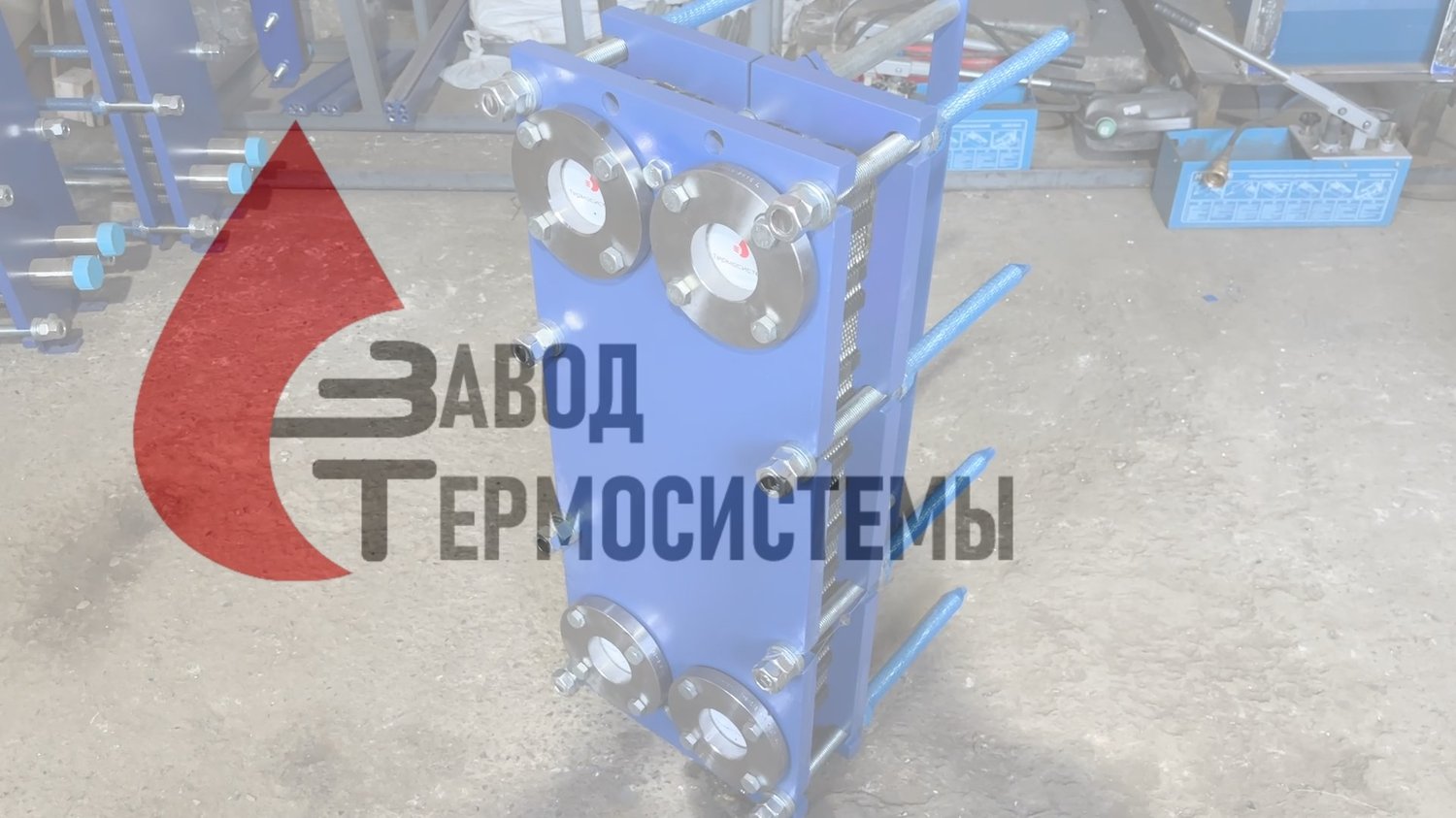

Изготовление: 24 часа на сборку и контроль

Поскольку ключевым требованием заказчика была скорость, производственный цикл был организован максимально сжато. После того как я утвердила спецификацию пластин и чертежи несущих плит, процесс пошел по часам. Все этапы я контролировала лично:

1. Резка и подготовка корпуса: Все корпуса мы производим заранее и храним их на складе. Это позволяет нам собирать теплообменники в рекордно короткие сроки – 1 день.
2. Покраска: все стальные элементы покрыли антикоррозийным составом, чтобы оборудование выдерживало условия котельной.
3. Сборка пакета пластин: согласно моему расчету, в пакет набрали пластины из нержавеющей стали с уплотнителями, предназначенными для работы с питьевой водой.
4. Стяжка пакета: специалисты выполнили стяжку шпильками с контролем размера, что гарантирует герметичность при любых режимах.
5. Опрессовка: финальный этап — гидравлические испытания давлением, превышающим рабочее. Утечек не было, все параметры подтвердились.

Вся сборка заняла ровно один день. Готовый теплообменник для нагрева воды был упакован и передан в транспортную компанию «Деловые Линии». Доставка в Челябинск заняла 7 дней.

Принцип работы моноблока ГВС

Конструкция, которую я спроектировала, отличается от классического пластинчатого аппарата. Внутри корпуса SN19-38 реализована комбинированная схема:

• Первая ступень (предварительный нагрев): холодная водопроводная вода (5°C) поступает в секцию, где греющей средой выступает обратка от системы отопления (обычно около 40–50°C). Это позволяет поднять температуру воды на несколько градусов без затрат основной тепловой мощности.
• Вторая ступень (основной нагрев): предварительно подогретая вода направляется в основной канал, где греющим теплоносителем является вода из котельной с параметрами 70°C / 40°C. Здесь она нагревается до требуемых 60°C и поступает в точки водоразбора — краны и душевые квартир.

Такая двухступенчатая схема внутри одного моноблока позволяет снизить нагрузку на котельное оборудование и увеличить срок службы аппарата за счет уменьшения термических напряжений.

Преимущества пластинчатого разборного решения

Выбор в пользу разборного пластинчатого аппарата был обусловлен несколькими факторами:

• Ремонтопригодность: в отличие от паяных, наше изделие можно разобрать для промывки или замены пластин. Для систем ГВС это критически важно из-за возможного образования накипи.
• Гибкость: при изменении нагрузки (например, после подключения новых потребителей) можно добавить пластины в пакет, увеличив мощность.
• Компактность: моноблочное исполнение позволило разместить две ступени подогрева в одном корпусе, что сэкономило место в существующей котельной.
• Эффективность: противоточное движение сред обеспечивает высокий коэффициент теплопередачи, а использование обратки отопления повышает КПД системы в целом.

Отзыв заказчика

По завершении монтажа и пусконаладки я получила обратную связь от главного инженера «Орион-строй»:

«Теплообменник идеально встал на место старого агрегата. Теперь горячая вода стабильна даже при пиковых разборах. Цена приятно удивила, а срок изготовления позволил избежать жалоб жильцов. Работаем с вами дальше».
Виктор Степанович – гл. инженер

Этот проект еще раз подтвердил, что грамотный инженерный расчет и гибкое производство способны решить даже самые срочные задачи. Мой опыт проектирования теплообменников показывает: мы можем предложить клиенту не просто оборудование, а точное, продуманное решение, которое будет работать годами.
