Теплообменник SN08-15 для Системы ГВС на 8 точек водоразбора

Цена теплообменника (на 18.03.2026 г.) – 51 400 р.

Автор: Алена Косенко - инженер-проектировщик компании «Завод Термосистемы».

Хочу поделиться кейсом, который, с одной стороны, является для нас типовой задачей, а с другой — наглядно демонстрирует преимущества оперативной работы с российским производителем. Речь пойдет о подборе и расчете пластинчатого теплообменника для системы горячего водоснабжения жилого дома в Воркуте.

В нашей работе важно не просто подобрать оборудование по каталогу, а точно рассчитать площадь теплообмена и конфигурацию пластин под конкретные параметры. Именно поэтому к каждому проекту я подхожу с учетом всех нюансов, чтобы гарантировать заказчику стабильную работу системы на долгие годы.

Исходная задача от ТСЖ из Воркуты

Ко мне на расчет поступил запрос от ТСЖ, обслуживающего жилой дом в Воркуте. Ситуация была критическая: вышел из строя основной теплообменник для ГВС — аппарат шведского бренда Alfa-Laval модели TL3B. Он проработал всего 5 лет, что для оборудования такого класса и для системы горячего водоснабжения является довольно малым сроком. Заказчику требовалась срочная замена.

Изначально они планировали купить оригинальный теплообменник, но столкнулись с типичной проблемой импортного оборудования: поставка занимала от 2 до 5 месяцев. Держать дом без горячей воды в Воркуте, мягко говоря, недопустимо. Поэтому они обратились к нам с конкретной целью: найти равноценную замену, но с минимальными сроками производства.

Технические параметры и расчет нагрузки

Перед тем как предложить готовое решение, я детально изучила параметры системы. Греющий теплоноситель поступает с температурным графиком 70°С на входе и 40°С на выходе. Нагреваемая вода — водопроводная, с зимней температурой 5°С, которую требовалось поднять до комфортных 60°С для подачи потребителям.

Ключевым условием было обеспечение бесперебойной подачи воды на 8 точек водоразбора, работающих одновременно. Это значит, что теплообменник должен был выдавать достаточный объем горячей воды, чтобы напора хватало и на кухонные краны, и на душевые.

Выполнив гидравлический и тепловой расчет, я определила необходимую мощность. Она составила ровно 75 кВт. При таких параметрах оборудование способно нагревать до нормативной температуры (60°С) до 1200 литров воды в час. Этого объема с запасом хватает для бесперебойного снабжения 8 точек. Таким образом, мы подтвердили, что искомый теплообменник 75 кВт идеально вписывается в потребности объекта.

Выбор конструкции и производителя

Исходя из требований заказчика к скорости поставки, я рекомендовала остановить выбор на разборном пластинчатом теплообменнике российского производства. Почему разборном? Потому что в системах ГВС качество воды оставляет желать лучшего, и возможность промывки пластин критически важна для продления срока службы.

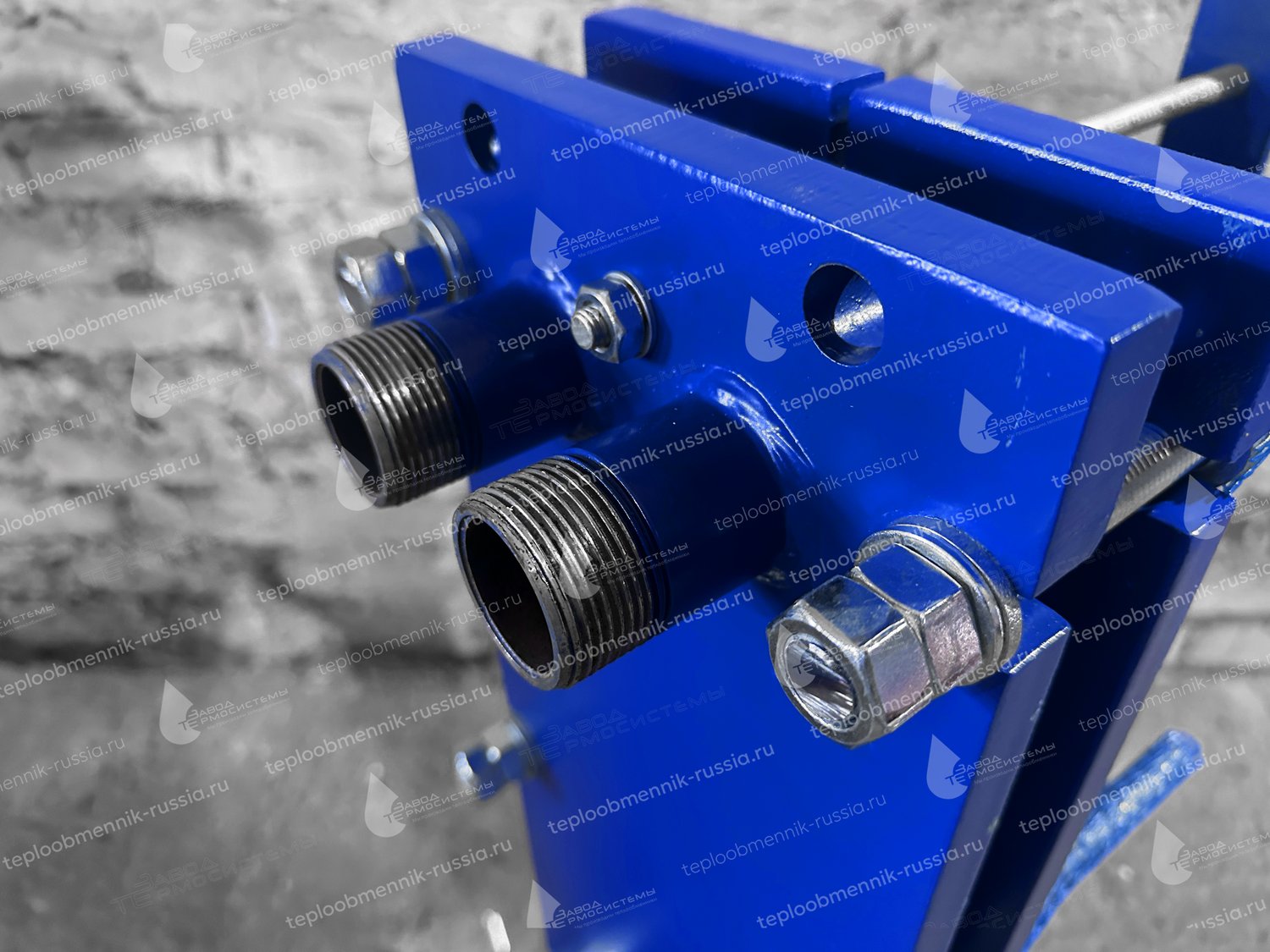

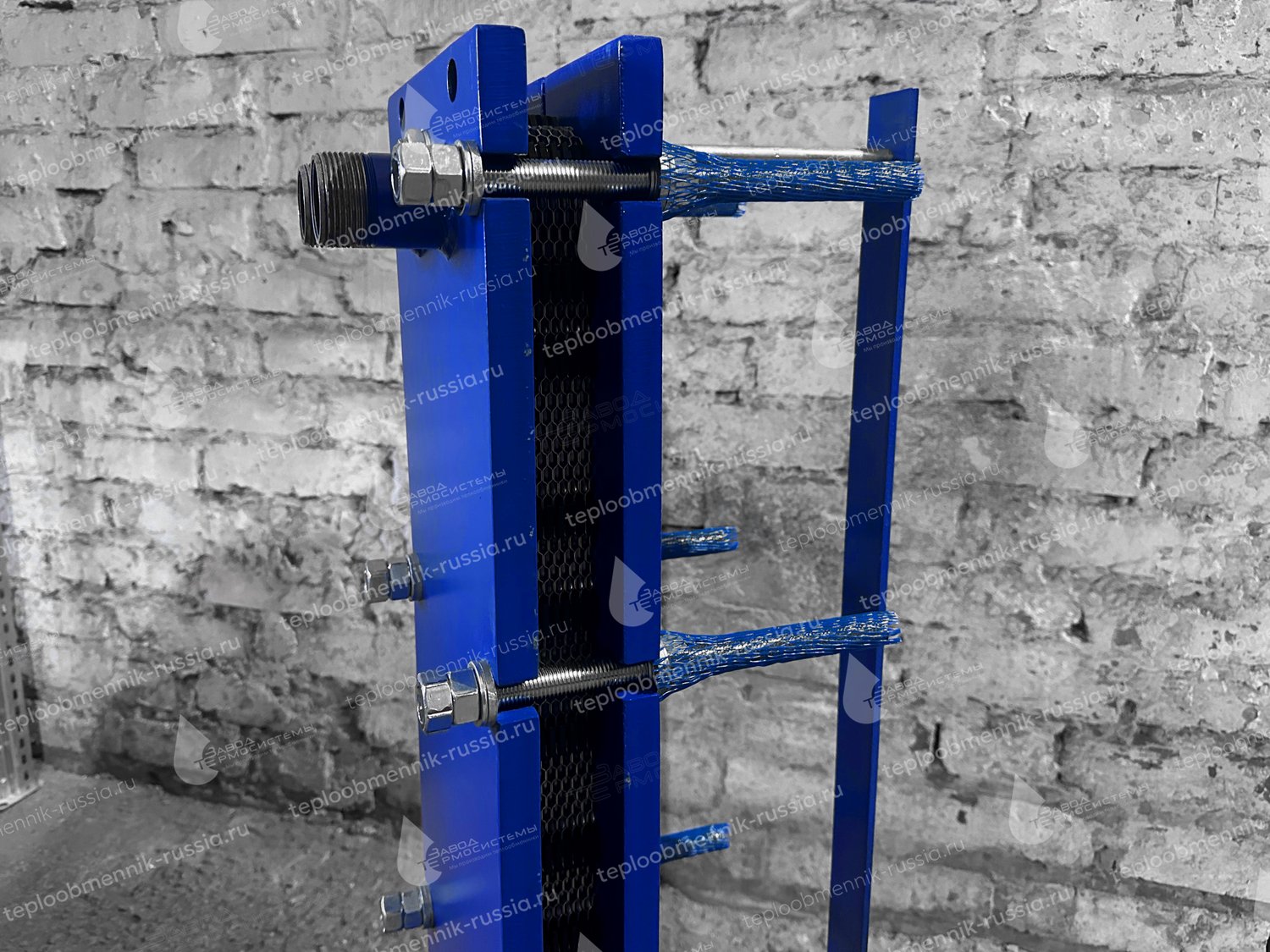

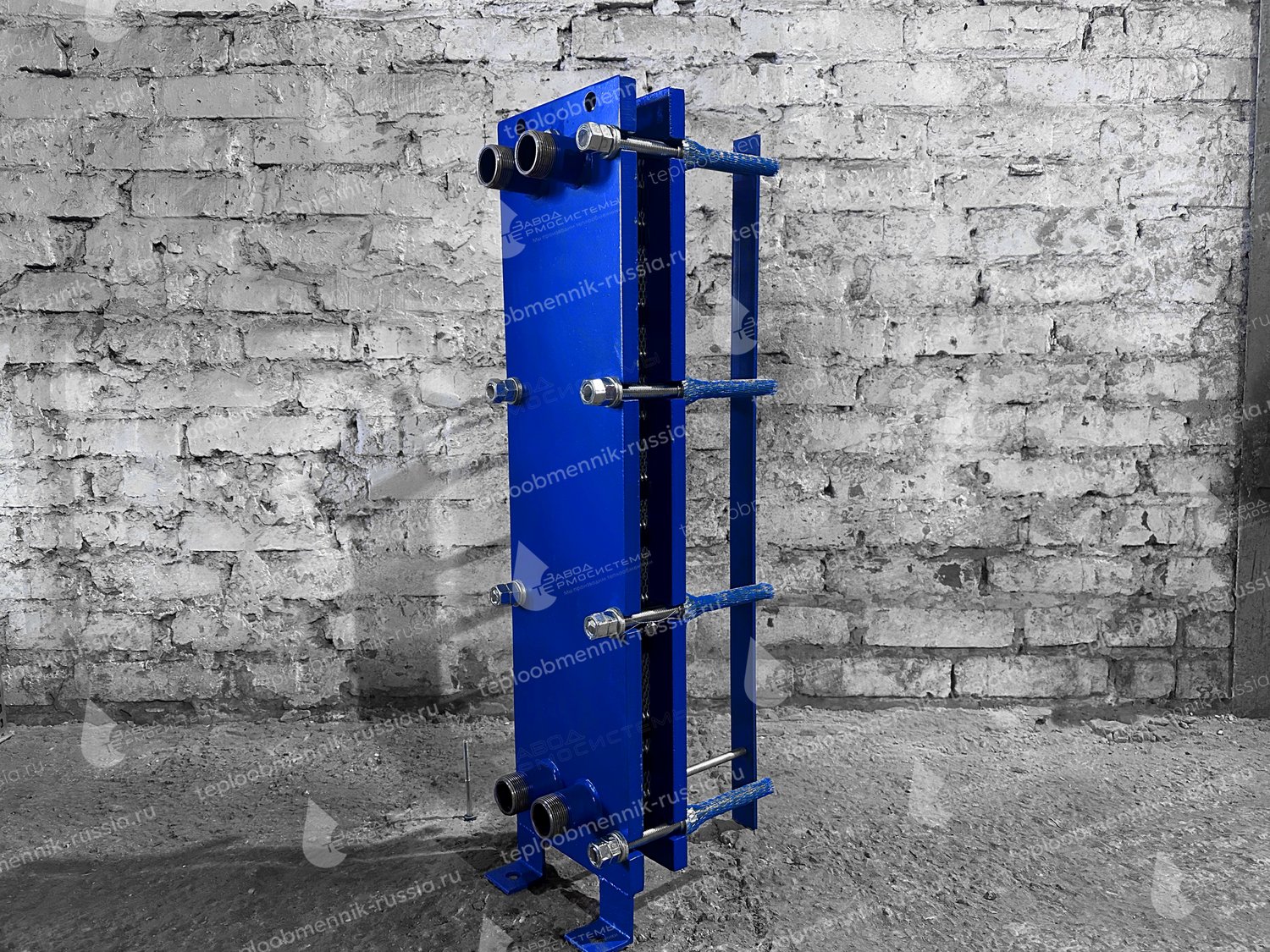

Наш завод «Термосистемы» в Краснодаре позволяет изготавливать такие аппараты очень быстро. Мы предложили заказчику аналог под обозначением SN08-15. Этот теплообменник для нагрева воды полностью соответствовал исходным параметрам по мощности, температуре и количеству потребителей.

Важным аргументом в пользу нашего предложения стала цена. При аналогичных технических характеристиках стоимость оказалась на 55% ниже, чем цена оригинального теплообменника Alfa-Laval. Для бюджета ТСЖ это была существенная экономия.

Преимущества пластинчатой схемы в данном проекте

Почему для системы ГВС на 8 точек мы выбрали именно разборный пластинчатый теплообменник? Это решение базируется на нескольких ключевых преимуществах:

• Компактность: При мощности 75 кВт аппарат имеет минимальные габариты и вес, что упрощает монтаж в ограниченном пространстве теплового пункта.
• Ремонтопригодность: Как я уже отмечала, жесткая вода Воркуты может приводить к образованию накипи. Разборная конструкция позволяет легко снять пакет пластин, очистить их механически или промыть специальным раствором и поставить обратно, не меняя оборудование целиком.
• Эффективность: Турбулентное движение воды между пластинами обеспечивает высокий коэффициент теплопередачи. Это значит, что теплообменник на 8 точек водоразбора быстро реагирует на изменение расхода воды (при открытии кранов) и поддерживает стабильную температуру на выходе.

Логистика и результат

Главное, чем мы помогли заказчику — это скорость. Сам аппарат был собран на нашем заводе в Краснодаре всего за 1 день. Сборка не заняла много времени, так как все расчеты были выполнены мной заранее, а необходимые комплектующие (пластины, стяжной элемент и корпус) имелись в наличии.

Доставку в Воркуту организовали через транспортную компанию «Деловые Линии». Путь от Краснодара до Воркуты занял 8 дней. Учитывая стандартные сроки поставки импортных аналогов (до 5 месяцев), мы уложились фактически в 9 дней с момента утверждения заказа — это великолепный результат для такого удаленного региона.

Обратная связь от заказчика

Спустя несколько недель после запуска системы мы связались с представителем ТСЖ, чтобы получить обратную связь. Вот что он отметил:

«Честно говоря, переживали, когда решили брать не оригинал, а замену. Но время поджимало. В итоге ни разу не пожалели. Теплообменник работает отлично, вода идет стабильно горячая на всех этажах. Сделали промывку фильтров спустя месяц — никаких нареканий. Отдельное спасибо инженеру Алене за точный расчет: параметры, которые мы заказывали, полностью совпали с реальными. И, конечно, порадовала цена и скорость. В следующий раз будем обращаться только к вам».
Виктор Николаевич – председатель ТСЖ

Этот проект лишний раз подтверждает мою уверенность в том, что современное российское оборудование не уступает импортным аналогам, а по срокам поставки и сервису значительно их превосходит. Если вам нужен надежный теплообменник для ГВС, рассчитанный под ваши индивидуальные параметры, вы всегда можете рассчитывать на нашу экспертизу и оперативность завода «Термосистемы».
