Теплообменники для отопления теплиц - схема: рабочий + резервный.

Цена теплообменника (на 02.04.2026 г.) – 279 000 руб.

Анна Бутко - инженер по расчету и проектированию теплообменного оборудования.

Мой опыт в сфере теплообмена составляет более 8 лет, и за плечами уже много успешно реализованных проектов. Каждый новый объект — это не просто подбор оборудования, а создание надежного решения, которое будет работать годами. Недавний заказ для «Агрокомплекса» из Белгорода стал ярким примером того, как грамотный расчет, использование качественных компонентов и оперативное изготовление позволяют решить стратегические задачи агропромышленного предприятия.

Постановка задачи: отопление новой очереди теплиц

Заказчик занимается выращиванием овощей в тепличных условиях и находится в процессе достройки третьей очереди хозяйства. Для новой системы отопления потребовалось два аппарата, работающих по схеме «рабочий + резервный». Такое дублирование критически важно для теплиц: даже кратковременный останов теплоснабжения может привести к потерям урожая.

Теплообменник для отопления теплицы должен был обеспечить передачу тепла от греющего контура к внутреннему. Исходные параметры:

• греющий теплоноситель: 85 °C / 65 °C;
• нагреваемый теплоноситель: подъем с 55 °C до 75 °C;
• после нагрева теплоноситель поступает в установки воздушного отопления, смонтированные по периметру теплицы.

Этап 1: детальный расчет и подбор

Моя работа началась с плотного общения с техническими специалистами заказчика. Чтобы точно рассчитать аппарат, я выяснила не только температурные графики, но и фактические расходы сред, допустимые потери давления, а также химический состав теплоносителей. Это важно для выбора материала пластин и типа уплотнений.

В ходе переговоров я предложила вместо аппаратов, которые заказчик рассматривал у других российских поставщиков, использовать оборудование отечественного производства — теплообменник мощностью 450 кВт от компании «Завод Термосистемы». Такое решение обеспечило два ключевых преимущества:

1. Стоимость оказалась на 30% ниже, чем у аналогов, предлагаемых конкурентами.
2. Сроки изготовления — вместо 2–5 недель ожидания я смогла гарантировать сборку всего за 1 день.

Этап 2: изготовление разборного пластинчатого теплообменника

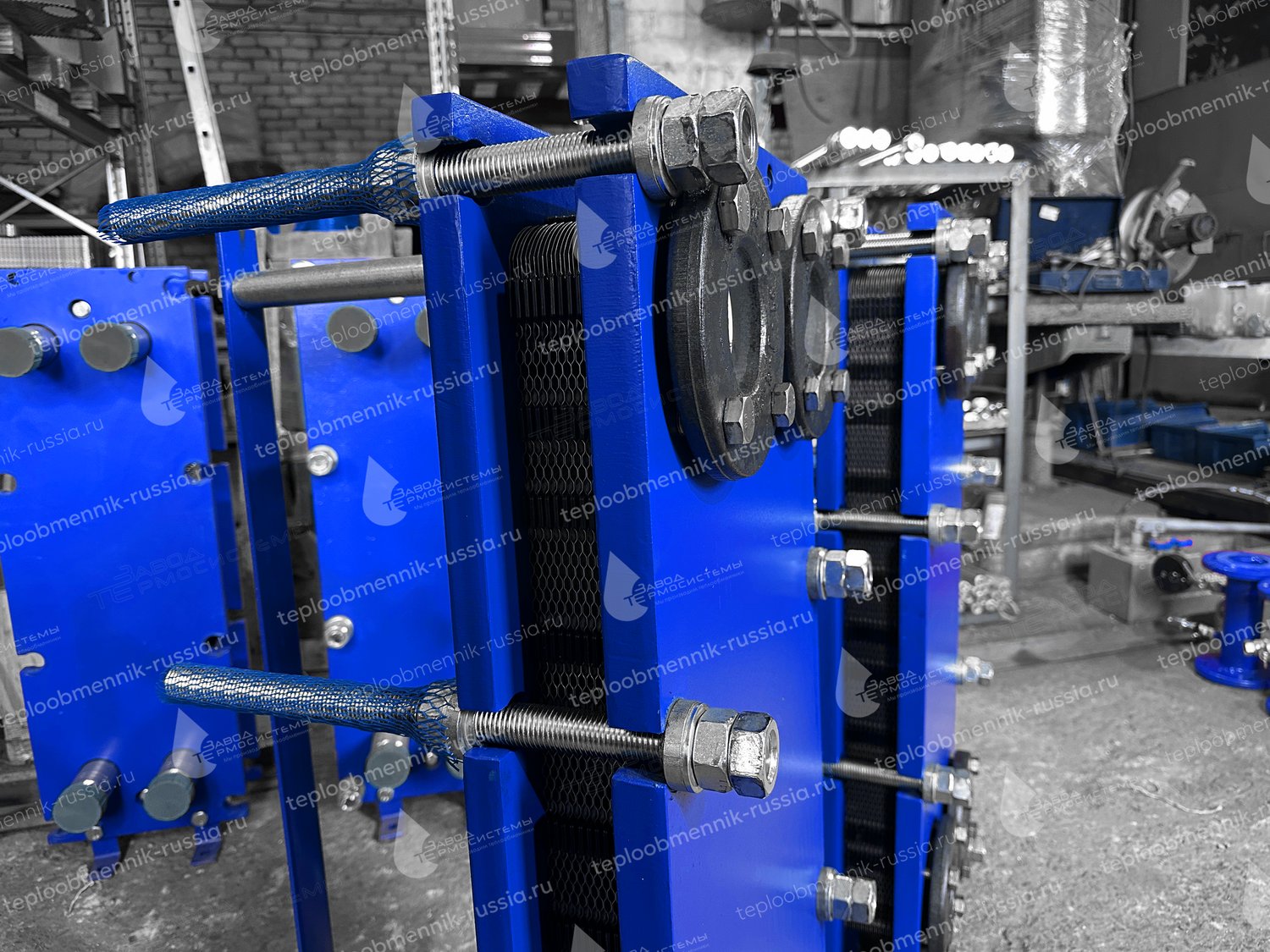

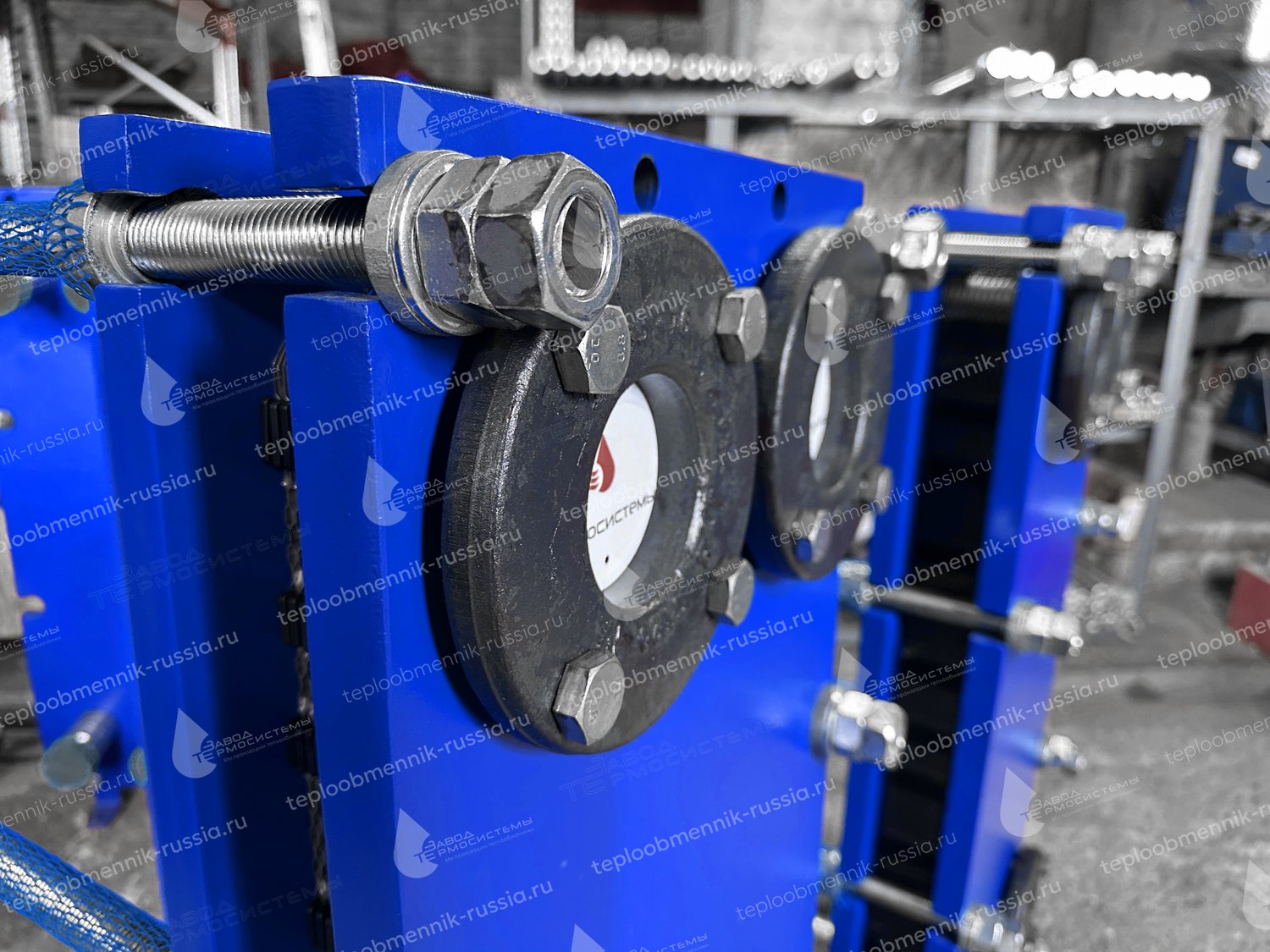

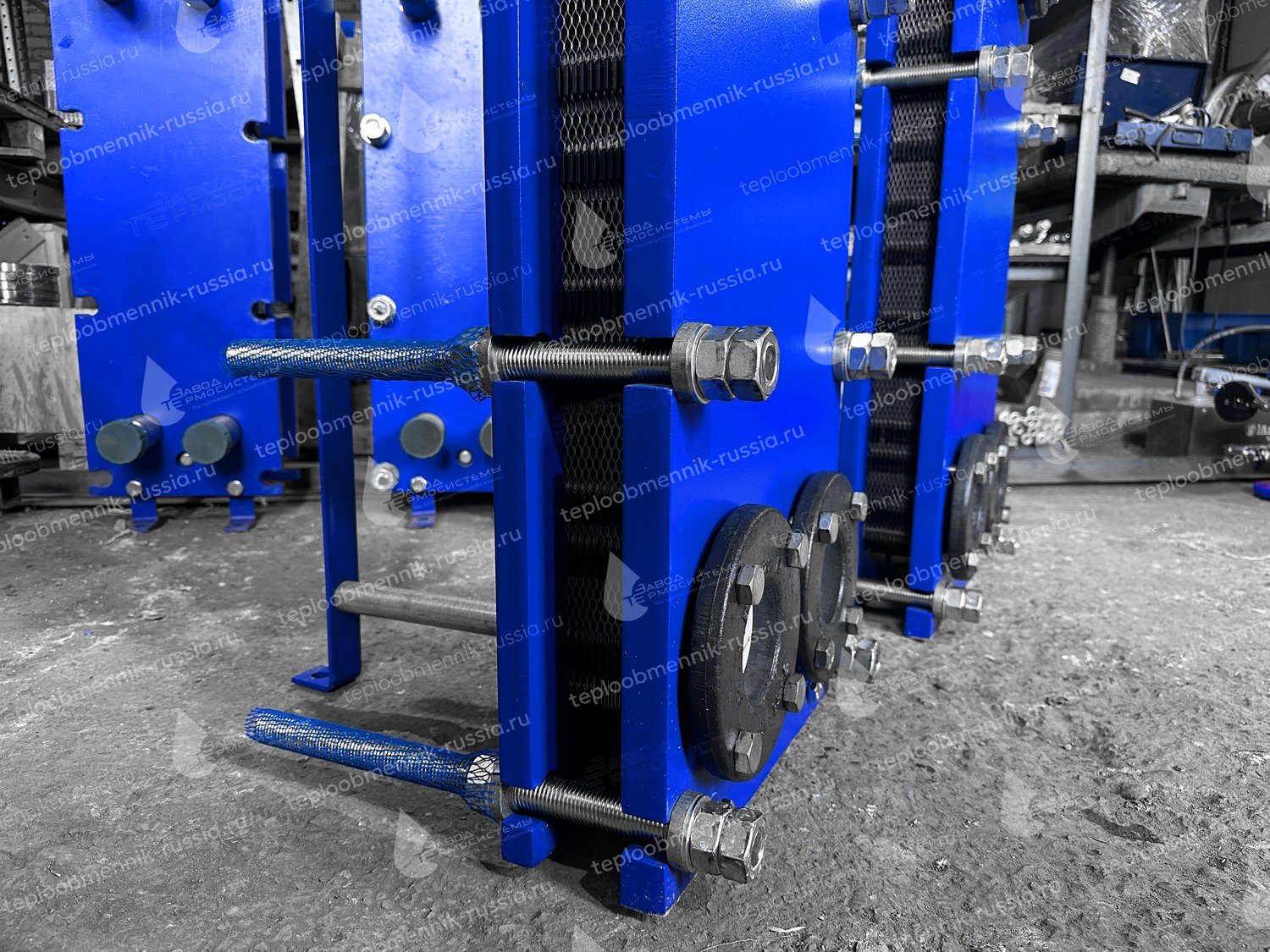

Конструкция, которую я спроектировала, — разборный пластинчатый теплообменник. Именно этот тип оптимален для систем отопления теплиц, так как позволяет при необходимости изменять мощность, добавляя или убирая пластины. Процесс производства на заводе был организован максимально быстро и включал несколько ключевых этапов:

• Резка и подготовка корпуса: стальные листы и шпильки раскраивались по индивидуальным чертежам, затем проводилась их антикоррозийная обработка и покраска.
• Сборка пакета пластин: пластины (типоразмер SN19) набирались в пакет строго по рассчитанной мной компоновке. Между ними устанавливались уплотнения, обеспечивающие разделение сред.

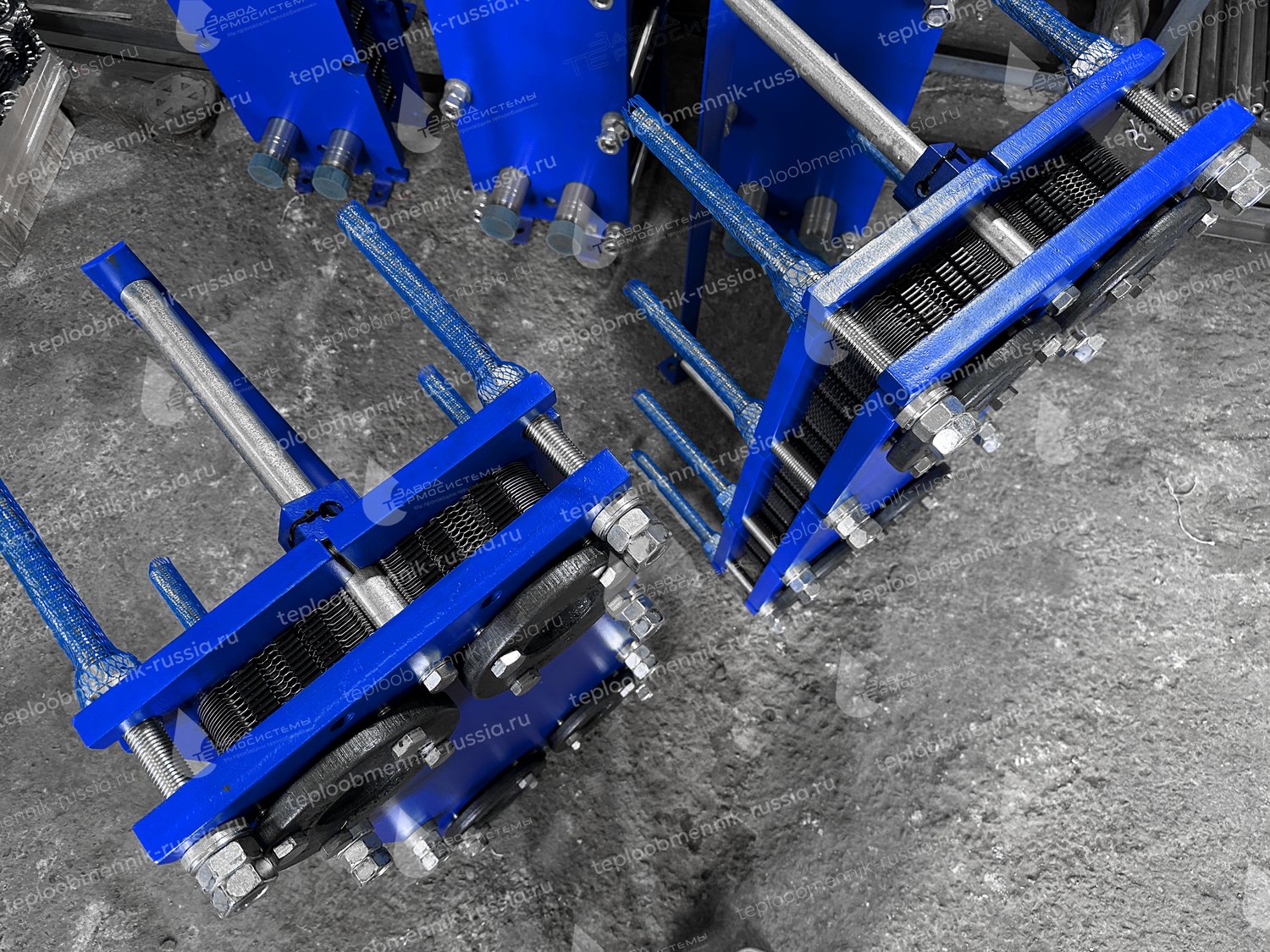

• Стяжка пакета: пакет стягивался шпильками с контролем усилия, чтобы гарантировать герметичность и правильное распределение нагрузок при температурных расширениях.
• Опрессовка: каждый аппарат прошел гидравлическое испытание давлением, превышающим рабочее, что подтвердило надежность всех соединений.

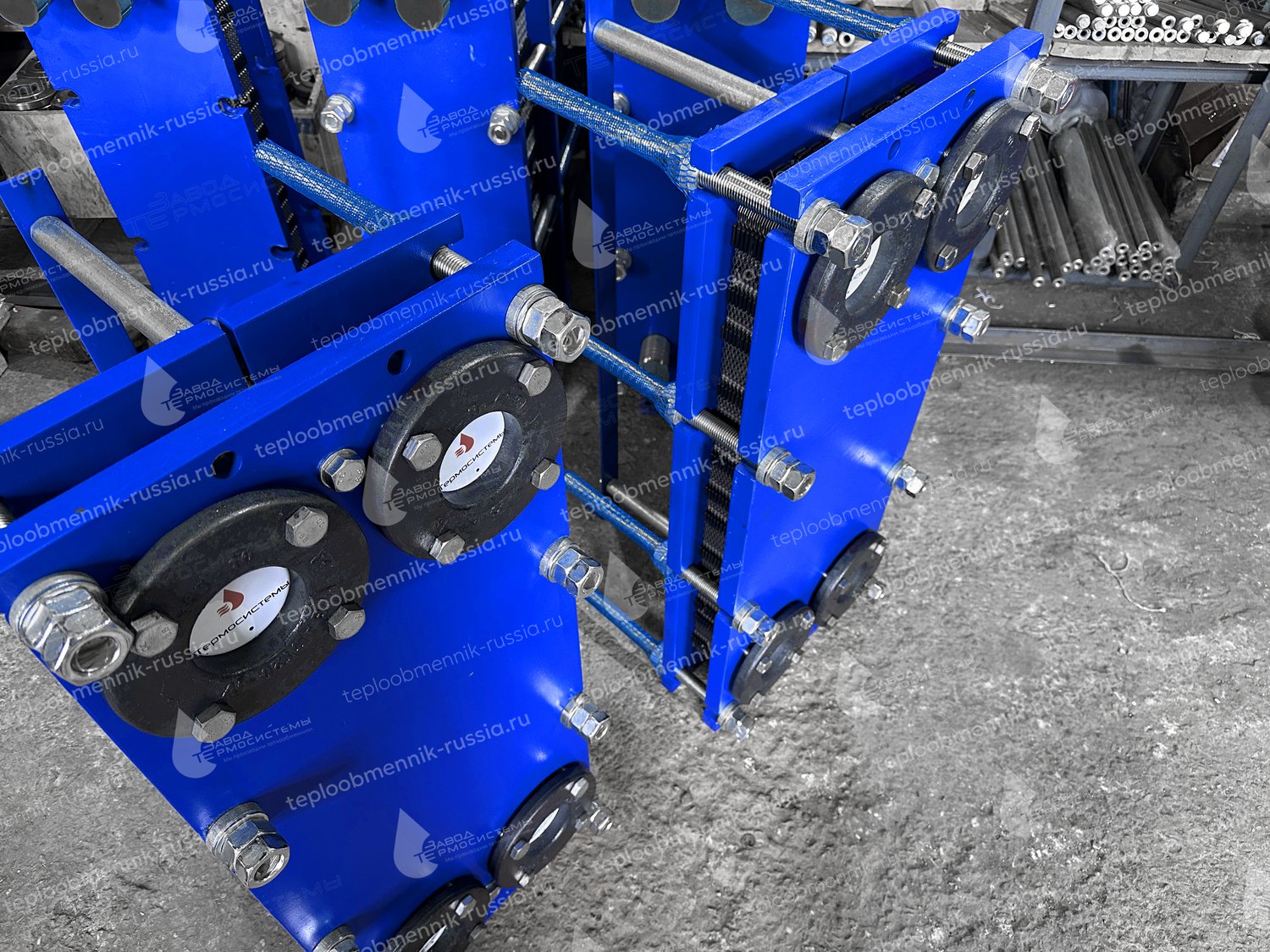

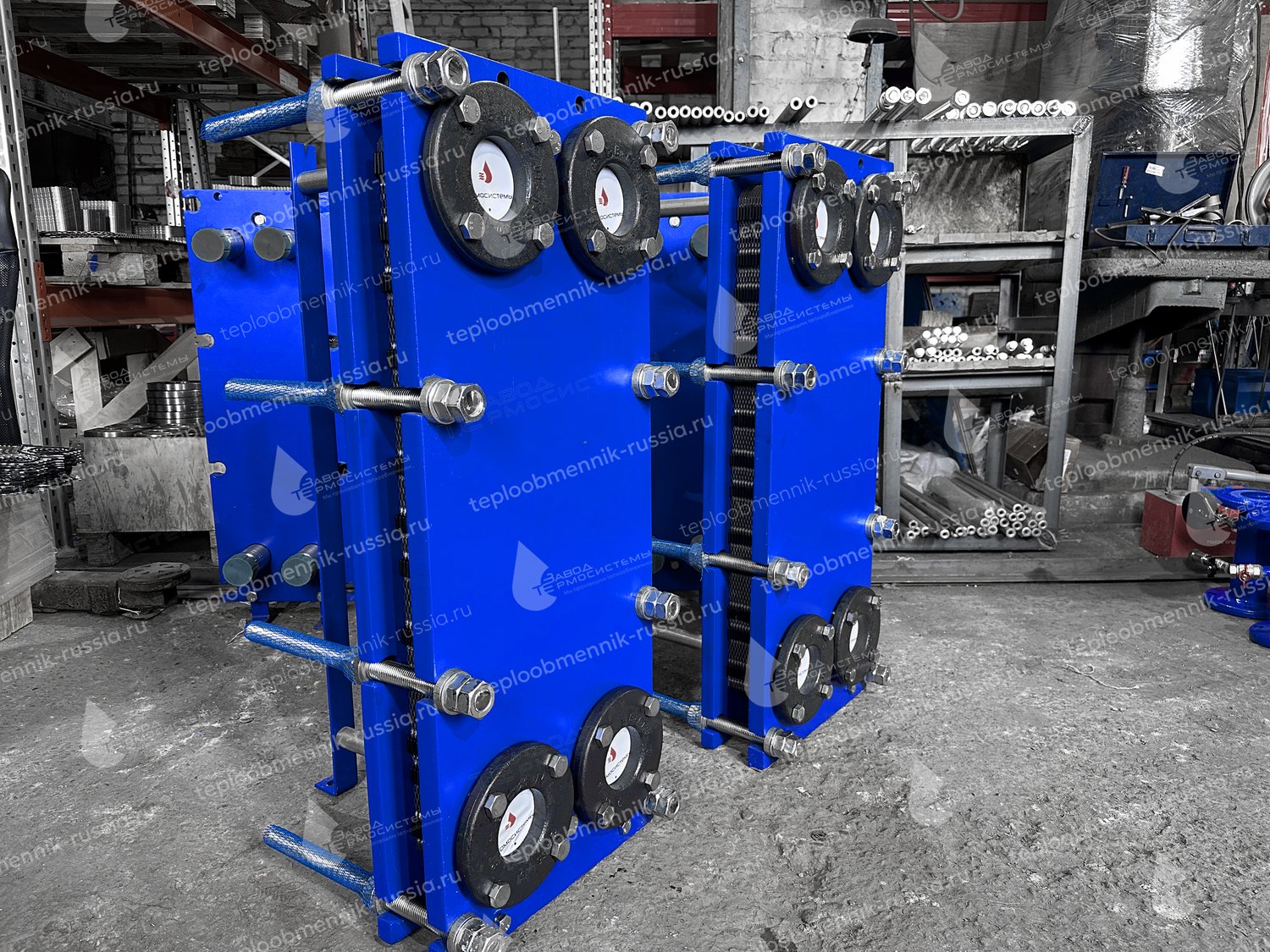

В результате за сутки были изготовлены два аппарата: основной и резервный.

Принцип работы оборудования

Многие спрашивают, почему для теплиц чаще выбирают пластинчатые, а не кожухотрубные модели. Принцип работы здесь основан на интенсивной турбулизации потоков. Горячий теплоноситель (от внешней сети) и нагреваемый (внутренний контур теплицы) движутся в противотоке через чередующиеся каналы, образованные пластинами.

Благодаря большой площади теплообмена в компактном объеме теплообменник быстро передает тепловую мощность 450 кВт, поднимая температуру внутреннего теплоносителя с 55 до 75 °C. Нагретая вода затем поступает в вентиляторные установки, которые равномерно распределяют тепло по периметру агрокомплекса.

Преимущества пластинчатой схемы для тепличного хозяйства

Выбирая разборный пластинчатый теплообменник, я исходила из специфики работы заказчика. У такого решения есть ряд важных преимуществ:

• Высокая эффективность: коэффициент теплопередачи значительно выше, чем у трубчатых аналогов, что снижает затраты на насосы.
• Гибкость: при изменении площади теплиц или параметров теплоносителя можно легко добавить или убрать пластины, адаптируя мощность.
• Простота обслуживания: разборная конструкция позволяет проводить химическую промывку или замену уплотнений без демонтажа всего узла.
• Компактность: два аппарата (рабочий и резервный) заняли минимум места в модульной котельной, что важно для тепличных хозяйств с плотной застройкой.

Решенные проблемы и логистика

В процессе выполнения этого заказа я как инженер решила для «Агрокомплекса» несколько критических задач:

1. Соблюдение жестких сроков ввода третьей очереди. Заказчик изначально столкнулся с тем, что другие поставщики предлагали сроки от 2 до 5 недель. Я организовала изготовление за 1 день, что позволило не сдвигать график строительства.
2. Оптимизация бюджета. Снижение стоимости оборудования на 30% без потери качества — весомый вклад в смету проекта.
3. Надежность резервирования. Предложив два аппарата (рабочий и резервный), я обеспечила заказчику бесперебойность процесса выращивания даже при необходимости сервисного обслуживания.

Доставка готовых аппаратов из Краснодара в Белгород осуществлялась транспортной компанией «Деловые Линии». Перевозка заняла 6 дней, оборудование прибыло в целости и было смонтировано в запланированные сроки. Также нам было приятно, по прошествии 1 месяца, получить отзыв от нашего заказчика:

«Сотрудничеством с инженером Анной Бутко мы остались довольны. Она провела полный тепловой расчет с учетом всех нюансов нашего тепличного комплекса. Пока другие поставщики называли сроки в месяц, Анна отгрузила оборудование на следующий день после подтверждения заказа. Цена приятно удивила, качество сборки — на высоком уровне.»
Николай Петрович — Главный энергетик Агрокомплекса, г. Белгород.

Итог

Этот проект еще раз подтвердил, что глубокий инженерный подход, знание нюансов производства и гибкость в логистике позволяют находить оптимальные решения даже в сжатые сроки. Правильно подобранный теплообменник становится основой стабильного микроклимата в теплице, а значит — залогом стабильного урожая.
