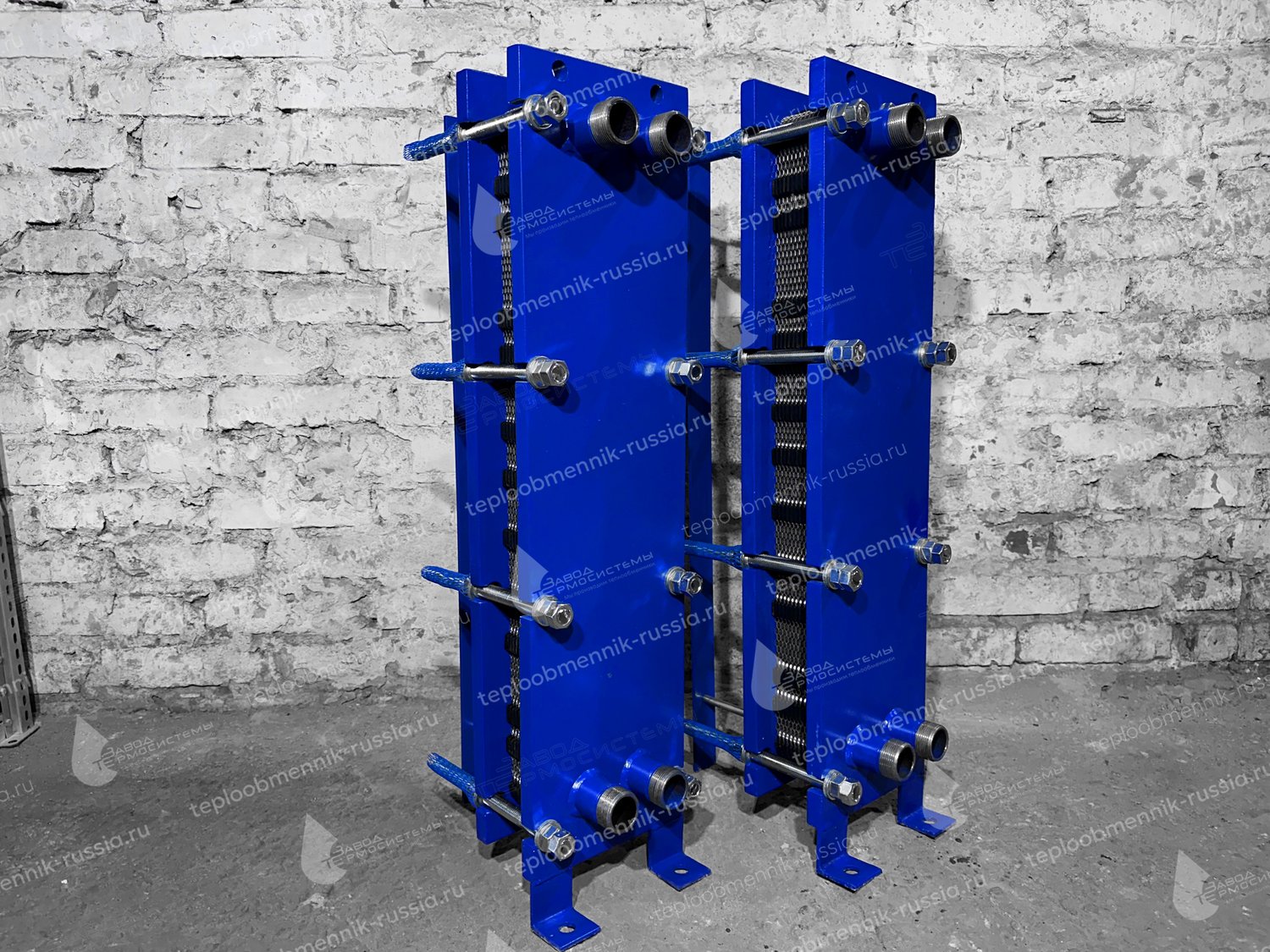

Теплообменники SN08-25 - 2 шт. для системы ГВС (14 точек водоразбора).

Цена теплообменника (на 31.03.2026 г.) – 124 200 р.

Алена Косенко - инженер по теплообменному оборудованию. Завод Термосистемы.

Когда ко мне обратился заказчик из Майкопа с задачей спроектировать узел горячего водоснабжения, я сразу поняла, что это тот случай, где нужен не просто быстрый подбор оборудования, а тщательный расчет системы с учетом специфики объекта. Университет — это социально значимое учреждение с высокой проходимостью, и перебои с горячей водой здесь недопустимы.

Предыстория: почему заказчик отказался от оригинала

Исходная ситуация была критической. В здании вышел из строя старый трубчатый теплообменник, который исправно проработал 8 лет. Заказчик рассматривал вариант покупки оригинального изделия для замены, но столкнулся с серьезной проблемой: сроки поставки составляли от 2 до 5 недель. Для объекта, где ежедневно требуется стабильное горячее водоснабжение (ГВС), такое ожидание было неприемлемо.

В поисках решения заказчик обратился к нам. Мы удаленно изучили параметры и предложили альтернативу. Основными аргументами стали не только скорость, но и экономическая выгода: аналог трубчатого теплообменника в нашем исполнении оказался на 65% дешевле оригинала. Кроме того, мы гарантировали сборку всего за 1 день, в то время как завод-изготовитель оригинального теплообменника тянул с отгрузкой. Заказчик выбрал надежность российского производителя — теплообменник от компании «Термосистемы».

Расчет и проектирование: мощность на 14 точек водоразбора

Моя задача как инженера заключалась в том, чтобы обеспечить бесперебойную работу 14 одновременно работающих точек водоразбора. Это краны и душевые сетки, которые потребляют горячую воду с пиковыми нагрузками. Я выполнила гидравлический и тепловой расчет, в результате которого была определена оптимальная мощность.

Ключевые параметры спроектированного мною узла:

• Мощность: 125 кВт.
• График греющего теплоносителя: 70°C / 40°C.
• Параметры нагреваемой воды: нагрев с +5°C (холодный водопровод) до +60°C на выходе.

На выходе мы получили теплообменники мощностью 125 кВт, который полностью покрывает пиковые нагрузки объекта. Я учла, что система ГВС отличается неравномерностью потребления, поэтому выбрала пластинчатую конструкцию, способную быстро реагировать на изменение расхода.

Конструкция и производитель: почему именно пластинчатый

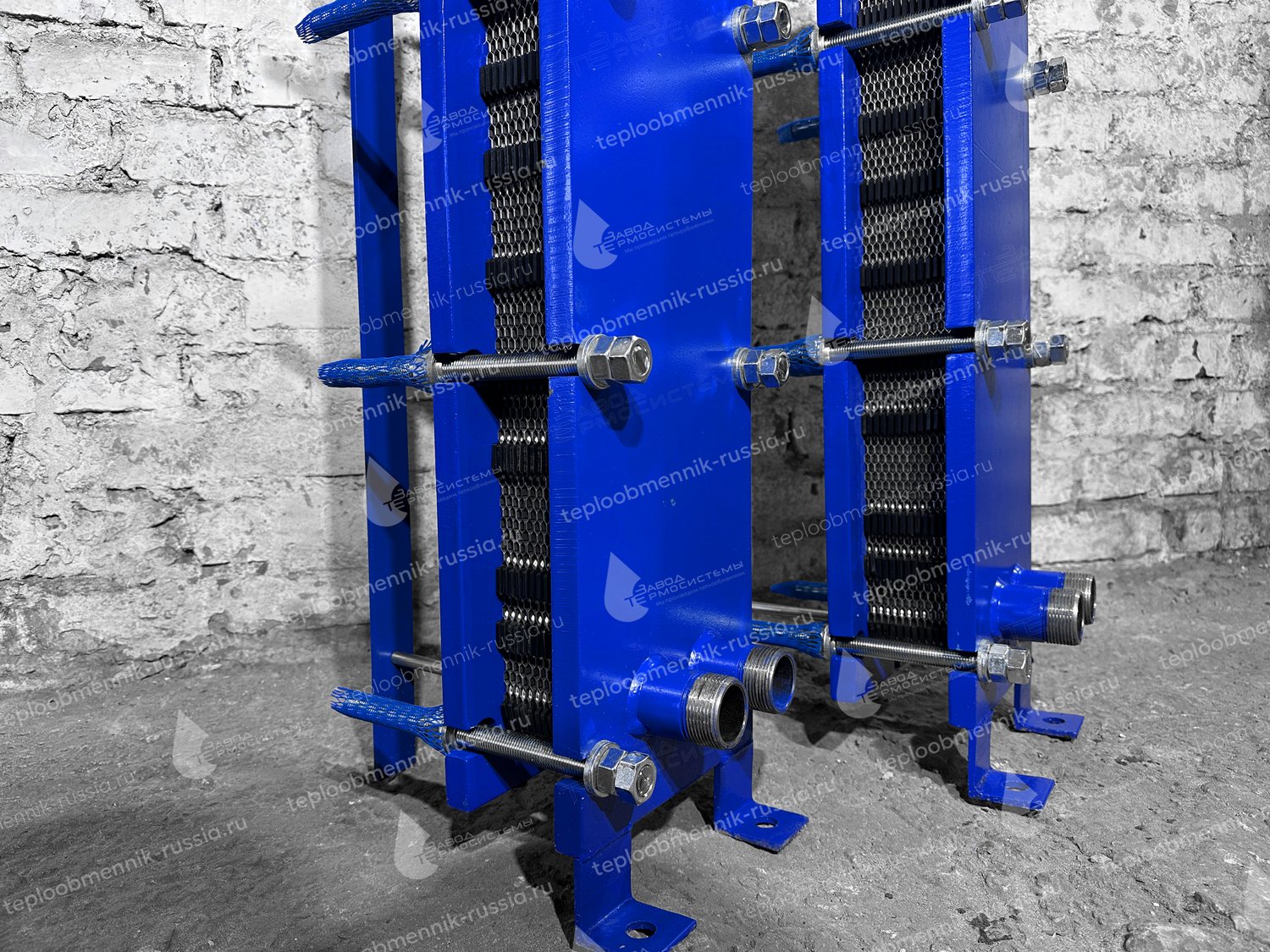

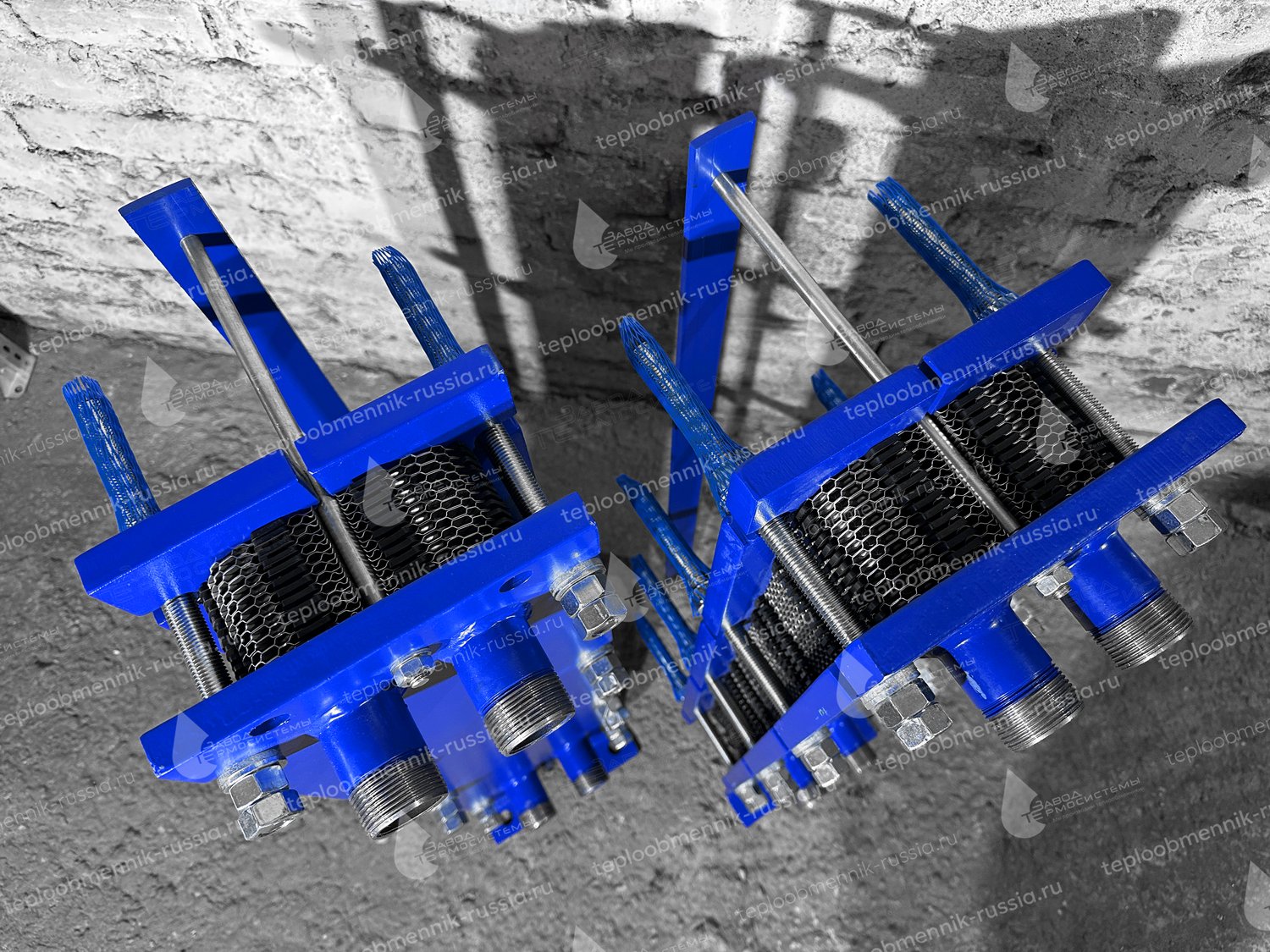

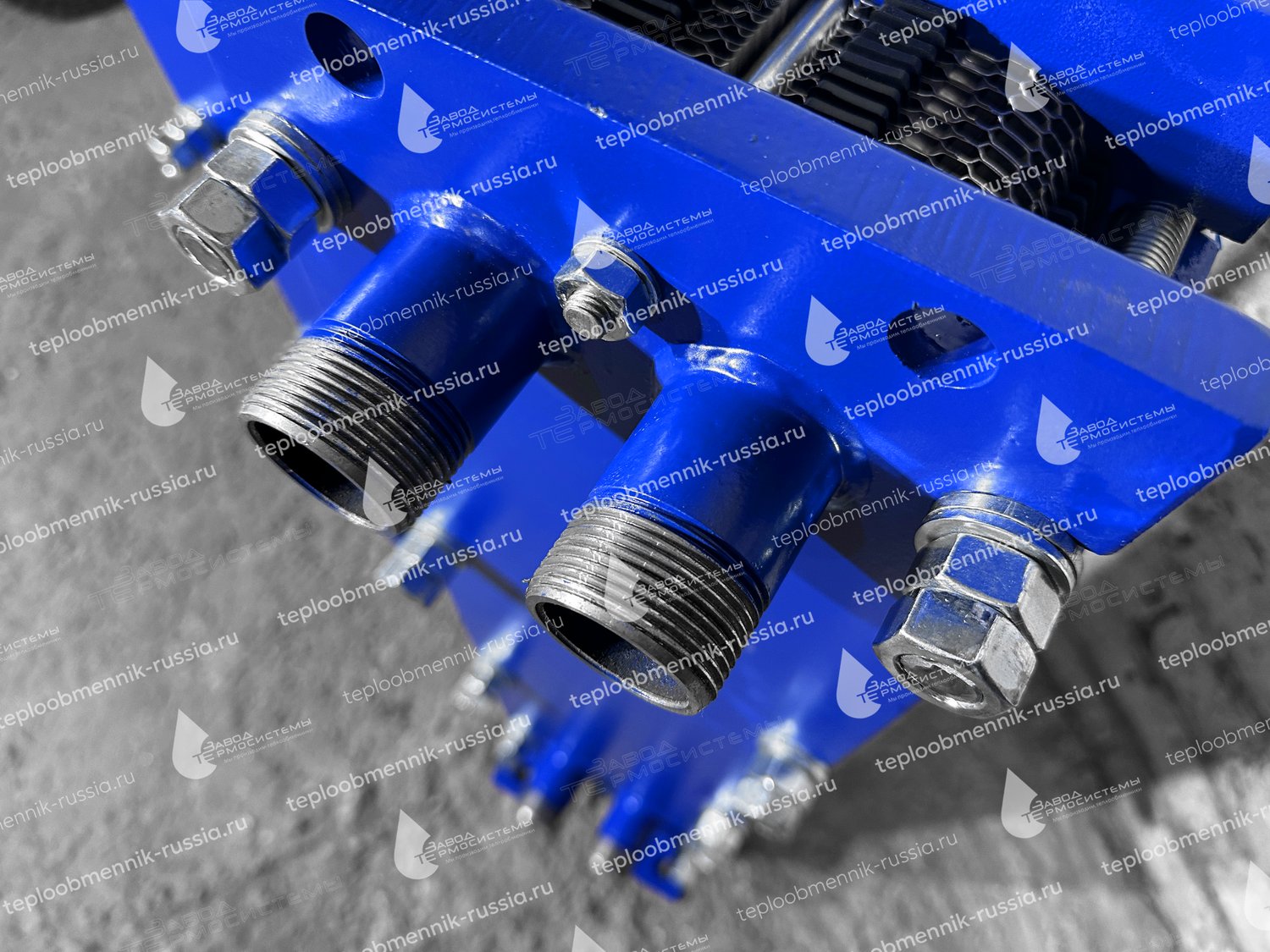

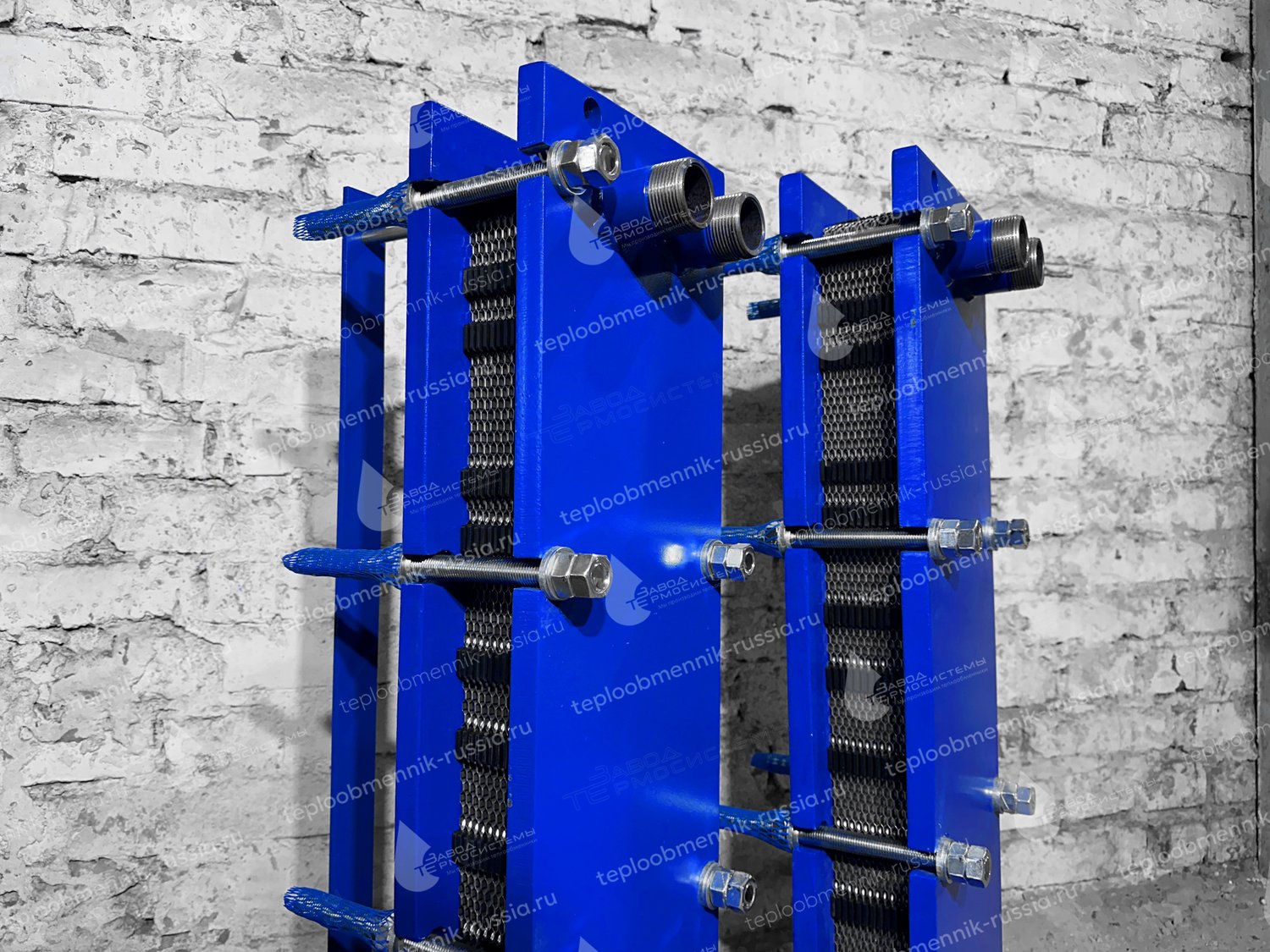

В данном проекте я применила разборный пластинчатый теплообменник модели SN08-25 в количестве двух единиц. Оборудование было изготовлено на «Заводе Термосистемы» в Краснодаре. Срок изготовления составил всего 1 день, что стало решающим фактором для заказчика.

Почему я выбрала именно пластинчатую конструкцию, а не попытку восстановить трубчатый аналог? Здесь есть ряд весомых преимуществ:

• Высокая тепловая эффективность. Благодаря турбулизации потока в каналах между пластинами, коэффициент теплопередачи значительно выше, чем у трубчатых моделей.
• Компактность. Два теплообменника суммарной мощностью 250 кВт занимают минимум места в тепловом пункте Университета.
• Гибкость настройки. Я спроектировала аппараты так, что при необходимости можно изменить количество пластин для корректировки мощности.
• Ремонтопригодность. В отличие от неразборного трубчатого предшественника, новый теплообменник для нагрева воды легко чистится механическим или химическим способом.

Принцип работы теплообменника в системе ГВС

Чтобы вы понимали физику процесса, опишу принцип работы. Теплообменник для ГВС работает по противоточной схеме. В пакете пластин, собранных с прокладками, создаются два изолированных канала.

1. Греющий контур: теплоноситель от внешней сети (или котельной) с температурой 70°C входит в теплообменник, отдает свою энергию через тонкую стенку пластины из нержавеющей стали и выходит обратно с температурой 40°C.
2. Нагреваемый контур: водопроводная вода (+5°C) движется навстречу греющему потоку. За счет противоточного движения достигается максимальный съем тепла. На выходе из аппарата мы имеем стабильные +60°C, которые поступают напрямую к смесителям и душевым.

Благодаря тому, что в расчете высокая точность подбора пластин, перепад давления по нагреваемой воде остался в пределах нормы, что обеспечивает комфортный напор во всех 14 точках водоразбора одновременно.

Логистика и монтаж: скорость как приоритет

После того как я завершила расчет и передала спецификацию в производство, сборка двух единиц SN08-25 заняла всего сутки. Готовое оборудование было отправлено в Майкоп транспортной компанией «Деловые Линии». Доставка заняла 2 дня.

Учитывая, что изначально заказчику предлагали ожидание до 5 недель, а мы уложились в 3 дня (сборка + дорога), мы не просто решили проблему отключения ГВС, а сделали это с минимальным дискомфортом для студентов и сотрудников Университета. Важно отметить, что на объект поехали два абсолютно одинаковых теплообменника. Один из них введен в эксплуатацию как основной, а второй выполняет функцию резерва. Такая схема исключает простои даже в случае необходимости экстренной промывки или обслуживания одного из аппаратов.

Отзыв заказчика и итоги проекта

По завершении пусконаладочных работ я связалась с заказчиком и выяснила его мнение о работе наших теплообменников. Система была запущена штатно, параметры сошлись с точностью до градуса относительно моего проектного расчета.

Со слов главного инженера Университета (г. Майкоп):

«Алена Косенко провела грамотный расчет. Нас устроила не только цена — но и скорость: сборка за 1 день и доставка за 2 дня — это невероятно быстрый срок. Сейчас система ГВС работает стабильно, горячая вода есть на всех 14 точках. Пластинчатая конструкция оказалась удобнее в обслуживании, чем старый трубчатый предшественник. Сотрудничеством довольны».

Этот проект еще раз подтвердил мою позицию: грамотный инженерный расчет в сочетании с качественным Российским оборудованием позволяет не только сэкономить бюджет, но и выиграть время, которое при авариях становится критическим ресурсом. Если вам требуется надежный теплообменник под конкретные задачи — я всегда готова провести расчеты и предложить оптимальное решение.
