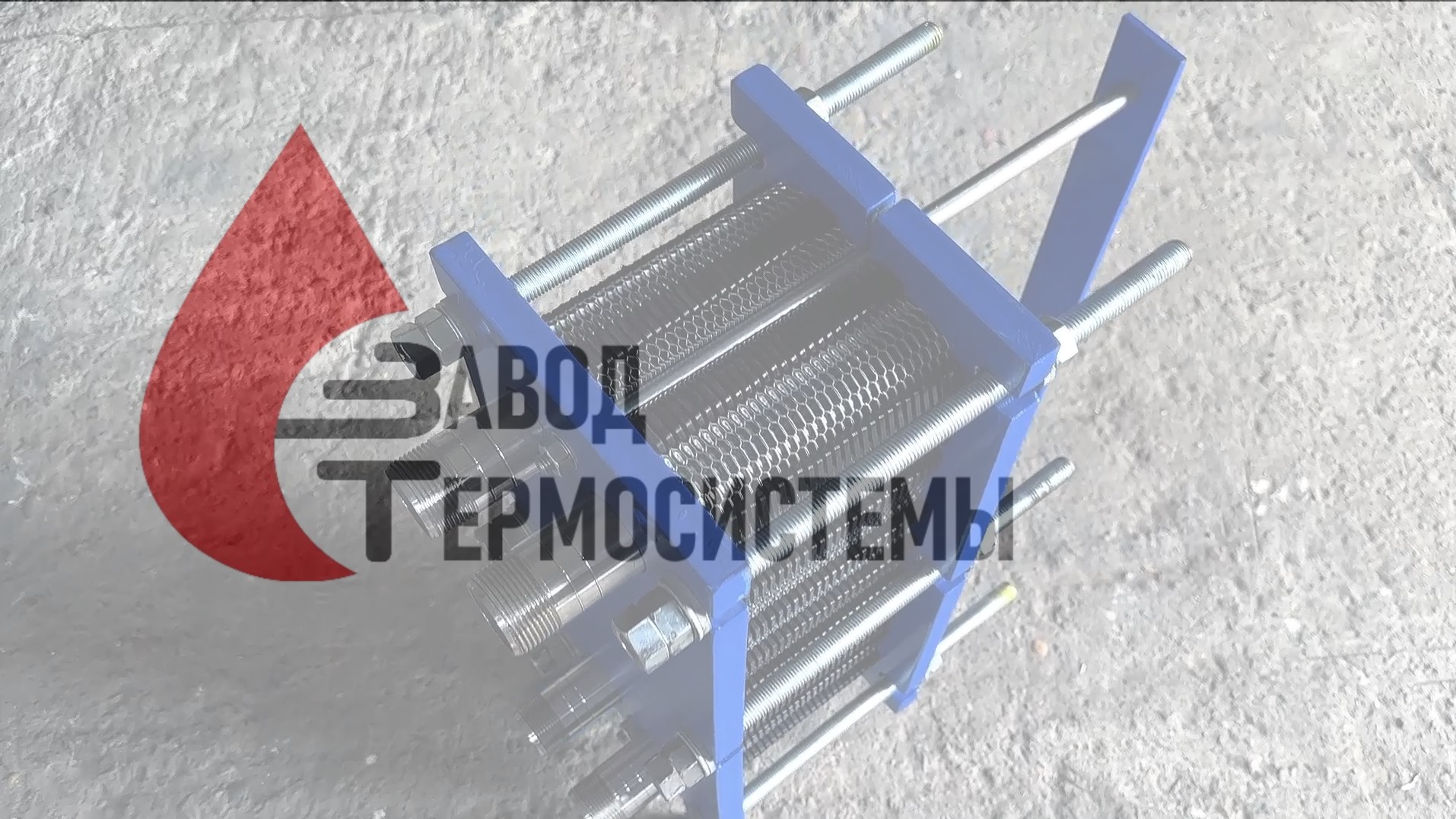

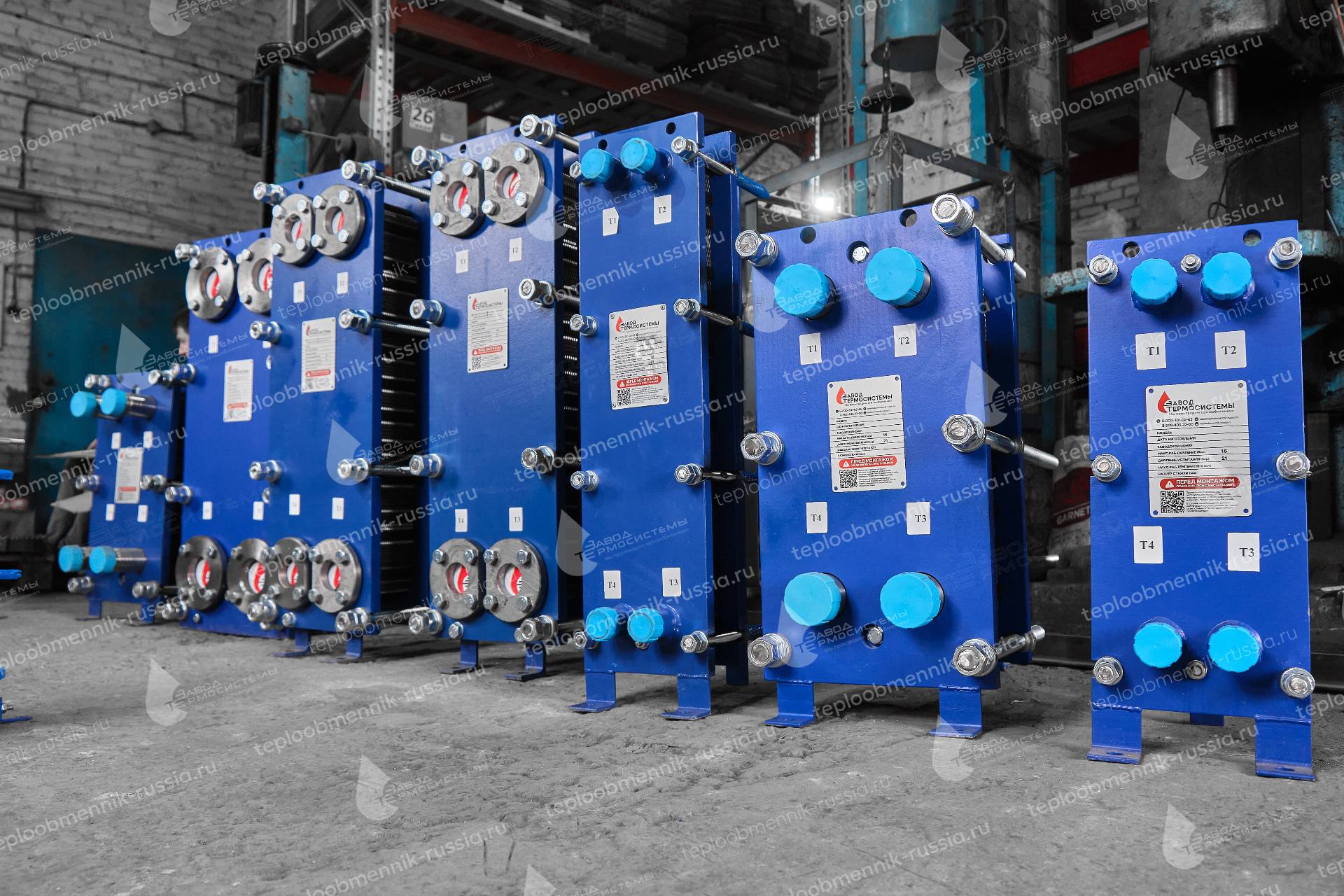

Корректная сборка разборного пластинчатого теплообменника — это не просто механическое сжатие пакета пластин, а точная инженерная операция. Главный критерий здесь — размер стяжки. Это строго заданное производителем расстояние между внутренними поверхностями неподвижной и подвижной плит корпуса теплообменника в полностью сжатом состоянии. Измеряется этот параметр (обозначается в документации как ) обычно по углам плит или по специальным контрольным рискам. Несоблюдение размера стяжки ведет к двум критическим последствиям: перетяг разрушает резиновые уплотнения и деформирует пластины, а недотяг — вызывает течи и внутреннее смешивание сред.
Последовательность работ при стяжке
- Подготовка. Очистите плиты и шпильки от загрязнений. Наденьте уплотнения на пластины (если они были демонтированы), убедившись, что они сидят в пазах без перекручиваний. Нанесите тонкий слой нейтральной смазки на резьбу стяжных шпилек для снижения трения.
- Сборка пакета. Навешивайте пластины на несущие направляющие (балки) поочередно, строго согласно схеме компоновки из паспорта аппарата. Чередование каналов (левое/правое направление гофры) критически важно. Обычно пластины разворачивают на 180 градусов друг относительно друга, создавая сетку опорных точек.
- Центровка. Убедитесь, что весь пакет выровнен по вертикали и горизонтали. Перекос пластин при затяжке недопустим.
- Черновая затяжка. Подведите подвижную (прижимную) плиту корпуса вплотную к пакету пластин. Наживляйте шпильки крест-накрест, сначала вручную, без рывков.
- Измерение и финишная затяжка. Это самый ответственный этап. Затяжку производят строго параллельно, контролируя размер по всем четырем углам. Ключом вращают гайки равномерно (не более чем на пол-оборота за проход с каждой стороны), постоянно замеряя расстояние между плитами. Процесс прекращается только тогда, когда фактический размер по всем точкам совпадет с паспортным значением с допуском (обычно ±0.2-0.4 мм).
Список необходимых инструментов:
- Динамометрический ключ (для контроля момента на ответственных аппаратах);
- Штангенциркуль или рулетка с глубиномером (для точного измерения размера стяжки);
- Специальный накидной ключ или вороток под гайки (зависит от типоразмера);
- Кисть и нейтральная смазка для шпилек;
- Паспорт теплообменника с чертежом и схемой компоновки;
- Лазерный уровень для проверки вертикальности плит.
Характерные трудности и их решение
Самая частая проблема — так называемое «жесткое пятно». Если при достижении номинального размера одна из точек на 2-3 мм шире остальных, значит, пакет собран не по схеме или между пластинами попал посторонний предмет. Никогда не пытайтесь устранить перекос силой, дожимая отстающий угол — это сминает уплотнения. Необходимо ослабить шпильки и перепроверить сборку.
Вторая трудность — залипание резины. Если теплообменник долго стоял без работы, уплотнения могли приклеиться (присохнуть) к пластинам. При разборке старого аппарата это грозит разрывом прокладок. Перед стяжкой «сухие» уплотнения рекомендуется слегка обработать силиконовым спреем.
Помните, что замена одной порванной прокладки требует разборки всего аппарата, поэтому аккуратность и соблюдение параллельности плит на всех этапах — главная заповедь правильной сборки.
Желаем вам успешно собрать ваш теплообменник и надеемся наша короткая инструкция была вам полезна!
