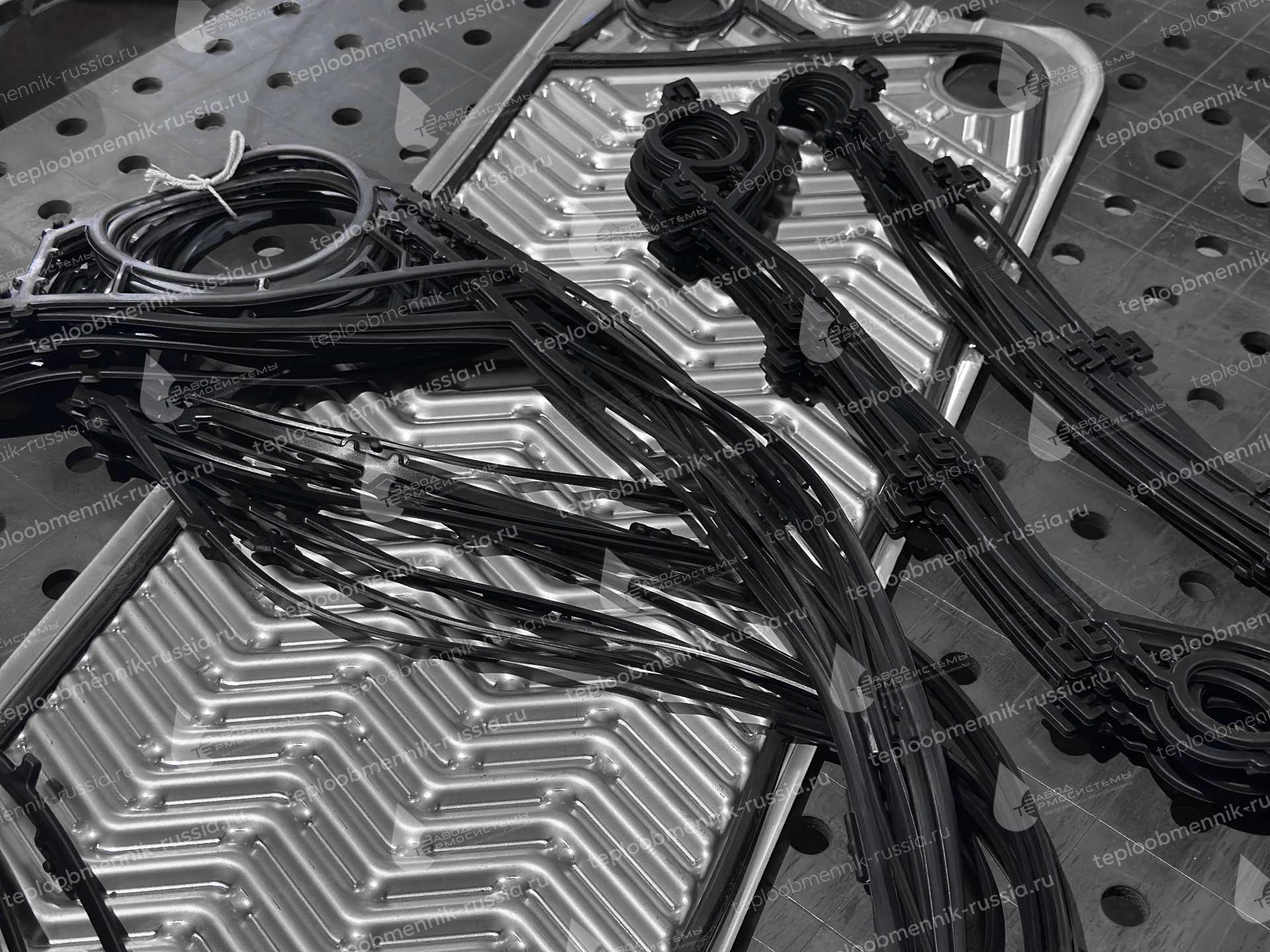

При обслуживании пластинчатых теплообменников важно понимать, каким образом уплотнительная прокладка крепится к теплообменной пластине. От этого зависит скорость и удобство таких операций, как промывка, дефектовка и замена прокладок. Ниже описаны три основных типа крепления, их особенности, преимущества и недостатки.
1. Клипсовый тип крепления (clip on)
Описание.
Прокладка оснащена специальными выступами («клипсами» или «ушками»), которые вставляются в ответные отверстия или зацепляются за края пластины. После сборки пакета пластины прижимаются друг к другу, надёжно фиксируя прокладку в рабочем положении.
Преимущества:
- Быстрота обслуживания. Прокладку можно снять и установить обратно за считанные секунды без использования клея и растворителей.
- Удобство промывки. При загрязнении теплообменника прокладки легко снимаются, пластины промываются отдельно, а затем прокладки возвращаются на место.
- Чистота. Не требуется очищать паз от остатков старого клея, отсутствует контакт с химическими растворителями.
- Возможность многократной переустановки. Клипсовое крепление выдерживает несколько циклов снятия/установки без потери свойств.
- Самый популярный тип. Именно клипсовое крепление сегодня наиболее востребовано в современных теплообменниках благодаря оптимальному балансу надёжности и удобства.
Недостатки:
- При неаккуратном обращении возможно повреждение клипс.
- Со временем возможно ослабление фиксации из-за износа.
- Требуется внимательная установка, чтобы все клипсы попали в свои пазы.
2. Вставной, штифтовый тип (sonder lock)
Описание.
На боковой стороне прокладки выполнены специальные штифты (или выступы). При монтаже они плотно входят в соответствующие монтажные отверстия на пластине, обеспечивая механическую фиксацию. Разновидностью является защёлкивающееся крепление, где штифты защёлкиваются в отверстиях.
Преимущества:
- Бесклеевая установка. Как и клипсовый, этот метод не требует клея.
- Достаточно надёжная фиксация. Штифты удерживают прокладку в пазу, предотвращая её смещение при сборке пакета.
- Удобство замены. Прокладку можно снять и установить без специального инструмента.
Недостатки:
- Меньшая распространённость. Встречается реже, чем клипсовый, и не все производители его применяют.
- Сложность изготовления. Пластина должна иметь точные отверстия под штифты, что удорожает производство.
- Риск износа штифтов. При частых переборках штифты могут терять упругость или ломаться.
- Несколько медленнее в обслуживании. По сравнению с клипсовым, установка требует более точного совмещения штифтов с отверстиями.
3. Клеевой тип крепления
Описание.
Прокладка приклеивается к пластине специальным термопластичным клеем или герметиком. Для достижения максимальной прочности часто требуется термическая обработка (нагрев).
Преимущества:
- Максимальная герметичность. Клеевое соединение обеспечивает очень надёжное уплотнение.
- Простота конструкции пластины. Не нужны пазы под клипсы или отверстия под штифты.
Недостатки:
- Трудоёмкость замены. Чтобы снять прокладку, необходимо очистить паз от старого клея, нанести новый и правильно установить уплотнение.
- Использование химии. Для удаления старого клея требуются растворители, что небезопасно и вредно для персонала и окружающей среды.
- Невозможность быстрой промывки. Нельзя оперативно снять прокладку для промывки пластин — это занимает много времени.
- Риск повреждения пластины. При неаккуратной очистке можно повредить поверхность пластины или паз.
- Устаревший метод. В современных теплообменниках клеевое крепление практически не применяется из-за перечисленных недостатков. Оно сохранилось лишь на старом оборудовании или в редких специальных исполнениях.
Заключение
На сегодняшний день клипсовый тип крепления (clip on) является самым популярным решением. Он позволяет максимально быстро и удобно снять или установить прокладку на пластину при сервисных работах, особенно при промывке теплообменника. Вставной (штифтовый) тип также применяется, но уступает клипсовому по распространённости и скорости обслуживания. Клеевой метод считается устаревшим и практически вышел из употребления в современной практике.
При выборе теплообменника и планировании обслуживания рекомендуется отдавать предпочтение бесклеевым механическим креплениям, а среди них — клипсовому как наиболее технологичному и удобному.
